Контейнер для зберігання і транспортування трубчастих люмінісцентних ламп

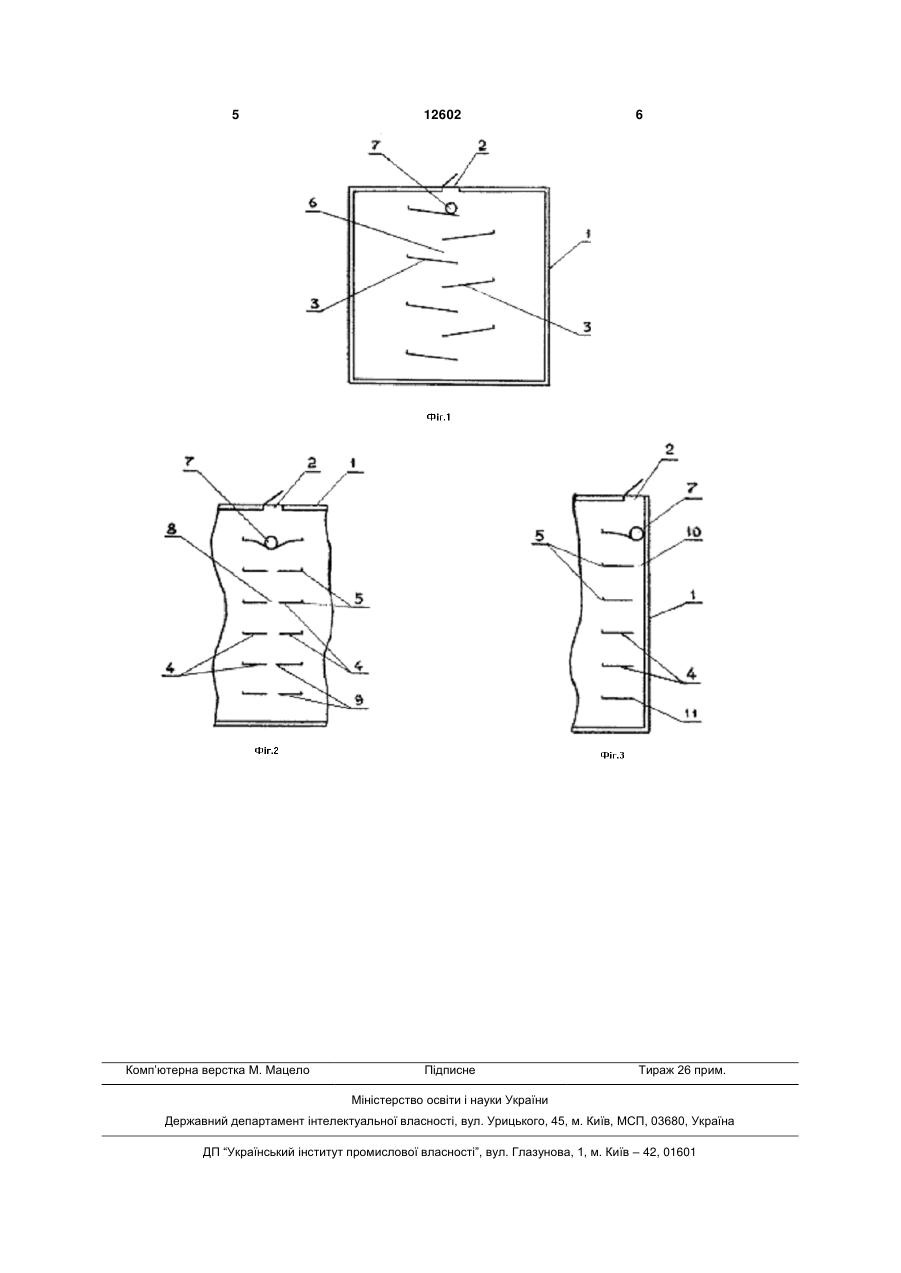

1. Контейнер для зберігання і транспортування трубчастих люмінесцентних ламп, що містить корпус, завантажувальний отвір і пристрій для сповільнення швидкості опускання ламп при завантажуванні, який відрізняється тим, що згаданий пристрій виконаний у вигляді розподілених по висоті ступінчастих перегородок, які встановлені під завантажувальним отвором. 2. Контейнер за п. 1, який відрізняється тим, що перегородки виконані жорсткими і закріплені одним ребром паралельно завантажувальному отвору з обох боків від вертикальної площини, яка проходить вздовж поздовжньої осі завантажувального отвору, з нахилом униз вільних ребер, які нависають одне над одним з проміжком, що перевищує діаметр лампи, і з чергуванням перегоро U 2 (19) 1 3 12602 4 ступінчастих перегородок на шляху опускання міщення перегородок з гнучкого еластичного маламп при завантажуванні контейнера, що дозвотеріалу, коли завантажувальний отвір розташоваляє спростити конструкцію контейнера та забезпений в середній частині верхньої стінки, на Фіг.3 чити збереження ламп. розміщення перегородок з гнучкого еластичного Поставлене завдання вирішується тим, що в матеріалу для контейнера із завантажувальним контейнері для зберігання і транспортування труботвором, який розташований вздовж бокової стінчастих люмінесцентних ламп, що містить корпус, ки. завантажувальний отвір і пристрій для сповільКонтейнер містить корпус 1, завантажувальнення швидкості опускання ламп при завантажуний отвір 2 і жорсткі 3 або гнучкі еластичні ступінванні, відповідно корисної моделі цей пристрій часті перегородки 4. Ребра 5 перегородок, які знавиконаний у вигляді розподілених по висоті ступінходяться далі від вертикальної площини, що частих перегородок, які встановлені під завантапроходить вздовж поздовжньої осі завантажуважувальним отвором. льного отвору 2, жорстко закріплені на бокових Перегородки можуть бути жорсткими і закріпстінках контейнера, перпендикулярних поздовжній леними одним ребром паралельно завантажуваосі ламп. Для еластичних перегородок 4 ці ребра льному отвору з обох боків від вертикальної плообладнані жорсткими тримачами. Жорсткі перегощини, яка проходить вздовж поздовжньої осі родки 3 можуть бути закріплені на торцях по всій їх завантажувального отвору, з нахилом униз вільних ширині. Проміжок 6 по висоті між жорсткими переребер, які нависають одне над одним з проміжком, городками 3 більший ніж діаметр лампи 7. Проміщо перевищує діаметр лампи, і з чергуванням пежок 8 по горизонталі між вільними ребрами 9 еларегородок, закріплених по різні боки від згаданої стичних перегородок 4 або проміжок 10 між вертикальної площини. вільними ребрами 11 і стінкою контейнера (Фіг.3) Перегородки можуть бути виконані і з гнучкого менший за діаметр лампи 7. еластичного матеріалу, закріплені одним ребром При завантажуванні лампи 7 в контейнер з паралельно завантажувальному отвору з обох жорсткими ступінчастими перегородками 3 (Фіг.1) боків від вертикальної площини, яка проходить через завантажувальний отвір 2 лампа скочується вздовж поздовжньої осі завантажувального отвопо цім перегородкам униз, і висота вільного падінру, і направлені назустріч одна одній вільними ня щоразу дорівнює величині проміжку 6 між суміребрами з проміжком між ними, що не перевищує жними перегородками. Падіння з такої висоти, яка діаметра лампи, причому середина проміжку відтрохи перевищує діаметр лампи, не викликає заповідає положенню згаданої вертикальної площигрози її пошкодження. Величина проміжку 6 підкани. зується цілістю лампи і можливістю руху по переЗавантажувальний отвір може бути розташогородкам униз. У варіанті, який приведено на Фіг.2, ваний біля бокової стінки, а перегородки виконані з вільне падіння лампи 7 затримується еластичними гнучкого еластичного матеріалу, і закріплені одним перегородками 4. Під дією ваги лампи 7 вільні кінці ребром паралельно завантажувальному отвору, а ребер 9 еластичних перегородок 4 прогинаються, і вільним ребром звернені до стінки, вздовж якої лампа 7 проковзає через проміжок 8, що збільшурозташований завантажувальний отвір, так, що ється. При цьому швидкість падіння лампи 7 знипроміжок між цією стінкою і вільним ребром пережується до величини, яка близька до нуля. У варігородки не перевищує діаметра лампи. анті, який приведено на Фіг.3, лампа 7 прогинає Пристрій для сповільнення швидкості опусканвільний кінець ребер 11 перегородок 4 і збільшує ня ламп при завантажуванні може бути виконаний проміжок 10 між перегородками 4 і стінкою корпуса у вигляді окремого блока з можливістю його вмон1 контейнера до величини діаметра лампи, необтування в корпус контейнера. хідної для її прослизання і падіння на наступну Запропонований контейнер відрізняється від перегородку. Еластичні перегородки 4 не тільки прототипу наявністю розподілених по висоті ступізнижують швидкість падіння лампи 7 до близької нчастих перегородок, які встановлені під завантадо нуля величини, але і демпфують удар лампи о жувальним отвором. перегородку. Розвантажування контейнера може Сутність корисної моделі полягає в тому, що здійснюватись знизу через люк або відкидне дно прості у виготовленні і надійні в експлуатації переабо зі сторони однієї з бокових стінок, паралельгородки затримують прискорення падіння ламп у них завантажувальному отвору. процесі завантажування контейнера, тобто розв'яКонтейнер і зокрема його частини, що відкризується поставлене завдання спрощення конструваються, ущільнені, щоб запобігти вихід парів ртуті кції при забезпеченні цілості ламп. у випадку порушення герметичності окремих ламп. На доданих ілюстраціях показані варіанти виЗапропонований контейнер має спрощену конання запропонованого контейнера з жорсткими конструкцію і його найбільш раціонально викорисперегородками і перегородками з гнучкого еластитовувати для збору, надійного зберігання і трансчного матеріалу. портування трубчастих люмінесцентних ламп, неНа Фіг.1 показаний контейнер (бокова стінка придатних для подальшої експлуатації. знята) з жорсткими перегородками, на Фіг.2 - роз 5 Комп’ютерна верстка М. Мацело 12602 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
