Епоксидна клейова композиція

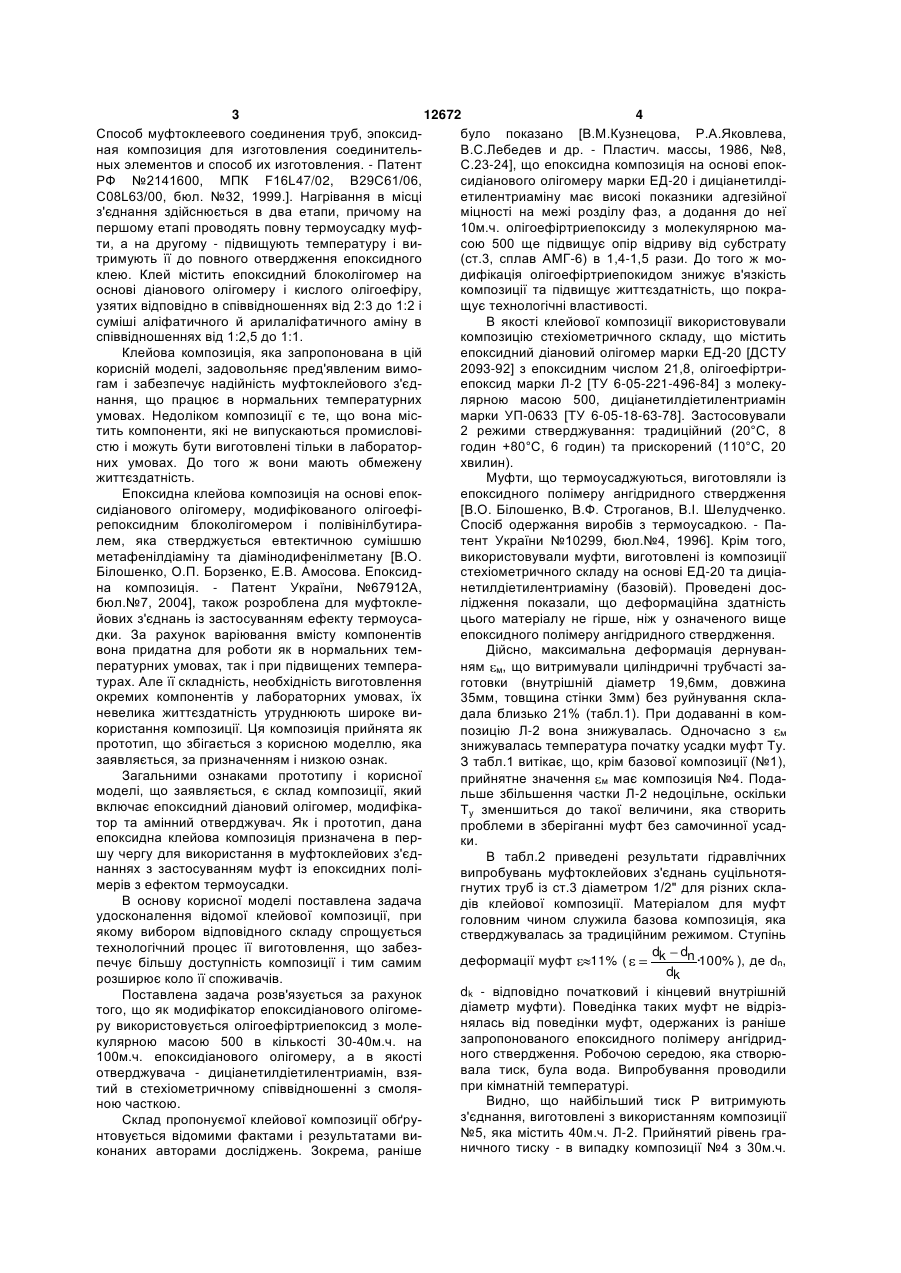

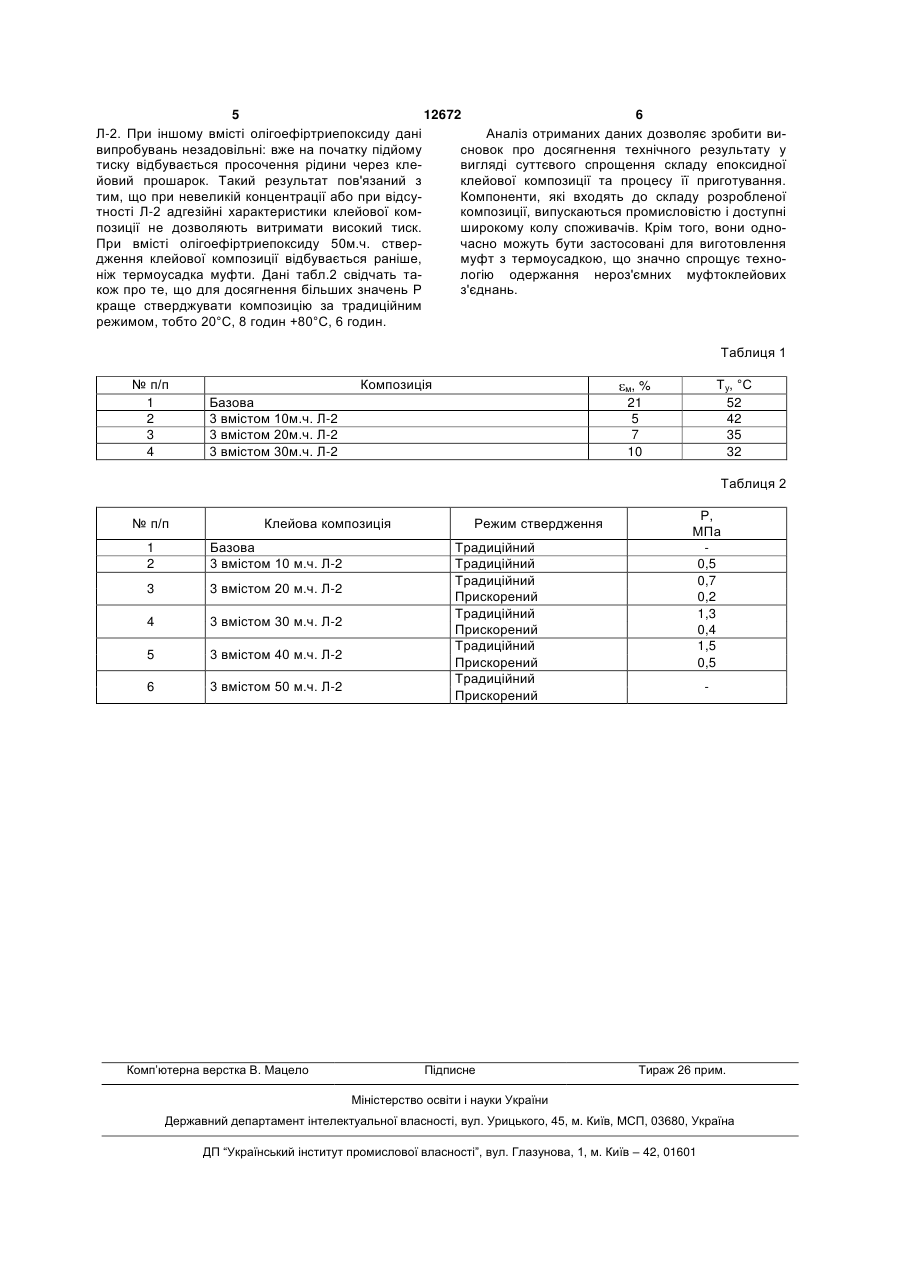

Епоксидна клейова композиція, що містить епоксидний діановий олігомер, модифікатор і 3 12672 4 Способ муфтоклеевого соединения труб, эпоксидбуло показано [В.М.Кузнецова, Р.А.Яковлева, ная композиция для изготовления соединительВ.С.Лебедев и др. - Пластич. массы, 1986, №8, ных элементов и способ их изготовления. - Патент С.23-24], що епоксидна композиція на основі епокРФ №2141600, МПК F16L47/02, В29С61/06, сидіанового олігомеру марки ЕД-20 і диціанетилдіС08L63/00, бюл. №32, 1999.]. Нагрівання в місці етилентриаміну має високі показники адгезійної з'єднання здійснюється в два етапи, причому на міцності на межі розділу фаз, а додання до неї першому етапі проводять повну термоусадку муф10м.ч. олігоефіртриепоксиду з молекулярною мати, а на другому - підвищують температуру і висою 500 ще підвищує опір відриву від субстрату тримують її до повного отвердження епоксидного (ст.3, сплав АМГ-6) в 1,4-1,5 рази. До того ж моклею. Клей містить епоксидний блоколігомер на дифікація олігоефіртриепокидом знижує в'язкість основі діанового олігомеру і кислого олігоефіру, композиції та підвищує життєздатність, що покраузятих відповідно в співвідношеннях від 2:3 до 1:2 і щує технологічні властивості. суміші аліфатичного й арилаліфатичного аміну в В якості клейової композиції використовували співвідношеннях від 1:2,5 до 1:1. композицію стехіометричного складу, що містить Клейова композиція, яка запропонована в цій епоксидний діановий олігомер марки ЕД-20 [ДСТУ корисній моделі, задовольняє пред'явленим вимо2093-92] з епоксидним числом 21,8, олігоефіртригам і забезпечує надійність муфтоклейового з'єдепоксид марки Л-2 [ТУ 6-05-221-496-84] з молекунання, що працює в нормальних температурних лярною масою 500, диціанетилдіетилентриамін умовах. Недоліком композиції є те, що вона місмарки УП-0633 [ТУ 6-05-18-63-78]. Застосовували тить компоненти, які не випускаються промислові2 режими стверджування: традиційний (20°С, 8 стю і можуть бути виготовлені тільки в лабораторгодин +80°С, 6 годин) та прискорений (110°С, 20 них умовах. До того ж вони мають обмежену хвилин). життєздатність. Муфти, що термоусаджуються, виготовляли із Епоксидна клейова композиція на основі епокепоксидного полімеру ангідридного ствердження сидіанового олігомеру, модифікованого олігоефі[В.О. Білошенко, В.Ф. Строганов, В.І. Шелудченко. репоксидним блоколігомером і полівінілбутираСпосіб одержання виробів з термоусадкою. - Палем, яка стверджується евтектичною сумішшю тент України №10299, бюл.№4, 1996]. Крім того, метафенілдіаміну та діамінодифенілметану [В.О. використовували муфти, виготовлені із композиції Білошенко, О.П. Борзенко, Е.В. Амосова. Епоксидстехіометричного складу на основі ЕД-20 та диціана композиція. - Патент України, №67912А, нетилдіетилентриаміну (базовій). Проведені досбюл.№7, 2004], також розроблена для муфтоклелідження показали, що деформаційна здатність йових з'єднань із застосуванням ефекту термоусацього матеріалу не гірше, ніж у означеного вище дки. За рахунок варіювання вмісту компонентів епоксидного полімеру ангідридного ствердження. вона придатна для роботи як в нормальних темДійсно, максимальна деформація дернуванпературних умовах, так і при підвищених темпераням м, що витримували циліндричні трубчасті затурах. Але її складність, необхідність виготовлення готовки (внутрішній діаметр 19,6мм, довжина окремих компонентів у лабораторних умовах, їх 35мм, товщина стінки 3мм) без руйнування скланевелика життєздатність утруднюють широке видала близько 21% (табл.1). При додаванні в комкористання композиції. Ця композиція прийнята як позицію Л-2 вона знижувалась. Одночасно з м прототип, що збігається з корисною моделлю, яка знижувалась температура початку усадки муфт Ту. заявляється, за призначенням і низкою ознак. З табл.1 витікає, що, крім базової композиції (№1), Загальними ознаками прототипу і корисної прийнятне значення м має композиція №4. Подамоделі, що заявляється, є склад композиції, який льше збільшення частки Л-2 недоцільне, оскільки включає епоксидний діановий олігомер, модифікаТу зменшиться до такої величини, яка створить тор та амінний отверджувач. Як і прототип, дана проблеми в зберіганні муфт без самочинної усадепоксидна клейова композиція призначена в перки. шу чергу для використання в муфтоклейових з'єдВ табл.2 приведені результати гідравлічних наннях з застосуванням муфт із епоксидних полівипробувань муфтоклейових з'єднань суцільнотямерів з ефектом термоусадки. гнутих труб із ст.3 діаметром 1/2" для різних склаВ основу корисної моделі поставлена задача дів клейової композиції. Матеріалом для муфт удосконалення відомої клейової композиції, при головним чином служила базова композиція, яка якому вибором відповідного складу спрощується стверджувалась за традиційним режимом. Ступінь технологічний процес її виготовлення, що забезdk dn деформації муфт 11% ( ·100% ), де dn, печує більшу доступність композиції і тим самим dk розширює коло її споживачів. dk - відповідно початковий і кінцевий внутрішній Поставлена задача розв'язується за рахунок діаметр муфти). Поведінка таких муфт не відрізтого, що як модифікатор епоксидіанового олігоменялась від поведінки муфт, одержаних із раніше ру використовується олігоефіртриепоксид з молезапропонованого епоксидного полімеру ангідридкулярною масою 500 в кількості 30-40м.ч. на ного ствердження. Робочою середою, яка створю100м.ч. епоксидіанового олігомеру, а в якості вала тиск, була вода. Випробування проводили отверджувача - диціанетилдіетилентриамін, взяпри кімнатній температурі. тий в стехіометричному співвідношенні з смоляВидно, що найбільший тиск Р витримують ною часткою. з'єднання, виготовлені з використанням композиції Склад пропонуємої клейової композиції обґру№5, яка містить 40м.ч. Л-2. Прийнятий рівень грантовується відомими фактами і результатами виничного тиску - в випадку композиції №4 з 30м.ч. конаних авторами досліджень. Зокрема, раніше 5 12672 6 Л-2. При іншому вмісті олігоефіртриепоксиду дані Аналіз отриманих даних дозволяє зробити вивипробувань незадовільні: вже на початку підйому сновок про досягнення технічного результату у тиску відбувається просочення рідини через клевигляді суттєвого спрощення складу епоксидної йовий прошарок. Такий результат пов'язаний з клейової композиції та процесу її приготування. тим, що при невеликій концентрації або при відсуКомпоненти, які входять до складу розробленої тності Л-2 адгезійні характеристики клейової комкомпозиції, випускаються промисловістю і доступні позиції не дозволяють витримати високий тиск. широкому колу споживачів. Крім того, вони одноПри вмісті олігоефіртриепоксиду 50м.ч. стверчасно можуть бути застосовані для виготовлення дження клейової композиції відбувається раніше, муфт з термоусадкою, що значно спрощує техноніж термоусадка муфти. Дані табл.2 свідчать талогію одержання нероз'ємних муфтоклейових кож про те, що для досягнення більших значень Р з'єднань. краще стверджувати композицію за традиційним режимом, тобто 20°С, 8 годин +80°С, 6 годин. Таблиця 1 № п/п 1 2 3 4 Композиція Ту, °С 52 42 35 32 м, % 21 5 7 10 Базова 3 вмістом 10м.ч. Л-2 3 вмістом 20м.ч. Л-2 3 вмістом 30м.ч. Л-2 Таблиця 2 № п/п Клейова композиція 1 2 Базова 3 вмістом 10 м.ч. Л-2 3 3 вмістом 20 м.ч. Л-2 4 3 вмістом 30 м.ч. Л-2 5 3 вмістом 40 м.ч. Л-2 6 3 вмістом 50 м.ч. Л-2 Комп’ютерна верстка В. Мацело Режим ствердження Традиційний Традиційний Традиційний Прискорений Традиційний Прискорений Традиційний Прискорений Традиційний Прискорений Підписне Р, МПа 0,5 0,7 0,2 1,3 0,4 1,5 0,5 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
