Ніж для кутера
Номер патенту: 3953
Опубліковано: 15.12.2004
Автори: Закалов Олександр Васильович, Бортник Андрій Ігорович
Формула / Реферат
Ніж для кутера, який містить пластину з різальною кромкою, що складається з двох послідовно розміщених від основи опуклих дуг, розташованих під кутом одна до одної і утворюючих на стику перегин, який відрізняється тим, що одна з опуклих дуг виконана по спіралі Архімеда і розташована ближче до центру обертання ножа, а друга опукла дуга виконана по логарифмічній спіралі і розташована ближче до периферії ножа, причому кут між обома опуклими дугами α сформований в межах 140...148° і перехід з архімедової спіралі на логарифмічну спіраль виконано на віддалі 0,8R від центру обертання ножа, різальна кромка виконана з кутом загострення γ = 27...30°, лезо ножа на відстані 0,98R від центру обертання виконано з зубчиками висотою h = 3 мм, кутом профілю β = 50...60° і кутом загострення при основі зуба θ = 32°, крім того, пластина ножа оснащена двома профільними отворами, розділеними перемичкою, виконаними по зовнішньому контуру ножа, а по периферії за напрямом різання профільні отвори ножа загострені аналогічно головному лезу.
Текст

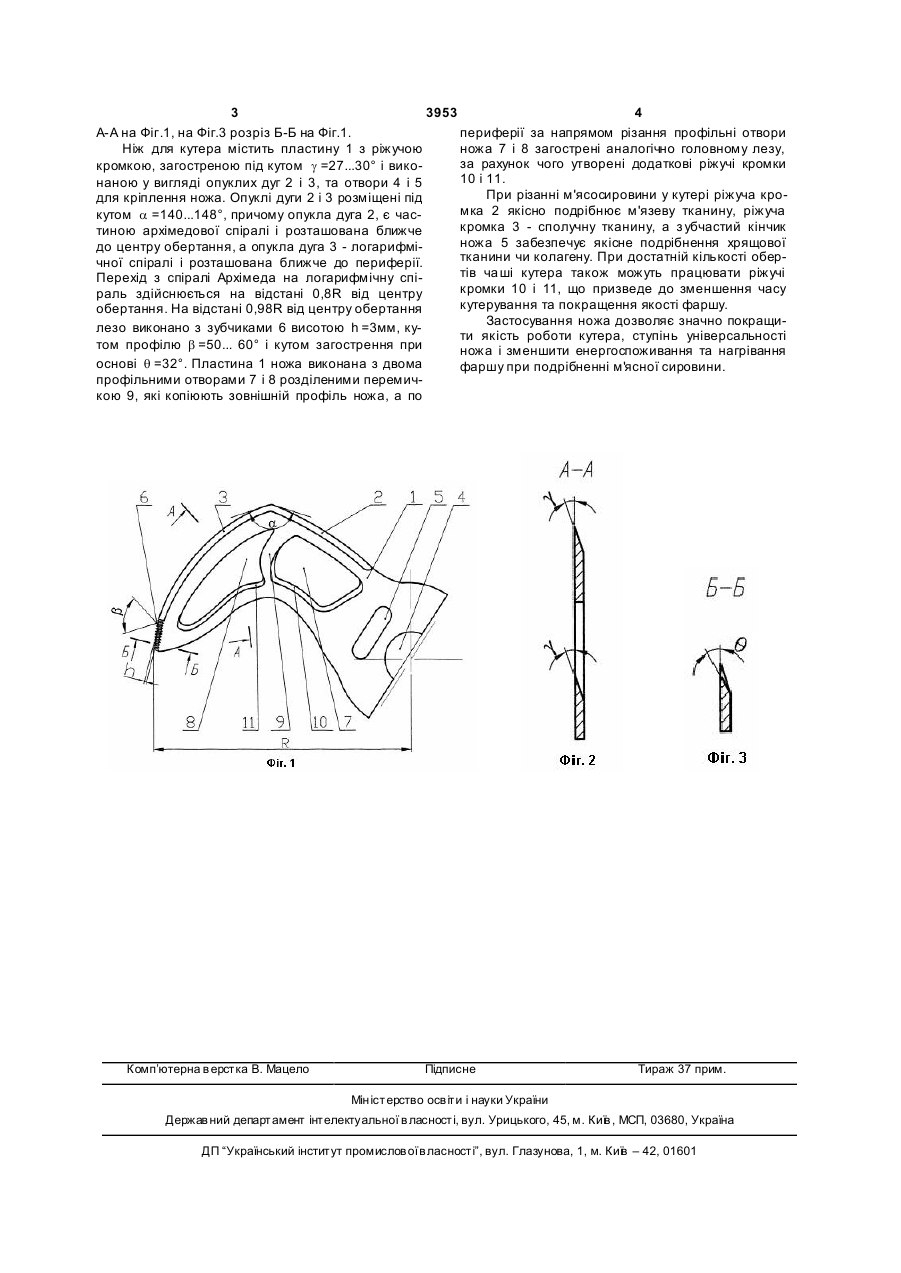

Ніж для кутера, який містить пластину з різальною кромкою, що складається з двох послідовно розміщених від основи опуклих дуг, розташованих під кутом одна до одної і утворюючих на стику перегин, який відрізняється тим, що одна з опуклих дуг виконана по спіралі Архімеда і розташована ближче до центру обертання ножа, а друга опукла дуга виконана по логарифмічній спіралі і розташо 3 3953 4 А-А на Фіг.1, на Фіг.3 розріз Б-Б на Фіг.1. периферії за напрямом різання профільні отвори Ніж для кутера містить пластину 1 з ріжучою ножа 7 і 8 загострені аналогічно головному лезу, за рахунок чого утворені додаткові ріжучі кромки кромкою, загостреною під кутом g =27...30° і вико10 і 11. наною у вигляді опуклих дуг 2 і 3, та отвори 4 і 5 При різанні м'ясосировини у кутері ріжуча кродля кріплення ножа. Опуклі дуги 2 і 3 розміщені під мка 2 якісно подрібнює м'язеву тканину, ріжуча кутом a =140...148°, причому опукла дуга 2, є часкромка 3 - сполучну тканину, а з убчастий кінчик тиною архімедової спіралі і розташована ближче ножа 5 забезпечує якісне подрібнення хрящової до центру обертання, а опукла дуга 3 - логарифмітканини чи колагену. При достатній кількості оберчної спіралі і розташована ближче до периферії. тів ча ші кутера також можуть працювати ріжучі Перехід з спіралі Архімеда на логарифмічну спікромки 10 і 11, що призведе до зменшення часу раль здійснюється на відстані 0,8R від центру кутерування та покращення якості фаршу. обертання. На відстані 0,98R від центру обертання Застосування ножа дозволяє значно покращилезо виконано з зубчиками 6 висотою h =3мм, кути якість роботи кутера, ступінь універсальності том профілю b =50... 60° і кутом загострення при ножа і зменшити енергоспоживання та нагрівання основі q =32°. Пластина 1 ножа виконана з двома фаршу при подрібненні м'ясної сировини. профільними отворами 7 і 8 розділеними перемичкою 9, які копіюють зовнішній профіль ножа, а по Комп’ютерна в ерстка В. Мацело Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Автори англійськоюZakalov Oleksandr Vasyliovych, Bortnyk Andrii Ihorovych
Автори російськоюЗакалов Александр Васильевич, Бортник Андрей Игоревич
МПК / Мітки
МПК: B02C 18/20
Мітки: кутера
