Пристрій для кріплення скляних панелей до конструкції будівлі при безрамному заскленні

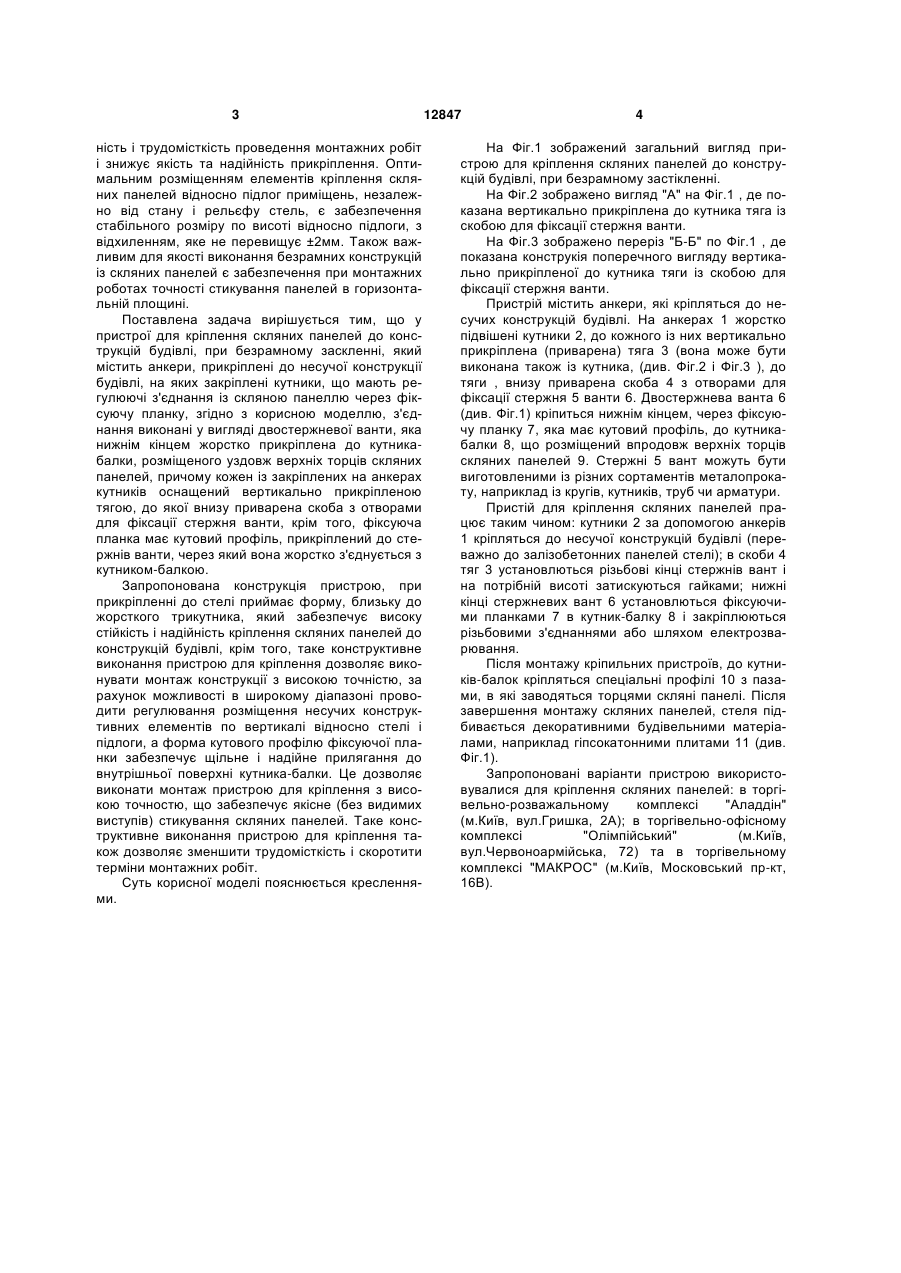

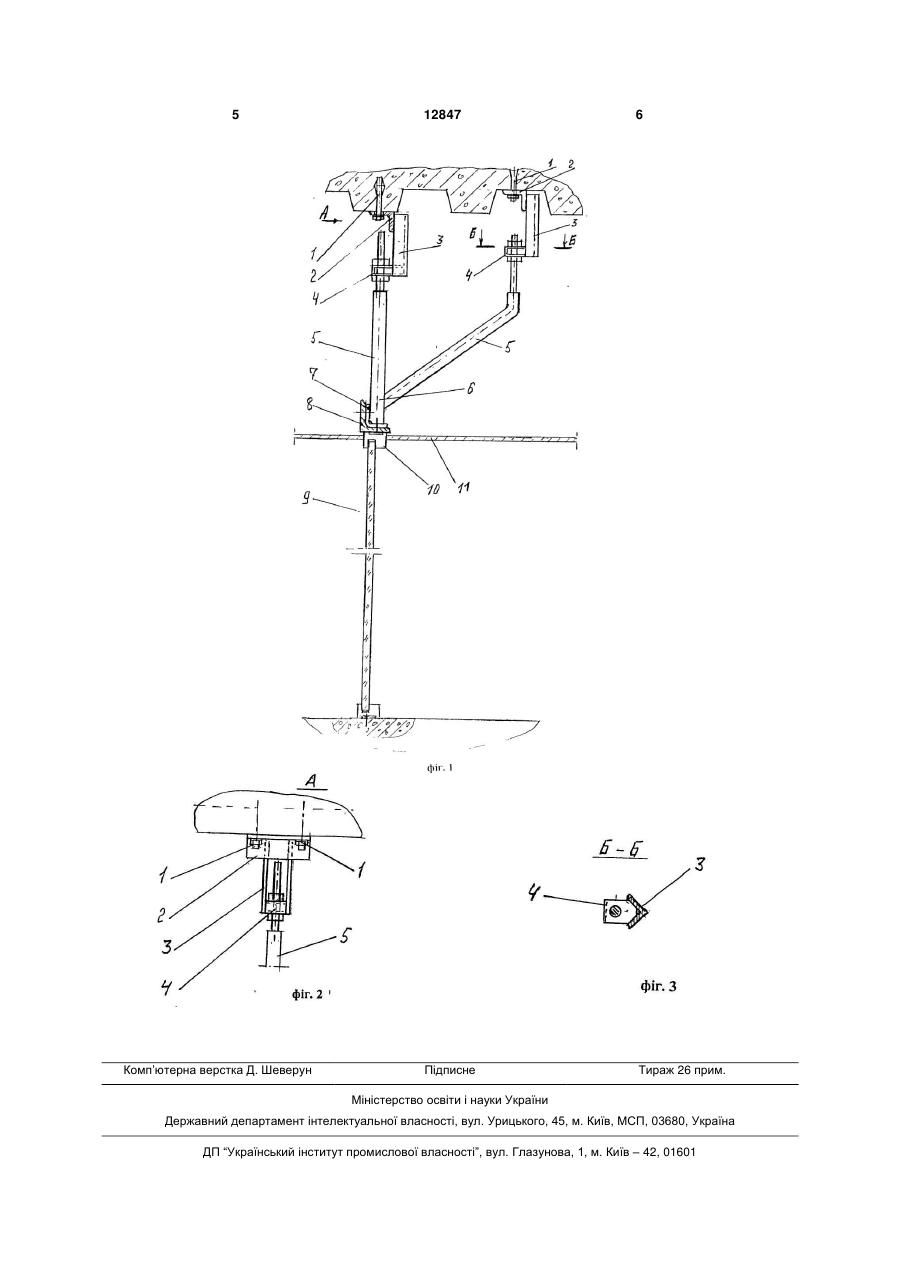

1. Пристрій для кріплення скляних панелей до конструкцій будівлі при безрамному заскленні, який містить анкери, прикріплені до несучої конструкції будівлі, на яких закріплені кутники, що мають регулюючі з'єднання із скляною панеллю через фіксуючу планку, який відрізняється тим, що з'єднання виконані у вигляді двостержневої ванти, 3 ність і трудомісткість проведення монтажних робіт і знижує якість та надійність прикріплення. Оптимальним розміщенням елементів кріплення скляних панелей відносно підлог приміщень, незалежно від стану і рельєфу стель, є забезпечення стабільного розміру по висоті відносно підлоги, з відхиленням, яке не перевищує ±2мм. Також важливим для якості виконання безрамних конструкцій із скляних панелей є забезпечення при монтажних роботах точності стикування панелей в горизонтальній площині. Поставлена задача вирішується тим, що у пристрої для кріплення скляних панелей до конструкцій будівлі, при безрамному заскленні, який містить анкери, прикріплені до несучої конструкції будівлі, на яких закріплені кутники, що мають регулюючі з'єднання із скляною панеллю через фіксуючу планку, згідно з корисною моделлю, з'єднання виконані у вигляді двостержневої ванти, яка нижнім кінцем жорстко прикріплена до кутникабалки, розміщеного уздовж верхніх торців скляних панелей, причому кожен із закріплених на анкерах кутників оснащений вертикально прикріпленою тягою, до якої внизу приварена скоба з отворами для фіксації стержня ванти, крім того, фіксуюча планка має кутовий профіль, прикріплений до стержнів ванти, через який вона жорстко з'єднується з кутником-балкою. Запропонована конструкція пристрою, при прикріпленні до стелі приймає форму, близьку до жорсткого трикутника, який забезпечує високу стійкість і надійність кріплення скляних панелей до конструкцій будівлі, крім того, таке конструктивне виконання пристрою для кріплення дозволяє виконувати монтаж конструкції з високою точністю, за рахунок можливості в широкому діапазоні проводити регулювання розміщення несучих конструктивних елементів по вертикалі відносно стелі і підлоги, а форма кутового профілю фіксуючої планки забезпечує щільне і надійне прилягання до внутрішньої поверхні кутника-балки. Це дозволяє виконати монтаж пристрою для кріплення з високою точностю, що забезпечує якісне (без видимих виступів) стикування скляних панелей. Таке конструктивне виконання пристрою для кріплення також дозволяє зменшити трудомісткість і скоротити терміни монтажних робіт. Суть корисної моделі пояснюється кресленнями. 12847 4 На Фіг.1 зображений загальний вигляд пристрою для кріплення скляних панелей до конструкцій будівлі, при безрамному застікленні. На Фіг.2 зображено вигляд "А" на Фіг.1 , де показана вертикально прикріплена до кутника тяга із скобою для фіксації стержня ванти. На Фіг.3 зображено переріз "Б-Б" по Фіг.1 , де показана конструкія поперечного вигляду вертикально прикріпленої до кутника тяги із скобою для фіксації стержня ванти. Пристрій містить анкери, які кріпляться до несучих конструкцій будівлі. На анкерах 1 жорстко підвішені кутники 2, до кожного із них вертикально прикріплена (приварена) тяга 3 (вона може бути виконана також із кутника, (див. Фіг.2 і Фіг.3 ), до тяги , внизу приварена скоба 4 з отворами для фіксації стержня 5 ванти 6. Двостержнева ванта 6 (див. Фіг.1) кріпиться нижнім кінцем, через фіксуючу планку 7, яка має кутовий профіль, до кутникабалки 8, що розміщений впродовж верхніх торців скляних панелей 9. Стержні 5 вант можуть бути виготовленими із різних сортаментів металопрокату, наприклад із кругів, кутників, труб чи арматури. Пристій для кріплення скляних панелей працює таким чином: кутники 2 за допомогою анкерів 1 кріпляться до несучої конструкцій будівлі (переважно до залізобетонних панелей стелі); в скоби 4 тяг 3 установлються різьбові кінці стержнів вант і на потрібній висоті затискуються гайками; нижні кінці стержневих вант 6 установлються фіксуючими планками 7 в кутник-балку 8 і закріплюються різьбовими з'єднаннями або шляхом електрозварювання. Після монтажу кріпильних пристроїв, до кутників-балок кріпляться спеціальні профілі 10 з пазами, в які заводяться торцями скляні панелі. Після завершення монтажу скляних панелей, стеля підбивається декоративними будівельними матеріалами, наприклад гіпсокатонними плитами 11 (див. Фіг.1). Запропоновані варіанти пристрою використовувалися для кріплення скляних панелей: в торгівельно-розважальному комплексі "Аладдін" (м.Київ, вул.Гришка, 2А); в торгівельно-офісному комплексі "Олімпійський" (м.Київ, вул.Червоноармійська, 72) та в торгівельному комплексі "МАКРОС" (м.Київ, Московський пр-кт, 16В). 5 Комп’ютерна верстка Д. Шеверун 12847 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
