Магнітний лічильник води і газу

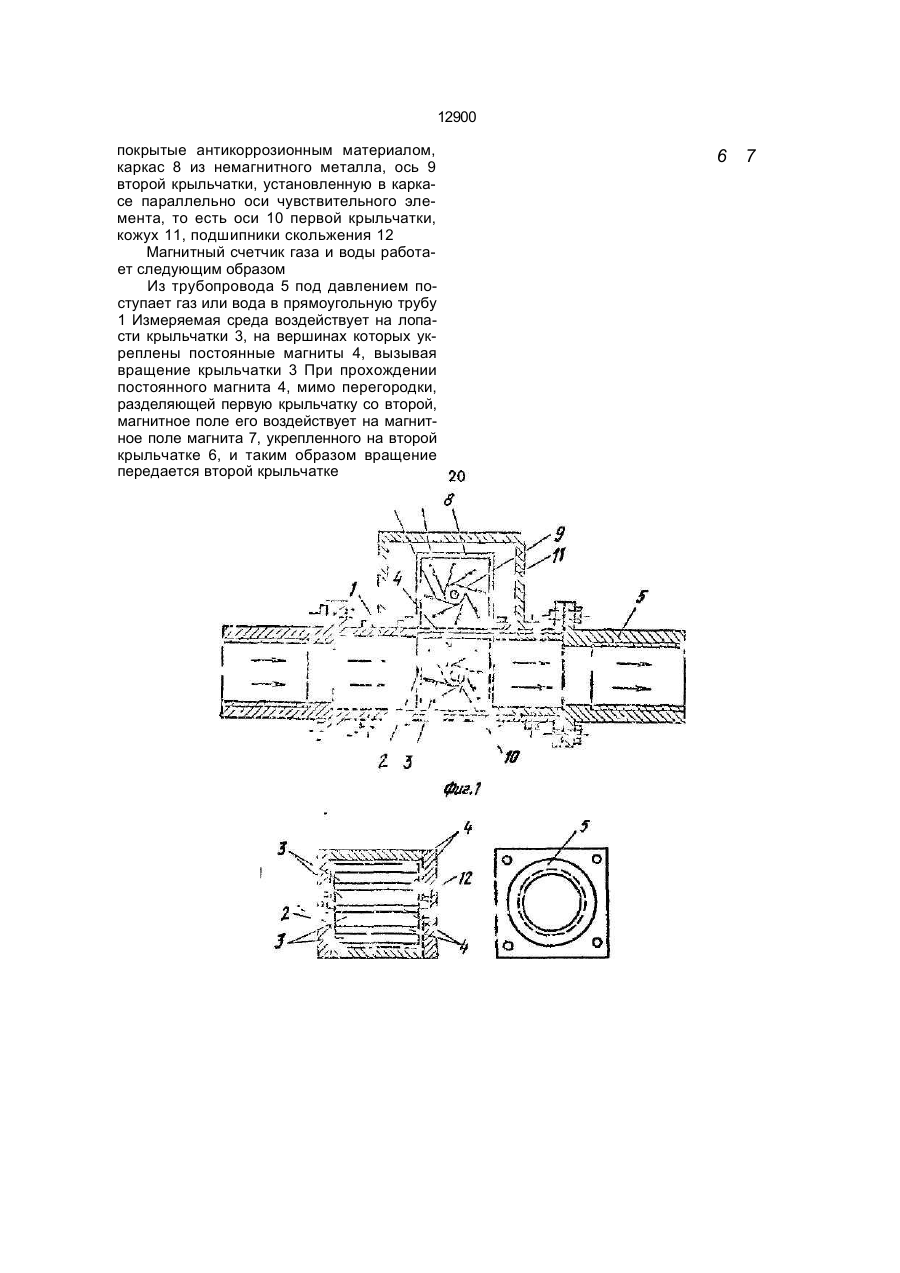

Магнитный счетчик газа и воды, содер жащий чувствительный элемент в виде пер вой крыльчатки с укрепленными на ее лопастях постоянными магнитами, установ ленной в трубопроводе в подшипниках скольжения, и вторую крыльчатку с постоян ными магнитами на лопастях, установлен ную в изолированной камере и связанную с преобразователем и индуктором расхода, причем ось ее параллельна оси первой Изобретение относится, к области приборостроения, а именно к устройствам, предназначенным для измерения количества жидкости или газа, протекающих в трубопроводе. Цель изобретения - повышение надежности, увеличение чувствительности и долговечности. На фиг.1 схематически изображен продольный разрез прямоугольной трубы, в которой установлен счетчик, выполненный из металла; на фиг.2 - поперечный разрез прямоугольной трубы в плоскости оси чувствительного элемента (крыльчатки); на фиг.З торец круглой трубы с фланцем сочленения с прямоугольной трубой, крыльчатки, о т л и ч а ю щ и й с я тем, что ось первой крыльчатки расположена перпендикулярно оск' трубопровода, выполнена из немагнитного металла и установлена в первом прямоугольном каркасе, подшипники скольжения выполнены по типу часовых из сил иконового; «ш «ю риал а со сферическими выступами оЯВвре. лопасти крыльчаток выполнены из немагнитного металла или пластмассы, постоянные магниты выполнены в виде полосок, покрытых антикоррозионным материалом, и укреплены на всех вершинах лопастей крыльчаток, а преобразователь выполнен в виде зубчатого кол еса, установленного на оси второй кр*ыльчатки, установленной во втором каркасе, с возможностью взаимодействия с последующими однозубчатыми колесами, на ободах которых нанесены цифры индикатора расхода. Магнитный счетчик газа и воды содержит прямоугольную трубу 1 из немагнитного металла, установленный в ней каркас 2, в котором установлен в подшипниках скольжения чувствительный потоку среды элемент 3, в виде крыльчатки, на каждой лопасти которой укреплены постоянные магниты 4 в виде полосок, покрытых антикоррозионным материалом, лопасти крыльчатки выполнены их немагнитного металла, круглую часть трубопровода 5 с возможностью сочленения ее с водопроводной или газопроводной сетью, вторичный элемент в виде второй крыльчатки 6, на вершинах лопастей которой так же, как и в первой крыльчатке установлены постоянные магниты 7, С > о о О 12900 покрытые антикоррозионным материалом, каркас 8 из немагнитного металла, ось 9 второй крыльчатки, установленную в каркасе параллельно оси чувствительного элемента, то есть оси 10 первой крыльчатки, кожух 11, подшипники скольжения 12 Магнитный счетчик газа и воды работает следующим образом Из трубопровода 5 под давлением поступает газ или вода в прямоугольную трубу 1 Измеряемая среда воздействует на лопасти крыльчатки 3, на вершинах которых укреплены постоянные магниты 4, вызывая вращение крыльчатки 3 При прохождении постоянного магнита 4, мимо перегородки, разделяющей первую крыльчатку со второй, магнитное поле его воздействует на магнитное поле магнита 7, укрепленного на второй крыльчатке 6, и таким образом вращение передается второй крыльчатке 6 7 Ось 9 второй крыльчатки соединена газа и с зубчатым колесом, передающим воды малогабаритна, что позволяет примевращательное движение на нять ее в квартирных трубопроводах, в иссоднозубчатые колеса, на ободах ледовательских лабораториях, в небольших которых нанесены цифры. Т.о., через технологических процессах и т.д. 5 отверстие б в кожухе 10 можно 15 Перегонка, отделяющая чувствительвизуально определить количество ный элемент от вторичной системы, может протекшей через трубопровод среды быть очень тонкой, то есть пленочной, что Зубчатое колесо, одно-зубчатые колеса, обеспечивает высокую чувствительность отверстие наблюдения на рисунках не счетчика а следовательно, и широкое его изображены применение и спрос 10 Описанная конструкция счетчика Фиг. Z Упорядник Замовлення 4068 Техред М.Моргентал фиг.З Коректор М Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП. КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул Гагаріна, 101
