Магнітний уловлювач

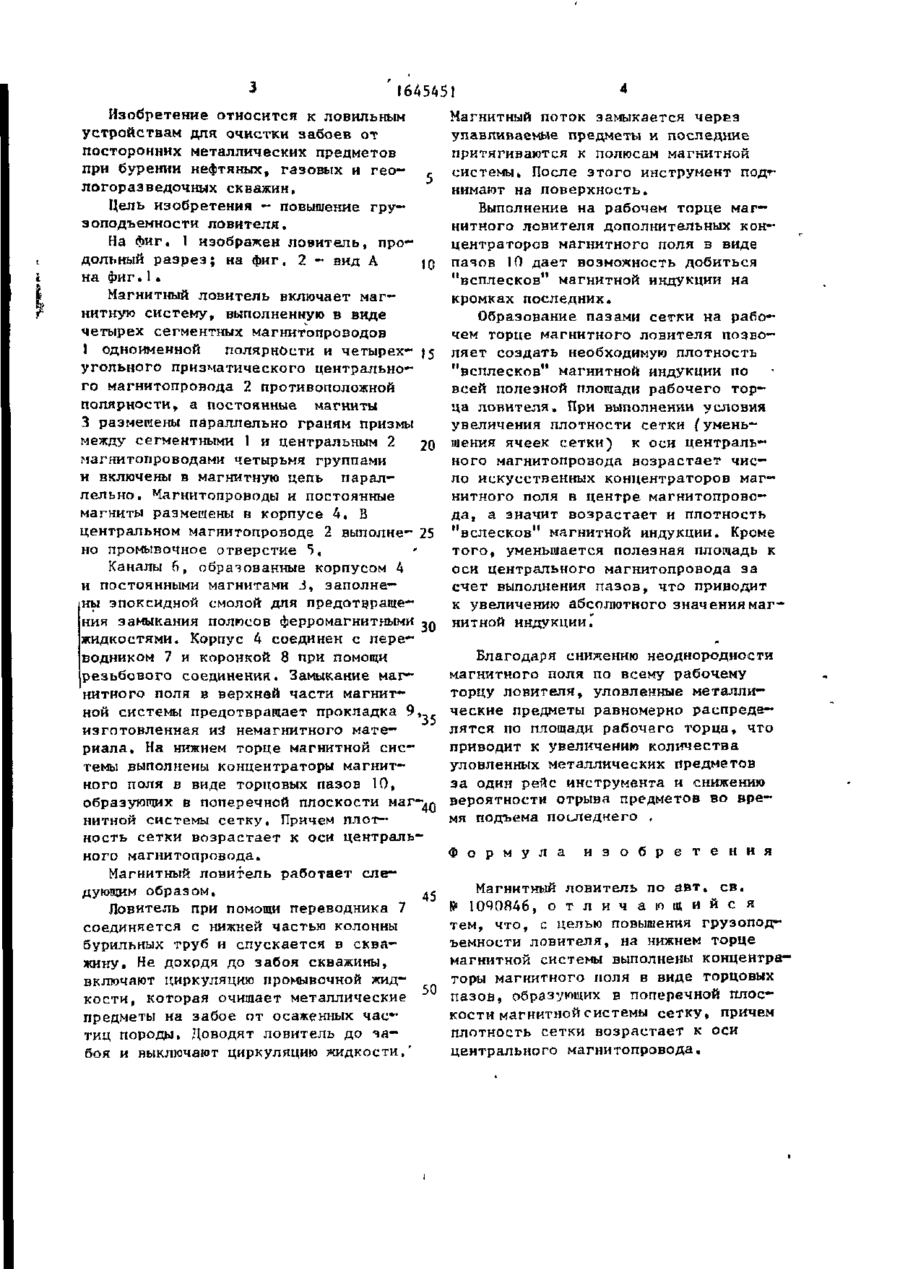

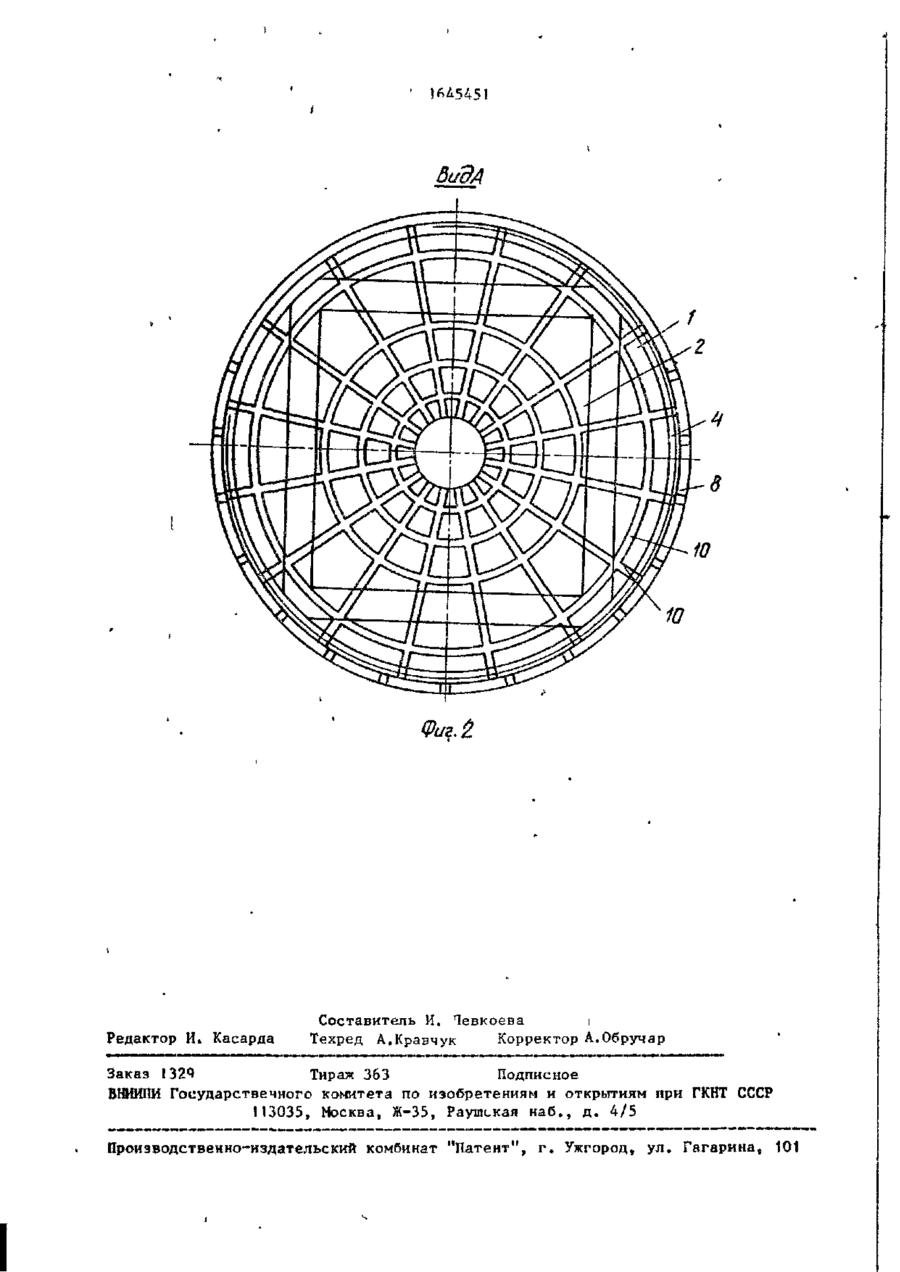

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51)5 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ і (61) 1090846 ' '(21) 4691660/03 (22) 12.05.8Q (46) 3 0 . 0 4 . 4 1 , Бмл, С 16 (71) Ивано—Франковский институт нефти и газа (72) Т.И. Сабан, W.A. Курников, С.М. Мазурик, Л,И. Романигаин и Б,И. Медвидь (53) 622.248.13(088.8) (56) Авторское свидетельство СССР * 1090846, кл. Ъ 21 В 31/06, 1982, (54) МАГНИТНЫЙ ЛОВИТЕЛЬ (57) Изобретение относится к ловильным устройствам для очистки забоев от посторонних металлических предметов и позволяет увеличивать грузоподъемность ловителя, В корпусе 4 уста новлена магнитная система [МСЇ„выполненная в виде сегментных ) и призматического центрального 2 магнитопрово— дов противоположных полярностей, Между магнитопроводами установлены постоянные магниты 3. На верхнем торце НС установлена прокладка Ч из немагнитного материала. На нижнем торце МС выполнены концентраторы магнитного поля в виде торцовых пазов 10, Торцовые пазы 10 образуют в поперечной плоскости МС сетку, Плотность сетки возрастает к оси центрального магнитопровода. Ловитель спускают в скважину, осуществляя через промывочное отверстие 5 промывку забоя. Попавшие внутрь коронки 8 металлические предметы притягиваются к нижнему торцу МС. 2 ил. 9) 14) З 1 і І і 1645451 Изобретение относится к ловильным устройствам для очистки забоев от посторонних металлических предметов при бурении нефтяных, газовых и геологоразведочных скважин. Цель изобретения - повышение грузоподъемности ловителя. На фиг. I изображен ловитель, продольный разрез; на фиг. 2 - вид А на фиг.1. Магнитный ловитель включает магнитную систему, выполненную в виде четырех сегментных магнитопроводов 1 одноименной полярности и четырех- J5 угольного призматического центрального магнитопровода 2 противоположной полярности, а постоянные магниты 3 размещены параллельно граням призмы между сегментными 1 и центральным 2 20 магнитопроводами четырьмя группами и включены в магнитную цепь параллельно. Чагнитопроводы и постоянные магниты размещены в корпусе 4. В центральном магнитолроводе 2 выполне- 25 но промывочное отверстие 5, Каналы 6, образованные корпусом 4 и постоянными магнитами J, заполнены эпоксидной смолой для предотв.ращения замыкания полюсов ферромагнитными ™ жидкостями. Корпус 4 соединен с переводником 7 и коронкой 8 при помощи резьбового соединения. Замыкание магнитного поля в верхней части магнитной системы предотвращает прокладка 9, '5 3 изготовленная из немагнитного материала. На нижнем торце магнитной системы выполнены концентраторы магнитного поля в виде торцовых пазов 10, образующих в поперечной плоскости маг- 4 0 нитной системы сетку. Причем плотность сетки возрастает к оси центрального магнитопровода. Магнитный ловитель работает следующим образом. 45 Ловитель при помощи переводника 7 соединяется с нижней частью колонны бурильных труб и спускается в скважину. Не дохрдя до забоя скважины, включают циркуляцию промывочной жид50 кости, которая очищает металлические предметы на забое от осаженных частиц породы, Доводят ловитель до *чабоя и выключают циркуляцию жидкости.' Магнитный поток замыкается через улавливаемые предметы и последние притягиваются к полюсам магнитной системы» После этого инструмент под*нимают на поверхность. Выполнение на рабочем торце магнитного ловителя дополнительных концентраторов магнитного поля в виде паяов 10 дает возможность добиться "всплесков" магнитной индукции на кромках последних. Образование пазами сетки на рабочем торце магнитного ловителя позволяет создать необходимую плотность "всплесков" магнитной индукции по всей полезной площади рабочего торца ловителя. При выполнении условия увеличения плотности сетки (уменьшения ячеек сетки) к оси центрального магнитопровода возрастает число искусственных концентраторов магнитного поля в центре магнитопрово— да.г а значит возрастает и плотность "вслесков" магнитной индукции. Кроме того, уменьшается полезная площадь к оси центрального магнитопровода за счет выполнения пазов, что приводит к увеличению абсолютного значениямагнитной индукции.' Благодаря снижению неоднородности магнитного поля по всему рабочему торцу ловителя, уловленные металлические предметы равномерно распределятся по площади рабочего торца, что приводит к увеличению количества уловленных металлических предметов за один рейс инструмента я снижению вероятности отрыва предметов во время подъема последнего Ф о р м у л а и з о б р е т е н и я Магнитный ловитель по авт, св. № 1040846, от л и ч а ю щ и й с я тем, что, с целью повышения грузоподъемности ловителя, на нижнем торце магнитной системы выполнены концентраторы магнитного поля в виде торцовых пазов, образующих в поперечной плоскости магнитной системы сетку, причем плотность сетки возрастает к оси центрального магнитопровода. ' 16І5451 ВидА 10 10 Фиг. Редактор И» Касарда Составитель И. Іевкоева і Техред А.Кравчук Корректор А.Обручар Заказ І 32Ч Тираж 363 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
