Фіксатор галевоносія ремізної рами

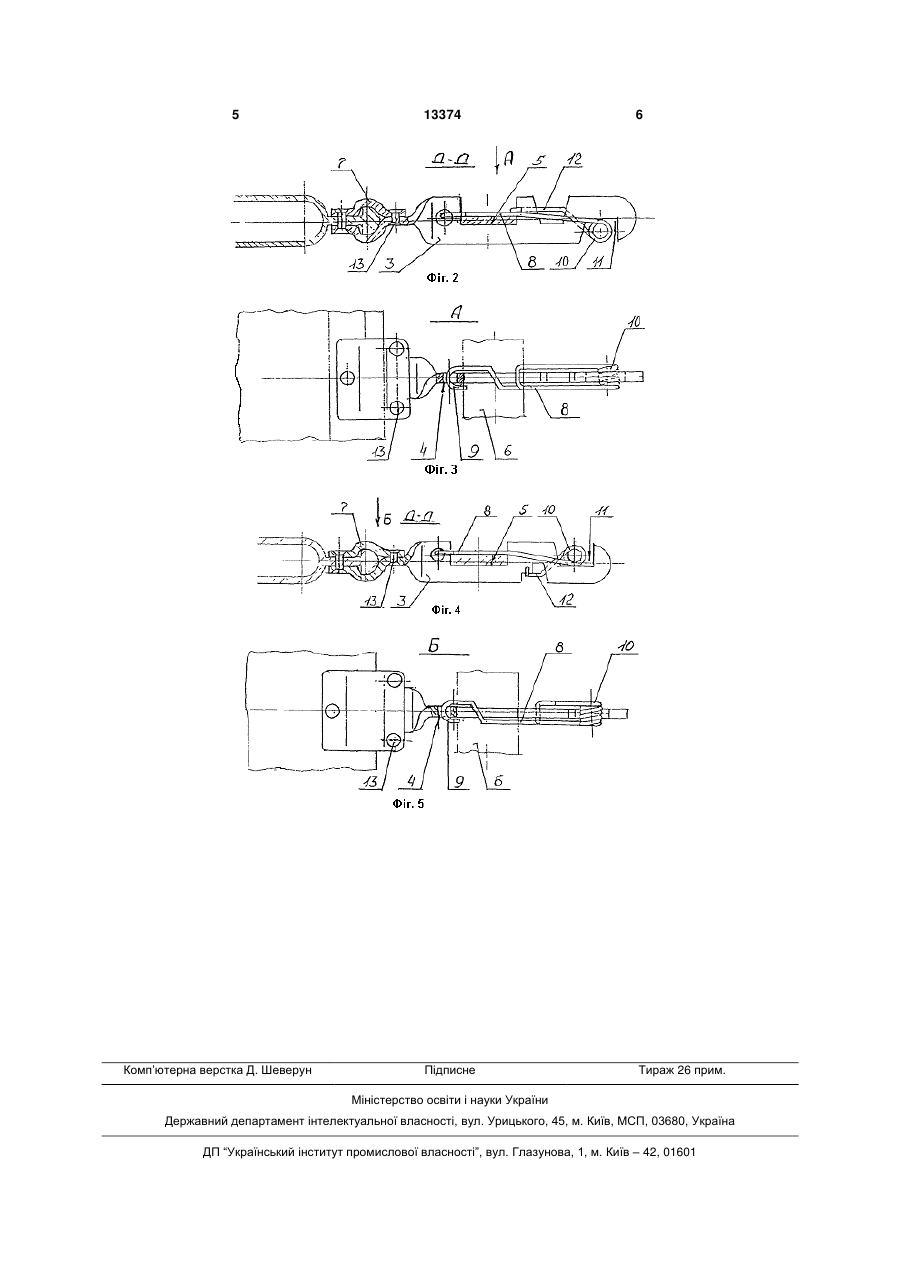

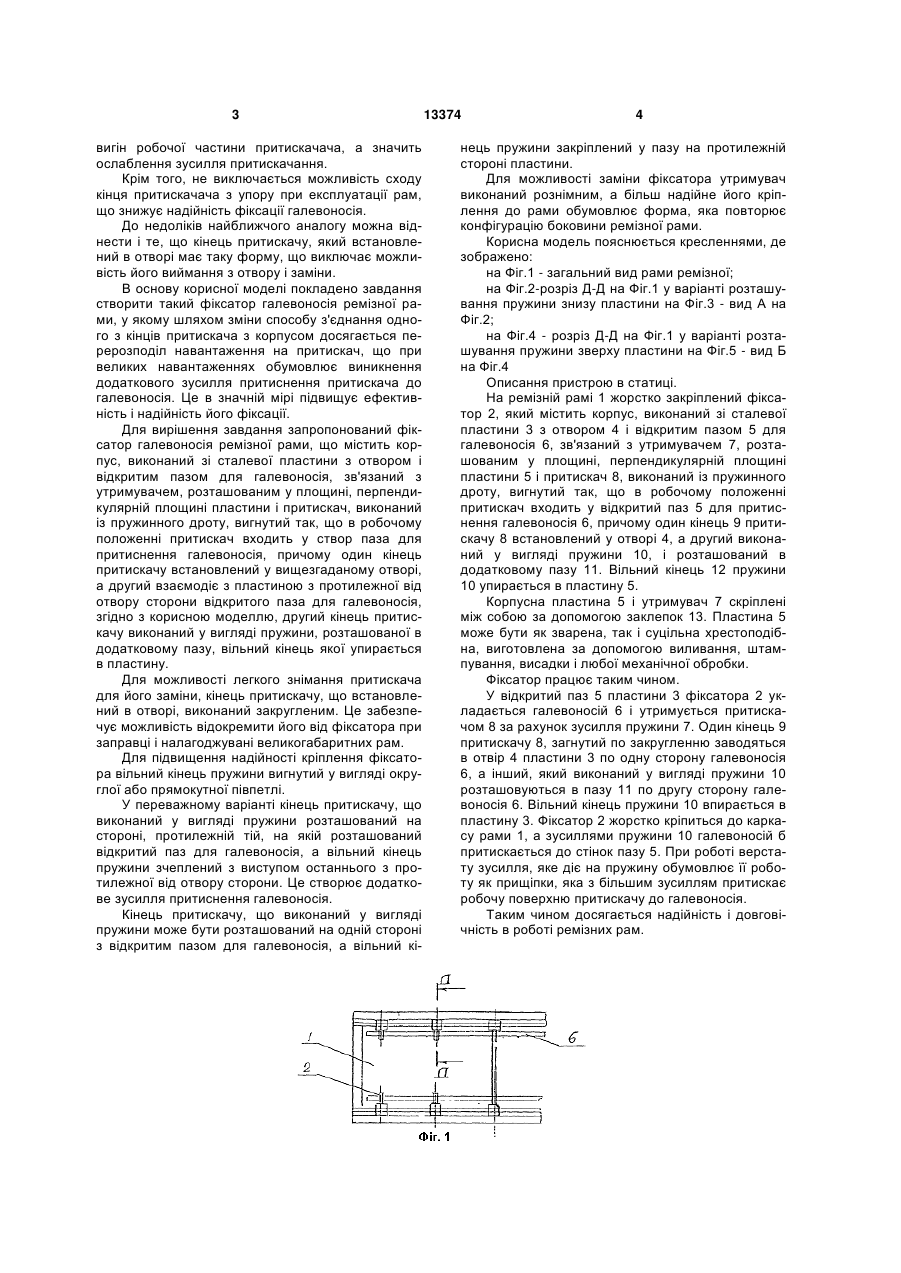

1. Фіксатор галевоносія ремізної рами, що містить корпус, виконаний зі сталевої пластини з отвором і відкритим пазом для галевоносія, зв'язаний з утримувачем, розташованим у площині, перпендикулярній площині пластини, і притискач, виконаний із пружинного дроту, вигнутий так, що в робочому положенні притискач входить у стулку паза для притиснення галевоносія, причому один кінець притискача встановлений у вищезгаданому отворі, а другий взаємодіє з пластиною з протилежної від отвору сторони відкритого паза для галевоносія, який відрізняється тим, що другий кінець притискача виконаний у вигляді пружини, розташованої в додатковому пазу, вільний кінець якої упирається в пластину. U 2 (19) 1 3 вигін робочої частини притискачача, а значить ослаблення зусилля притискачання. Крім того, не виключається можливість сходу кінця притискачача з упору при експлуатації рам, що знижує надійність фіксації галевоносія. До недоліків найближчого аналогу можна віднести і те, що кінець притискачу, який встановлений в отворі має таку форму, що виключає можливість його виймання з отвору і заміни. В основу корисної моделі покладено завдання створити такий фіксатор галевоносія ремізної рами, у якому шляхом зміни способу з'єднання одного з кінців притискача з корпусом досягається перерозподіл навантаження на притискач, що при великих навантаженнях обумовлює виникнення додаткового зусилля притиснення притискача до галевоносія. Це в значній мірі підвищує ефективність і надійність його фіксації. Для вирішення завдання запропонований фіксатор галевоносія ремізної рами, що містить корпус, виконаний зі сталевої пластини з отвором і відкритим пазом для галевоносія, зв'язаний з утримувачем, розташованим у площині, перпендикулярній площині пластини і притискач, виконаний із пружинного дроту, вигнутий так, що в робочому положенні притискач входить у створ паза для притиснення галевоносія, причому один кінець притискачу встановлений у вищезгаданому отворі, а другий взаємодіє з пластиною з протилежної від отвору сторони відкритого паза для галевоносія, згідно з корисною моделлю, другий кінець притискачу виконаний у вигляді пружини, розташованої в додатковому пазу, вільний кінець якої упирається в пластину. Для можливості легкого знімання притискача для його заміни, кінець притискачу, що встановлений в отворі, виконаний закругленим. Це забезпечує можливість відокремити його від фіксатора при заправці і налагоджувані великогабаритних рам. Для підвищення надійності кріплення фіксатора вільний кінець пружини вигнутий у вигляді округлої або прямокутної півпетлі. У переважному варіанті кінець притискачу, що виконаний у вигляді пружини розташований на стороні, протилежній тій, на якій розташований відкритий паз для галевоносія, а вільний кінець пружини зчеплений з виступом останнього з протилежної від отвору сторони. Це створює додаткове зусилля притиснення галевоносія. Кінець притискачу, що виконаний у вигляді пружини може бути розташований на одній стороні з відкритим пазом для галевоносія, а вільний кі 13374 4 нець пружини закріплений у пазу на протилежній стороні пластини. Для можливості заміни фіксатора утримувач виконаний рознімним, а більш надійне його кріплення до рами обумовлює форма, яка повторює конфігурацію боковини ремізної рами. Корисна модель пояснюється кресленнями, де зображено: на Фіг.1 - загальний вид рами ремізної; на Фіг.2-розріз Д-Д на Фіг.1 у варіанті розташування пружини знизу пластини на Фіг.3 - вид А на Фіг.2; на Фіг.4 - розріз Д-Д на Фіг.1 у варіанті розташування пружини зверху пластини на Фіг.5 - вид Б на Фіг.4 Описання пристрою в статиці. На ремізній рамі 1 жорстко закріплений фіксатор 2, який містить корпус, виконаний зі сталевої пластини 3 з отвором 4 і відкритим пазом 5 для галевоносія 6, зв'язаний з утримувачем 7, розташованим у площині, перпендикулярній площині пластини 5 і притискач 8, виконаний із пружинного дроту, вигнутий так, що в робочому положенні притискач входить у відкритий паз 5 для притиснення галевоносія 6, причому один кінець 9 притискачу 8 встановлений у отворі 4, а другий виконаний у вигляді пружини 10, і розташований в додатковому пазу 11. Вільний кінець 12 пружини 10 упирається в пластину 5. Корпусна пластина 5 і утримувач 7 скріплені між собою за допомогою заклепок 13. Пластина 5 може бути як зварена, так і суцільна хрестоподібна, виготовлена за допомогою виливання, штампування, висадки і любої механічної обробки. Фіксатор працює таким чином. У відкритий паз 5 пластини 3 фіксатора 2 укладається галевоносій 6 і утримується притискачом 8 за рахунок зусилля пружини 7. Один кінець 9 притискачу 8, загнутий по закругленню заводяться в отвір 4 пластини 3 по одну сторону галевоносія 6, а інший, який виконаний у вигляді пружини 10 розташовуються в пазу 11 по другу сторону галевоносія 6. Вільний кінець пружини 10 впирається в пластину 3. Фіксатор 2 жорстко кріпиться до каркасу рами 1, а зусиллями пружини 10 галевоносій б притискається до стінок пазу 5. При роботі верстату зусилля, яке діє на пружину обумовлює її роботу як прищіпки, яка з більшим зусиллям притискає робочу поверхню притискачу до галевоносія. Таким чином досягається надійність і довговічність в роботі ремізних рам. 5 Комп’ютерна верстка Д. Шеверун 13374 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
