Фіксатор для остеосинтезу переломів виростків стегна
Текст

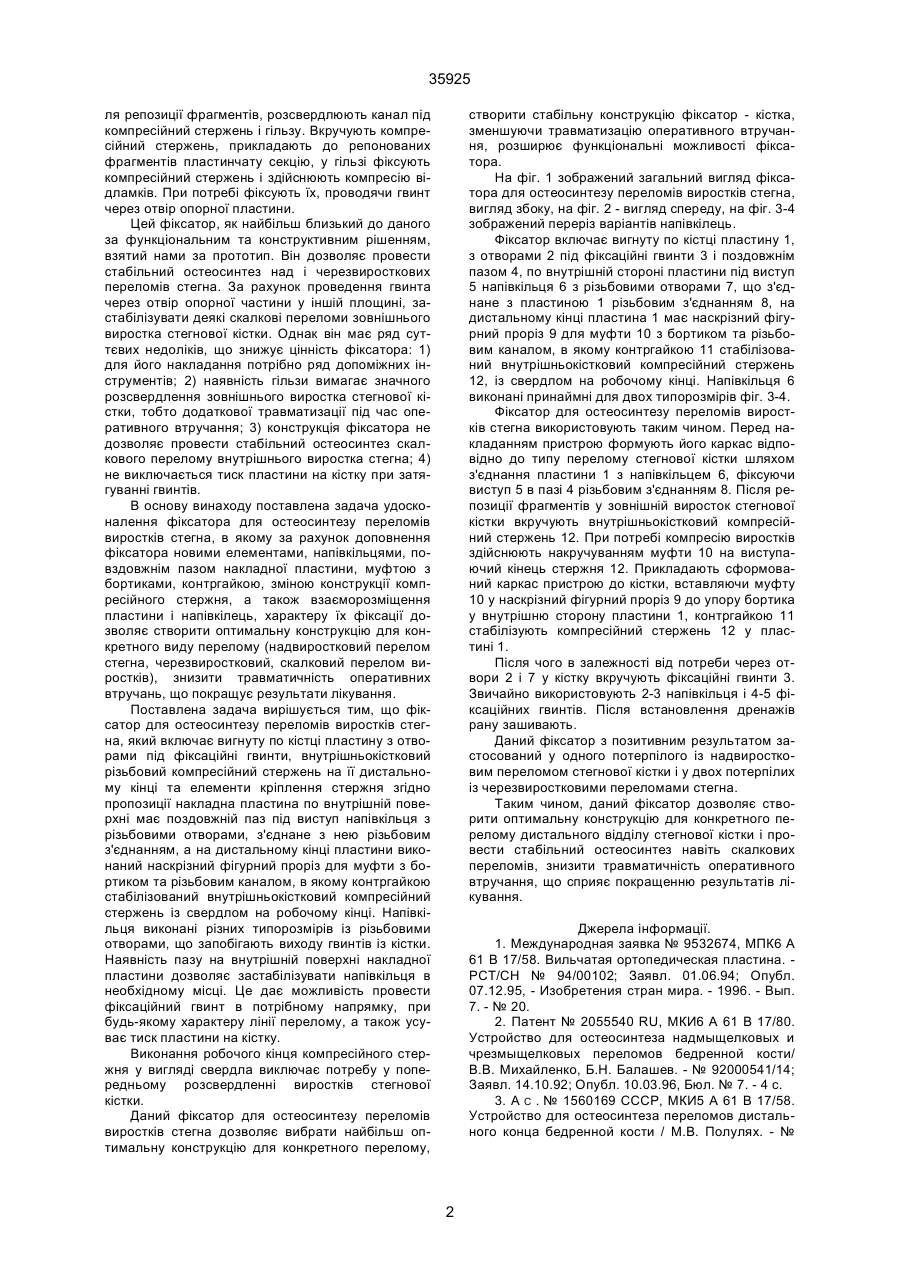

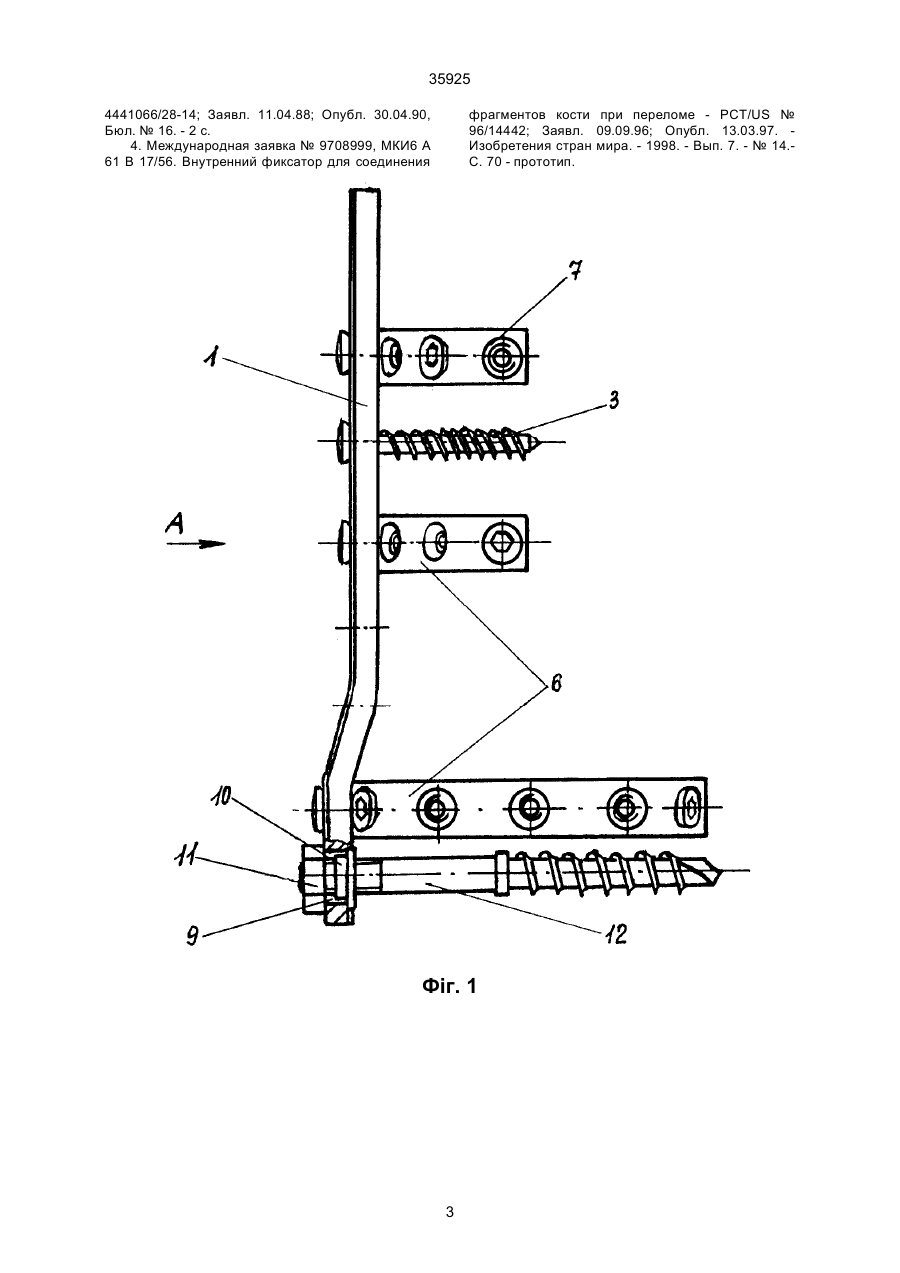

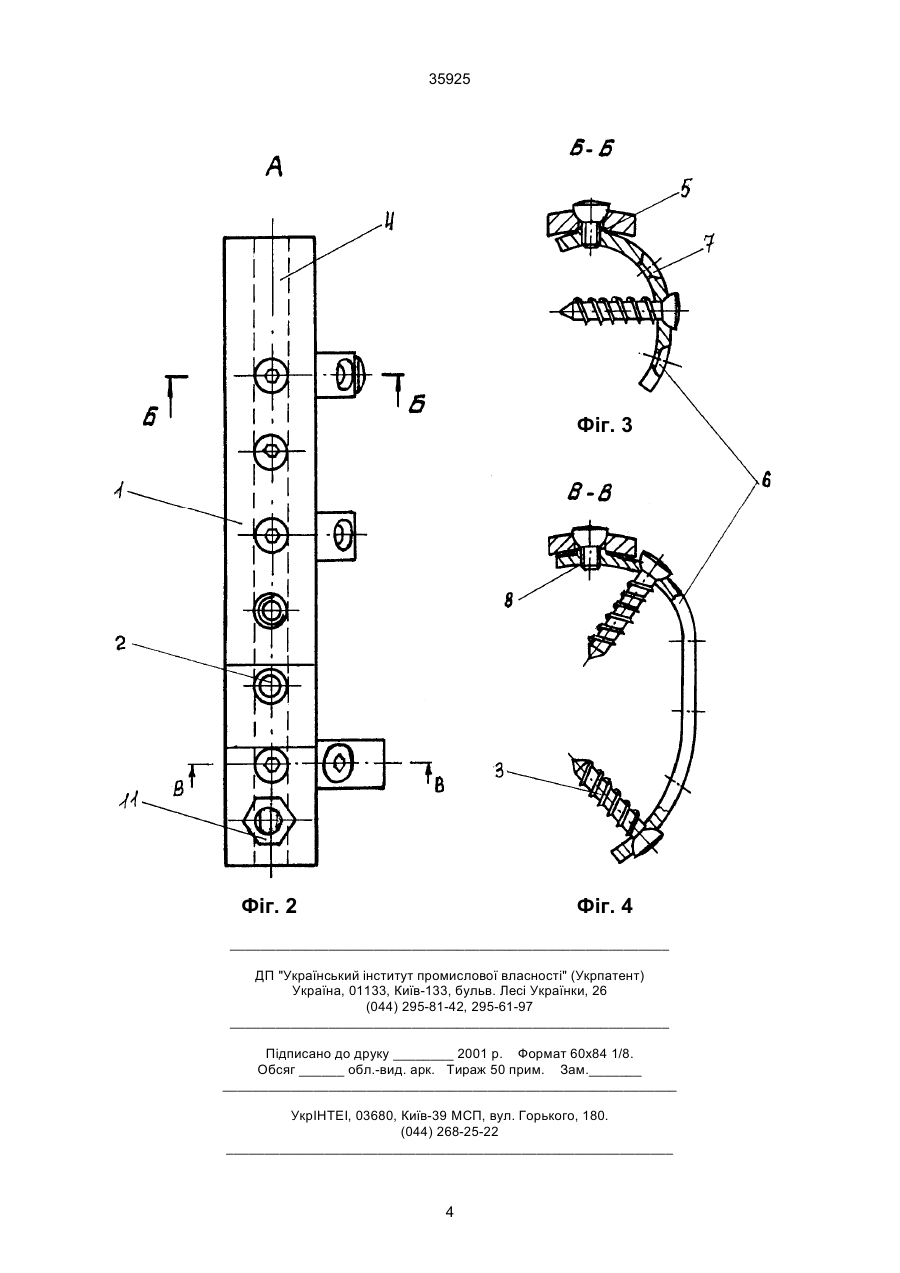

1. Фіксатор для остеосинтезу переломів виростків стегна, який включає вигнуту по кістці пластину з отворами під фіксаційні гвинти, внутрішньокістковий нарізний компресійний стержень на її ди 35925 ля репозиції фрагментів, розсвердлюють канал під компресійний стержень і гільзу. Вкручують компресійний стержень, прикладають до репонованих фрагментів пластинчату секцію, у гільзі фіксують компресійний стержень і здійснюють компресію відламків. При потребі фіксують їх, проводячи гвинт через отвір опорної пластини. Цей фіксатор, як найбільш близький до даного за функціональним та конструктивним рішенням, взятий нами за прототип. Він дозволяє провести стабільний остеосинтез над і черезвиросткових переломів стегна. За рахунок проведення гвинта через отвір опорної частини у іншій площині, застабілізувати деякі скалкові переломи зовнішнього виростка стегнової кістки. Однак він має ряд суттєвих недоліків, що знижує цінність фіксатора: 1) для його накладання потрібно ряд допоміжних інструментів; 2) наявність гільзи вимагає значного розсвердлення зовнішнього виростка стегнової кістки, тобто додаткової травматизації під час оперативного втручання; 3) конструкція фіксатора не дозволяє провести стабільний остеосинтез скалкового перелому внутрішнього виростка стегна; 4) не виключається тиск пластини на кістку при затягуванні гвинтів. В основу винаходу поставлена задача удосконалення фіксатора для остеосинтезу переломів виростків стегна, в якому за рахунок доповнення фіксатора новими елементами, напівкільцями, повздовжнім пазом накладної пластини, муфтою з бортиками, контргайкою, зміною конструкції компресійного стержня, а також взаєморозміщення пластини і напівкілець, характеру їх фіксації дозволяє створити оптимальну конструкцію для конкретного виду перелому (надвиростковий перелом стегна, черезвиростковий, скалковий перелом виростків), знизити травматичність оперативних втручань, що покращує результати лікування. Поставлена задача вирішується тим, що фіксатор для остеосинтезу переломів виростків стегна, який включає вигнуту по кістці пластину з отворами під фіксаційні гвинти, внутрішньокістковий різьбовий компресійний стержень на її дистальному кінці та елементи кріплення стержня згідно пропозиції накладна пластина по внутрішній поверхні має поздовжній паз під виступ напівкільця з різьбовими отворами, з'єднане з нею різьбовим з'єднанням, а на дистальному кінці пластини виконаний наскрізний фігурний проріз для муфти з бортиком та різьбовим каналом, в якому контргайкою стабілізований внутрішньокістковий компресійний стержень із свердлом на робочому кінці. Напівкільця виконані різних типорозмірів із різьбовими отворами, що запобігають виходу гвинтів із кістки. Наявність пазу на внутрішній поверхні накладної пластини дозволяє застабілізувати напівкільця в необхідному місці. Це дає можливість провести фіксаційний гвинт в потрібному напрямку, при будь-якому характеру лінії перелому, а також усуває тиск пластини на кістку. Виконання робочого кінця компресійного стержня у вигляді свердла виключає потребу у попередньому розсвердленні виростків стегнової кістки. Даний фіксатор для остеосинтезу переломів виростків стегна дозволяє вибрати найбільш оптимальну конструкцію для конкретного перелому, створити стабільну конструкцію фіксатор - кістка, зменшуючи травматизацію оперативного втручання, розширює функціональні можливості фіксатора. На фіг. 1 зображений загальний вигляд фіксатора для остеосинтезу переломів виростків стегна, вигляд збоку, на фіг. 2 - вигляд спереду, на фіг. 3-4 зображений переріз варіантів напівкілець. Фіксатор включає вигнуту по кістці пластину 1, з отворами 2 під фіксаційні гвинти 3 і поздовжнім пазом 4, по внутрішній стороні пластини під виступ 5 напівкільця 6 з різьбовими отворами 7, що з'єднане з пластиною 1 різьбовим з'єднанням 8, на дистальному кінці пластина 1 має наскрізний фігурний проріз 9 для муфти 10 з бортиком та різьбовим каналом, в якому контргайкою 11 стабілізований внутрішньокістковий компресійний стержень 12, із свердлом на робочому кінці. Напівкільця 6 виконані принаймні для двох типорозмірів фіг. 3-4. Фіксатор для остеосинтезу переломів виростків стегна використовують таким чином. Перед накладанням пристрою формують його каркас відповідно до типу перелому стегнової кістки шляхом з'єднання пластини 1 з напівкільцем 6, фіксуючи виступ 5 в пазі 4 різьбовим з'єднанням 8. Після репозиції фрагментів у зовнішній виросток стегнової кістки вкручують внутрішньокістковий компресійний стержень 12. При потребі компресію виростків здійснюють накручуванням муфти 10 на виступаючий кінець стержня 12. Прикладають сформований каркас пристрою до кістки, вставляючи муфту 10 у наскрізний фігурний проріз 9 до упору бортика у внутрішню сторону пластини 1, контргайкою 11 стабілізують компресійний стержень 12 у пластині 1. Після чого в залежності від потреби через отвори 2 і 7 у кістку вкручують фіксаційні гвинти 3. Звичайно використовують 2-3 напівкільця і 4-5 фіксаційних гвинтів. Після встановлення дренажів рану зашивають. Даний фіксатор з позитивним результатом застосований у одного потерпілого із надвиростковим переломом стегнової кістки і у двох потерпілих із черезвиростковими переломами стегна. Таким чином, даний фіксатор дозволяє створити оптимальну конструкцію для конкретного перелому дистального відділу стегнової кістки і провести стабільний остеосинтез навіть скалкових переломів, знизити травматичність оперативного втручання, що сприяє покращенню результатів лікування. Джерела інформації. 1. Международная заявка № 9532674, МПК6 A 61 В 17/58. Вильчатая ортопедическая пластина. РСТ/СН № 94/00102; Заявл. 01.06.94; Опубл. 07.12.95, - Изобретения стран мира. - 1996. - Вып. 7. - № 20. 2. Патент № 2055540 RU, МКИ6 A 61 В 17/80. Устройство для остеосинтеза надмыщелковых и чрезмыщелковых переломов бедренной кости/ В.В. Михайленко, Б.Н. Балашев. - № 92000541/14; Заявл. 14.10.92; Опубл. 10.03.96, Бюл. № 7. - 4 с. 3. А С . № 1560169 СССР, МКИ5 А 61 В 17/58. Устройство для остеосинтеза переломов дистального конца бедренной кости / М.В. Полулях. - № 2 35925 4441066/28-14; Заявл. 11.04.88; Опубл. 30.04.90, Бюл. № 16. - 2 с. 4. Международная заявка № 9708999, МКИ6 А 61 В 17/56. Внутренний фиксатор для соединения фрагментов кости при переломе - PCT/US № 96/14442; Заявл. 09.09.96; Опубл. 13.03.97. Изобретения стран мира. - 1998. - Вып. 7. - № 14.С. 70 - прототип. Фіг. 1 3 35925 Фіг. 3 Фіг. 2 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюFixator for osteosynthesis of fractures of condyle of femur
Автори англійськоюBilinskyi Petro Ivanovych
Назва патенту російськоюФиксатор для остеосинтеза переломов мыщелков бедра
Автори російськоюБилинский Петр Иванович
МПК / Мітки
МПК: A61B 17/68
Мітки: фіксатор, переломів, виростків, стегна, остеосинтезу
