Триходовий електромагнітний клапан

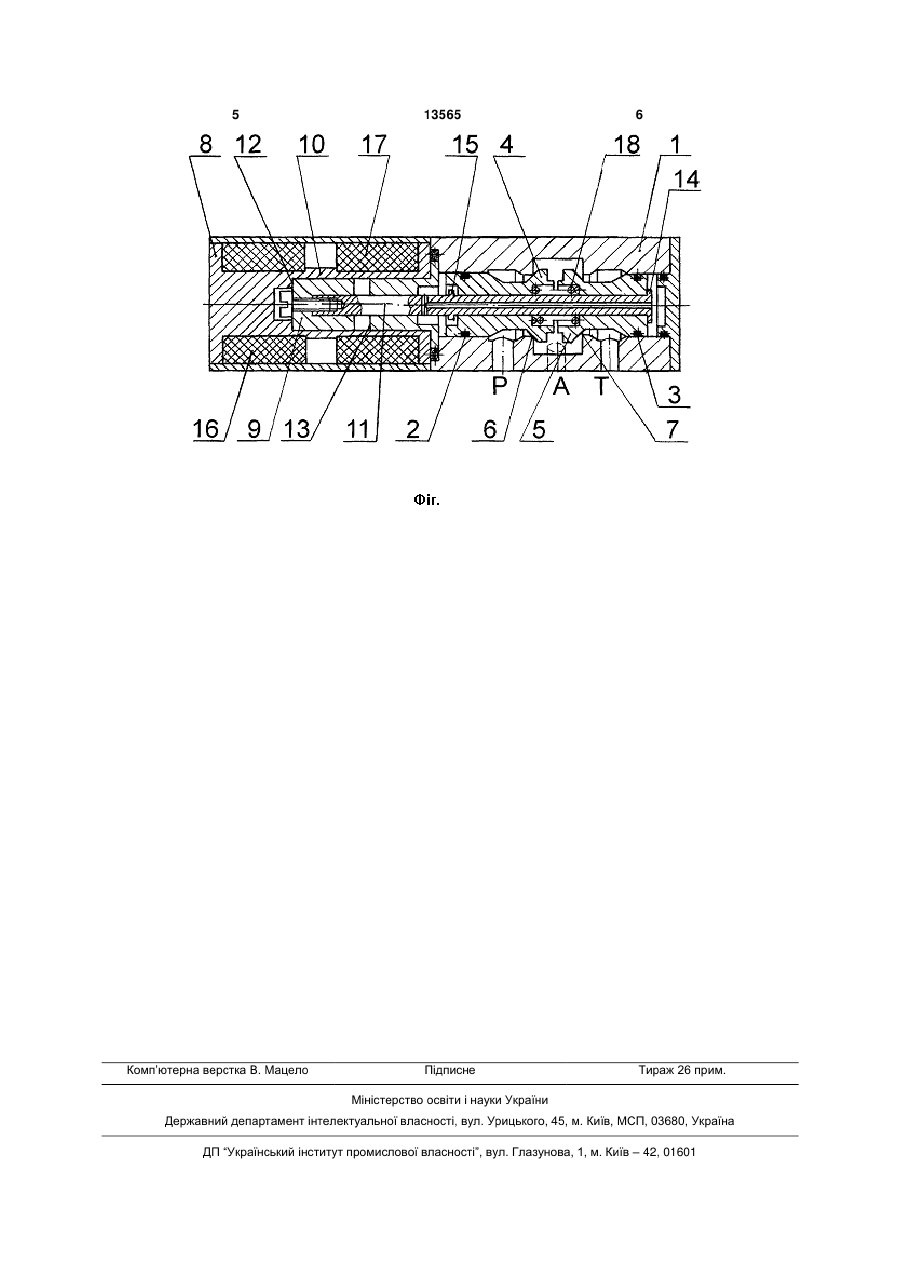

Триходовий електромагнітний клапан, що містить корпус з двома сідлами, запірний засіб з розвантажувальними поршнями, електромагніт з пов 3 13565 4 кладена задача створення триходового електробуртами 14, 15. Постійний магніт (на кресленні не магнітного клапану, в якому нове конструктивне поданий) розташований між першою та другою виконання запірного засобу разом з новим консобмотками 16, 17 електромагніту. труктивним рішенням вузла фіксації повзуна у У середині циліндричних розточок одностокрайніх положеннях, дозволяє підвищити технолоронніх запірних органів 4, 5 розташована розпірна гічність виготовлення та спростити конструкцію пружина 18 з можливістю почергового їх притискупри забезпеченні експлуатаційної надійності. вання або до сідел 6, 7, або до буртів 14, 15 штоку Корисна модель, що заявляється, як і найбли11. жчий аналог, містить корпус з двома сідлами, запіКанал Р високого тиску , канал А керування, рний засіб з розвантажувальними поршнями, елеканал Т низького тиску виконані у корпусі 1 трихоктромагніт з повзуном у трубці, що з'єднаний з дового електромагнітного клапану. запірним засобом та розвантажувальними поршПід час виготовлення триходового електроманями за допомогою вузла фіксації повзуна у крайгнітного клапану здійснюють операцію обробки ніх положеннях разом з штоком з двома опорними робочих поверхонь сідел 6, 7, при цьому забезпеповерхнями. чують лише співвісність однієї робочої поверхні Згідно корисної моделі, що заявляється, запіродностороннього запірного органу 4, 5 з робочою ний засіб з розвантажувальними поршнями викоповерхнею відповідного розвантажувального порнаний у вигляді двох односторонніх запірних оргашня 2, 3, а також співвісність робочої поверхні конів, а вузол фіксації повзуна у крайніх положеннях жного сідла 6, 7 з розточкою корпусу 1, де розміутворений розпірною пружиною, що встановлена в щений відповідний розвантажувальний поршень 2, циліндричні розточки запірних органів, при цьому 3. Таким чином, підвищується технологічність виопірні поверхні штоку є опозитними торцями двох готовлення триходового електромагнітного клапабуртів. ну. Виконання запірного засобу з розвантажуваКорисна модель, що заявляється, працює у льними поршнями у вигляді двох односторонніх такий спосіб. запірних органів, з'єднаних між собою розпірною Повзун 9 притискується полем постійного магпружиною, що встановлена в циліндричні розточки ніту до торцевого упору 12. При цьому робоча поодносторонніх запірних органів, дозволяє підвиверхня запірного органу 4 притискується до сідла щити технологічність виготовлення, оскільки під 6 завдяки дії розпірної пружини 18, а також зусилчас обробки робочих поверхонь сідел необхідно ля, що створює розвантажувальний поршень 2. забезпечувати лише співвісність однієї робочої Бурт 14 штоку 11 спирається на зовнішній торець поверхні одностороннього запірного органу з роодностороннього запірного органу 5. Канал Р вибочою поверхнею відповідного розвантажувальносокого тиску відключений від каналу А керування, го поршня, а також співвісність робочої поверхні який з'єднаний з каналом Т низького тиску. кожного сідла з розточкою корпусу, де розміщений При поданні короткого імпульсу напруги живвідповідний розвантажувальний поршень. лення у обмотку 17 електромагніту 8 повзун 9 пеВиконання вузла фіксації повзуна у крайніх реміщається і притискується полем постійного положеннях у вигляді розпірної пружини, що встамагніту до торцевого упору 13 трубки 10. При цьоновлена в циліндричні розточки односторонніх му робоча поверхня запірного органу 5 притиснута запірних органів, разом з реалізацією опірних подо сідла 7 у наслідок дії розпірної пружини 18, а верхонь штоку у вигляді опозитних поверхонь двох також зусилля, що створює розвантажувальний буртів дозволяє спростити конструкцію триходовопоршень 3. Бурт 15 штоку 11 спирається на зовніго електромагнітного клапану при забезпеченні шній торець одностороннього запірного органу 4. експлуатаційної надійності. Канал Р високого тиску підключається до каСуть корисної моделі, що заявляється, поясналу А керування, який відключається від каналу Т нюється кресленнями, на яких зображені: низького тиску. Фіг. - подовжній розріз триходового електромаПри поданні короткого імпульсу напруги живгнітного клапану. лення у обмотку 12 електромагніту 8 повзун 9 поТриходовий електромагнітний клапан містить вертається і притискується до торцевого упору 12 корпус 1, у циліндричної розточці якого розташотрубки 10. вані розвантажувальні поршні 2, 3 односторонніх Корисна модель, що заявляється, забезпечує запірних органів 4, 5. У центральної частині розтонадійне почергово з'єднання каналу А керування з чці корпусу 1 виконане розширення, що створює каналами Р і Т високого і низького тиску відповідопозитно розташовані сідла 6, 7 з можливістю взано, завдяки надійної фіксації повзуна 9 електромаємодії з робочими поверхнями односторонніх запігніту 8 у крайніх положеннях. рних органів 4 і 5. Таким чином, триходовий електромагнітний Електромагніт 8 з повзуном 9 у трубці 10 має клапан, що заявляється, дозволяє підвищити техшток 11, співвісне закріплений на повзуні 9. Трубка нологічність виготовлення та спрощення конструк10 має торцеві упори 12, 13, якими визначені ції при забезпеченні експлуатаційної надійності. крайні положення повзуна 9. Шток 11 споряджений 5 Комп’ютерна верстка В. Мацело 13565 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
