Триходовий електромагнітний клапан
Номер патенту: 26963
Опубліковано: 28.02.2000
Автори: Кисіль Віктор Леонідович, Шапіро Борис Семенович, Вовк Борис Петрович, Погребінський Володимир Самуілович
Формула / Реферат
ТРЕХХОДОВОЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН, содержащий корпус с двумя соосно расположенными седлами, попеременно перекрываемыми уплотнительными поверхностями запорных органов, взаимодействующих, друг с другом через толкатель, о т л и ч а ю щ и й с я тем, что, с целью снижения мощности привода, запорные органы установлены со стороны высокого давления, а толкатель состоит из двух частей, каждая из которых установлена на соответствующем торце якоря, причем расстояние между торцами толкателей превышает расстояние между уплотнительными седловыми поверхностями.
Текст

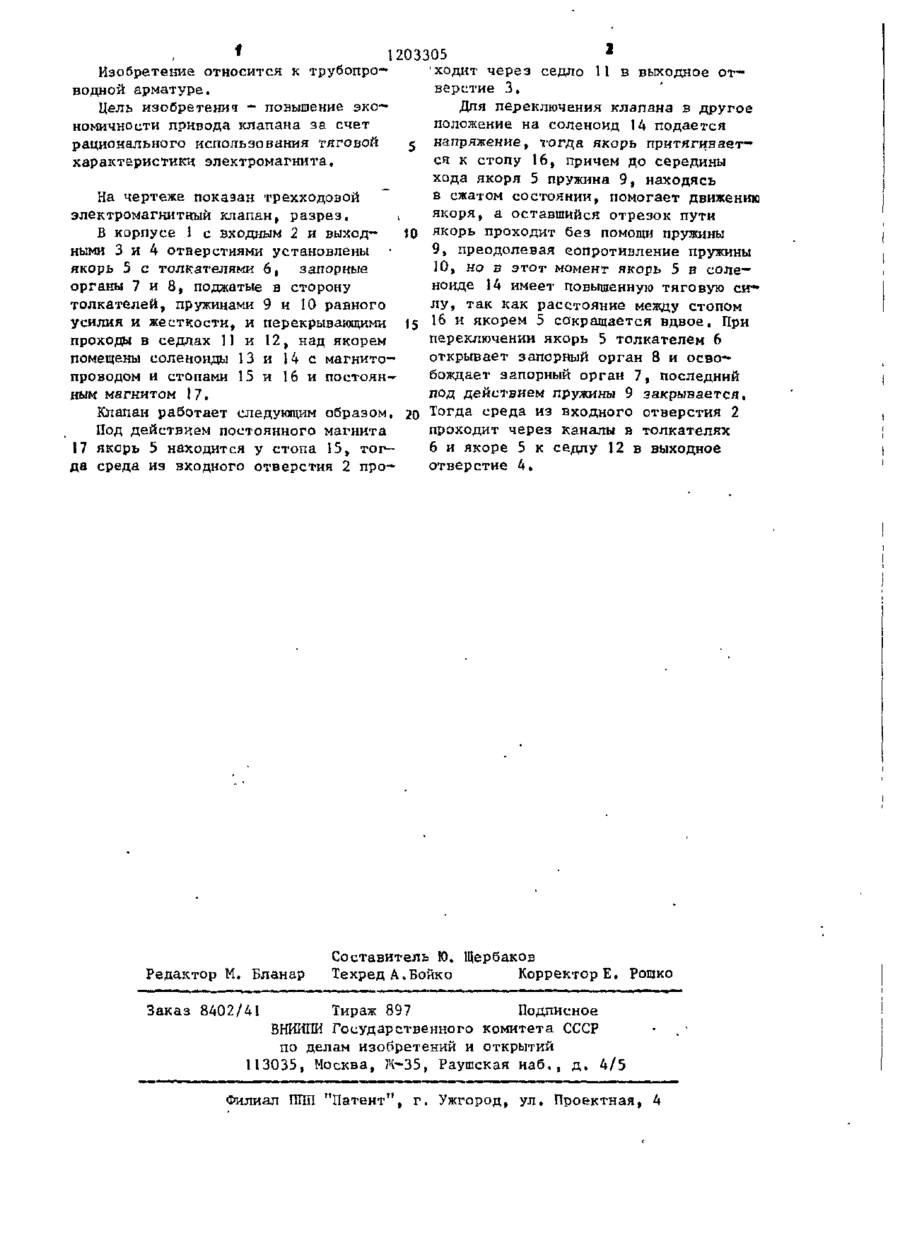

ТРЕХХОДОВОЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН, содержащий корпус с двумя соосно расположенными седлами, попе ременно перекрываемыми уплотнительными поверхностями запорных органов, взаимодействующих, друг с другом через толкатель, о т л и ч а ю щ и й с я тем, что, с целью снижения мощности привода, запорные органы установлены со стороны высокого давления, а толкатель состоит из двух частей, каждая из которых установлена на соответствующем торце якоря, причем расстояние между торцами толкателей превышает расстояние между уплотнительными седловыми поверхностями. со 00 1203305 * Изобретение относится к трубопро* •ходит через седло 11 в выходное отверстие 3, водной арматуре. Цель изобретения - повышение экоДля переключения клапана в другое положение на соленоид 14 подается номичности привода клапана за счет 5 напряжение, тогда якорь притягиваетрационального использования тяговой ся к стопу 16, причем до середины характеристики электромагнита. хода якоря 5 пружина 9, находясь в сжатом состоянии, помогает движению На чертеже показан трехходовой якоря, а оставшийся отрезок пути электромагнитный клапан, разрез, і JO якорь проходит без помощи пружины В корпусе 1 с входным 2 и выходными 3 и 4 отверстиями установлены 9, преодолевая сопротивление пружины якорь 5 с толкателями 6, запорные 10, но в этот момент якорь 5 в солеорганы 7 и 8, поджатые в сторону ноиде 14 имеет повышенную тяговую ситолкателей, пружинами 9 и 10 равного лу, так как расстояние между стопом усилия и жесткости, и перекрывающими 15 16 и якорем 5 сокращается вдвое. При проходы в седлах П и 12, над якорем переключении якорь 5 толкателем 6 помещены соленоиды 13 и 14 с магнитооткрывает запорный орган 8 и освопроводом и стопами 15 и 16 и постоянбождает запорный орган 7, последний ным магнитом 17. под действием пружины 9 закрывается. Клапан работает следующим образом. 2о Тогда среда из входного отверстия 2 проходит через каналы в толкателях Под действием постоянного магнита 6 и якоре 5 к седлу 12 в выходное 17 якорь 5 находится у стопа 15, тогда среда иэ входного отверстия 2 про— отверстие 4. Редактор М. Бланар Составитель Ю, Щербаков Техред А.Бойко Корректор Е. Рошко Заказ 8402/41 Тираж 897 Подписное ВНИЙПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ЇЇПП "Патент", г. Ужгород, ул. Проектная, 4
ДивитисяДодаткова інформація
Автори англійськоюVovk Borys Petrovych, Kysil Viktor Leonidovych, Pohrebynskyi Volodymyr Samuilovych, Shapiro Borys Semenovych
Автори російськоюВовк Борис Петрович, Кисиль Виктор Леонидович, Погребинский Владимир Самуилович, Шапиро Борис Семенович
МПК / Мітки
Мітки: клапан, триходовий, електромагнітний
