Пристрій установки датчика

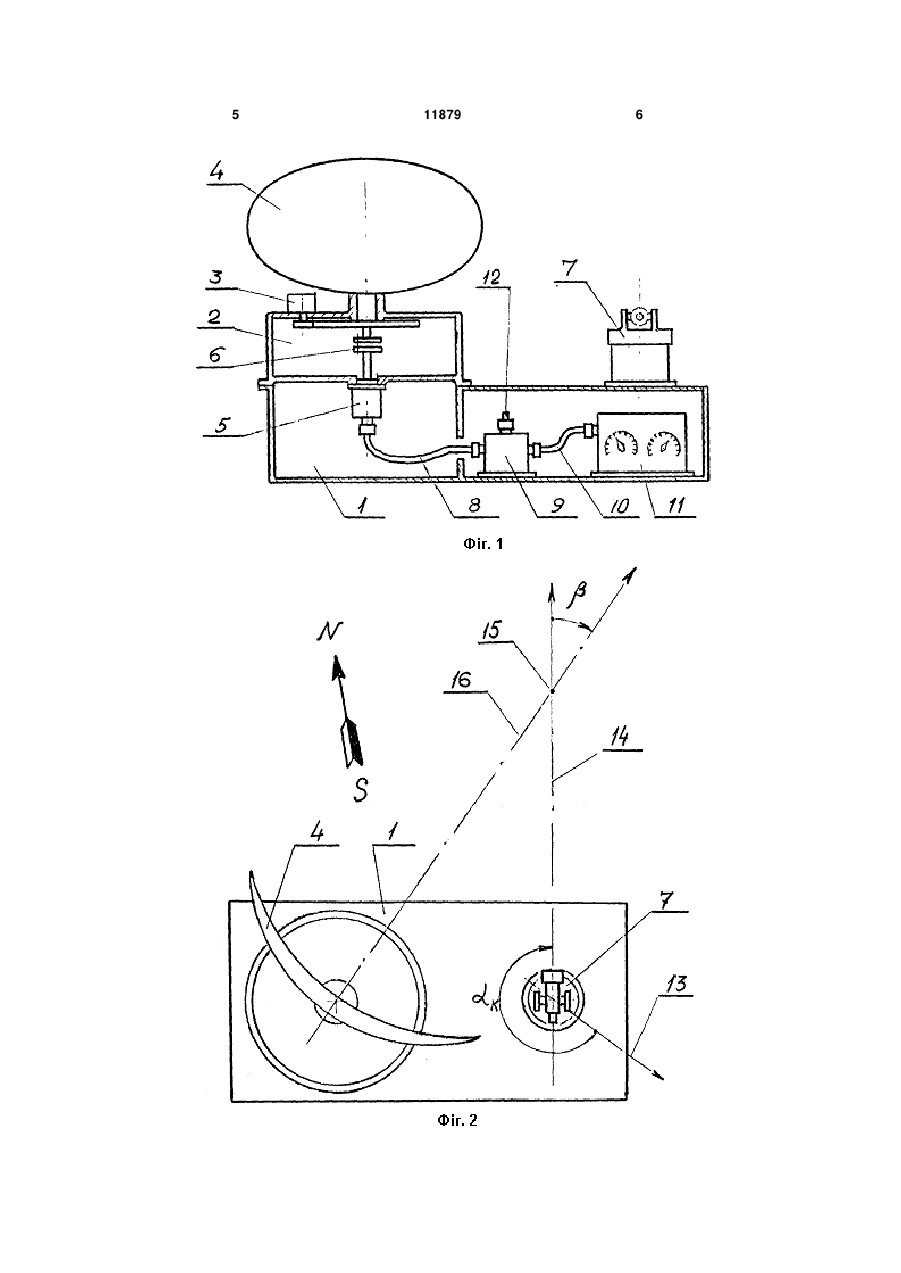

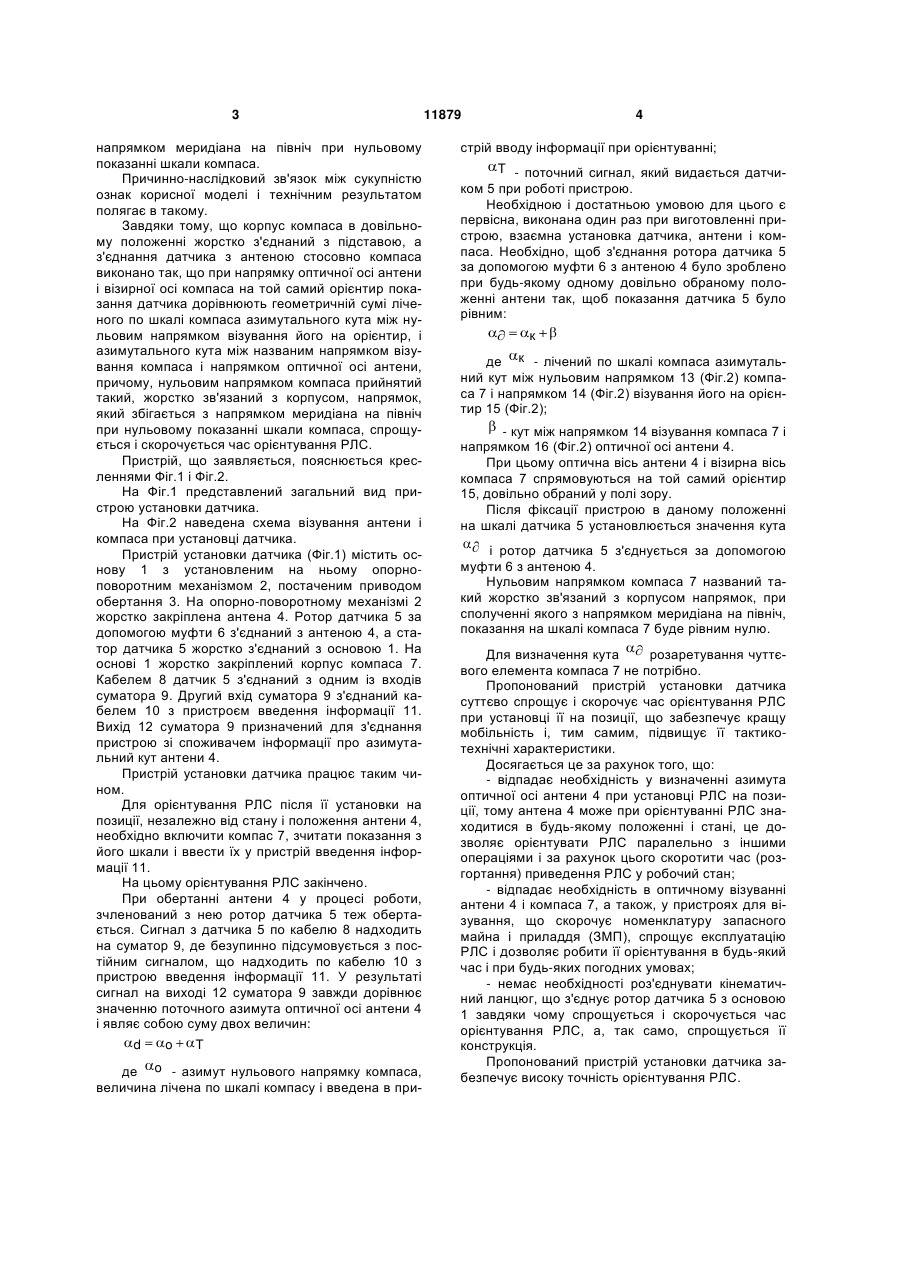

Пристрій установки датчика, що містить антену, закріплену на опорно-поворотному механізмі, установленому на основі, компас, пристрій введення інформації, датчик, ротор якого кінематично з'єднаний з антеною, а статор жорстко з'єднаний з основою, і суматор, один з входів якого з'єднаний з 3 напрямком меридіана на північ при нульовому показанні шкали компаса. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом полягає в такому. Завдяки тому, що корпус компаса в довільному положенні жорстко з'єднаний з підставою, а з'єднання датчика з антеною стосовно компаса виконано так, що при напрямку оптичної осі антени і візирної осі компаса на той самий орієнтир показання датчика дорівнюють геометричній сумі ліченого по шкалі компаса азимутального кута між нульовим напрямком візування його на орієнтир, і азимутального кута між названим напрямком візування компаса і напрямком оптичної осі антени, причому, нульовим напрямком компаса прийнятий такий, жорстко зв'язаний з корпусом, напрямок, який збігається з напрямком меридіана на північ при нульовому показанні шкали компаса, спрощується і скорочується час орієнтування РЛС. Пристрій, що заявляється, пояснюється кресленнями Фіг.1 і Фіг.2. На Фіг.1 представлений загальний вид пристрою установки датчика. На Фіг.2 наведена схема візування антени і компаса при установці датчика. Пристрій установки датчика (Фіг.1) містить основу 1 з установленим на ньому опорноповоротним механізмом 2, постаченим приводом обертання 3. На опорно-поворотному механізмі 2 жорстко закріплена антена 4. Ротор датчика 5 за допомогою муфти 6 з'єднаний з антеною 4, а статор датчика 5 жорстко з'єднаний з основою 1. На основі 1 жорстко закріплений корпус компаса 7. Кабелем 8 датчик 5 з'єднаний з одним із входів суматора 9. Другий вхід суматора 9 з'єднаний кабелем 10 з пристроєм введення інформації 11. Вихід 12 суматора 9 призначений для з'єднання пристрою зі споживачем інформації про азимутальний кут антени 4. Пристрій установки датчика працює таким чином. Для орієнтування РЛС після її установки на позиції, незалежно від стану і положення антени 4, необхідно включити компас 7, зчитати показання з його шкали і ввести їх у пристрій введення інформації 11. На цьому орієнтування РЛС закінчено. При обертанні антени 4 у процесі роботи, зчленований з нею ротор датчика 5 теж обертається. Сигнал з датчика 5 по кабелю 8 надходить на суматор 9, де безупинно підсумовується з постійним сигналом, що надходить по кабелю 10 з пристрою введення інформації 11. У результаті сигнал на виході 12 суматора 9 завжди дорівнює значенню поточного азимута оптичної осі антени 4 і являє собою суму двох величин: d o T де o - азимут нульового напрямку компаса, величина лічена по шкалі компасу і введена в при 11879 4 стрій вводу інформації при орієнтуванні; T - поточний сигнал, який видається датчиком 5 при роботі пристрою. Необхідною і достатньою умовою для цього є первісна, виконана один раз при виготовленні пристрою, взаємна установка датчика, антени і компаса. Необхідно, щоб з'єднання ротора датчика 5 за допомогою муфти 6 з антеною 4 було зроблено при будь-якому одному довільно обраному положенні антени так, щоб показання датчика 5 було рівним: к де к - лічений по шкалі компаса азимутальний кут між нульовим напрямком 13 (Фіг.2) компаса 7 і напрямком 14 (Фіг.2) візування його на орієнтир 15 (Фіг.2); - кут між напрямком 14 візування компаса 7 і напрямком 16 (Фіг.2) оптичної осі антени 4. При цьому оптична вісь антени 4 і візирна вісь компаса 7 спрямовуються на той самий орієнтир 15, довільно обраний у полі зору. Після фіксації пристрою в даному положенні на шкалі датчика 5 установлюється значення кута і ротор датчика 5 з'єднується за допомогою муфти 6 з антеною 4. Нульовим напрямком компаса 7 названий такий жорстко зв'язаний з корпусом напрямок, при сполученні якого з напрямком меридіана на північ, показання на шкалі компаса 7 буде рівним нулю. Для визначення кута розаретування чуттєвого елемента компаса 7 не потрібно. Пропонований пристрій установки датчика суттєво спрощує і скорочує час орієнтування РЛС при установці її на позиції, що забезпечує кращу мобільність і, тим самим, підвищує її тактикотехнічні характеристики. Досягається це за рахунок того, що: - відпадає необхідність у визначенні азимута оптичної осі антени 4 при установці РЛС на позиції, тому антена 4 може при орієнтуванні РЛС знаходитися в будь-якому положенні і стані, це дозволяє орієнтувати РЛС паралельно з іншими операціями і за рахунок цього скоротити час (розгортання) приведення РЛС у робочий стан; - відпадає необхідність в оптичному візуванні антени 4 і компаса 7, а також, у пристроях для візування, що скорочує номенклатуру запасного майна і приладдя (ЗМП), спрощує експлуатацію РЛС і дозволяє робити її орієнтування в будь-який час і при будь-яких погодних умовах; - немає необхідності роз'єднувати кінематичний ланцюг, що з'єднує ротор датчика 5 з основою 1 завдяки чому спрощується і скорочується час орієнтування РЛС, а, так само, спрощується її конструкція. Пропонований пристрій установки датчика забезпечує високу точність орієнтування РЛС. 5 11879 6 7 Комп’ютерна верстка Д. Дорошенко 11879 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
