Пристрій для подачі води в двигун внутрішнього згорання

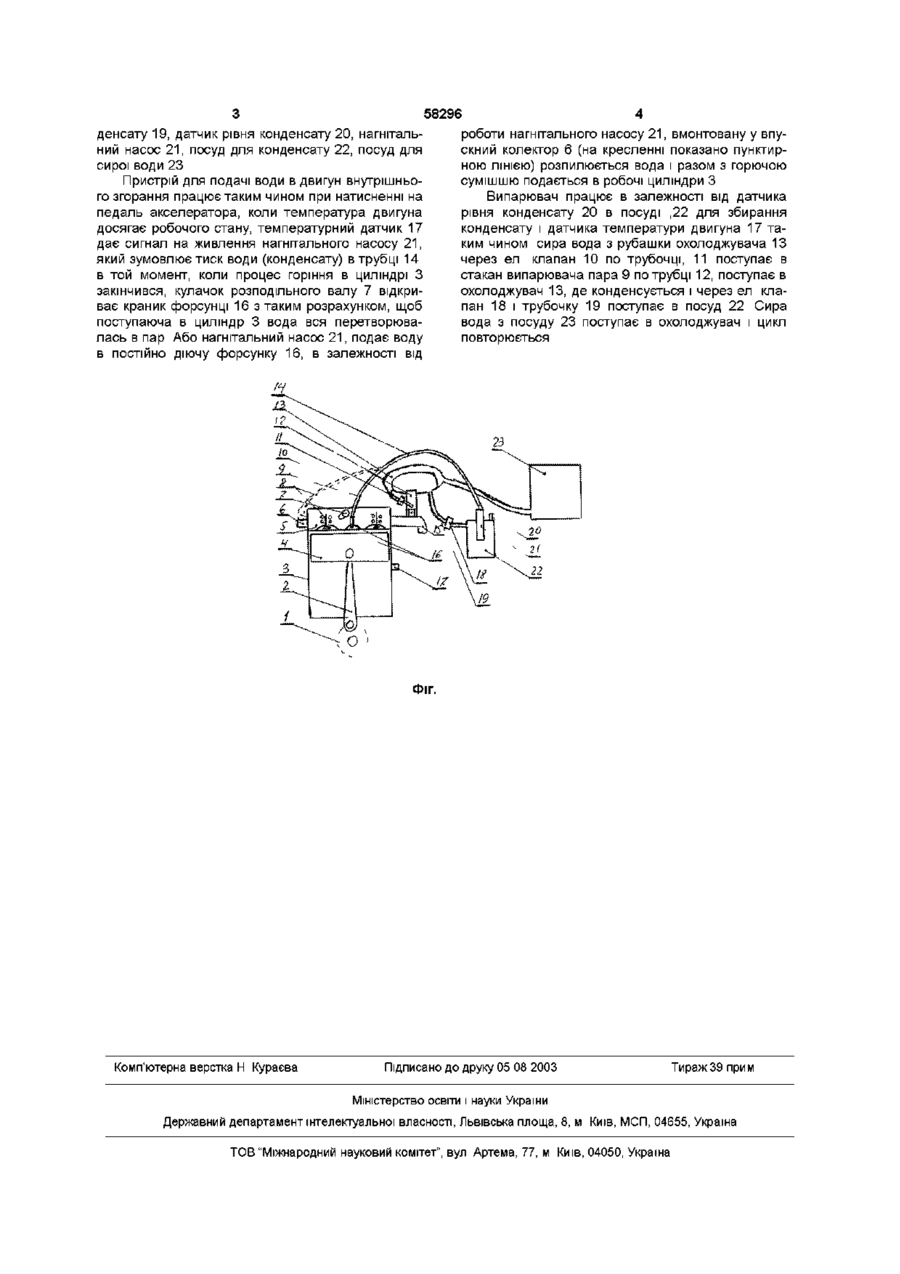

Пристрій для подачі води в двигун внутрішнього згорання, що складається з впускного трубопроводу, бака з водою, карбюратора із змішувальною камерою, водяного жиклера, вмонтованого в розпилювальній камері, з'єднання розпилювальної камери із змішувальною виконано за допомогою отвору в змішувальній камері в МІСЦІ розташування дросельної заслінки, причому в МІСЦІ з'єднання карбюратора і впускного трубопроводу вмонтовані пелюсткова прокладка і турбіна з можливістю обертання, який відрізняється тим, що на вихідному колекторі відпрацьованих газів змонтовано стакан випарника, на який одягнена трубка паропроводу з охолоджувачем пару, посудом для збирання конденсату, розташованим в зручному МІСЦІ, нагнітальним насосом і форсункою з розпилювачем, розташованою в головці блока або на вхідному колекторі, а також посудом для сирої води Винахід належить до машинобудівної галузі а саме до двигунів внутрішнього згорання ВІДОМІ пристрої для подачі води в двигун внутрішнього згорання, що мають бак для води, карбюратор із змішувального камерою, водяний жиклер, розпилювальну камеру, впускний трубопровод (див патент Роси № 2015397 від 01 02 88 р журнал "Открытие и изобретение» № 12 за 1994 р) Найбільше близьким аналогом пристрою, що вибраний як прототип, є патент Роси № 2015397 від 01 02 88 р , що має бак для води, карбюратор із змішувальною камерою, водяний жиклер, розпилювальну камеру і впускний трубопровід (література та ж) При роботі такого пристрою використовується карбюратор/ що в сучасному машинобудуванні витісняється більш економічною топливною апаратурою, а також використовується сира вода, що має в собі різні домішки, які негативно діють на роботу циліндрів і на сам пристрій, а використовувати готову дистильовану воду дорого В основу винаходу поставлена задача усунути вищевказані недоліки Поставлена задача вирішується тим, що в пристрої для подачі води в двигун внутрішнього згорання, що складається з впускного трубопроводу, бака з водою, карбюратора із змішуючою камерою, водяного жиклера, вмонтованого в розпи лювальній камері, з єднання розпилювальній камери із змішувальною, виконано за допомогою отвору в змішувальній камері в МІСЦІ розташування дросельної заслонки, причому в МІСЦІ з'єднання карбюратора і впускного трубопроводу вмонтована пелюсткова прокладка і турбіна з можливістю обертання, згідно з винаходом на вихідному колекторі відпрацьованих газів змонтовано стакан, на який одягнена трубка паропроводу з оходжувачем пару, посудом для збирання конденсату, розташованого в зручному МІСЦІ, нагнітальним насосом і форсункою з розпилювачем, розташованою в головці блока, або на вхідному колекторі, а також посудом для сирої води Запропонована конструкція забезпечує надійність роботи пристрою и двигуна з використанням дистильованої води приватного виробництва, також без використання карбюратора Суть винаходу пояснюється кресленням, на якому схематично показана конструкція, що вміщує в собі робочий циліндр 3, поршень 4, колінчастий вал 1, шатун 2, головку блока 5, вхідний колектор 6, розподільчий вал 7, клапанів 8, вихідний колектор 15, стакан випарювача 9, електроклапан подачі сирої води 10, трубка подачі сирої води 11, трубка паропроводу 12, охолоджувач 13, трубка подачі конденсату на форсунку 14, форсунці розпилювача 16, датчика температури двигуна 17, клапан відбору конденсату 18, трубка відбору кон (О 00 ю 58296 денсату 19, датчик рівня конденсату 20, нагнітальний насос 2 1 , посуд для конденсату 22, посуд для сирої води 23 Пристрій для подачі води в двигун внутрішнього згорання працює таким чином при натисненні на педаль акселератора, коли температура двигуна досягає робочого стану, температурний датчик 17 дає сигнал на живлення нагнітального насосу 2 1 , який зумовлює тиск води (конденсату) в трубці 14 в той момент, коли процес горіння в циліндрі З закінчився, кулачок розподільного валу 7 відкриває краник форсунці 16 з таким розрахунком, щоб поступаюча в циліндр 3 вода вся перетворювалась в пар Або нагнітальний насос 2 1 , подає воду в постійно діючу форсунку 16, в залежності від роботи нагнітального насосу 21, вмонтовану у впускний колектор 6 (на кресленні показано пунктирною ЛІНІЄЮ) розпилюється вода і разом з горючою сумішшю подається в робочі циліндри З Випарювач працює в залежності від датчика рівня конденсату 20 в посуді ,22 для збирання конденсату і датчика температури двигуна 17 таким чином сира вода з рубашки охолоджувача 13 через ел клапан 10 по трубочці, 11 поступає в стакан випарювача пара 9 по трубці 12, поступає в охолоджувач 13, де конденсується і через ел клапан 18 і трубочку 19 поступає в посуд 22 Сира вода з посуду 23 поступає в охолоджувач і цикл повторюється 23 Фіг. Комп'ютерна верстка Н Кураєва Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
