Пристрій димоподавляння

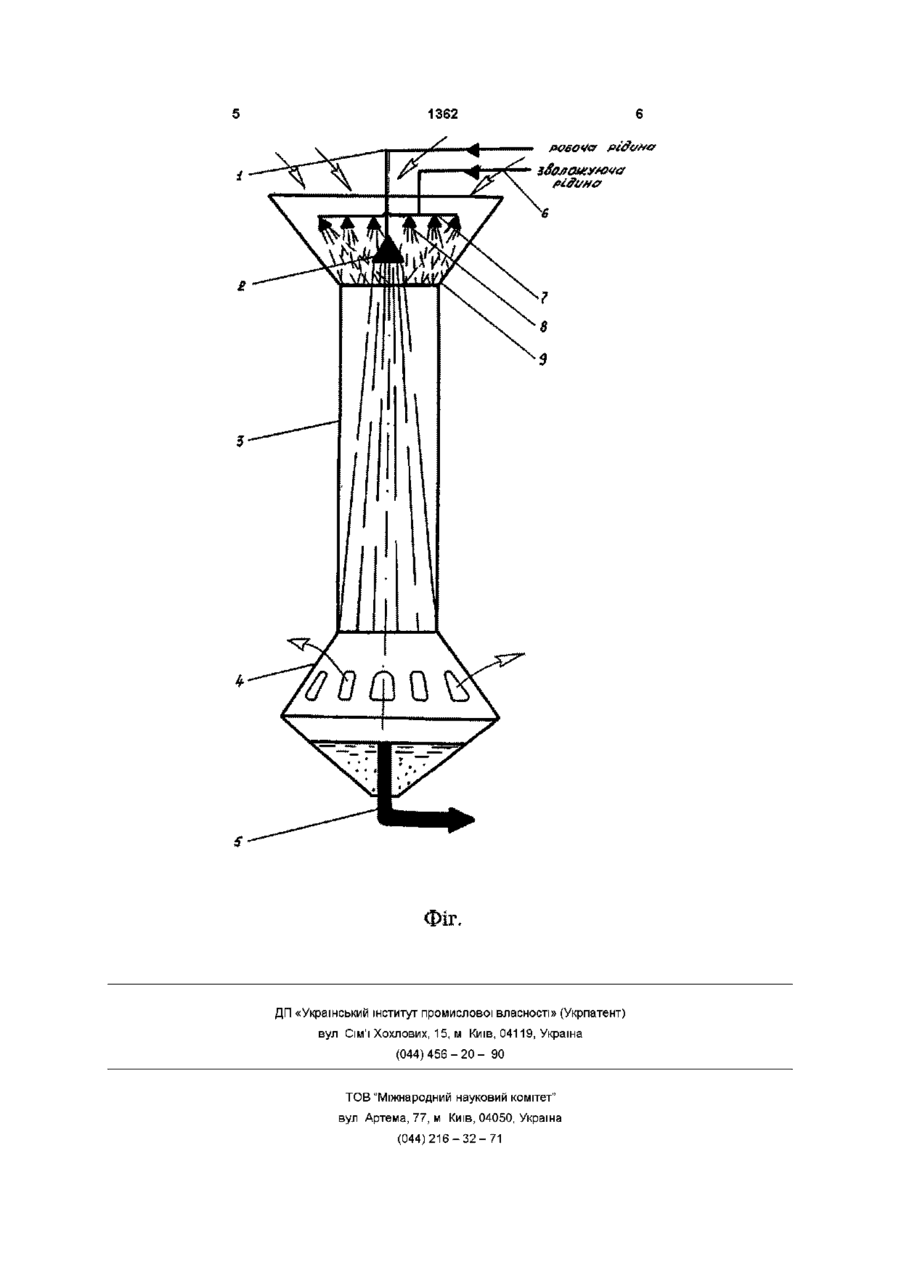

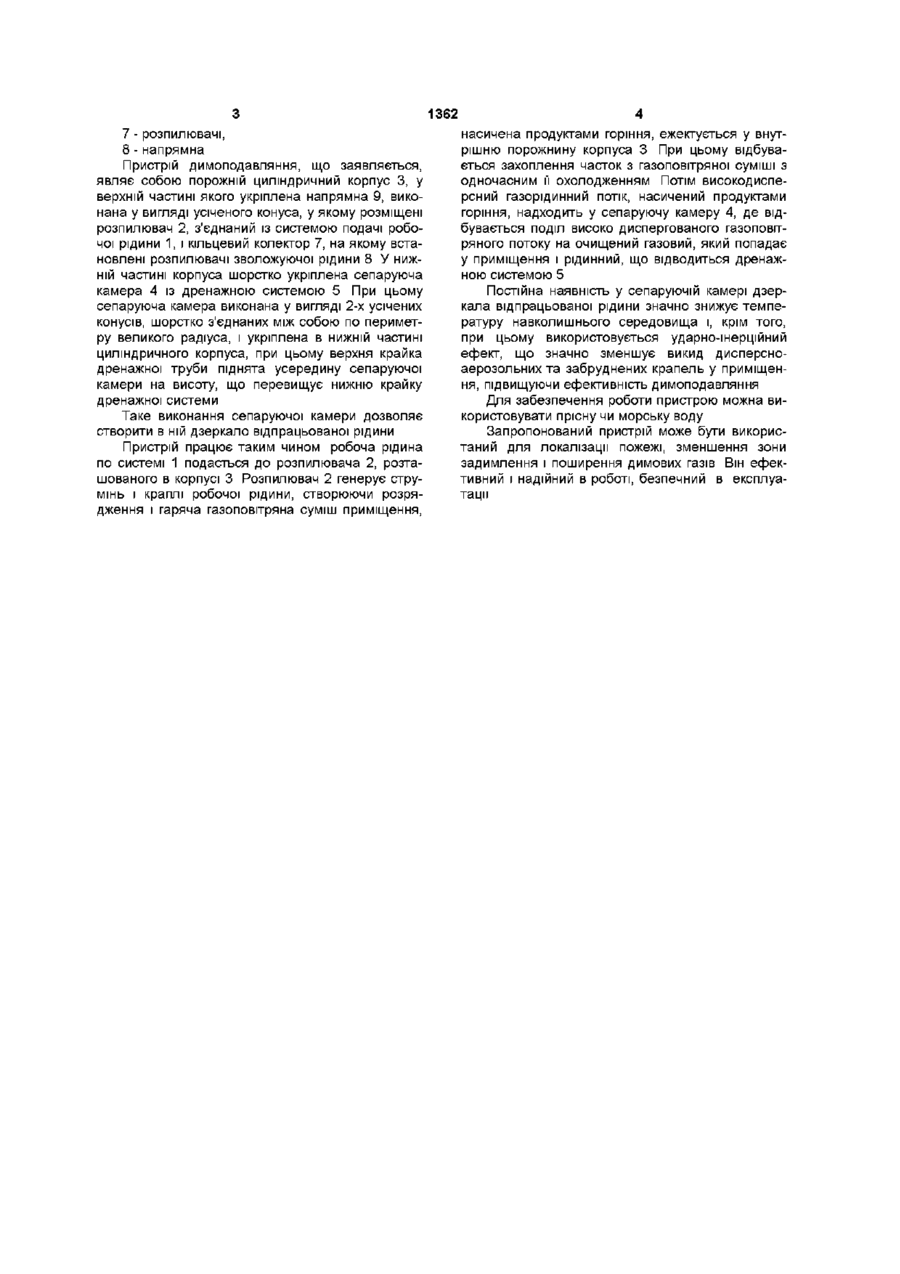

Пристрій димоподавляння, який містить циліндричний корпус, направляючий апарат, виготовлений у вигляді зрізаного конуса, у верхній частині якого встановлено колектор з форсунками і сепа руючу камеру з дренажною системою, який відрізняється тим, що сепаруюча камера виготовлена у вигляді двох зрізаних конусів, жорстко з'єднаних між собою по периметру великого радіуса, та закріплена в нижній частині циліндричного корпуса, при цьому верхня крайка дренажної труби піднята усередину сепаруючої камери на висоту, яка перевищує нижню крайку дренажної системи, створюючи тим самим усередині сепаруючої камери дзеркало відпрацьованої рідини Винахід відноситься до галузі протипожежної техніки, а саме до пристроїв, що запобігають проникненню чи поширенню диму в окремі частини будівель Воно може використовуватися для локалізації пожежі, зменшення зони задимлення і поширення димових газів ВІДОМІ пристрої, де використовується вода як засіб гасіння і локалізації пожеж, у яких формується потік дрібнодиспергованого газорідинного середовища Дані пристрої являють собою ежекційний скрубер для мокрого очищення газів і їхнього охолодження Пристрій містить порожній, вертикально розташований корпус охолоджувача з дифузором, усередині якого розміщена одноструменева форсунка для розпилювання робочої рідини (див Довідник по пило- і золовловленню Під ред Русанова А А М Енерговидав , 1983) До істотних недоліків даного пристрою варто віднести великий коефіцієнт проскакування аерозолів з дрібною дисперсністю, незначний коефіцієнт ежектуючої здатності пристрою і значна його енергоємність Найбільш близьким по більшості істотних ознак до винаходу, що заявляється, є пристрій очищення газоповітряного середовища ізольованого приміщення від твердої фази диму при пожежі, що містить корпус, розпилювач, сепаруючу камеру, систему подачі робочої рідини і дренажну систему При цьому очищення газоповітряного середовища від дисперсної фази диму відбуваєть ся в сепаруючій камері з наступним відводом відпрацьованої рідини через дренажну систему (див патент України № 25307, МКВ А62 В 3/00 від 25 12 98, Бюл №6) Однак, даний пристрій не достатньо ефективно очищає газоповітряне середовище і вимагає великої витрати робочої рідини В основу винаходу поставлене завдання підвищити ефективність очищення газоповітряного середовища за рахунок створення дзеркала в сепаруючій камері і використання при цьому ударношерційного ефекту, а також знизити температуру газоповітряного середовища Сутність винаходу полягає в тім, що в пристрої, що заявляється, сепаруюча камера виконана у вигляді двох усічених конусів, шорстко з'єднаних між собою по периметру великих радіусів, і укріплена в нижній частині циліндричного корпуса, при цьому верхня крайка центральної дренажної труби піднята усередину сепаруючої камери на висоту, що перевищує нижню крайку дренажної системи Така конструкція сепаруючої камери дозволяє створити в ній дзеркало відпрацьованої рідини На фіг наданий загальний вигляд димоподавлювача, де 1 - система подачі робочої рідини, 2 - розпилювач, 3 - порожній циліндричний корпус, 4 - сепаруюча камера, 5 - дренажна труба, 6 - система подачі зволожуючої рідини, (О со 1362 7 - розпилювачі, 8 - напрямна Пристрій димоподавляння, що заявляється, являє собою порожній циліндричний корпус 3, у верхній частині якого укріплена напрямна 9, виконана у вигляді усіченого конуса, у якому розміщені розпилювач 2, з'єднаний із системою подачі робочої рідини 1, і кільцевий колектор 7, на якому встановлені розпилювачі зволожуючої рідини 8 У нижній частині корпуса шорстко укріплена сепаруюча камера 4 із дренажною системою 5 При цьому сепаруюча камера виконана у вигляді 2-х усічених конусів, шорстко з'єднаних між собою по периметру великого радіуса, і укріплена в нижній частині циліндричного корпуса, при цьому верхня крайка дренажної труби піднята усередину сепаруючої камери на висоту, що перевищує нижню крайку дренажної системи Таке виконання сепаруючої камери дозволяє створити в ній дзеркало відпрацьованої рідини Пристрій працює таким чином робоча рідина по системі 1 подасться до розпилювача 2, розташованого в корпусі 3 Розпилювач 2 генерує струмінь і краплі робочої рідини, створюючи розрядження і гаряча газоповітряна суміш приміщення, насичена продуктами горіння, ежектується у внутрішню порожнину корпуса 3 При цьому відбувається захоплення часток з газоповітряної суміші з одночасним її охолодженням Потім високодисперсний газорідинний потік, насичений продуктами горіння, надходить у сепаруючу камеру 4, де відбувається поділ високо диспергованого газоповітряного потоку на очищений газовий, який попадає у приміщення і рідинний, що відводиться дренажною системою 5 Постійна наявність у сепаруючій камері дзеркала відпрацьованої рідини значно знижує температуру навколишнього середовища і, крім того, при цьому використовується ударно-шерційний ефект, що значно зменшує викид дисперсноаерозольних та забруднених крапель у приміщення, підвищуючи ефективність димоподавляння Для забезпечення роботи пристрою можна використовувати прісну чи морську воду Запропонований пристрій може бути використаний для локалізації пожежі, зменшення зони задимлення і поширення димових газів Він ефективний і надійний в роботі, безпечний в експлуатації 1362 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
