Пристрій опорний гірничої машини

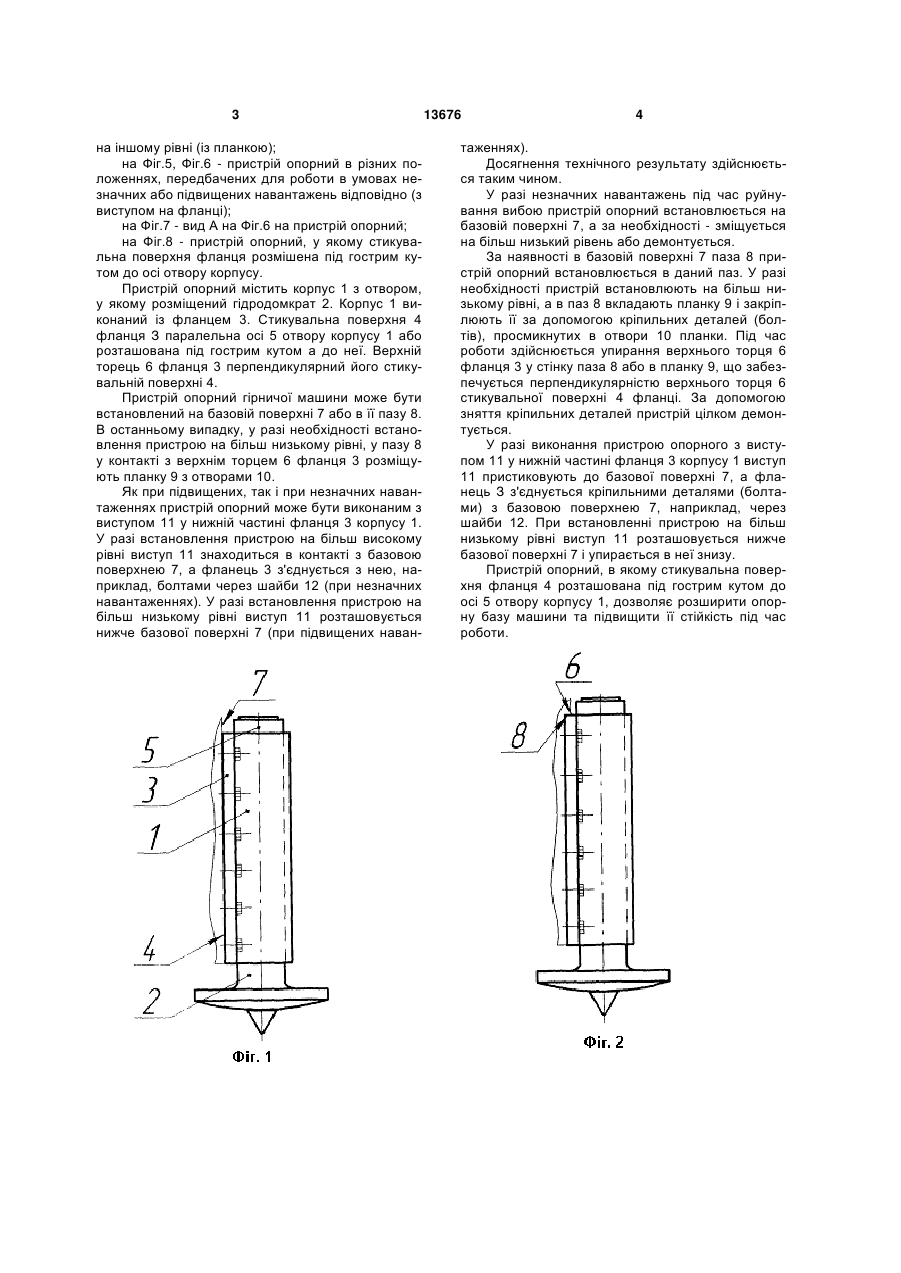

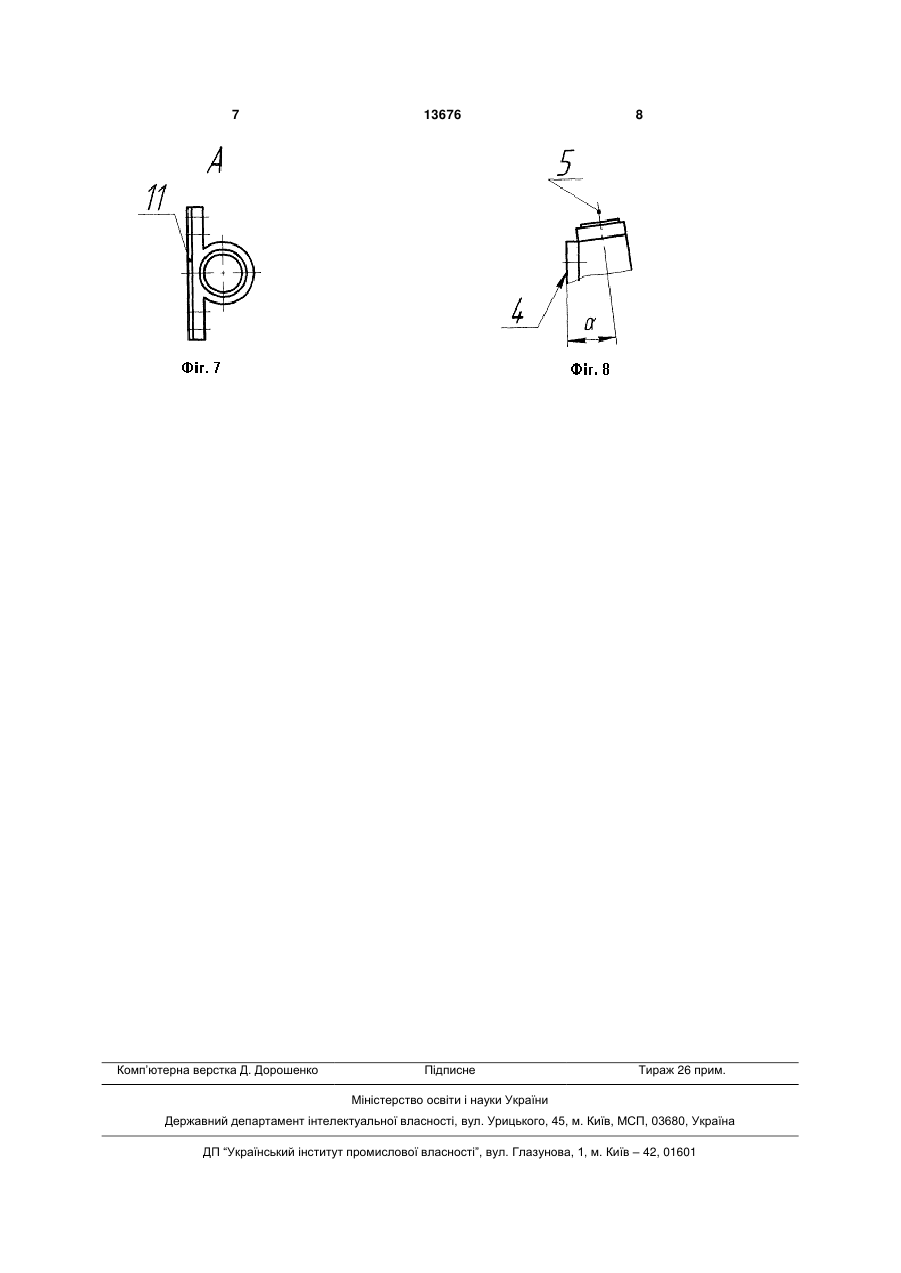

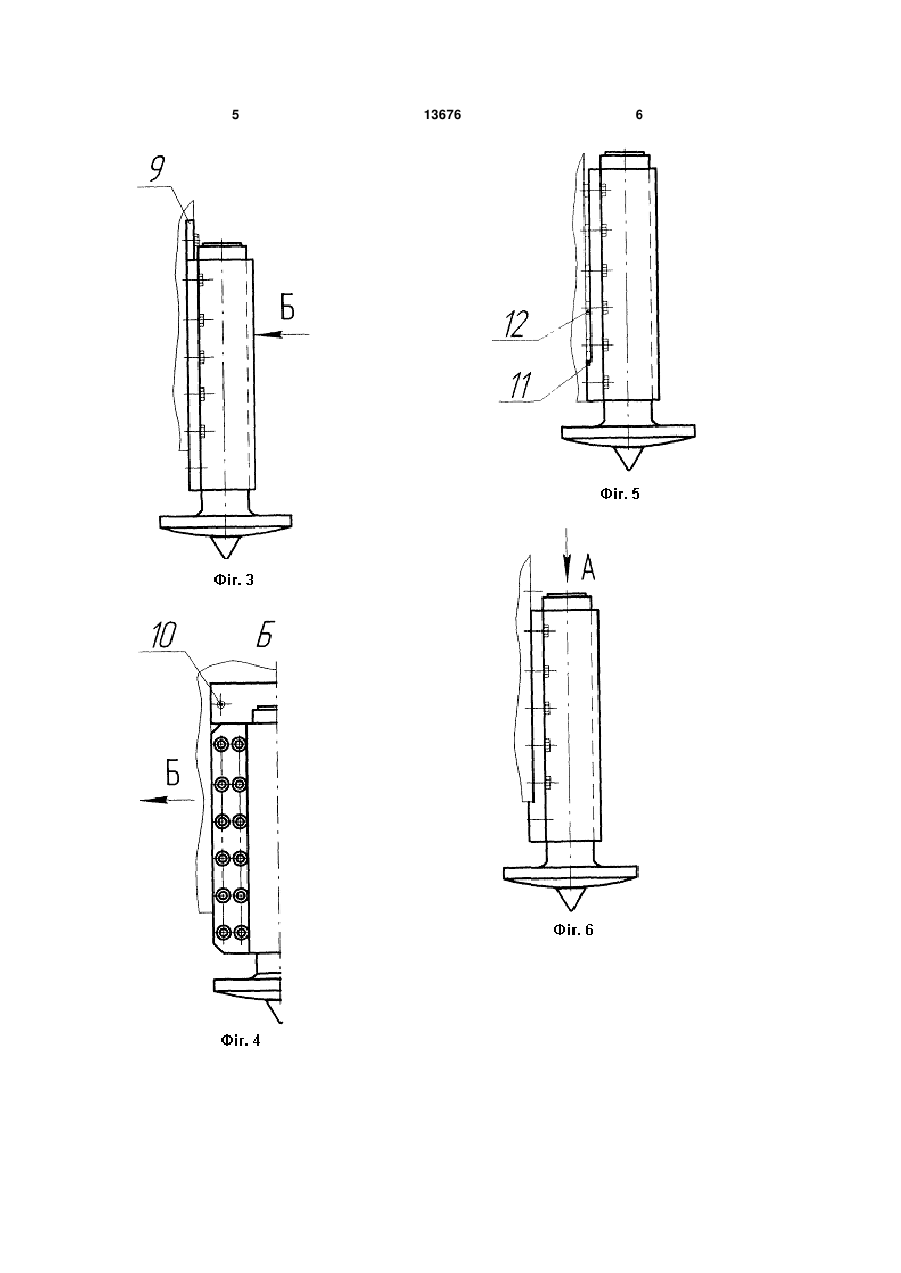

1. Пристрій опорний гірничої машини, що містить корпус з отвором, у якому розміщений гідродомкрат, який відрізняється тим, що корпус виконаний із фланцем, стикувальна поверхня якого паралельна осі отвору або розташована під гострим кутом до неї, а його верхній торець перпендикулярний стикувальній поверхні. 2. Пристрій за п. 1, який відрізняється тим, що він оснащений планкою з отворами, встановленою в контакті з верхнім торцем фланця. 3. Пристрій за п. 1, який відрізняється тим, що фланець у нижній частині виконаний з виступом. (19) (21) u200509476 (22) 10.10.2005 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Омеляненко Володимир Миколайович, Мізін Вадим Олександрович, Полунін Сергій Андрійович, Крайсвітний Сергій Вікторович (73) Донецький державний науково-дослідний, проектно-конструкторський та експериментальний інститут комплексної механізації шахт "Дондіпровуглемаш" 3 на іншому рівні (із планкою); на Фіг.5, Фіг.6 - пристрій опорний в різних положеннях, передбачених для роботи в умовах незначних або підвищених навантажень відповідно (з виступом на фланці); на Фіг.7 - вид А на Фіг.6 на пристрій опорний; на Фіг.8 - пристрій опорний, у якому стикувальна поверхня фланця розмішена під гострим кутом до осі отвору корпусу. Пристрій опорний містить корпус 1 з отвором, у якому розміщений гідродомкрат 2. Корпус 1 виконаний із фланцем 3. Стикувальна поверхня 4 фланця З паралельна осі 5 отвору корпусу 1 або розташована під гострим кутом а до неї. Верхній торець 6 фланця 3 перпендикулярний його стикувальній поверхні 4. Пристрій опорний гірничої машини може бути встановлений на базовій поверхні 7 або в її пазу 8. В останньому випадку, у разі необхідності встановлення пристрою на більш низькому рівні, у пазу 8 у контакті з верхнім торцем 6 фланця 3 розміщують планку 9 з отворами 10. Як при підвищених, так і при незначних навантаженнях пристрій опорний може бути виконаним з виступом 11 у нижній частині фланця 3 корпусу 1. У разі встановлення пристрою на більш високому рівні виступ 11 знаходиться в контакті з базовою поверхнею 7, а фланець 3 з'єднується з нею, наприклад, болтами через шайби 12 (при незначних навантаженнях). У разі встановлення пристрою на більш низькому рівні виступ 11 розташовується нижче базової поверхні 7 (при підвищених наван 13676 4 таженнях). Досягнення технічного результату здійснюється таким чином. У разі незначних навантажень під час руйнування вибою пристрій опорний встановлюється на базовій поверхні 7, а за необхідності - зміщується на більш низький рівень або демонтується. За наявності в базовій поверхні 7 паза 8 пристрій опорний встановлюється в даний паз. У разі необхідності пристрій встановлюють на більш низькому рівні, а в паз 8 вкладають планку 9 і закріплюють її за допомогою кріпильних деталей (болтів), просмикнутих в отвори 10 планки. Під час роботи здійснюється упирання верхнього торця 6 фланця 3 у стінку паза 8 або в планку 9, що забезпечується перпендикулярністю верхнього торця 6 стикувальної поверхні 4 фланці. За допомогою зняття кріпильних деталей пристрій цілком демонтується. У разі виконання пристрою опорного з виступом 11 у нижній частині фланця 3 корпусу 1 виступ 11 пристиковують до базової поверхні 7, а фланець З з'єднується кріпильними деталями (болтами) з базовою поверхнею 7, наприклад, через шайби 12. При встановленні пристрою на більш низькому рівні виступ 11 розташовується нижче базової поверхні 7 і упирається в неї знизу. Пристрій опорний, в якому стикувальна поверхня фланця 4 розташована під гострим кутом до осі 5 отвору корпусу 1, дозволяє розширити опорну базу машини та підвищити її стійкість під час роботи. 5 13676 6 7 Комп’ютерна верстка Д. Дорошенко 13676 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
