Осьовий вентилятор
Номер патенту: 1436
Опубліковано: 15.10.2002
Автори: Іванов Сергій Констянтинович, Сенніков Віталій Федорович, Костенко Володимир Анатолійович, Хоружий Олександр Миколайович, Лаптєв Анатолій Григорович, Косарєв Василь Васильович, Мізін Вадим Олександрович
Формула / Реферат
Осьовий вентилятор, що містить корпус з кільцевою камерою, обмеженою з боку проточної частини статорним кільцем, встановлене у корпусі робоче лопатне колесо й розміщені в камері кільцеві ґрати випрямних лопаток, що утворюють міжлопатні канали, сполучені на вході й виході з проточною частиною, при цьому вихідні кромки випрямних лопаток розташовані паралельно осі вентилятора й мають у радіальному перерізі дугоподібну форму, угнутий бік вихідної ділянки кожної випрямної лопатки звернений до угнутого боку лопаток робочого колеса, відношення внутрішнього діаметра корпусу до зовнішнього діаметра лопаток робочого колеса дорівнює 1-1,01, а відношення діаметра статорного кільця до зовнішнього діаметра лопаток робочого колеса дорівнює 1,01-1,05, який відрізняється тим, що передня за рухом потоку повітря торцева стінка кільцевої камери корпусу має форму зрізаного конуса з меншою основою, оберненою в бік лопаток робочого колеса, при цьому відношення ширини кільцевої камери до зовнішнього діаметра лопаток робочого колеса знаходиться в інтервалі 0,2-0,28, а випрямні лопатки встановлені з кроком, що визначається з нерівності 0,7<b/t<l,4, де b - хорда випрямної лопатки, t - крок між сусідніми лопатками.
Текст

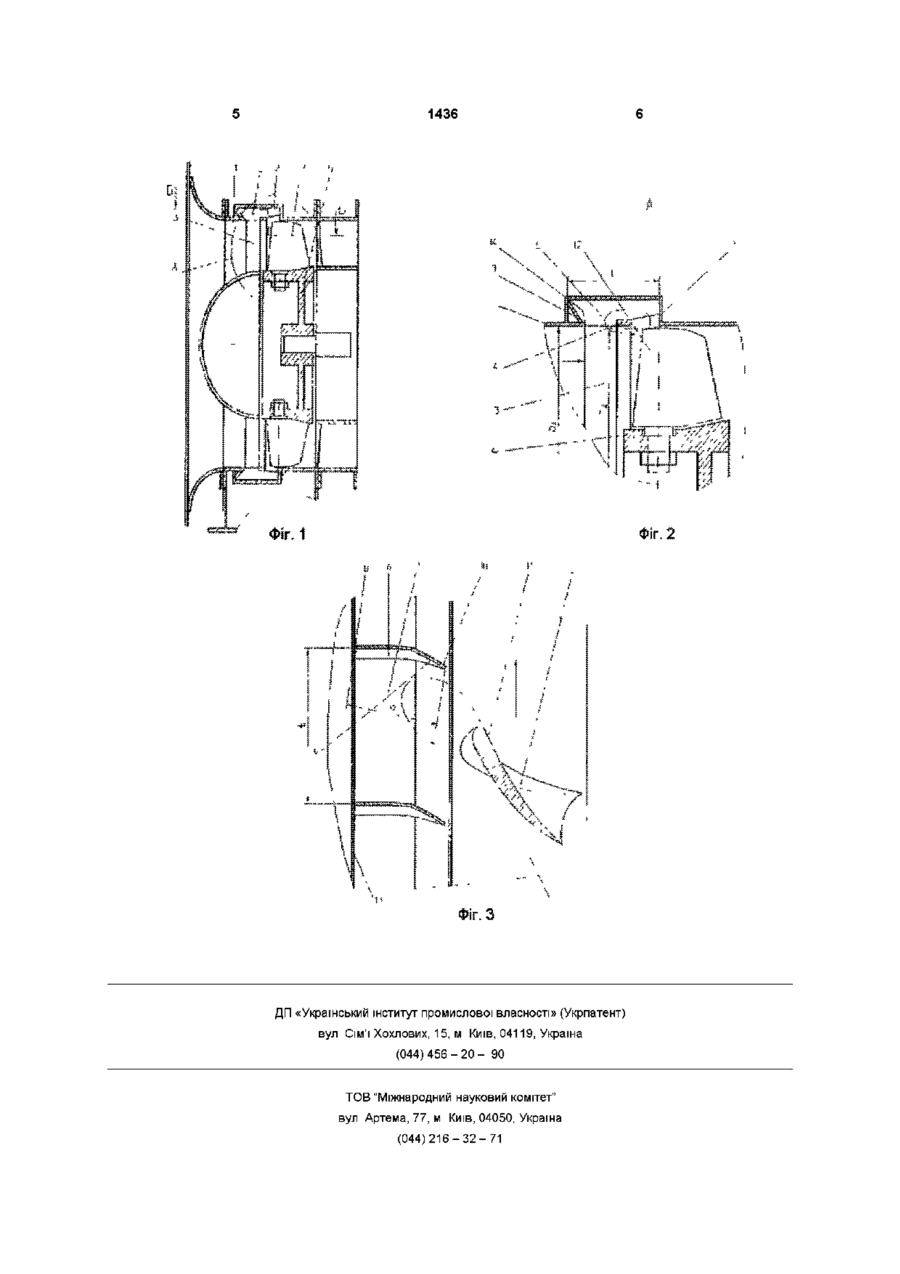

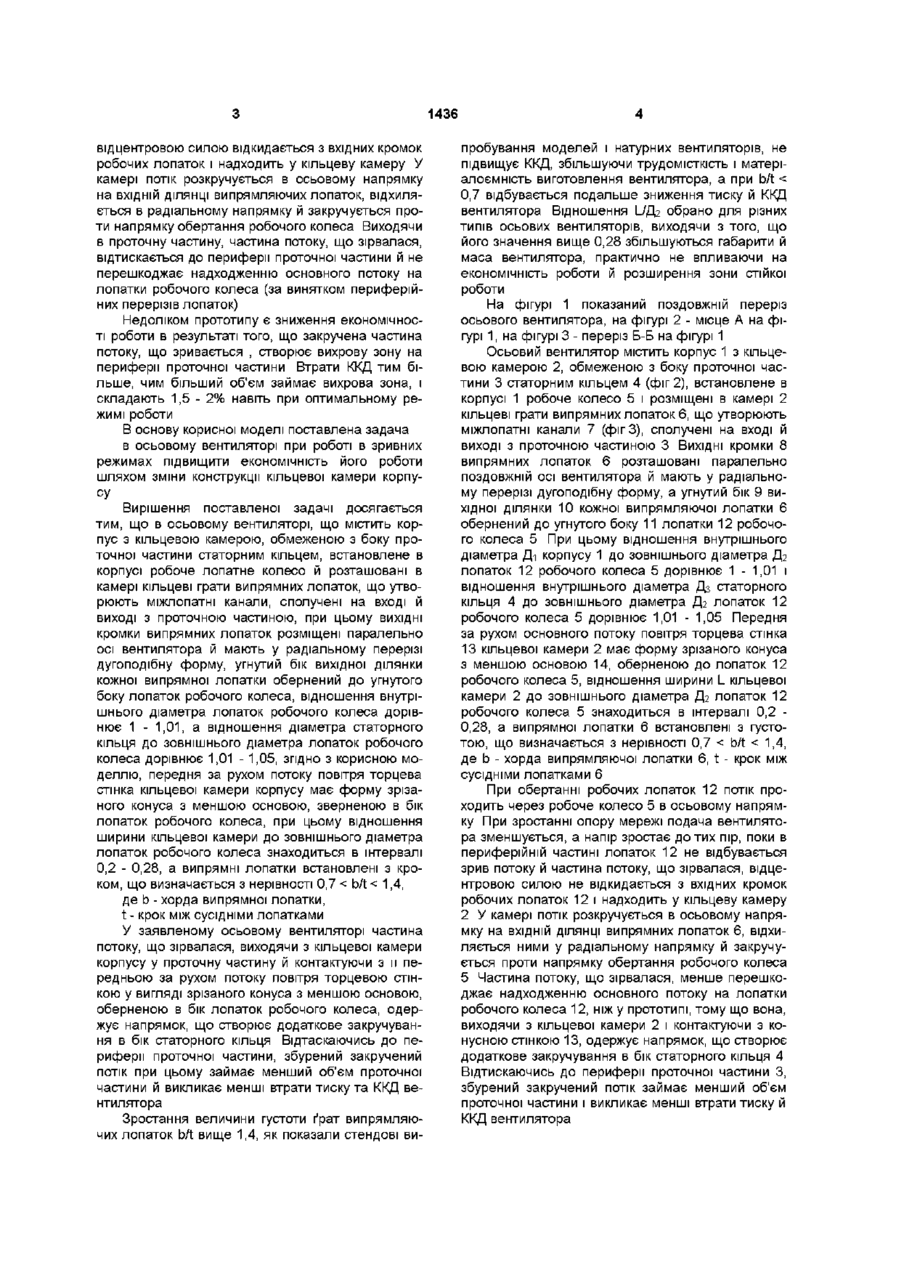

Осьовий вентилятор, що містить корпус з кільцевою камерою, обмеженою з боку проточної частини статорним кільцем, встановлене у корпусі робоче лопатне колесо й розміщені в камері кільцеві ґрати випрямних лопаток, що утворюють міжлопатні канали, сполучені на вході й виході з про точною частиною, при цьому ВИХІДНІ кромки випрямних лопаток розташовані паралельно осі вентилятора й мають у радіальному перерізі дугоподібну форму, угнутий бік вихідної ділянки кожної випрямної лопатки звернений до угнутого боку лопаток робочого колеса, відношення внутрішнього діаметра корпусу до зовнішнього діаметра лопаток робочого колеса дорівнює 1-1,01, а відношення діаметра статорного кільця до зовнішнього діаметра лопаток робочого колеса дорівнює 1,011,05, який відрізняється тим, що передня за рухом потоку повітря торцева стінка кільцевої камери корпусу має форму зрізаного конуса з меншою основою, оберненою в бік лопаток робочого колеса, при цьому відношення ширини кільцевої камери до зовнішнього діаметра лопаток робочого колеса знаходиться в інтервалі 0,2-0,28, а випрямні лопатки встановлені з кроком, що визначається з нерівності 0,7
ДивитисяДодаткова інформація
Автори англійськоюSennikov Vitalii Fedorovych, Laptiev Anatolii Hryhorovych, Khoruzhyi Oleksandr Mykolaiovych, Mizin Vadym Oleksandrovych, Kosariev Vasyl Vasyliovych, Ivanov Serhii Kostiantynovych, Kostenko Volodymyr Anatoliiovych
Автори російськоюСенников Виталий Федорович, Лаптев Анатолий Григорьевич, Хоружий Александр Николаевич, Мизин Вадим Александрович, Косарев Василий Васильевич, Иванов Сергей Константинович, Костенко Владимир Анатольевич
МПК / Мітки
МПК: F04D 27/02
Мітки: осьовий, вентилятор
