Аксіально-поршневий насос

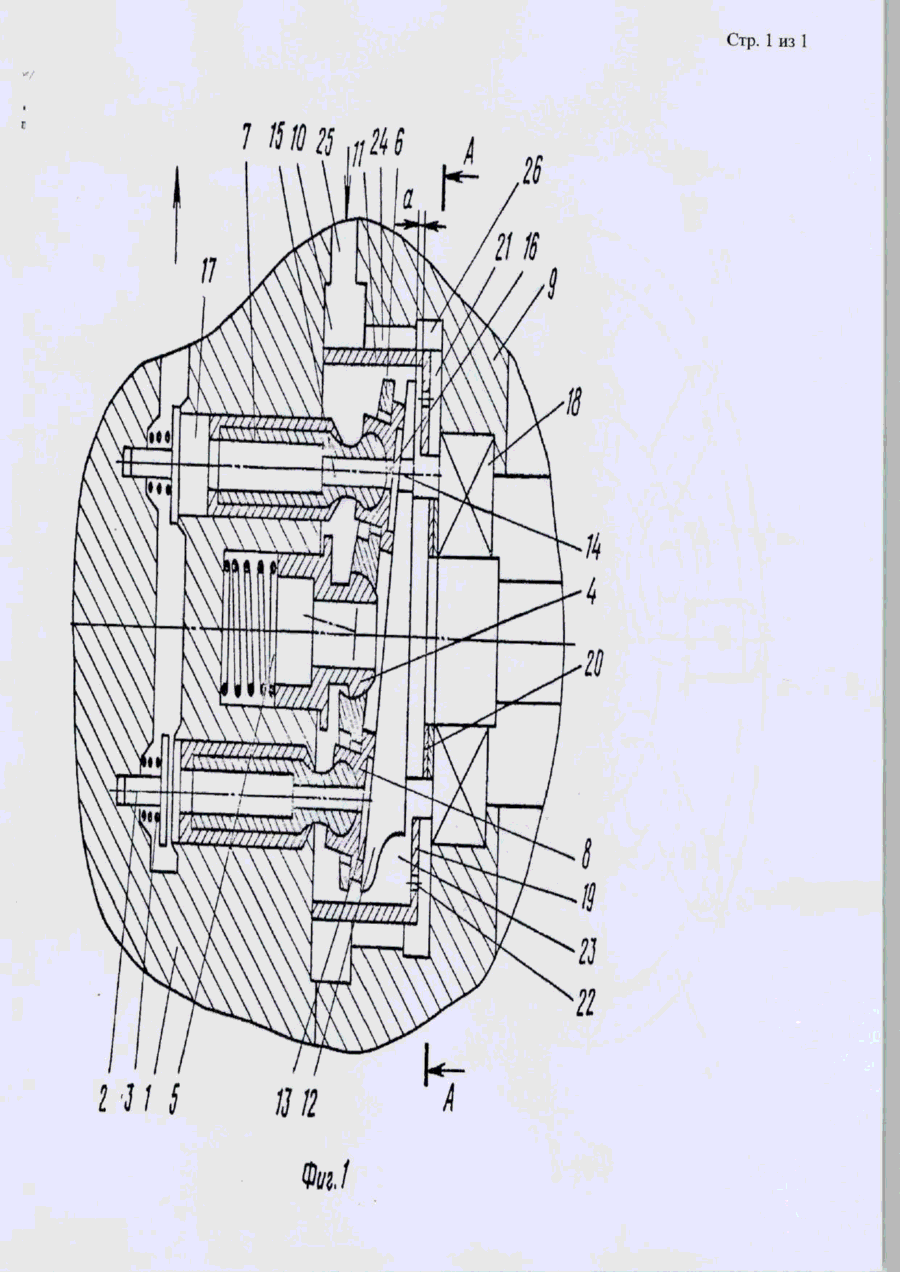

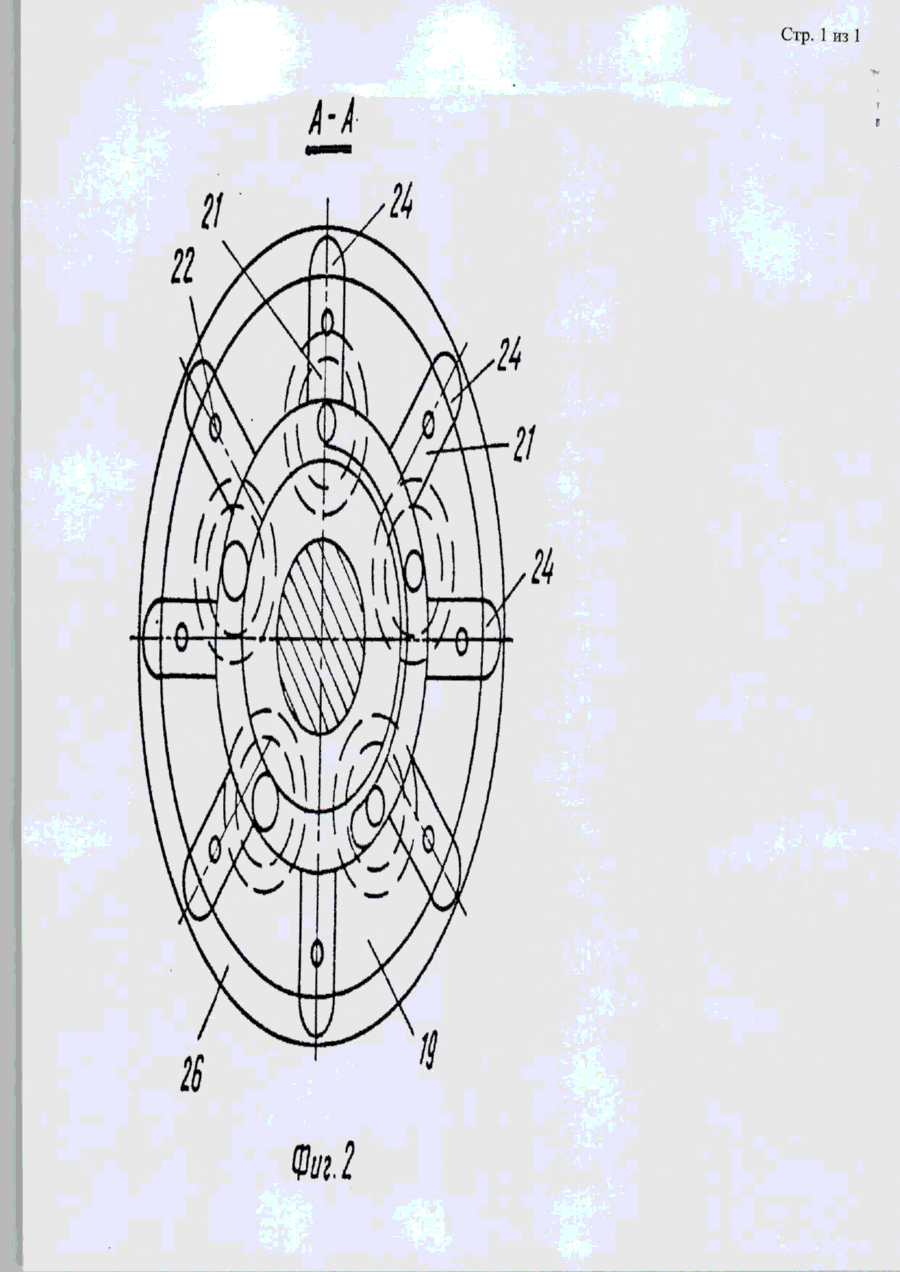

Стр. 1 из 2 1157908 (19)SU(11)11579O8(13)A1 (51)6F04B1/20 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ СССР Статус: по данным на 07.12,2007 - прекратил действие (21) (22) (45) Заявка: 3639938/06 Дата подачи заявки: 1983.09.07 Опубликовано: 1995.05.10 (56) Список документов, цитированных в отчете о поиске: Заявка Японии N 4940243, wi.F 04B 1/26,1974. (72) Автор(ы): Мокроуз В.К.; Пономаренко А.А.; Масловский А.А. (54) АКСИАЛЬНО-ПОРШНЕВОЙ НАСОС ОПИСАНИЕ ИЗОБРЕТЕНИЯ Изобретение относится к гидравлическим машинам объемного вытеснения, в частности к многоцилиндровым поршневым насосам с неподвижным блоком цилиндров. Известен аксиально-поршневой насос, содержащий корпус с внутренней полостью, неподвижный блок цилиндров с клапанами и поршнями, опертыми через башмаки на вращающуюся наклонную шайбу, на рабочей поверхности которой выполнено серповидное окно, причем поршни и башмаки имеют каналы для подвода жидкости в рабочие полости цилиндров от серповидного окна. Недостатками известного насоса являются то, что при вращении наклонной шайбы происходит отбрасывание центробеж- ными силами рабочей жидкости к периферии внутренней полости корпуса, а также значительные гидромеханические потери в случае эксплуатации в условиях низких температур. Цель изобретения улучшение всасывающей способности. Цель достигается тем, что в аксиально-поршневом насосе, содержащем корпус с внутренней полостью, неподвижный блок цилиндров с клапанами и поршнями, опертыми через башмаки на вращающуюся наклонную шайбу, на рабочей поверхности которой выполнено серповидное окно, поршни и башмаки имеют каналы для подвода жидкости в рабочие полости цилиндров от серповидного окна, внутри корпуса установлен стакан, охватывающий башмаки и наклонную шайбу и контактирующий с блоком цилиндров, причем внутренняя поверхность днища стакана расположена с зазором относительно наклонной шайбы, а в днище выполнены радиальные каналы для сообщения полости корпуса с внутренней полостью стакана на уровне серповидного окна наклонной шайбы, дополнительно соединенные осевыми отверстиями, выполненными по периферии днища, с внутренней полостью стакана. На фиг. 1 изображена схема насоса; на фиг. 2 сечение А-А на фиг. 1, Аксиально-поршневой насос содержит неподвижный блок цилиндров 1, в котором расположены обратные клапаны 2, поджатые пружинами 3, опору 4, поджатую пружиной 5 к сепаратору 6, и поршни 7 с башмаками 8. Корпус 9 насоса имеет внутреннюю полость 10. Внутри корпуса 9 установлен стакан 11, охватывающий башмаки 8 и наклонную шайбу 12', Яа" поверхности 13 которой выполнено серповидное окно 14, и контактирующий с блоком цилиндррв 1 . , Поршни 7 и башмаки 8 имеют каналы 15, 16 для подвода жидкости в рабочие полости цилиндров 17 Стр. 2 из 2 пь/yuij от серповидного окна 14. Наклонная шайба 12 установлена на подшипнике 18. Внутренняя поверхность днища 19 стакана 11 расположена с зазором относительно наклонной шайбы 12, который регулируется с помощью шайб 20, размещенных между подшипником 18 и торцом наклонной шайбы 12. В днище 19 стакана выполнены радиальные каналы 21, соединенные отверстиями 22, выполненными по периферии днища, с внутренней полостью стакана 23. В корпусе выполнены продольные пазы 24, соединяющие входной канал 25 с проточкой 26. Радиальные каналы 21 соединяют проточку 26 с внутренней полостью стакана 23 на уровне серповидного окна 14. Аксиально-поршневой насос работает следующим образом. Приводится во вращение наклонная шайба 12, при этом поршни 7 совершают возвратнопоступательное движение. При нахождении поршней в правом крайнем положении происходит процесс всасывания Рабочая жидкость поступает из входного канала 25 через продольные пазы 24, проточку 26 и радиальные каналы 21, выполненные в днище 19 стакана 11, к серповидному окну 14 и далее через каналы 16 и 15 в рабочие полости цилиндров 17. Жидкость, находящаяся в зазоре между наклонной шайбой 12 и днищем 19 стакана 11, отбрасывается за счет центробежных сил к периферии стакана 11, через отверстия 22 попадает в радиальные каналы 21 и создает динамический подпор на входе в серповидное окно 14, улучшая всасывающую способность насоса. Процесс всасывания завершается после поворота наклонной шайбы на угол 180°, после чего начинается процесс нагнетания жидкости через обратные клапаны 2. Установка во внутренней полости корпуса стакана, охватывающего башмаки и наклонную шайбу и контактирующего с блоком цилиндров и установленного с зазором относительно наклонной шайбы, а также наличие каналов в стакане и между стаканом и корпусом позволяет ликвидировать влияние центробежных сил, действующих на рабочую жидкость, при вращении наклонной шайбы при значительных частотах вращения в условиях низких температур, что обеспечивает надежный запуск и эксплуатацию насоса ФОРМУЛА ИЗОБРЕТЕНИЯ АКСИАЛЬНО-ПОРШНЕВОЙ НАСОС, содержащий корпус с внутренней полостью, неподвижный блок цилиндров с клапанами и поршнями, опертыми через башмаки на вращающуюся наклонную шайбу, на рабочей поверхности которой выполнено серповидное окно, поршни и башмаки имеют каналы для подвода жидкости в рабочие полости цилиндров от серповидного окна, отличающийся тем, что, с целью улучшения всасывающей способности, внутри корпуса установлен стакан, охватывающий башмаки и наклонную шайбу и контактирующий с блоком цилиндров, причем внутренняя поверхность днища стакана расположена с зазором относительно наклонной шайбы, а в днище выполнены радиальные каналы для сообщения полости корпуса с внутренней полостью стакана на уровне серповидного окна наклонной шайбы, дополнительно соединенные осевыми отверстиями, выполненными по периферии днища, с внутренней полостью стакана. РИСУНКИ Рисунок 1, Рисунок 2 Стр. 1 из 1 Н/ f 13 П Фщ.1 Стр. 1 из 1 и
