Теплообмінний апарат

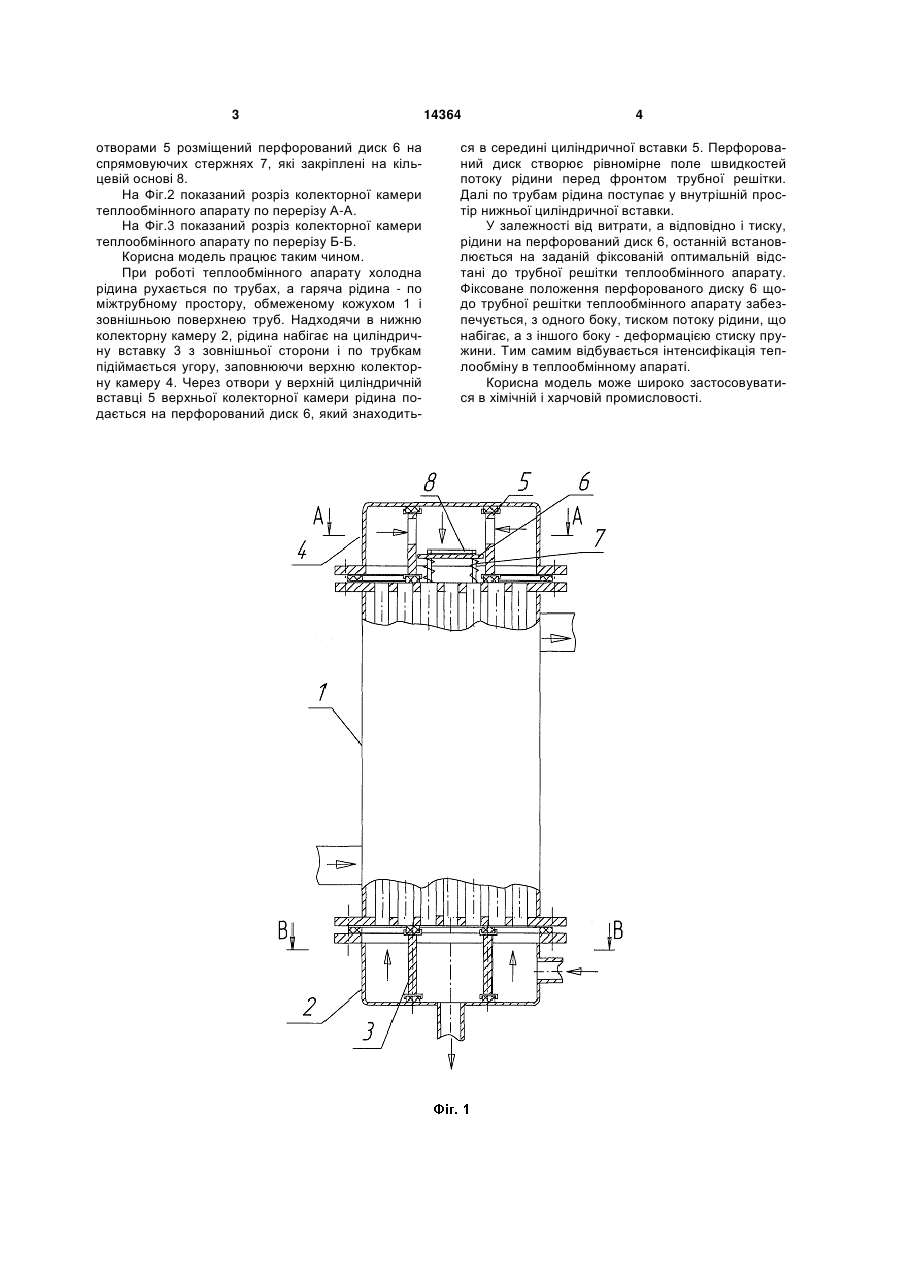

Теплообмінний апарат, який містить трубний вертикальний пучок, колекторні камери, заповнені рідиною, який відрізняється тим, що колекторні камери містять розподілювальні пристрої, які складаються з циліндричних вставок, які розподіляють поверхні трубних решіток у верхній і нижній колекторних камерах на дві поверхні зовнішнього кільця і внутрішньої частини, а також перфорованого диска на спрямовуючих стержнях з пружинами з можливістю переміщення. (19) (21) u200510659 (22) 11.11.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Луняка Клара Василівна, Клюєв Олег Ігорович, Глухов Геннадій Миколайович, Кривенко Сергій Вікторович (73) ХЕРСОНСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 отворами 5 розміщений перфорований диск 6 на спрямовуючих стержнях 7, які закріплені на кільцевій основі 8. На Фіг.2 показаний розріз колекторної камери теплообмінного апарату по перерізу А-А. На Фіг.3 показаний розріз колекторної камери теплообмінного апарату по перерізу Б-Б. Корисна модель працює таким чином. При роботі теплообмінного апарату холодна рідина рухається по трубах, а гаряча рідина - по міжтрубному простору, обмеженому кожухом 1 і зовнішньою поверхнею труб. Надходячи в нижню колекторну камеру 2, рідина набігає на циліндричну вставку 3 з зовнішньої сторони і по трубкам підіймається угору, заповнюючи верхню колекторну камеру 4. Через отвори у верхній циліндричній вставці 5 верхньої колекторної камери рідина подається на перфорований диск 6, який знаходить 14364 4 ся в середині циліндричної вставки 5. Перфорований диск створює рівномірне поле швидкостей потоку рідини перед фронтом трубної решітки. Далі по трубам рідина поступає у внутрішній простір нижньої циліндричної вставки. У залежності від витрати, а відповідно і тиску, рідини на перфорований диск 6, останній встановлюється на заданій фіксованій оптимальній відстані до трубної решітки теплообмінного апарату. Фіксоване положення перфорованого диску 6 щодо трубної решітки теплообмінного апарату забезпечується, з одного боку, тиском потоку рідини, що набігає, а з іншого боку - деформацією стиску пружини. Тим самим відбувається інтенсифікація теплообміну в теплообмінному апараті. Корисна модель може широко застосовуватися в хімічній і харчовій промисловості. 5 Комп’ютерна верстка Д. Шеверун 14364 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
