Кабель зв`язку

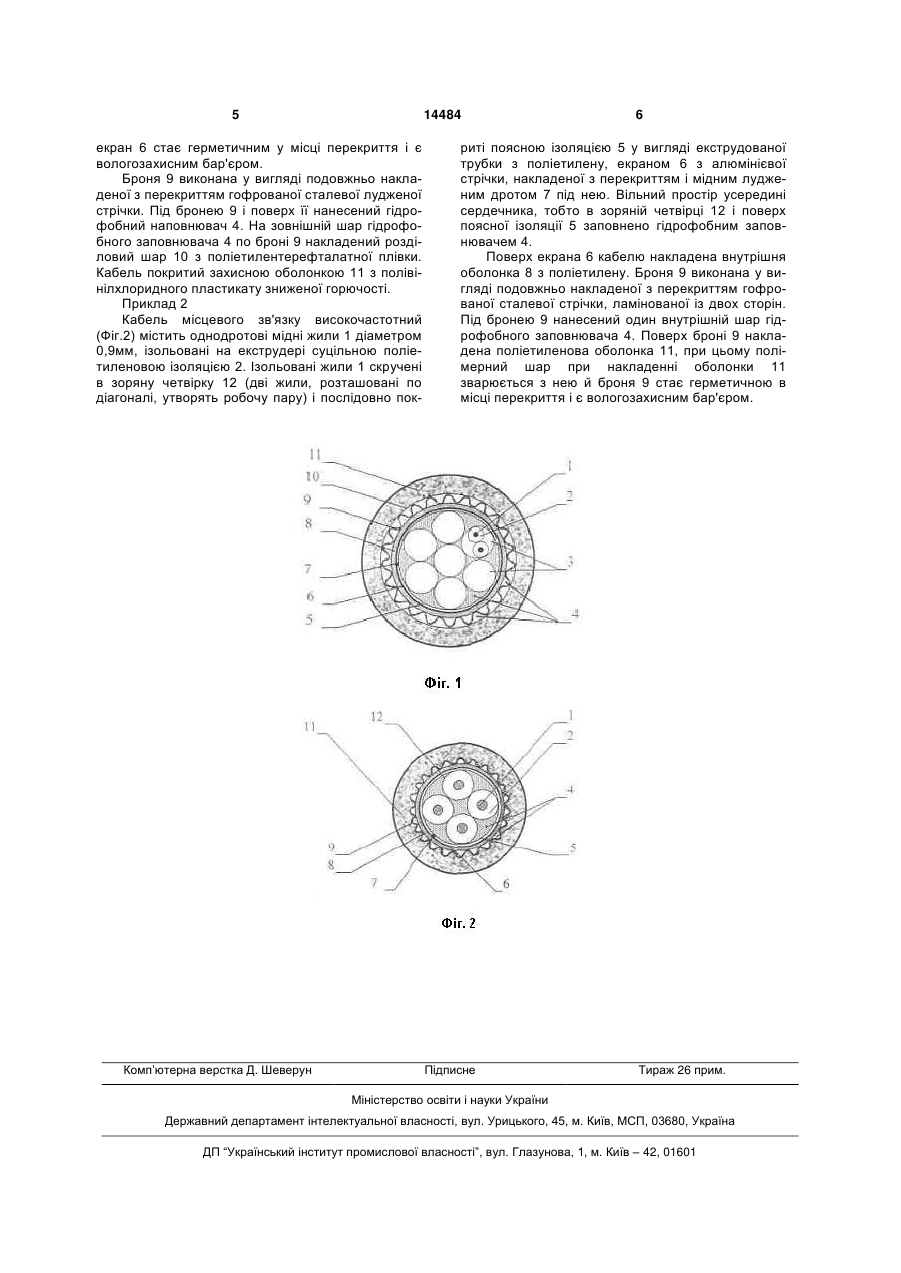

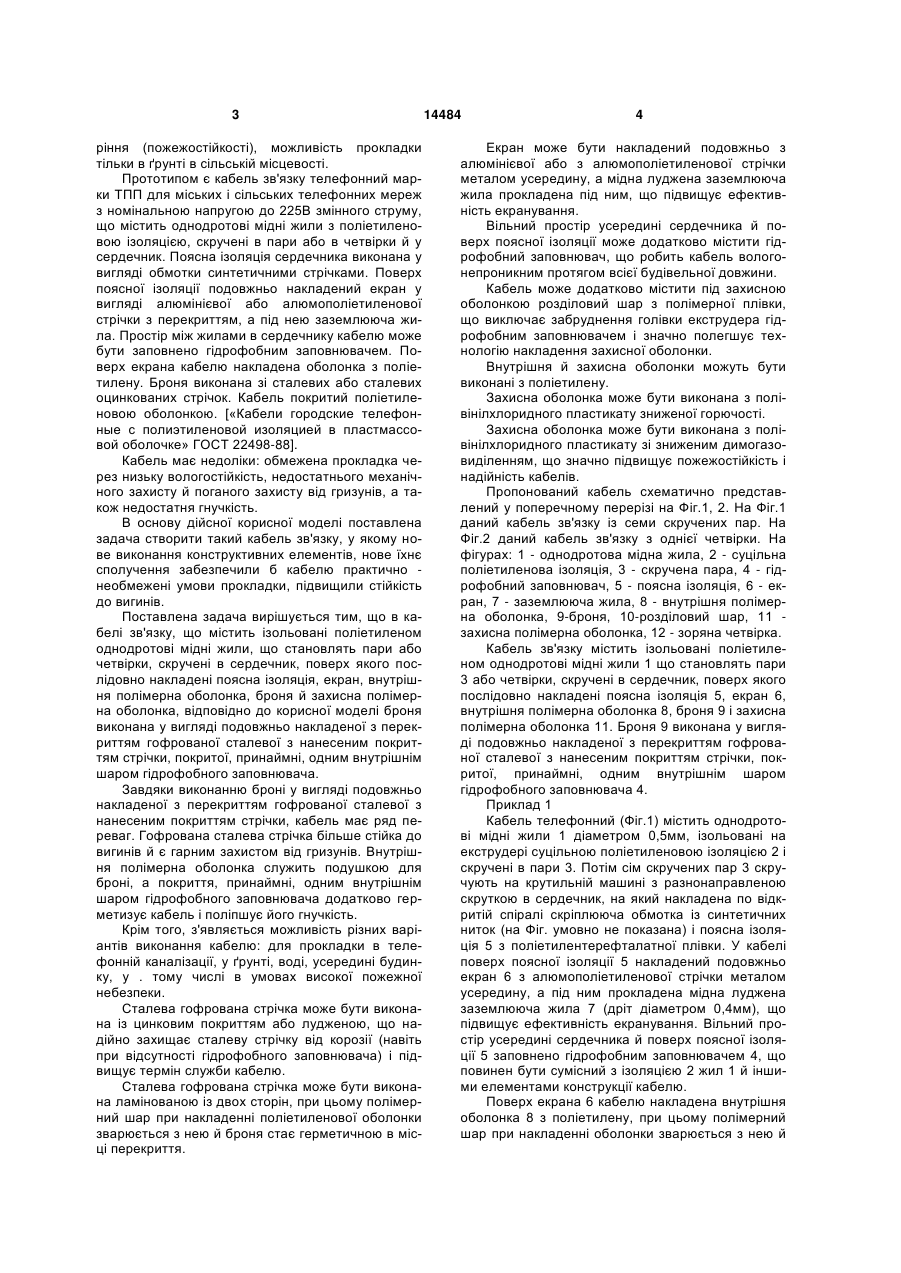

1. Кабель зв'язку, що містить ізольовані поліетиленом однодротові мідні жили, що складають пари або четвірки, скручені в сердечник, поверх якого послідовно накладені поясна ізоляція, екран, внутрішня полімерна оболонка, броня й захисна полімерна оболонка, який відрізняється тим, що броня виконана у вигляді подовжньо накладеної гофрованої сталевої з нанесеним покриттям стрічки, покритої принаймні одним внутрішнім шаром гідрофобного заповнювача. 2. Кабель за п. 1, який відрізняється тим, що екран накладений подовжньо з алюмінієвої або з алюмополіетиленової стрічки металом усередину, а мідна луджена заземлююча жила прокладена під ним. U 1 3 ріння (пожежостійкості), можливість прокладки тільки в ґрунті в сільській місцевості. Прототипом є кабель зв'язку телефонний марки ТПП для міських і сільських телефонних мереж з номінальною напругою до 225В змінного струму, що містить однодротові мідні жили з поліетиленовою ізоляцією, скручені в пари або в четвірки й у сердечник. Поясна ізоляція сердечника виконана у вигляді обмотки синтетичними стрічками. Поверх поясної ізоляції подовжньо накладений екран у вигляді алюмінієвої або алюмополіетиленової стрічки з перекриттям, а під нею заземлююча жила. Простір між жилами в сердечнику кабелю може бути заповнено гідрофобним заповнювачем. Поверх екрана кабелю накладена оболонка з поліетилену. Броня виконана зі сталевих або сталевих оцинкованих стрічок. Кабель покритий поліетиленовою оболонкою. [«Кабели городские телефонные с полиэтиленовой изоляцией в пластмассовой оболочке» ГОСТ 22498-88]. Кабель має недоліки: обмежена прокладка через низьку вологостійкість, недостатнього механічного захисту й поганого захисту від гризунів, а також недостатня гнучкість. В основу дійсної корисної моделі поставлена задача створити такий кабель зв'язку, у якому нове виконання конструктивних елементів, нове їхнє сполучення забезпечили б кабелю практично необмежені умови прокладки, підвищили стійкість до вигинів. Поставлена задача вирішується тим, що в кабелі зв'язку, що містить ізольовані поліетиленом однодротові мідні жили, що становлять пари або четвірки, скручені в сердечник, поверх якого послідовно накладені поясна ізоляція, екран, внутрішня полімерна оболонка, броня й захисна полімерна оболонка, відповідно до корисної моделі броня виконана у вигляді подовжньо накладеної з перекриттям гофрованої сталевої з нанесеним покриттям стрічки, покритої, принаймні, одним внутрішнім шаром гідрофобного заповнювача. Завдяки виконанню броні у вигляді подовжньо накладеної з перекриттям гофрованої сталевої з нанесеним покриттям стрічки, кабель має ряд переваг. Гофрована сталева стрічка більше стійка до вигинів й є гарним захистом від гризунів. Внутрішня полімерна оболонка служить подушкою для броні, а покриття, принаймні, одним внутрішнім шаром гідрофобного заповнювача додатково герметизує кабель і поліпшує його гнучкість. Крім того, з'являється можливість різних варіантів виконання кабелю: для прокладки в телефонній каналізації, у ґрунті, воді, усередині будинку, у . тому числі в умовах високої пожежної небезпеки. Сталева гофрована стрічка може бути виконана із цинковим покриттям або лудженою, що надійно захищає сталеву стрічку від корозії (навіть при відсутності гідрофобного заповнювача) і підвищує термін служби кабелю. Сталева гофрована стрічка може бути виконана ламінованою із двох сторін, при цьому полімерний шар при накладенні поліетиленової оболонки зварюється з нею й броня стає герметичною в місці перекриття. 14484 4 Екран може бути накладений подовжньо з алюмінієвої або з алюмополіетиленової стрічки металом усередину, а мідна луджена заземлююча жила прокладена під ним, що підвищує ефективність екранування. Вільний простір усередині сердечника й поверх поясної ізоляції може додатково містити гідрофобний заповнювач, що робить кабель вологонепроникним протягом всієї будівельної довжини. Кабель може додатково містити під захисною оболонкою розділовий шар з полімерної плівки, що виключає забруднення голівки екструдера гідрофобним заповнювачем і значно полегшує технологію накладення захисної оболонки. Внутрішня й захисна оболонки можуть бути виконані з поліетилену. Захисна оболонка може бути виконана з полівінілхлоридного пластикату зниженої горючості. Захисна оболонка може бути виконана з полівінілхлоридного пластикату зі зниженим димогазовиділенням, що значно підвищує пожежостійкість і надійність кабелів. Пропонований кабель схематично представлений у поперечному перерізі на Фіг.1, 2. На Фіг.1 даний кабель зв'язку із семи скручених пар. На Фіг.2 даний кабель зв'язку з однієї четвірки. На фігурах: 1 - однодротова мідна жила, 2 - суцільна поліетиленова ізоляція, 3 - скручена пара, 4 - гідрофобний заповнювач, 5 - поясна ізоляція, 6 - екран, 7 - заземлююча жила, 8 - внутрішня полімерна оболонка, 9-броня, 10-розділовий шар, 11 захисна полімерна оболонка, 12 - зоряна четвірка. Кабель зв'язку містить ізольовані поліетиленом однодротові мідні жили 1 що становлять пари 3 або четвірки, скручені в сердечник, поверх якого послідовно накладені поясна ізоляція 5, екран 6, внутрішня полімерна оболонка 8, броня 9 і захисна полімерна оболонка 11. Броня 9 виконана у вигляді подовжньо накладеної з перекриттям гофрованої сталевої з нанесеним покриттям стрічки, покритої, принаймні, одним внутрішнім шаром гідрофобного заповнювача 4. Приклад 1 Кабель телефонний (Фіг.1) містить однодротові мідні жили 1 діаметром 0,5мм, ізольовані на екструдері суцільною поліетиленовою ізоляцією 2 і скручені в пари 3. Потім сім скручених пар 3 скручують на крутильній машині з разнонаправленою скруткою в сердечник, на який накладена по відкритій спіралі скріплююча обмотка із синтетичних ниток (на Фіг. умовно не показана) і поясна ізоляція 5 з поліетилентерефталатної плівки. У кабелі поверх поясної ізоляції 5 накладений подовжньо екран 6 з алюмополіетиленової стрічки металом усередину, а під ним прокладена мідна луджена заземлююча жила 7 (дріт діаметром 0,4мм), що підвищує ефективність екранування. Вільний простір усередині сердечника й поверх поясної ізоляції 5 заповнено гідрофобним заповнювачем 4, що повинен бути сумісний з ізоляцією 2 жил 1 й іншими елементами конструкції кабелю. Поверх екрана 6 кабелю накладена внутрішня оболонка 8 з поліетилену, при цьому полімерний шар при накладенні оболонки зварюється з нею й 5 14484 екран 6 стає герметичним у місці перекриття і є вологозахисним бар'єром. Броня 9 виконана у вигляді подовжньо накладеної з перекриттям гофрованої сталевої лудженої стрічки. Під бронею 9 і поверх її нанесений гідрофобний наповнювач 4. На зовнішній шар гідрофобного заповнювача 4 по броні 9 накладений розділовий шар 10 з поліетилентерефталатної плівки. Кабель покритий захисною оболонкою 11 з полівінілхлоридного пластикату зниженої горючості. Приклад 2 Кабель місцевого зв'язку високочастотний (Фіг.2) містить однодротові мідні жили 1 діаметром 0,9мм, ізольовані на екструдері суцільною поліетиленовою ізоляцією 2. Ізольовані жили 1 скручені в зоряну четвірку 12 (дві жили, розташовані по діагоналі, утворять робочу пару) і послідовно пок Комп’ютерна верстка Д. Шеверун 6 риті поясною ізоляцією 5 у вигляді екструдованої трубки з поліетилену, екраном 6 з алюмінієвої стрічки, накладеної з перекриттям і мідним лудженим дротом 7 під нею. Вільний простір усередині сердечника, тобто в зоряній четвірці 12 і поверх поясної ізоляції 5 заповнено гідрофобним заповнювачем 4. Поверх екрана 6 кабелю накладена внутрішня оболонка 8 з поліетилену. Броня 9 виконана у вигляді подовжньо накладеної з перекриттям гофрованої сталевої стрічки, ламінованої із двох сторін. Під бронею 9 нанесений один внутрішній шар гідрофобного заповнювача 4. Поверх броні 9 накладена поліетиленова оболонка 11, при цьому полімерний шар при накладенні оболонки 11 зварюється з нею й броня 9 стає герметичною в місці перекриття і є вологозахисним бар'єром. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
