Пристрій керування мікрокліматом в промислових пташниках

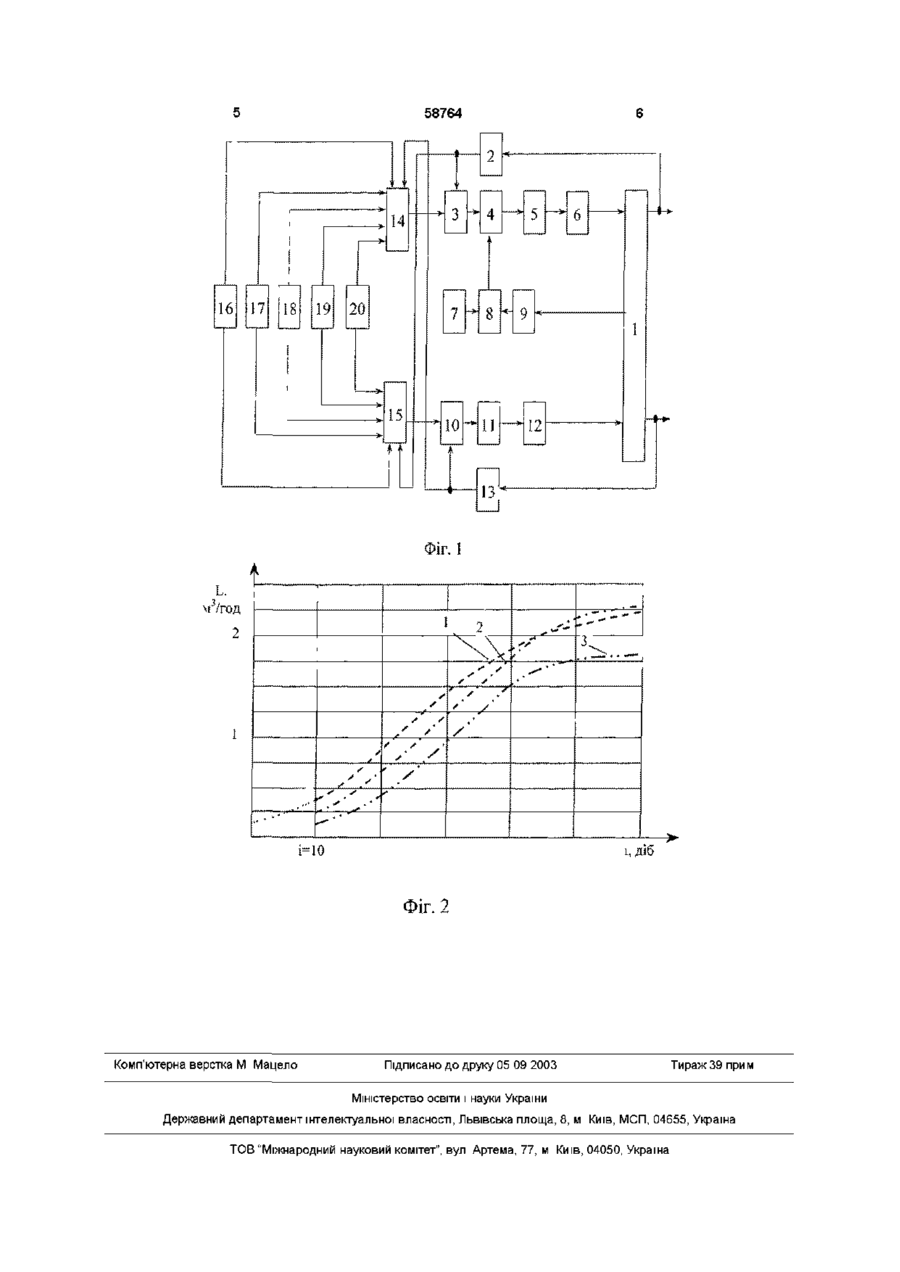

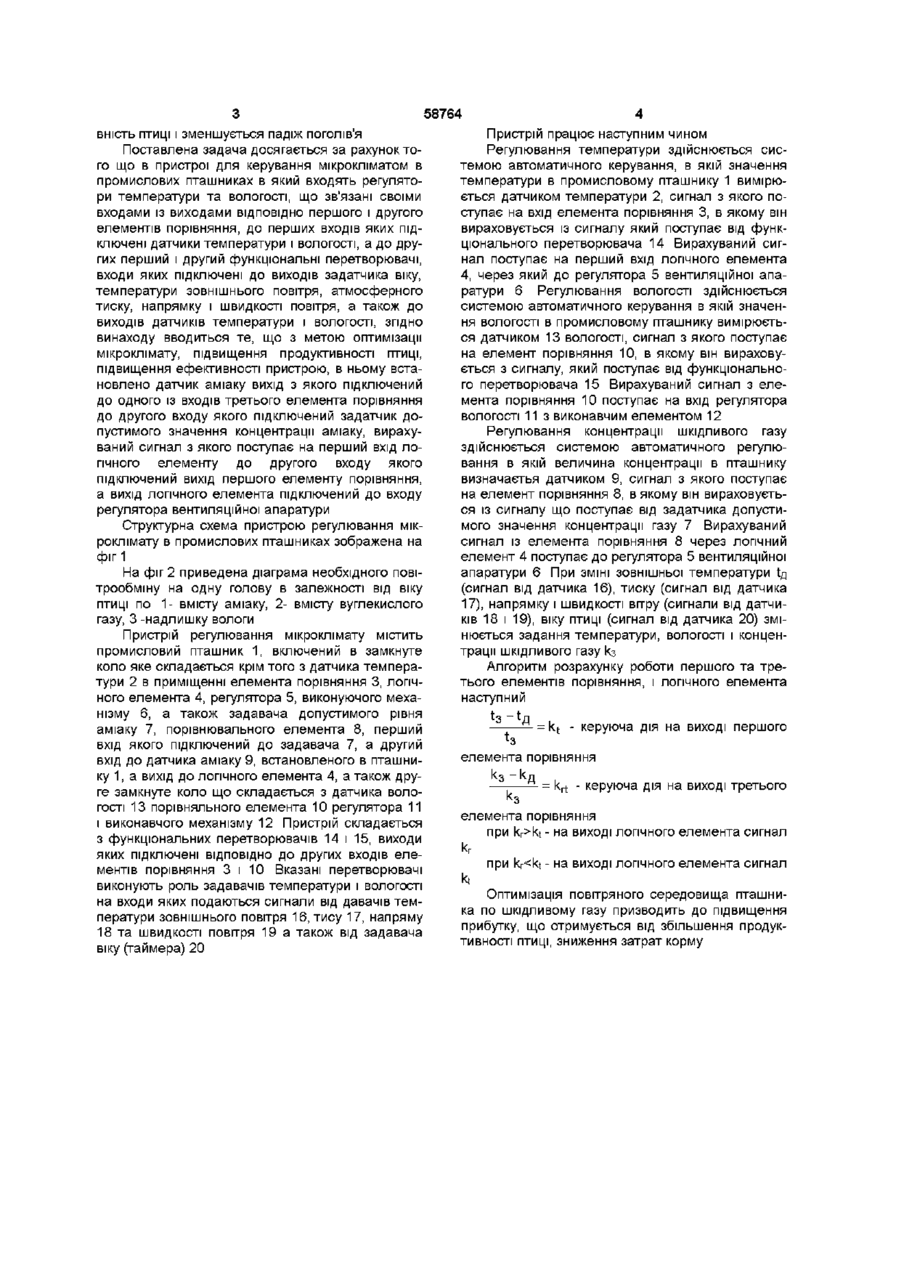

Пристрій для керування мікрокліматом в промислових пташниках, в який входять регулятори температури та вологості, зв'язані своїми входами із виходами ВІДПОВІДНО першого і другого елементів порівняння, до перших входів яких підключені датчики температури і вологості, а до Винахід відноситься до агропромислової галузі, а саме до пристроїв автоматичного керування мікрокліматом в промислових пташниках Відомий пристрій (ас 1323065, кпА01К31/00 бюл №26, 1987р), в якому температурноволопсним режимом промислового пташника керують включеними в замкнуте коло датчик температури, регулятор температури і вентиляційна аппаратура, включені в замкнуте коло датчик вологості, регулятор вологості і зволожувач, а також задатчик віку птиці, наявність якого оптимізує температурно-волопсні характеристики мікроклімату, що призводить до підвищення продуктивності (Аналог) Із заявленим винаходом аналог співпадає наступними ознаками двохпараметрове регулювання мікроклімату в пташнику по температурі і вологості Недоліком даного пристрою є те, що при регулюванні мікроклімату в приміщенні не враховуються параметри зовнішнього середовища які впливають на енергетичні показники установки Відомий також пристрій для автоматичного керування температурно волопсним режимом в промислових пташниках (а с №1681792 А1, А01К31/00, бюл №37, 1991 р), що складається з регуляторів температури і вологості, що зв'язані других перший і другий функціональні перетворювачі, входи яких підключені до виходів задатчика віку, температури зовнішнього повітря, атмосферного тиску, напрямку і швидкості повітря, а також до виходів датчиків температури і вологості, який відрізняється тим, що в ньому встановлено датчик аміаку, а також задатчик допустимого значення концентрації аміаку, виходи яких підключені до входів третього елемента порівняння, вирахуваний сигнал з якого надходить на другий вхід логічного елементу до першого входу якого підключений вихід першого елемента порівняння, а вихід логічного елемента підключений до входу регулятора, вихід якого підключений до входу вентиляційної апаратури своїми входами з виходами ВІДПОВІДНО першого та другого елементів порівняння, до перших входів яких підключені ВІДПОВІДНО датчики температури та вологості, перший та другий функціональні перетворювачі, перші входи яких підключені до виходу задатчика віку я датчик температури зовнішнього повітря, атмосферного тиску, напряму та швидкості вітру підключені до входів першого і другого функціональних перетворювачів, входи котрих з'єднані з другими входами ВІДПОВІДНО першого та другого елементів порівняння (Прототип) Із заявленим винаходом прототип співпадає наступними ознаками для оптимізацм температурно-волопсного режиму в приміщенні враховуються основні параметри зовнішнього середовища (температура, атмосферний тиск, швидкість та напрям вітру) Недоліком даного пристрою є те, що при його реалізації не здійснюється оптимізація повітряного середовища по вмісту шкідливого газу В основу винаходу покладена задача вдосконалення ефективності пристрою, в якому шляхом встановлення додаткового датчика шкідливого газу, забезпечується мінімально необхідний повітрообмін і за рахунок цього збільшується продукти (О 00 ю 58764 вність птиці і зменшується падіж поголівя Поставлена задача досягається за рахунок того що в пристрої для керування мікрокліматом в промислових пташниках в який входять регулятори температури та вологості, що зв'язані своїми входами із виходами ВІДПОВІДНО першого і другого елементів порівняння, до перших входів яких підключені датчики температури і вологості, а до других перший і другий функціональні перетворювачі, входи яких підключені до виходів задатчика віку, температури зовнішнього повітря, атмосферного тиску, напрямку і швидкості повітря, а також до виходів датчиків температури і вологості, згідно винаходу вводиться те, що з метою оптимізацм мікроклімату, підвищення продуктивності птиці, підвищення ефективності пристрою, в ньому встановлено датчик аміаку вихід з якого підключений до одного із входів третього елемента порівняння до другого входу якого підключений задатчик допустимого значення концентрації аміаку, вирахуваний сигнал з якого поступає на перший вхід логічного елементу до другого входу якого підключений вихід першого елементу порівняння, а вихід логічного елемента підключений до входу регулятора вентиляційної апаратури Структурна схема пристрою регулювання мікроклімату в промислових пташниках зображена на фіг 1 На фіг 2 приведена діаграма необхідного повітрообміну на одну голову в залежності від віку птиці по 1- вмісту аміаку, 2- вмісту вуглекислого газу, 3 -надлишку вологи Пристрій регулювання мікроклімату містить промисловий пташник 1, включений в замкнуте коло яке складається крім того з датчика температури 2 в приміщенні елемента порівняння 3, логічного елемента 4, регулятора 5, виконуючого механізму 6, а також задавача допустимого рівня аміаку 7, порівнювального елемента 8, перший вхід якого підключений до задавача 7, а другий вхід до датчика аміаку 9, встановленого в пташнику 1, а вихід до логічного елемента 4, а також друге замкнуте коло що складається з датчика вологості 13 порівняльного елемента 10 регулятора 11 і виконавчого механізму 12 Пристрій складається з функціональних перетворювачів 14 і 15, виходи яких підключені ВІДПОВІДНО до других входів елементів порівняння 3 і 10 Вказані перетворювачі виконують роль задавачів температури і вологості на входи яких подаються сигнали від давачів температури зовнішнього повітря 16, тису 17, напряму 18 та швидкості повітря 19 а також від задавача віку (таймера) 20 Пристрій працює наступним чином Регулювання температури здійснюється системою автоматичного керування, в якій значення температури в промисловому пташнику 1 вимірюється датчиком температури 2, сигнал з якого поступає на вхід елемента порівняння 3, в якому він вираховується із сигналу який поступає від функціонального перетворювача 14 Вирахуваний сигнал поступає на перший вхід логічного елемента 4, через який до регулятора 5 вентиляційної апаратури 6 Регулювання вологості здійснюється системою автоматичного керування в якій значення вологості в промисловому пташнику вимірюється датчиком 13 вологості, сигнал з якого поступає на елемент порівняння 10, в якому він вираховується з сигналу, який поступає від функціонального перетворювача 15 Вирахуваний сигнал з елемента порівняння 10 поступає на вхід регулятора вологості 11 з виконавчим елементом 12 Регулювання концентрації шкідливого газу здійснюється системою автоматичного регулювання в якій величина концентрації в пташнику визначаєтья датчиком 9, сигнал з якого поступає на елемент порівняння 8, в якому він вираховується із сигналу що поступає від задатчика допустимого значення концентрації газу 7 Вирахуваний сигнал із елемента порівняння 8 через логічний елемент 4 поступає до регулятора 5 вентиляційної апаратури 6 При ЗМІНІ ЗОВНІШНЬОЇ температури Ід (сигнал від датчика 16), тиску (сигнал від датчика 17), напрямку і швидкості вітру (сигнали від датчиків 18 і 19), віку птиці (сигнал від датчика 20) змінюється задания температури, вологості і концентрації шкідливого газу кз Алгоритм розрахунку роботи першого та третього елементів порівняння, і логічного елемента наступний t 3 - t Lifl = k t - керуюча дія на виході першого елемента порівняння к кз ~ д — = k rt - керуюча дія на виході третього к з елемента порівняння при kr>kt - на виході логічного елемента сигнал кг kt при kr
