Установка порошкового полум’яподавлювання

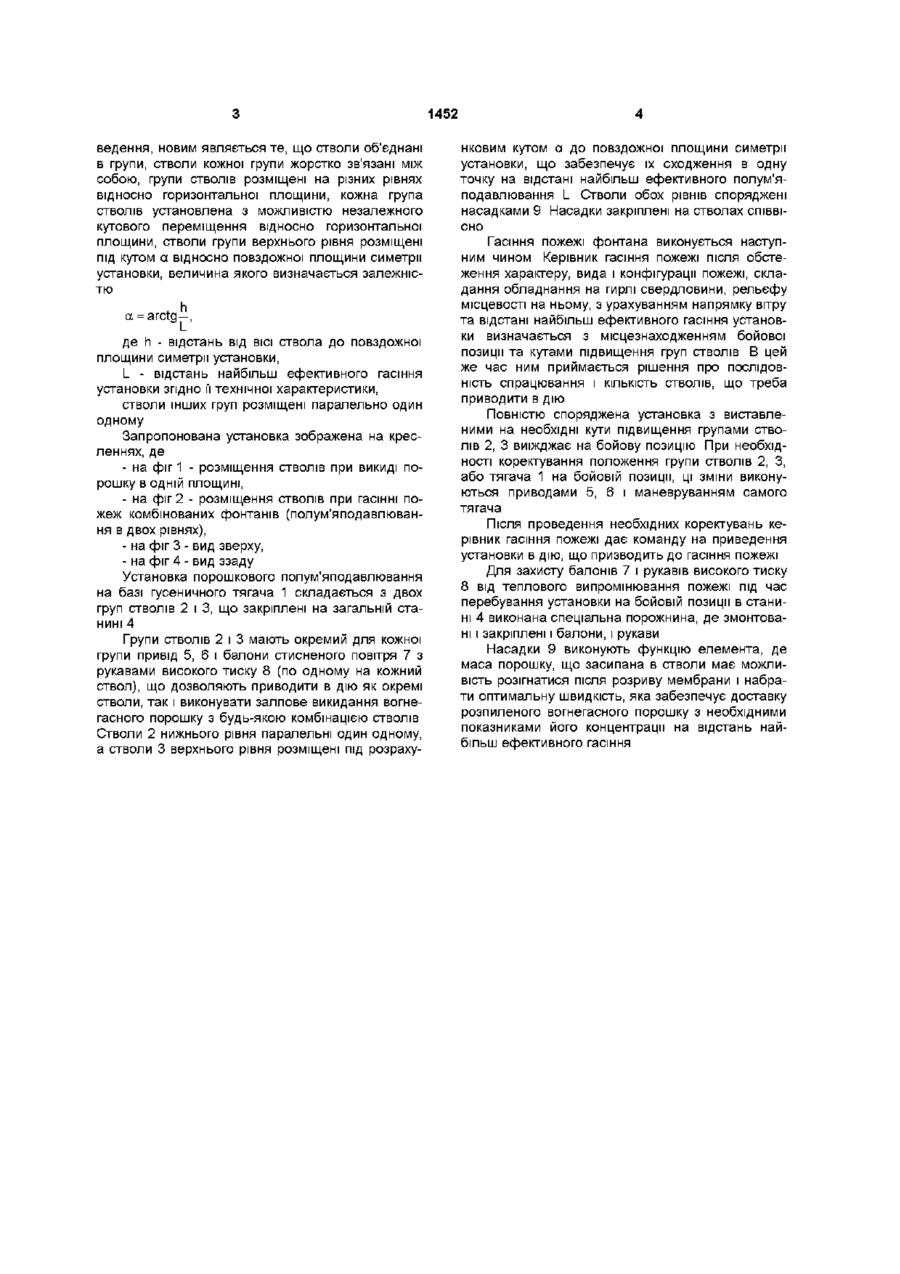

Установка порошкового полум'яподавлювання, що містить стволи з вогнегасним порошком, які встановлені на платформі транспортного засобу, наприклад тягача, ресивери, насадки і механізм наведення, яка відрізняється тим, що стволи об' єднані в групи, стволи кожної групи жорстко звязані між собою, групи стволів розміщені на різних рівнях відносно горизонтальної площини, кожна група стволів установлена з можливістю незалежного кутового переміщення відносно горизонтальної площини, стволи групи верхнього рівня розміщені під кутом а відносно повздовжньої площини симетрії установки, величина якого визначається залежністю Установка призначена для гасіння пожеж нафтових і газових фонтанів Найбільш близьким до запропонованого технічного рішення є установка порошкового полум'яподавлювання, яка складається з пакета стволів, що встановлені на загальній станині, а їх ВІСІ знаходяться в одній площині Стволи мають загальний механізм наведення, балони стисненого повітря з рукавами високого тиску (по одному на кожний ствол), що дозволяє виконувати як поодинокі, так і залпові постріли з будь-якою комбінацією стволів Установка змонтована на базі гусеничного тягача Стволи з'єднані з направляючими насадками, при чому вісь насадка знаходиться під розрахунковим кутом до ВІСІ ствола Таке розташування насадків забезпечує їх сходження в одну точку на відстані найбільш ефективного полум'яподавлювання [див патент України № 27793 А62С27/00] прототип Основними недоліками установки є - розміщення стволів в одній площині, що значно звужує и функціональні можливості по гасінню некомпактних фонтанів по причині неможливості одночасної подачі порошку в різнорівневі зони горіння, застосування відхилюючих порошковий струмінь насадків, які завдяки своєму гальмівному ефекту знижують швидкість струменя і, як наслідок, зменшують секундний розхід вогнегасного порошку і, ВІДПОВІДНО, його концентрацію в зоні горіння В основу корисної моделі поставлена задача удосконалення установки порошкового полум'яподавлювання, в який за рахунок об'єднання стволів в групи, розміщення груп стволів на різних рівнях і можливості незалежного кутового переміщення кожної групи стволів, а також за рахунок розміщення стволів верхнього рівня під кутом відносно повздожної площини симетрії установки забезпечується розширення функціональних можливостей установки, а саме полум'яподавлювання не тільки компактних, а також розпилених і комбінованих палаючих нафтових і газових фонтанів при одночасному підвищенні ефективності гасіння • а = arctg —, h де h - відстань від осі ствола до повздовжньої площини симетрії установки, L - відстань найбільш ефективного гасіння установки згідно з и технічною характеристикою, стволи інших груп розміщені паралельно один одному Поставлена задача вирішується за рахунок того, що в установці порошкового полум'яподавлювання палаючих нафтових і газових фонтанів, що містить стволи з вогнегасним порошком, які встановлені на платформі транспортного засобу, наприклад, тягача, ресивери, насадки і механізм на ю 1452 ведення, новим являється те, що стволи об'єднані в групи, стволи кожної групи жорстко зв'язані між собою, групи стволів розміщені на різних рівнях відносно горизонтальної площини, кожна група стволів установлена з можливістю незалежного кутового переміщення відносно горизонтальної площини, стволи групи верхнього рівня розміщені під кутом а відносно повздожної площини симетрії установки, величина якого визначається залежністю a = h • arctg—, де h - відстань від ВІСІ ствола до повздожної площини симетрії установки, L - відстань найбільш ефективного гасіння установки згідно її технічної характеристики, стволи інших груп розміщені паралельно один одному Запропонована установка зображена на кресленнях, де - на фіг 1 - розміщення стволів при викиді порошку В ОДНІЙ ПЛОЩИНІ, - на фіг 2 - розміщення стволів при гасінні пожеж комбінованих фонтанів (полум'яподавлювання в двох рівнях), - на фіг 3 - вид зверху, - на фіг 4 - вид ззаду Установка порошкового полум'яподавлювання на базі гусеничного тягача 1 складається з двох груп стволів 2 і 3, що закріплені на загальній станині 4 Групи стволів 2 і 3 мають окремий для кожної групи привід 5, 6 і балони стисненого повітря 7 з рукавами високого тиску 8 (по одному на кожний ствол), що дозволяють приводити в дію як окремі стволи, так і виконувати залпове викидання вогнегасного порошку з будь-якою комбінацією стволів Стволи 2 нижнього рівня паралельні один одному, а стволи 3 верхнього рівня розміщені під розраху нковим кутом а до повздожної площини симетрії установки, що забезпечує їх сходження в одну точку на відстані найбільш ефективного полум'яподавлювання L Стволи обох рівнів споряджені насадками 9 Насадки закріплені на стволах СПІВВІсно Гасіння пожежі фонтана виконується наступним чином Керівник гасіння пожежі після обстеження характеру, вида і конфігурації пожежі, складання обладнання на гирлі свердловини, рельєфу місцевості на ньому, з урахуванням напрямку вітру та відстані найбільш ефективного гасіння установки визначається з місцезнаходженням бойової позиції та кутами підвищення груп стволів В цей же час ним приймається рішення про ПОСЛІДОВНІСТЬ спрацювання і КІЛЬКІСТЬ СТВОЛІВ, ЩО треба приводити в дію Повністю споряджена установка з виставленими на необхідні кути підвищення групами стволів 2, 3 виїжджає на бойову позицію При необхідності коректування положення групи стволів 2, З, або тягача 1 на бойовій позиції, ці зміни виконуються приводами 5, 6 і маневруванням самого тягача Після проведення необхідних коректувань керівник гасіння пожежі дає команду на приведення установки в дію, що призводить до гасіння пожежі Для захисту балонів 7 і рукавів високого тиску 8 від теплового випромінювання пожежі під час перебування установки на бойовій позиції в станині 4 виконана спеціальна порожнина, де змонтовані і закріплені і балони, і рукави Насадки 9 виконують функцію елемента, де маса порошку, що засипана в стволи має можливість розігнатися після розриву мембрани і набрати оптимальну швидкість, яка забезпечує доставку розпиленого вогнегасного порошку з необхідними показниками його концентрації на відстань найбільш ефективного гасіння 1452 >ІГ. 1 Фиг. 3 Sft шр Й1 1 і ш-тшй-' т Фиг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
