Висівний апарат точного висіву насіння

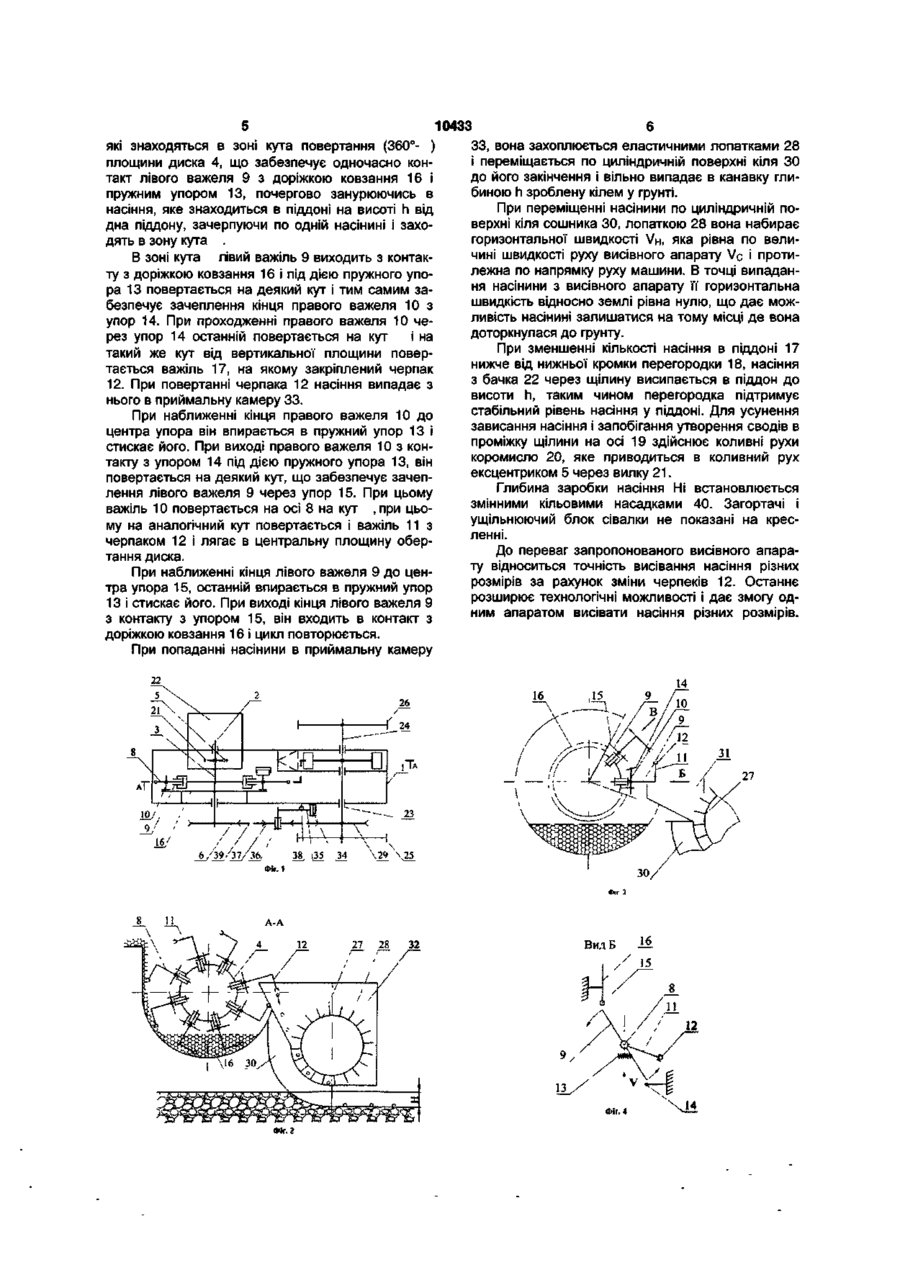

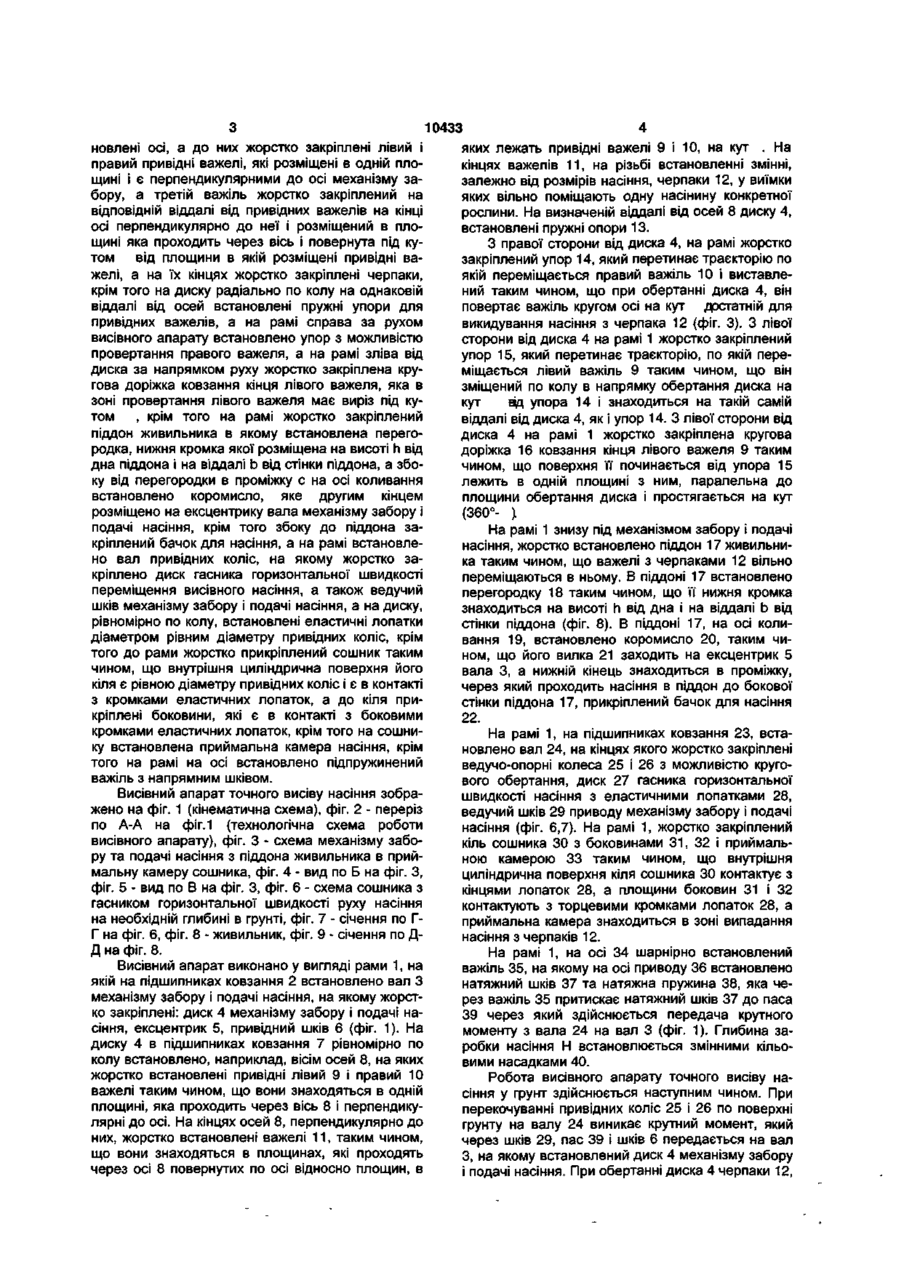

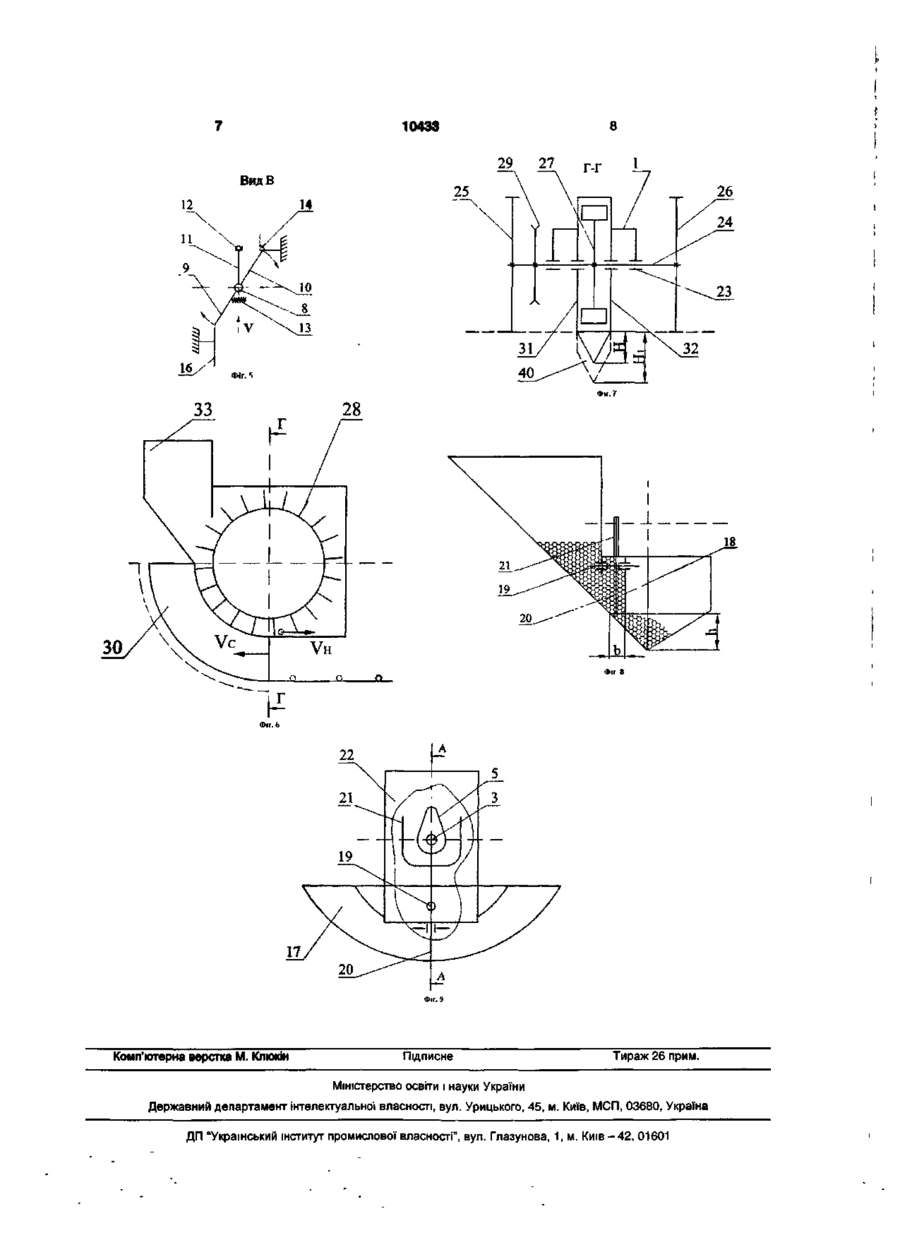

Висівний апарат точного висіву насіння, який виконаний у вигляді рами, механізму забору і подачі насіння, живильника, насіннєпроводу, кілів з сошниками, приймальних камер насіння, механізму приводу і привідних коліс, бачка для насіння, який відрізняється тим, що на диску механізму забору і подачі насіння в насіннєпровід рівномірно по колу радіально на шарнірах встановлені осі, а до них жорстко закріплені лівий і правий привідні важелі, які розміщені в одній площині і є перпендикулярними до осі механізму забору, а третій важіль жорстко закріплений на відповідній віддалі від привідних важелів на кінці осі перпендикулярно до неї і розміщений в площині, яка проходить через вісь і повернута під кутом о до площини, в якій розміщені привідні важелі, а на їх кінцях жорстко закріплені черпаки, крім того на диску радіально по колу на однаковій віддалі від осей встановлені пружні упори для привідних важелів, а на рамі справа за рухом висівного апарата встановлено упор з можливістю провертання правого важеля, а на рамі зліва від диска за напрямком руху жорстко закріплена кругова доріжка ковзання кінця лівого важеля, яка в зоні провертання лівого важеля має виріз під кутом р, крім того на рамі жорстко закріплений піддон живильника, в якому встановлена перегородка, нижня кромка якої розміщена на висоті h від дна піддона і на віддалі b від стінки піддона, а збоку від перегородки в проміжку с на осі коливання встановлено коромисло, яке другим кінцем розміщено на ексцентрику вала механізму забору і подачі насіння, крім того збоку до піддона закріплений бачок для насіння, а на рамі встановлено вал привідних коліс, на якому жорстко закріплено диск гасника горизонтальної швидкості переміщення насіння, що висівається, а також ведучий шків механізму забору і подачі насіння, а на диску рівномірно по колу встановлені еластичні лопатки діаметром, рівним діаметру привідних коліс, крім того до рами жорстко прикріплений сошник таким чином, що внутрішня циліндрична поверхня його кіля є рівною діаметру привідних коліс і є в контакті з кромками еластичних лопаток, а до кіля прикріплені боковини, які є в контакті з боковими кромками еластичних лопаток, крім того на сошнику встановлена приймальна камера насіння, а на рамі на осі встановлено підпружинений важіль з напрямним шківом. Корисна модель відноситься до сільськогосподарських машин і може мати широке застосування в посівних машинах сільського господарства. Відомий висівний апарат, який виконано у вигляді: рами, висівного апарату, механізму забору і подачі насіння, живильника, насінепроводу, кілів з сошниками, приймальних камер насіння, механізму приводу і привідних коліс, бачка для насіння ["Сельскохозяйственные машины", А.Н. Карпенко и др. Колос, 1979, рис. 10]. Недоліками даного висівного апарату є неможливість забезпечення точного висівання на сіння з однаковим кроком, матеріаломісткість, складність конструкції і обмежені технологічні можливості. Метою корисної моделі є забезпечення поступового висіву насіння з заданим інтервалом на задану глибину заробки шляхом виконання висівного апарату у вигляді: рами, висівної катушки, механізму забору і подачі насіння, живильника, насінепроводу, кілів з сошниками приймальних камер насіння, механізму приводу і привідних коліс, бачка для насіння, причому на диску механізму забору і подачі насіння в насінепровід рівномірно по колу радіально на шарнірах вста СО со о> 10433 4 яких лежать привідні важелі 9 і 10, на кут . На новлені осі, а до них жорстко закріплені лівий і кінцях важелів 11, на різьбі встановленні змінні, правий привідні важелі, які розміщені в одній плозалежно від розмірів насіння, черпаки 12, у виїмки щині і є перпендикулярними до осі механізму заяких вільно поміщають одну насінину конкретної бору, а третій важіль жорстко закріплений на рослини. На визначеній віддалі від осей 8 диску 4, відповідній віддалі від привідних важелів на кінці встановлені пружні опори 13. осі перпендикулярно до неї і розміщений в площині яка проходить через вісь і повернута під куЗ правої сторони від диска 4, на рамі жорстко том від площини в якій розміщені привідні вазакріплений упор 14, який перетинає траєкторію по желі, а на їх кінцях жорстко закріплені черпаки, якій переміщається правий важіль 10 і виставлекрім того на диску радіально по колу на однаковій ний таким чином, що при обертанні диска 4, він віддалі від осей встановлені пружні упори для повертає важіль кругом осі на кут достатній для привідних важелів, а на рамі справа за рухом викидування насіння з черпака 12 (фіг. 3). З лівої висівного апарату встановлено упор з можливістю сторони від диска 4 на рамі 1 жорстко закріплений провертання правого важеля, а на рамі зліва від упор 15, який перетинає траєкторію, по якій передиска за напрямком руху жорстко закріплена круміщається лівий важіль 9 таким чином, що він гова доріжка ковзання кінця лівого важеля, яка в зміщений по колу в напрямку обертання диска на зоні провертання лівого важеля має виріз під кукут в(д упора 14 і знаходиться на такій самій том , крім того на рамі жорстко закріплений віддалі від диска 4, як і упор 14. З лівої сторони від піддон живильника в якому встановлена перегодиска 4 на рамі 1 жорстко закріплена кругова родка, нижня кромка якої розміщена на висоті h від доріжка 16 ковзання кінця лівого важеля 9 таким дна піддона і на віддалі b від стінки піддона, а збочином, що поверхня її починається від упора 15 ку від перегородки в проміжку с на осі коливання лежить в одній площині з ним, паралельна до встановлено коромисло, яке другим кінцем площини обертання диска і простягається на кут розміщено на ексцентрику вала механізму забору і (360°- > подачі насіння, крім того збоку до піддона заНа рамі 1 знизу під механізмом забору і подачі кріплений бачок для насіння, а на рамі встановленасіння, жорстко встановлено піддон 17 живильнино вал привідних коліс, на якому жорстко зака таким чином, що важелі з черпаками 12 вільно кріплено диск гасника горизонтальної швидкості переміщаються в ньому. В піддоні 17 встановлено переміщення висівного насіння, а також ведучий перегородку 18 таким чином, що її нижня кромка шків механізму забору і подачі насіння, а на диску, знаходиться на висоті h від дна і на віддалі b від рівномірно по колу, встановлені еластичні лопатки стінки піддона (фіг. 8). В піддоні 17, на осі колидіаметром рівним діаметру привідних коліс, крім вання 19, встановлено коромисло 20, таким читого до рами жорстко прикріплений сошник таким ном, що його вилка 21 заходить на ексцентрик 5 чином, що внутрішня циліндрична поверхня його вала 3, а нижній кінець знаходиться в проміжку, кіля є рівною діаметру привідних коліс і є в контакті через який проходить насіння в піддон до бокової з кромками еластичних лопаток, а до кіля пристінки піддона 17, прикріплений бачок для насіння кріплені боковини, які є в контакті з боковими 22. кромками еластичних лопаток, крім того на сошниНа рамі 1, на підшипниках ковзання 23, встаку встановлена приймальна камера насіння, крім новлено вал 24, на кінцях якого жорстко закріплені того на рамі на осі встановлено підпружинений ведучо-опорні колеса 25 і 26 з можливістю круговажіль з напрямним шківом. вого обертання, диск 27 гасника горизонтальної Висівний апарат точного висіву насіння зобрашвидкості насіння з еластичними лопатками 28, жено на фіг. 1 (кінематична схема), фіг. 2 - переріз ведучий шків 29 приводу механізму забору і подачі по А-А на фіг. 1 (технологічна схема роботи насіння (фіг. 6,7). На рамі 1, жорстко закріплений висівного апарату), фіг. З - схема механізму забокіль сошника ЗО з боковинами 31, 32 і приймальру та подачі насіння з піддона живильника в прийною камерою 33 таким чином, що внутрішня мальну камеру сошника, фіг. 4 - вид по Б на фіг. З, циліндрична поверхня кіля сошника ЗО контактує з фіг. 5 - вид по В на фіг. З, фіг. 6 - схема сошника з кінцями лопаток 28, а площини боковин 31 і 32 гасником горизонтальної швидкості руху насіння контактують з торцевими кромками лопаток 28, а на необхідній глибині в грунті, фіг. 7 - січення по Гприймальна камера знаходиться в зоні випадання Г на фіг. 6, фіг. 8 - живильник, фіг. 9 - січення по Днасіння з черпаків 12. Д на фіг. 8. На рамі 1, на осі 34 шарнірно встановлений Висівний апарат виконано у вигляді рами 1, на важіль 35, на якому на осі приводу 36 встановлено якій на підшипниках ковзання 2 встановлено вал З натяжний шків 37 та натяжна пружина 38, яка чемеханізму забору і подачі насіння, на якому жорстрез важіль 35 притискає натяжний шків 37 до паса ко закріплені: диск 4 механізму забору і подачі на39 через який здійснюється передача крутного сіння, ексцентрик 5, привідний шків 6 (фіг. 1). На моменту з вала 24 на вал 3 (фіг. 1). Глибина задиску 4 в підшипниках ковзання 7 рівномірно по робки насіння Н встановлюється змінними кільоколу встановлено, наприклад, вісім осей 8, на яких вими насадками 40. жорстко встановлені привідні лівий 9 і правий 10 Робота висівного апарату точного висіву наважелі таким чином, що вони знаходяться в одній сіння у грунт здійснюється наступним чином. При площині, яка проходить через вісь 8 і перпендикуперекочуванні привідних коліс 25 і 26 по поверхні лярні до осі. На кінцях осей 8, перпендикулярно до грунту на валу 24 виникає крутний момент, який них, жорстко встановлені важелі 11, таким чином, через шків 29, пас 39 і шків 6 передається на вал що вони знаходяться в площинах, які проходять З, на якому встановлений диск 4 механізму забору через осі 8 повернутих по осі відносно площин, в і подачі насіння. При обертанні диска 4 черпаки 12, 10433 які знаходяться в зоні кута повертання (360°- ) 33, вона захоплюється еластичними лопатками 28 площини диска 4, що забезпечує одночасно коні переміщається по циліндричній поверхні кіля ЗО до його закінчення і вільно випадає в канавку глитакт лівого важеля 9 з доріжкою ковзання 16 і биною h зроблену кілем у грунті. пружним упором 13, почергово занурюючись в При переміщенні насінини по циліндричній понасіння, яке знаходиться в піддоні на висоті h від верхні кіля сошника ЗО, лопаткою 28 вона набирає дна піддону, зачерпуючи по одній насінині і захогоризонтальної швидкості VH, яка рівна по велидять в зону кута . чині швидкості руху висівного апарату Vc і протиВ зоні кута лівий важіль 9 виходить з контаклежна по напрямку руху машини. В точці випаданту з доріжкою ковзання 16 і під дією пружного упоня насінини з висівного апарату її горизонтальна ра 13 повертається на деякий кут і тим самим зашвидкість відносно землі рівна нулю, що дає можбезпечує зачеплення кінця правого важеля 10 з ливість насінині залишатися на тому місці де вона упор 14. При проходженні правого важеля 10 чедоторкнулася до грунту. рез упор 14 останній повертається на кут і на При зменшенні кількості насіння в піддоні 17 такий же кут від вертикальної площини повернижче від нижньої кромки перегородки 18, насіння тається важіль 17, на якому закріплений черпак з бачка 22 через щілину висипається в піддон до 12. При повертанні черпака 12 насіння випадає з висоти h, таким чином перегородка підтримує нього в приймальну камеру 33. стабільний рівень насіння у піддоні. Для усунення При наближенні кінця правого важеля 10 до зависання насіння і запобігання утворення сводів в центра упора він впирається в пружний упор 13 і проміжку щілини на осі 19 здійснює коливні рухи стискає його. При виході правого важеля 10 з конкоромисло 20, яке приводиться в коливний рух такту з упором 14 під дією пружного упора 13, він ексцентриком 5 через вилку 21. повертається на деякий кут, що забезпечує зачепГлибина заробки насіння Ні встановлюється лення лівого важеля 9 через упор 15. При цьому змінними кільовими насадками 40. Загортачі і важіль 10 повертається на осі 8 на кут , при цьоущільнюючий блок сівалки не показані на кресму на аналогічний кут повертається і важіль 11 з ленні. черпаком 12 і лягає в центральну площину оберДо переваг запропонованого висівного апаратання диска. ту відноситься точність висівання насіння різних При наближенні кінця лівого важеля 9 до ценрозмірів за рахунок зміни черпеків 12. Останнє тра упора 15, останній впирається в пружний упор розширює технологічні можливості і дає змогу од13 і стискає його. При виході кінця лівого важеля 9 ним апаратом висівати насіння різних розмірів. з контакту з упором 15, він входить в контакт з доріжкою ковзання 16 і цикл повторюється. При попаданні насінини в приймальну камеру 16 6 /39/37/36, 38. Фіг. 1 Вид Б Фіг. 4 ЇЙ 10433 29 27 r r 1 22 Комп'ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
