Насос струминний

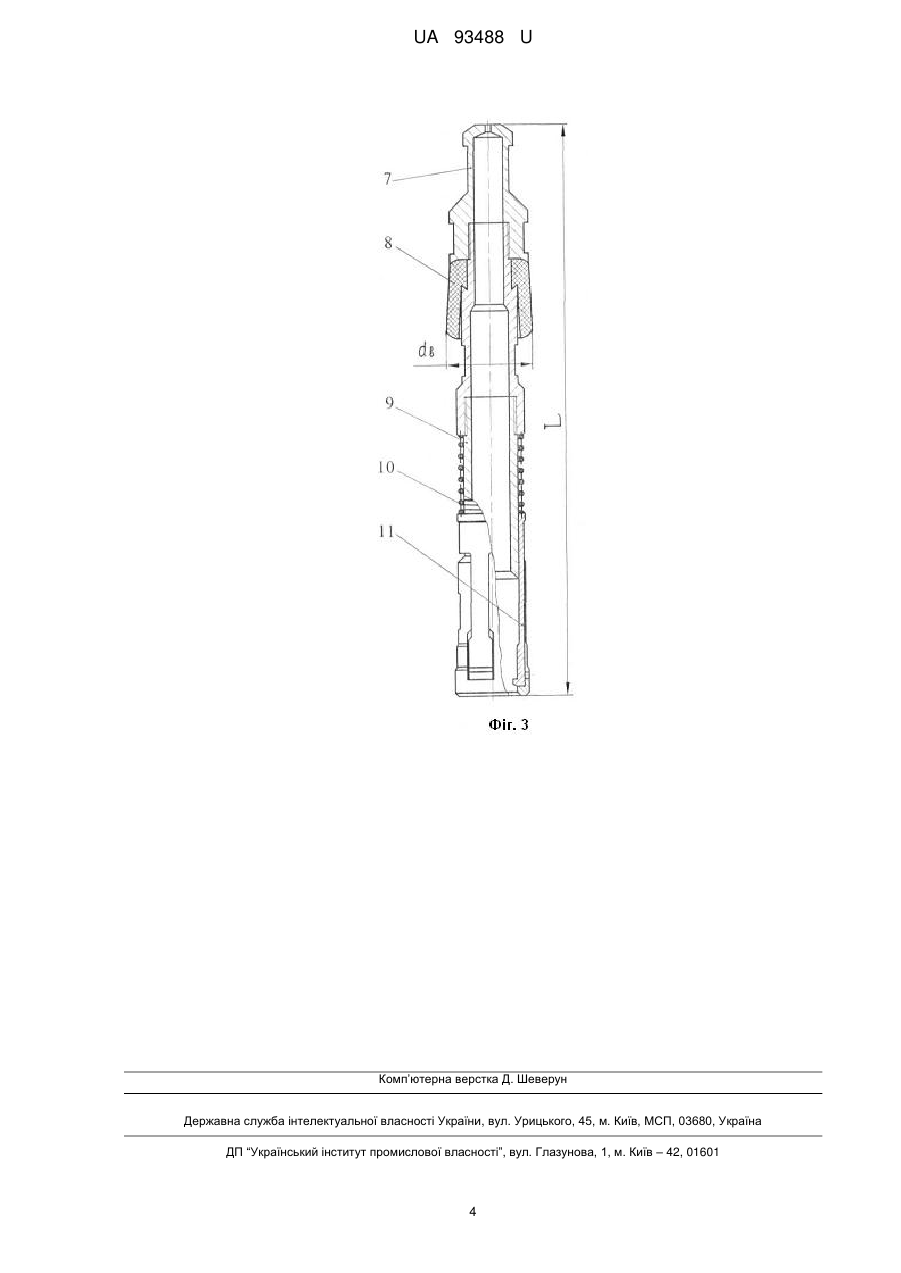

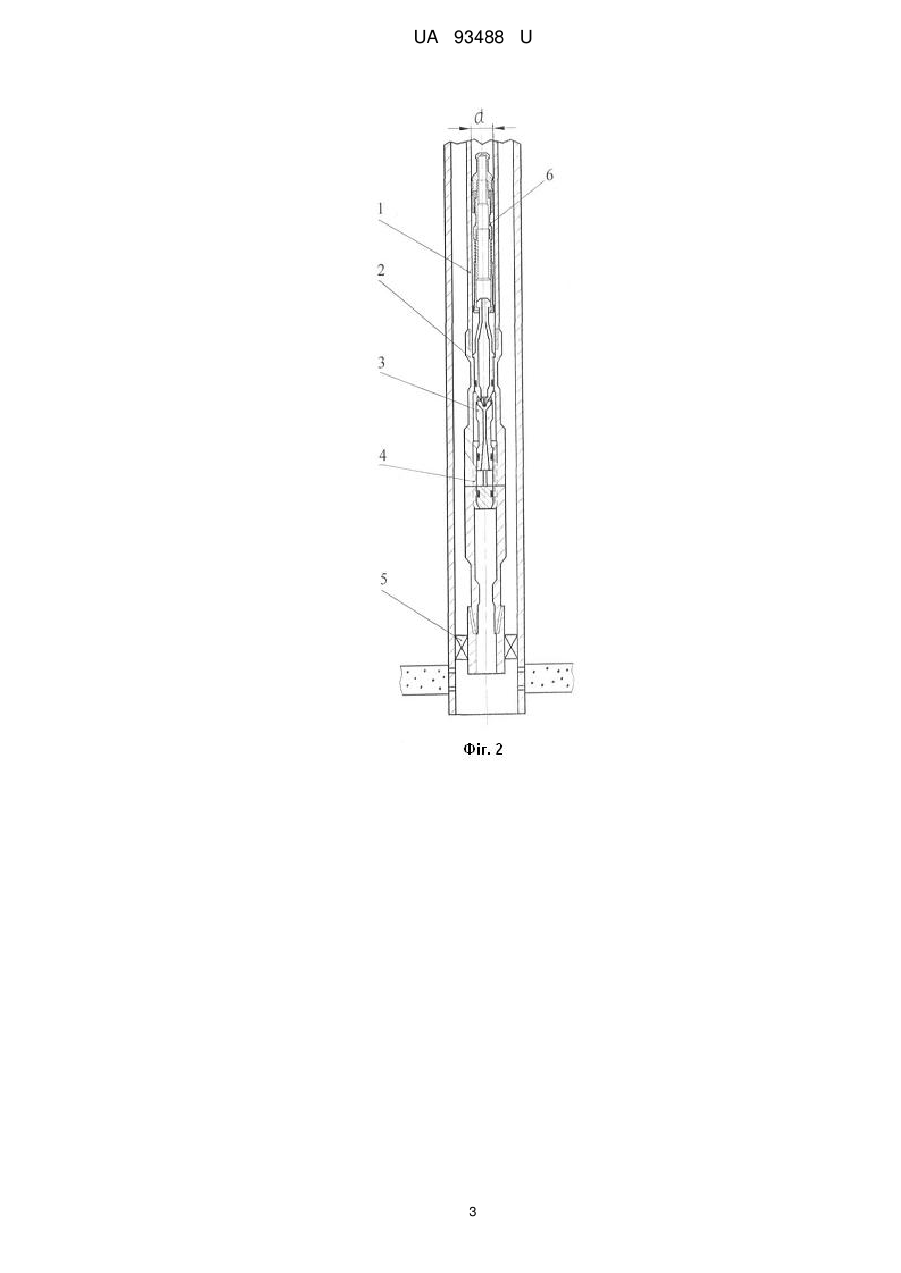

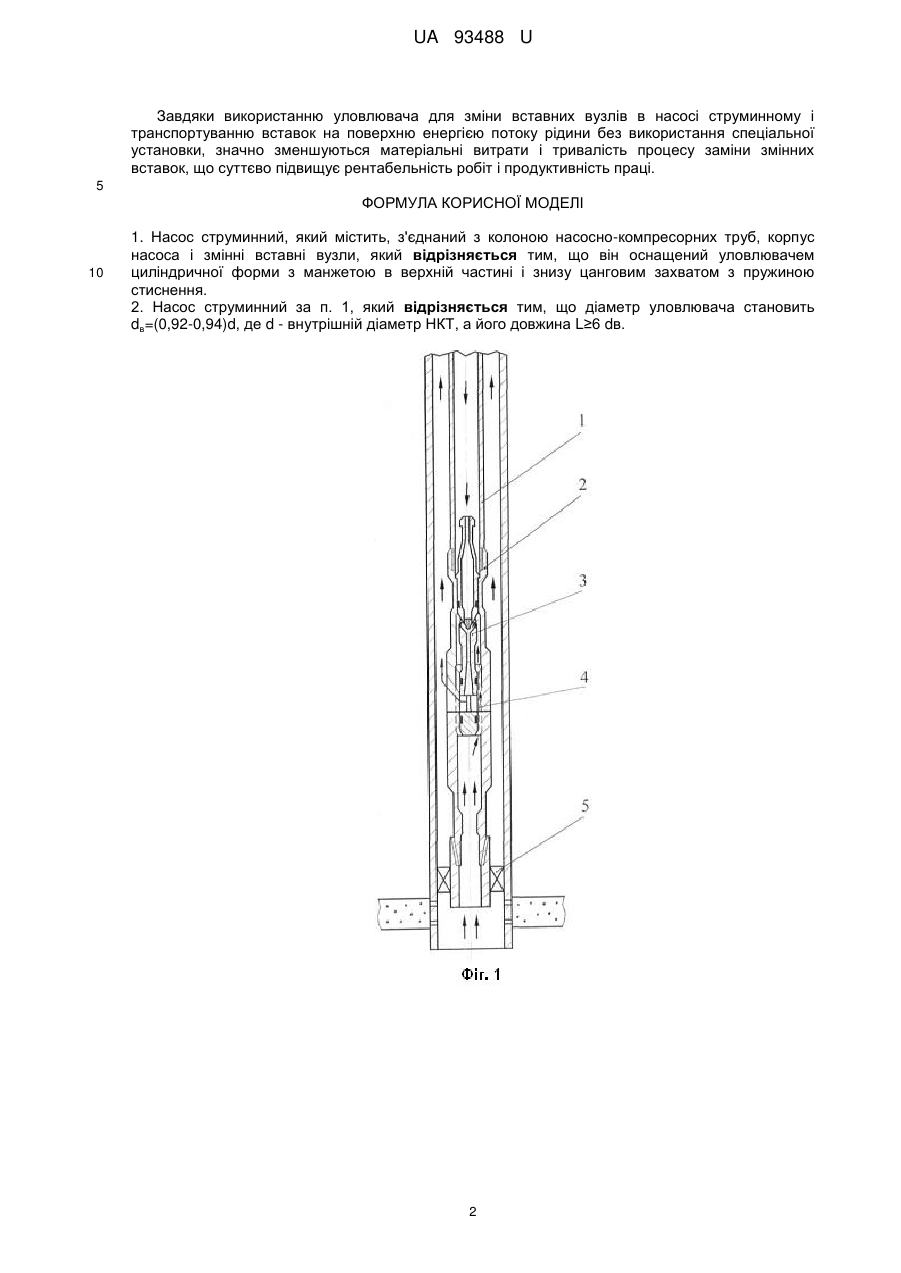

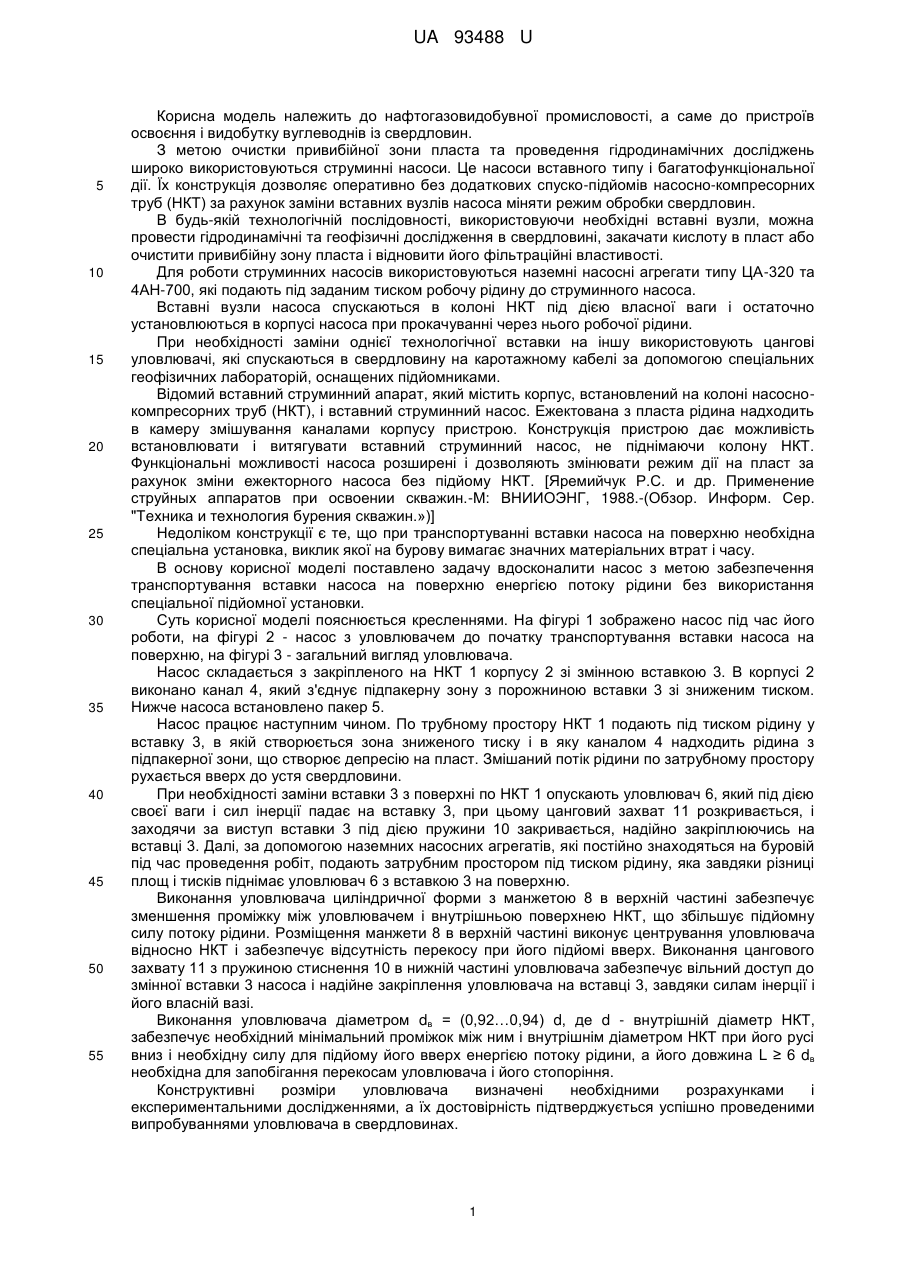

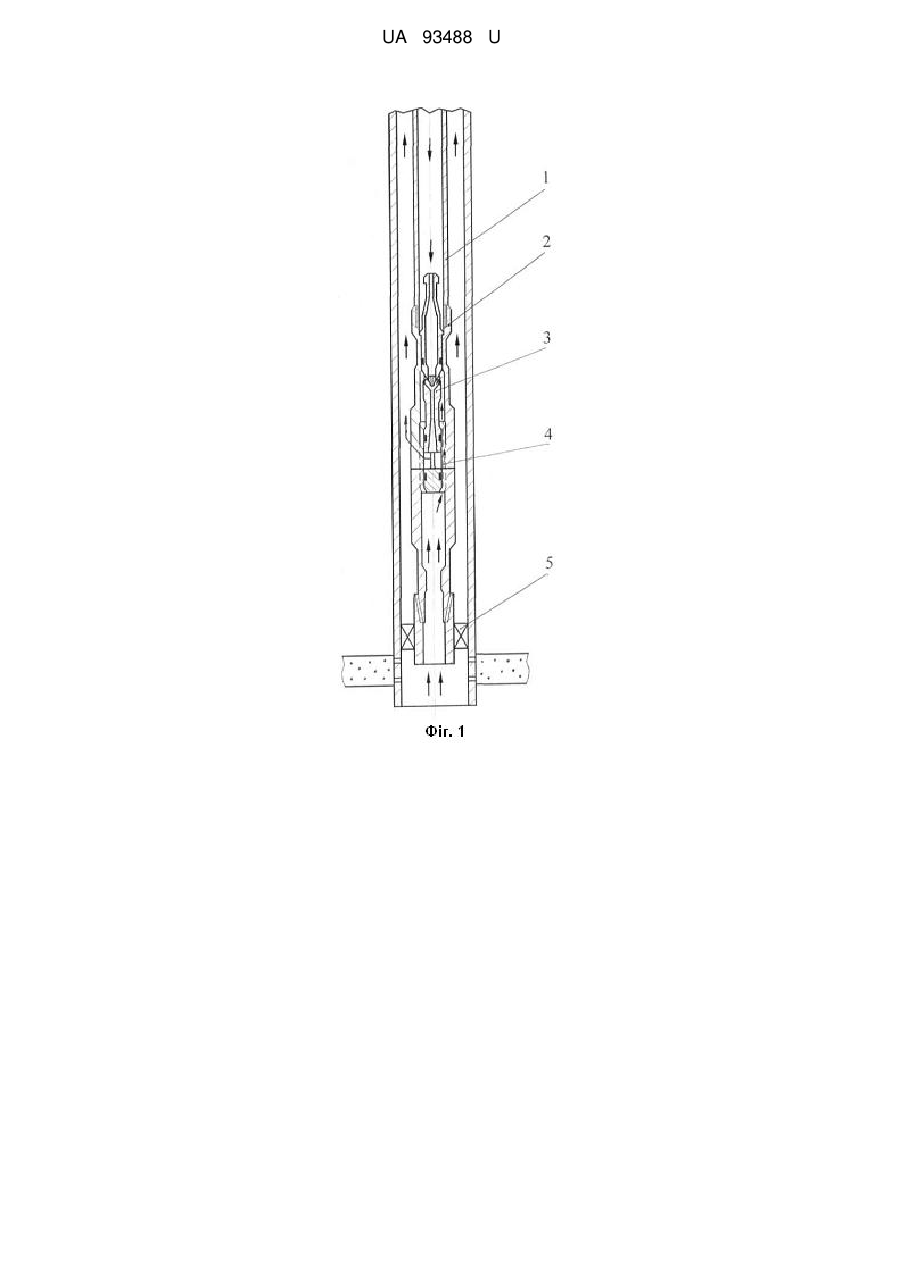

Реферат: Насос струминний містить, з'єднаний з колоною насосно-компресорних труб, корпус насоса і змінні вставні вузли. Насос оснащений уловлювачем циліндричної форми з манжетою в верхній частині і знизу цанговим захватом з пружиною стиснення. UA 93488 U (54) НАСОС СТРУМИННИЙ UA 93488 U UA 93488 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до нафтогазовидобувної промисловості, а саме до пристроїв освоєння і видобутку вуглеводнів із свердловин. З метою очистки привибійної зони пласта та проведення гідродинамічних досліджень широко використовуються струминні насоси. Це насоси вставного типу і багатофункціональної дії. Їх конструкція дозволяє оперативно без додаткових спуско-підйомів насосно-компресорних труб (НКТ) за рахунок заміни вставних вузлів насоса міняти режим обробки свердловин. В будь-якій технологічній послідовності, використовуючи необхідні вставні вузли, можна провести гідродинамічні та геофізичні дослідження в свердловині, закачати кислоту в пласт або очистити привибійну зону пласта і відновити його фільтраційні властивості. Для роботи струминних насосів використовуються наземні насосні агрегати типу ЦА-320 та 4АН-700, які подають під заданим тиском робочу рідину до струминного насоса. Вставні вузли насоса спускаються в колоні НКТ під дією власної ваги і остаточно установлюються в корпусі насоса при прокачуванні через нього робочої рідини. При необхідності заміни однієї технологічної вставки на іншу використовують цангові уловлювачі, які спускаються в свердловину на каротажному кабелі за допомогою спеціальних геофізичних лабораторій, оснащених підйомниками. Відомий вставний струминний апарат, який містить корпус, встановлений на колоні насоснокомпресорних труб (НКТ), і вставний струминний насос. Ежектована з пласта рідина надходить в камеру змішування каналами корпусу пристрою. Конструкція пристрою дає можливість встановлювати і витягувати вставний струминний насос, не піднімаючи колону НКТ. Функціональні можливості насоса розширені і дозволяють змінювати режим дії на пласт за рахунок зміни ежекторного насоса без підйому НКТ. [Яремийчук Р.С. и др. Применение струйных аппаратов при освоении скважин.-М: ВНИИОЭНГ, 1988.-(Обзор. Информ. Сер. "Техника и технология бурения скважин.»)] Недоліком конструкції є те, що при транспортуванні вставки насоса на поверхню необхідна спеціальна установка, виклик якої на бурову вимагає значних матеріальних втрат і часу. В основу корисної моделі поставлено задачу вдосконалити насос з метою забезпечення транспортування вставки насоса на поверхню енергією потоку рідини без використання спеціальної підйомної установки. Суть корисної моделі пояснюється кресленнями. На фігурі 1 зображено насос під час його роботи, на фігурі 2 - насос з уловлювачем до початку транспортування вставки насоса на поверхню, на фігурі 3 - загальний вигляд уловлювача. Насос складається з закріпленого на НКТ 1 корпусу 2 зі змінною вставкою 3. В корпусі 2 виконано канал 4, який з'єднує підпакерну зону з порожниною вставки 3 зі зниженим тиском. Нижче насоса встановлено пакер 5. Насос працює наступним чином. По трубному простору НКТ 1 подають під тиском рідину у вставку 3, в якій створюється зона зниженого тиску і в яку каналом 4 надходить рідина з підпакерної зони, що створює депресію на пласт. Змішаний потік рідини по затрубному простору рухається вверх до устя свердловини. При необхідності заміни вставки 3 з поверхні по НКТ 1 опускають уловлювач 6, який під дією своєї ваги і сил інерції падає на вставку 3, при цьому цанговий захват 11 розкривається, і заходячи за виступ вставки 3 під дією пружини 10 закривається, надійно закріплюючись на вставці 3. Далі, за допомогою наземних насосних агрегатів, які постійно знаходяться на буровій під час проведення робіт, подають затрубним простором під тиском рідину, яка завдяки різниці площ і тисків піднімає уловлювач 6 з вставкою 3 на поверхню. Виконання уловлювача циліндричної форми з манжетою 8 в верхній частині забезпечує зменшення проміжку між уловлювачем і внутрішньою поверхнею НКТ, що збільшує підйомну силу потоку рідини. Розміщення манжети 8 в верхній частині виконує центрування уловлювача відносно НКТ і забезпечує відсутність перекосу при його підйомі вверх. Виконання цангового захвату 11 з пружиною стиснення 10 в нижній частині уловлювача забезпечує вільний доступ до змінної вставки 3 насоса і надійне закріплення уловлювача на вставці 3, завдяки силам інерції і його власній вазі. Виконання уловлювача діаметром dв = (0,92…0,94) d, де d - внутрішній діаметр НКТ, забезпечує необхідний мінімальний проміжок між ним і внутрішнім діаметром НКТ при його русі вниз і необхідну силу для підйому його вверх енергією потоку рідини, а його довжина L ≥ 6 dв необхідна для запобігання перекосам уловлювача і його стопоріння. Конструктивні розміри уловлювача визначені необхідними розрахунками і експериментальними дослідженнями, а їх достовірність підтверджується успішно проведеними випробуваннями уловлювача в свердловинах. 1 UA 93488 U Завдяки використанню уловлювача для зміни вставних вузлів в насосі струминному і транспортуванню вставок на поверхню енергією потоку рідини без використання спеціальної установки, значно зменшуються матеріальні витрати і тривалість процесу заміни змінних вставок, що суттєво підвищує рентабельність робіт і продуктивність праці. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 1. Насос струминний, який містить, з'єднаний з колоною насосно-компресорних труб, корпус насоса і змінні вставні вузли, який відрізняється тим, що він оснащений уловлювачем циліндричної форми з манжетою в верхній частині і знизу цанговим захватом з пружиною стиснення. 2. Насос струминний за п. 1, який відрізняється тим, що діаметр уловлювача становить dв=(0,92-0,94)d, де d - внутрішній діаметр НКТ, а його довжина L≥6 dв. 2 UA 93488 U 3 UA 93488 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
