Композиція для контактних лінз

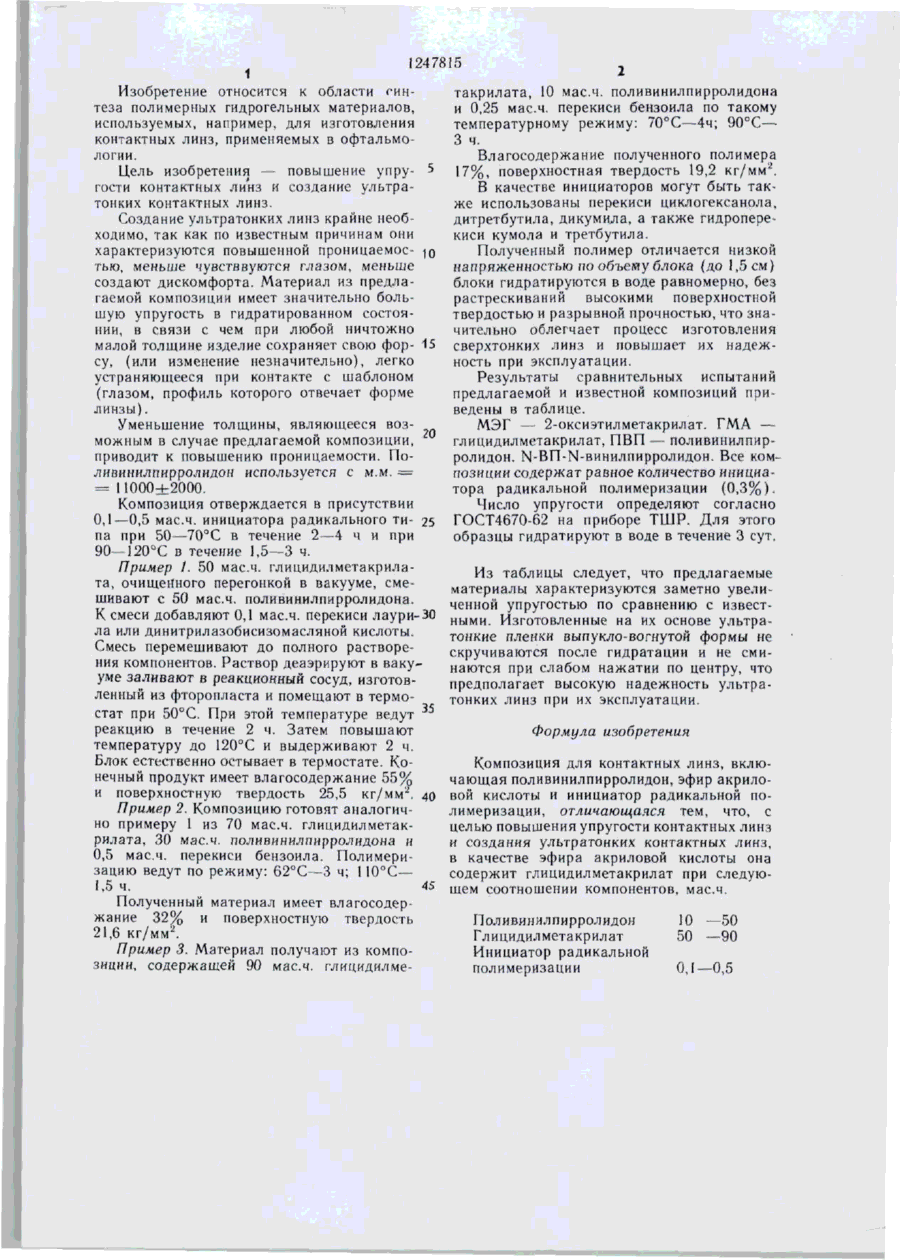

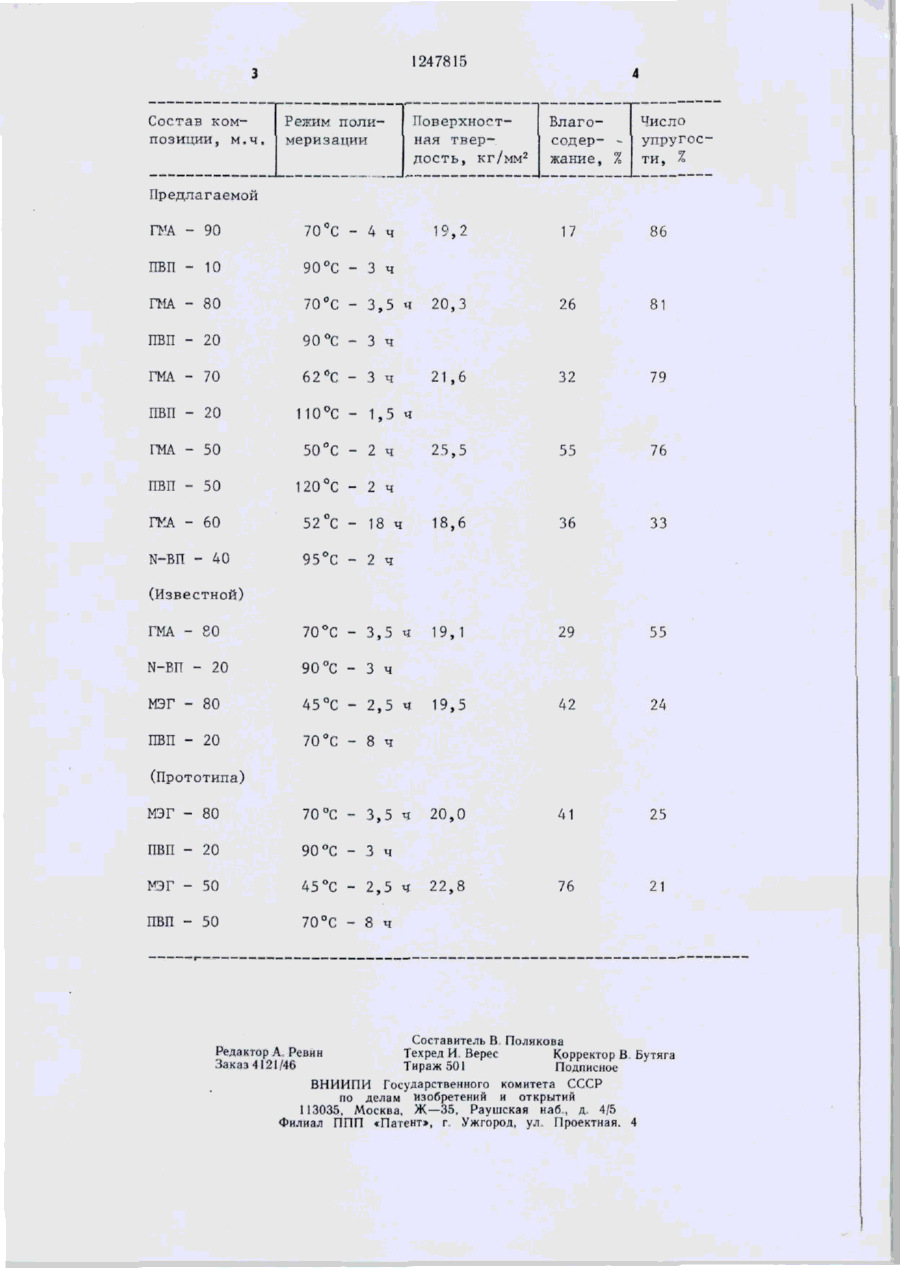

Изобретение относится к области синтеза полимерных гидрогельных материалов для изготовления контактных линз (КЛ), применяемых в офтальмологии Повышение упругости КЛ {до 86%) и создание ультратонких КЛ обеспечивается включением в композицию состава: поливинилпирролидон (ПВП) от 10 до 50 мас.ч., инициатор радикальной полимеризации от 0,1 до 0,5 мас.ч. дополнительно глицидилметакрилат от 50 до 90 мас.ч. ПВП используют с мол. м. 11000+2000. Композицию отверждают при 50—70°С в течение 2—4 ч и при 90—120°С в течение 1,5—3 ч, Влагосодержание получаемых пленок от 17 до 55%, поверхностная твердость от 19,2 до 25,5 кг/м? Ультратонкие пленки имеют выпукло-вогнутую форму, не скручиваются при слабом нажатии по центру. ел 1247815 Изобретение относится к области синтеза полимерных гидрогельных материалов, используемых, например, для изготовления контактных линз, применяемых в офтальмологии. Цель изобретения - • повышение упру- 5 гости контактных линз и создание ультратонких контактных линз. Создание ультратонких линз крайне необходимо, так как по известным причинам они характеризуются повышенной проницаемое- JQ тью, меньше чувстввуются глазом, меньше создают дискомфорта. Материал из предлагаемой композиции имеет значительно большую упругость в гидратированном состоянии, в связи с чем при любой ничтожно малой толщине изделие сохраняет свою фор- 15 су, (или изменение незначительно), легко устраняющееся при контакте с шаблоном (глазом, профиль которого отвечает форме линзы). Уменьшение толщины, являющееся возможным в случае предлагаемой композиции, приводит к повышению проницаемости. Поливинилпирролидон используется с м.м. = = 11000+2000. Композиция отверждается в присутствии 0,1—0,5 мас.ч. инициатора радикального ти- 25 па при 50—70°С в течение 2—4 ч и при 90—120°С в течение 1,5—3 ч. Пример 1. 50 мас.ч. глицидилметакрилата, очищенного перегонкой в вакууме, смешивают с 50 мас.ч, поливинилпирролидона. К смеси добавляют 0,1 мас.ч. перекиси лаури-30 ла или динитрилазобисизомасляной кислоты. Смесь перемешивают до полного растворения компонентов. Раствор деаэрируют в вакууме заливают в реакционный сосуд, изготовленный из фторопласта и помещают в термостат при 50°С. При этой температуре ведут 35 реакцию в течение 2 ч. Затем повышают температуру до 120°С и выдерживают 2 ч. Блок естественно остывает в термостате. Конечный продукт имеет влагосодержание 55% 2 и поверхностную твердость 25,5 кг/мм . 40 Пример 2. Композицию готовят аналогично примеру 1 из 70 мас.ч. глицидилметакрилата, 30 мас.ч. поливинилпирролидона и 0,5 мас.ч. перекиси бензоила. Полимеризацию ведут по режиму: 62°С—3 ч; 110°С— 1,5 ч. 45 Полученный материал имеет влагосодержание 32% и поверхностную твердость 21,6 кг/мм2. Пример 3. Материал получают из композиции, содержащей 90 мас.ч. глицидилме такрилата, 10 мас.ч. поливинилпирролидона и 0,25 мас.ч. перекиси бензоила по такому температурному режиму: 70°С—4ч; 90°С— 3 ч. Влагосодержание полученного полимера 17%, поверхностная твердость 19,2 кг/мм2. В качестве инициаторов могут быть также использованы перекиси циклогексанола, дитретбутила, дикумнла, а также гидроперекиси кумола и третбутила. Полученный полимер отличается низкой напряженностью по объему блока (до 1,5 см) блоки гидратируются в воде равномерно, без растрескиваний высокими поверхностной твердостью и разрывной прочностью, что значительно облегчает процесс изготовления сверхтонких линз и повышает их надежность при эксплуатации. Результаты сравнительных испытаний предлагаемой и известной композиций приведены в таблице. МЭГ -~ 2-оксиэтилметакрилат. ГМА глицидилметакрилат, ПВП — поливинилпирролидон. N-Bn-N-винилпирролидон. Все композиции содержат равное количество инициатора радикальной полимеризации (0,3%). Число упругости определяют согласно ГОСТ4670-62 на приборе ТШР. Для этого образцы гидратируют в воде в течение 3 сут. Из таблицы следует, что предлагаемые материалы характеризуются заметно увеличенной упругостью по сравнению с известИзготовленные на их основе ультран ь ш и тонкие пленки выпукло-вогнутой формы не скручиваются после гидратации и не сминаются при слабом нажатии по центру, что предполагает высокую надежность ультратонких линз при их эксплуатации. Формула изобретения Композиция для контактных линз, включающая поливинилпирролидон, эфир акриловой кислоты и инициатор радикальной полимеризации, отличающаяся тем, что, с целью повышения упругости контактных линз и создания ультратонких контактных линз, в качестве эфира акриловой кислоты она содержит глицидилметакрилат при следующем соотношении компонентов, мас.ч. Поливинилпирролидон Глицидилметакрилат Инициатор радикальной полимеризации 10 —50 50 —90 0,1—0,5 1247815 Состав композиции, м . ч . Поверхностная т в е р 2 дость , кг/мм Режим п о л и меризации Влагосодер- жание, % Число упругости, 7о Предлагаемой ГМА - 90 70°С ПВП - 10 90 °С - 3 ч ГМА - 80 70°С ПВП - 20 90 °С - 3 ч ГМА - 70 6 2 °С - 3 ч ПВП - 20 110°С 19,2 - 3,5 1,5 ГМА - 50 86 20,3 26 81 32 79 25,5 55 76 18,6 36 33 19,1 29 55 19,5 42 24 20,0 41 25 22,8 76 21 ч 50 °С - 2 ч ПВП - 50 ч 17 21,6 - 4 ч 120 °С - 2 ч ГМА - 60 52 °С - 18 ч N-ВП 95°С - 2 ч ГМА - 80 70°С - 3,5 Ч N-ВП 90 °С - 3 ч 40 (Известной) 20 МЭГ - 80 45 °С - 2 , 5 ч ПВП - 20 70 °С - 8 ч (Прототипа) МЭГ - 80 70 °С - 3 , 5 ц ПВП - 20 90 °С - 3 ч МЭГ - 50 45 °С - 2 , 5 ч ПВП - 50 70°С - 8 ч Составитель В Полякова Редактор А Ревин Техред И Верес Корректор В Бутяга Заказ 4121/46 Тираж 501 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб , д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная. 4
