Спосіб оцінки якості матеріалу для м’яких підкладок базису знімних протезів

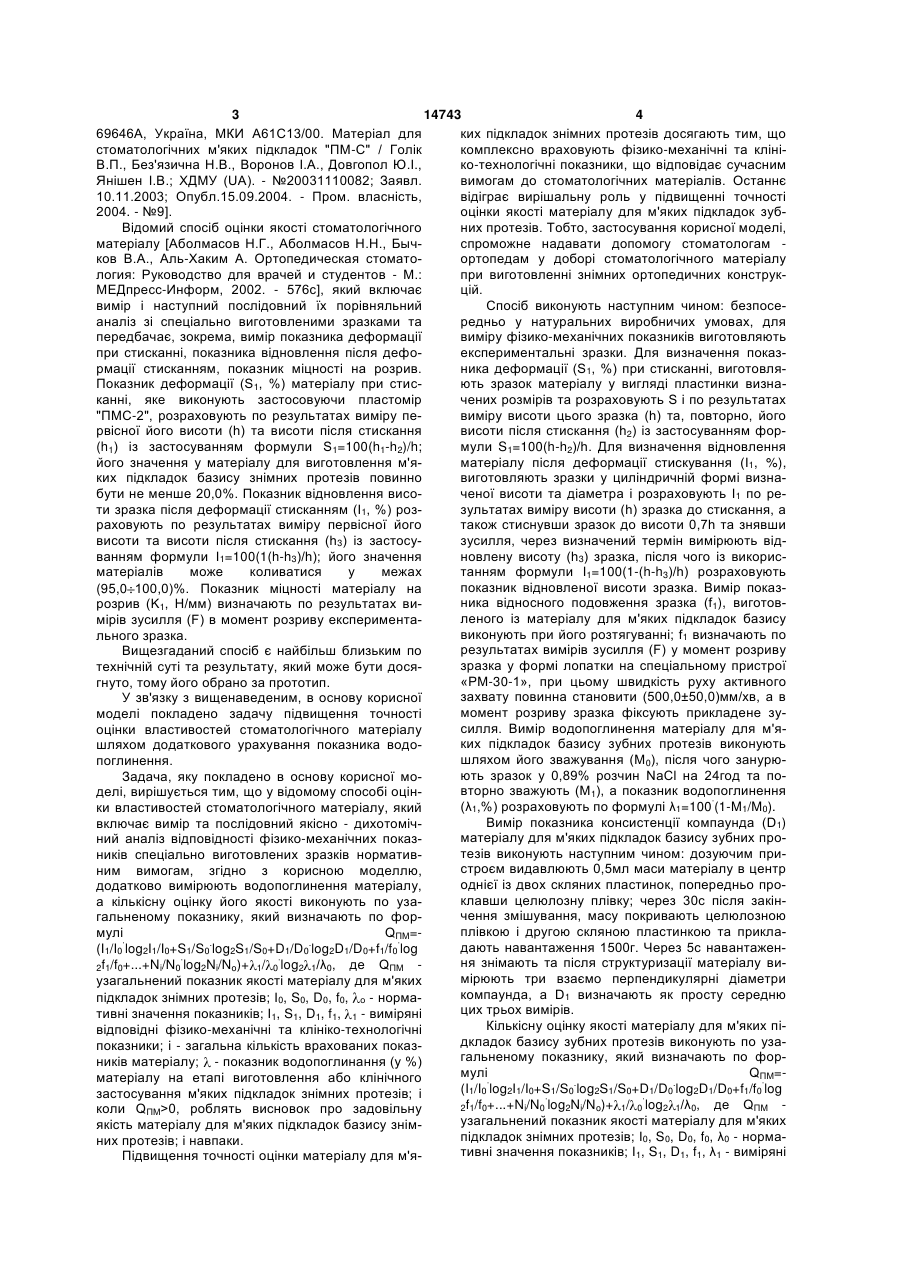

Спосіб оцінки якості матеріалу для м'яких підкладок базису знімних протезів, який включає вимірювань та послідовний якісно-дихотомічний аналіз відповідності фізико-механічних показників спеціально виготовлених зразків нормативним вимогам, який відрізняється тим, що додатково вимірюють водопоглинення матеріалу, а кількісну оцінку його якості здійснюють за узагальненим показником, який визначають за формулою: 2 3 14743 4 69646А, Україна, МКИ А61С13/00. Матеріал для ких підкладок знімних протезів досягають тим, що стоматологічних м'яких підкладок "ПМ-С" / Голік комплексно враховують фізико-механічні та клініВ.П., Без'язична Н.В., Воронов I.A., Довгопол Ю.І., ко-технологічні показники, що відповідає сучасним Янішен І.B.; ХДМУ (UA). - №20031110082; Заявл. вимогам до стоматологічних матеріалів. Останнє 10.11.2003; Опубл.15.09.2004. - Пром. власність, відіграє вирішальну роль у підвищенні точності 2004. - №9]. оцінки якості матеріалу для м'яких підкладок зубВідомий спосіб оцінки якості стоматологічного них протезів. Тобто, застосування корисної моделі, матеріалу [Аболмасов Н.Г., Аболмасов H.H., Бычспроможне надавати допомогу стоматологам ков Β.Α., Аль-Хаким А. Ортопедическая стоматоортопедам у доборі стоматологічного матеріалу логия: Руководство для врачей и студентов - Μ.: при виготовленні знімних ортопедичних конструкМЕДпресс-Информ, 2002. - 576с], який включає цій. вимір і наступний послідовний їх порівняльний Спосіб виконують наступним чином: безпосеаналіз зі спеціально виготовленими зразками та редньо у натуральних виробничих умовах, для передбачає, зокрема, вимір показника деформації виміру фізико-механічних показників виготовляють при стисканні, показника відновлення після дефоекспериментальні зразки. Для визначення показрмації стисканням, показник міцності на розрив. ника деформації (S1, %) при стисканні, виготовляПоказник деформації (S1, %) матеріалу при стисють зразок матеріалу у вигляді пластинки визнаканні, яке виконують застосовуючи пластомір чених розмірів та розраховують S і по результатах "ПМС-2", розраховують по результатах виміру певиміру висоти цього зразка (h) та, повторно, його рвісної його висоти (h) та висоти після стискання висоти після стискання (h2) із застосуванням фор(h1) із застосуванням формули S1=100(h1-h2)/h; мули S1=100(h-h2)/h. Для визначення відновлення його значення у матеріалу для виготовлення м'яматеріалу після деформації стискування (I1, %), ких підкладок базису знімних протезів повинно виготовляють зразки у циліндричній формі визнабути не менше 20,0%. Показник відновлення височеної висоти та діаметра і розраховують I1 по рети зразка після деформації стисканням (I1, %) роззультатах виміру висоти (h) зразка до стискання, а раховують по результатах виміру первісної його також стиснувши зразок до висоти 0,7h та знявши висоти та висоти після стискання (h3) із застосузусилля, через визначений термін вимірюють відванням формули I1=100(1(h-h3)/h); його значення новлену висоту (h3) зразка, після чого із викорисматеріалів може коливатися у межах танням формули I1=100(1-(h-h3)/h) розраховують показник відновленої висоти зразка. Вимір показ(95,0 100,0)%. Показник міцності матеріалу на ника відносного подовження зразка (f1), виготоврозрив (Κ1, Н/мм) визначають по результатах виленого із матеріалу для м'яких підкладок базису мірів зусилля (F) в момент розриву експериментавиконують при його розтягуванні; f1 визначають по льного зразка. результатах вимірів зусилля (F) у момент розриву Вищезгаданий спосіб є найбільш близьким по зразка у формі лопатки на спеціальному пристрої технічній суті та результату, який може бути дося«РМ-30-1», при цьому швидкість руху активного гнуто, тому його обрано за прототип. захвату повинна становити (500,0±50,0)мм/хв, а в У зв'язку з вищенаведеним, в основу корисної момент розриву зразка фіксують прикладене зумоделі покладено задачу підвищення точності силля. Вимір водопоглинення матеріалу для м'яоцінки властивостей стоматологічного матеріалу ких підкладок базису зубних протезів виконують шляхом додаткового урахування показника водошляхом його зважування (М0), після чого занурюпоглинення. ють зразок у 0,89% розчин NaCl на 24год та поЗадача, яку покладено в основу корисної мовторно зважують (М1), а показник водопоглинення делі, вирішується тим, що у відомому способі оцін(λ1,%) розраховують по формулі λ1=100·(1-M1/M0). ки властивостей стоматологічного матеріалу, який Вимір показника консистенції компаунда (D1) включає вимір та послідовний якісно - дихотомічматеріалу для м'яких підкладок базису зубних проний аналіз відповідності фізико-механічних показтезів виконують наступним чином: дозуючим приників спеціально виготовлених зразків нормативстроєм видавлюють 0,5мл маси матеріалу в центр ним вимогам, згідно з корисною моделлю, однієї із двох скляних пластинок, попередньо прододатково вимірюють водопоглинення матеріалу, клавши целюлозну плівку; через 30с після закіна кількісну оцінку його якості виконують по узачення змішування, масу покривають целюлозною гальненому показнику, який визначають по форплівкою і другою скляною пластинкою та прикламулі QПМ=дають навантаження 1500г. Через 5с навантажен(I1/I0·log2I1/I0+S1/S0.log2S1/S0+D1/D0.log2D1/D0+f1/f0·log · · ня знімають та після структуризації матеріалу виде QПМ 2f1/f0+...+Ni/N0 log2Ni/No)+ 1/ 0 log2 1/λ0, мірюють три взаємо перпендикулярні діаметри узагальнений показник якості матеріалу для м'яких компаунда, a D1 визначають як просту середню підкладок знімних протезів; І0, S0, D0, f0, ο - нормацих трьох вимірів. тивні значення показників; І1, S1, D1, f1, 1 - виміряні Кількісну оцінку якості матеріалу для м'яких півідповідні фізико-механічні та клініко-технологічні дкладок базису зубних протезів виконують по узапоказники; і - загальна кількість врахованих показгальненому показнику, який визначають по форників матеріалу; - показник водопоглинання (у %) мулі QПМ=матеріалу на етапі виготовлення або клінічного (I1/I0·log2I1/I0+S1/S0.log2S1/S0+D1/D0.log2D1/D0+f1/f0·log застосування м'яких підкладок знімних протезів; і · · де QПМ 2f1/f0+...+Ni/N0 log2Ni/No)+ 1/ 0 log2 1/λ0, коли QПМ>0, роблять висновок про задовільну узагальнений показник якості матеріалу для м'яких якість матеріалу для м'яких підкладок базису знімпідкладок знімних протезів; І0, S0, D0, f0, λ0 - норманих протезів; і навпаки. тивні значення показників; I1, S1, D1, f1, λ1 - виміряні Підвищення точності оцінки матеріалу для м'я 5 14743 6 відповідні фізико-механічні та клініко-технологічні 24год (при t=37,0°C), при повторному зважуванні показники; λ - показник водопоглинення (у %) майого вага становила М1=2,7163г, а показник водотеріалу на етапі виготовлення або клінічного запоглинення (λ, %) розрахували по формулі стосування м'яких підкладок знімних протезів; і λ1=100·((Μ1-М0)/М0)=100·((2,7163коли QПМ>0, роблять висновок про задовільну 2,2069)/2,2069)=23,0%. якість матеріалу; і навпаки. Вимір показника консистенції компаунда (D1) Нормативні значення, згідно з міжнародним матеріалу для м'яких підкладок базису зубних простандартом ІСО та технічними умовами на вигототезів виконали наступним чином: дозуючим привлення м'яких підкладок базису, виміряних фізикостроєм видавили 0,5мл маси матеріалу в центр механічних та клініко-технологічних показників однієї із двох скляних пластинок, попередньо провідповідно складають: І0-99,9%; S0-34,0%; D0клавши целюлозну плівку; через 30с після закін23мм; f0-323,3Н/м2; λο-не більше 0,5% за 24год. чення змішування, масу покрили целюлозною пліПриклад, який ілюструє спосіб. Безпосередньо вкою і другою скляною пластинкою та приклали в клініко-лабораторних умовах, для виміру фізиконавантаження 1500г. Через 5с навантаження знямеханічних показників виготовлено експериментато та після виміряні три діаметри компаунда (d1; льні зразки, зокрема для визначення показника d2; d3), a D1 визначили як просту середню цих деформації (S1, %) при стисканні, виготовлено трьох вимірів: зразок матеріалу у вигляді пластинки визначених D1=d1+d2+d3=22,9+23,0+23,1=23,0мм. розмірів та розраховано S1 по результатах виміру Нормативні значення, згідно з міжнародним висоти цього зразка (h=21,80мм) та, повторно, стандартом ІСО та технічними умовами на виготойого висоти після стискання (h2=13,50) із застосувлення м'яких підкладок базису, виміряних фізикованням формули S1=100·(h-h2)/h=100·(21,8механічних та клініко-технологічних показників 13,5)/21,8=38,0%. відповідно складають: І0-99,9%; S0-34,0%; D0Для визначення відновлення матеріалу після 23мм; f0-323,3Н/м2; λ0-не більше 0,5% за 24год. деформації стискування (I1, %), виготовлено зраКількісну оцінку якості матеріалу для м'яких пізок циліндричної формі визначеної висоти та діадкладок базису зубних протезів виконано по узаметра і розраховують I1 по результатах виміру гальненому показнику, який визначений по форвисоти (h=20,51мм) зразка до стискання, а також мулі QПМ=стиснувши зразок до висоти 0,7h та знявши зусил(I1/I0·log2I1/I0+S1/S0.log2S1/S0+D1/D0.log2D1/D0+f1/f0·log · · ля, через 60с виміряли відновлену висоту 2f1/f0+...+Ni/N0 log2Ni/No)+ 1/ 0 log2 1/λ0,=· (h3=20,49мм) зразка, після чого із використанням (1,0·log21,0+0,894 log20,894+1,0·log21,0+1,0·log21,0) формули І1=100(1-(h-h3)/h) розрахували показник +2,11·log22,11-(-0,144)+2,274=2,418. відновленої висоти зразка, який становить Виходячи із отриманого результату кількісної І1=100(1-(20,51-20,49)/20,51)=99,9%. оцінки якості, з'ясовано, що узагальнений показник Вимір показника відносного подовження зразякості матеріалу для м'яких підкладок базису знімка (f1), виготовленого із матеріалу для м'яких підкних протезів "ПМ-С" становить QМП=2,417>0, що ладок базису виконали при його розтягуванні на дозволяє зробити висновок про відповідність маспеціальному пристрої «РМ-30-1»; в момент розтеріалу нормативним вимогам та задовільну його риву зразка зафіксовано зусилля, яке становить якість. 323,5Н/мм2. Отже, застосування корисної моделі дозволяє Вимір водопоглинення матеріалу для м'яких оцінювати якість матеріалів для м'яких підкладок підкладок базису зубних протезів виконаний шлябазису знімних протезів. хом його зважування до занурення (М0=2,2069г), після чого занурено зразок у 0,89% розчин NaCl на Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
