Пристрій заземлення

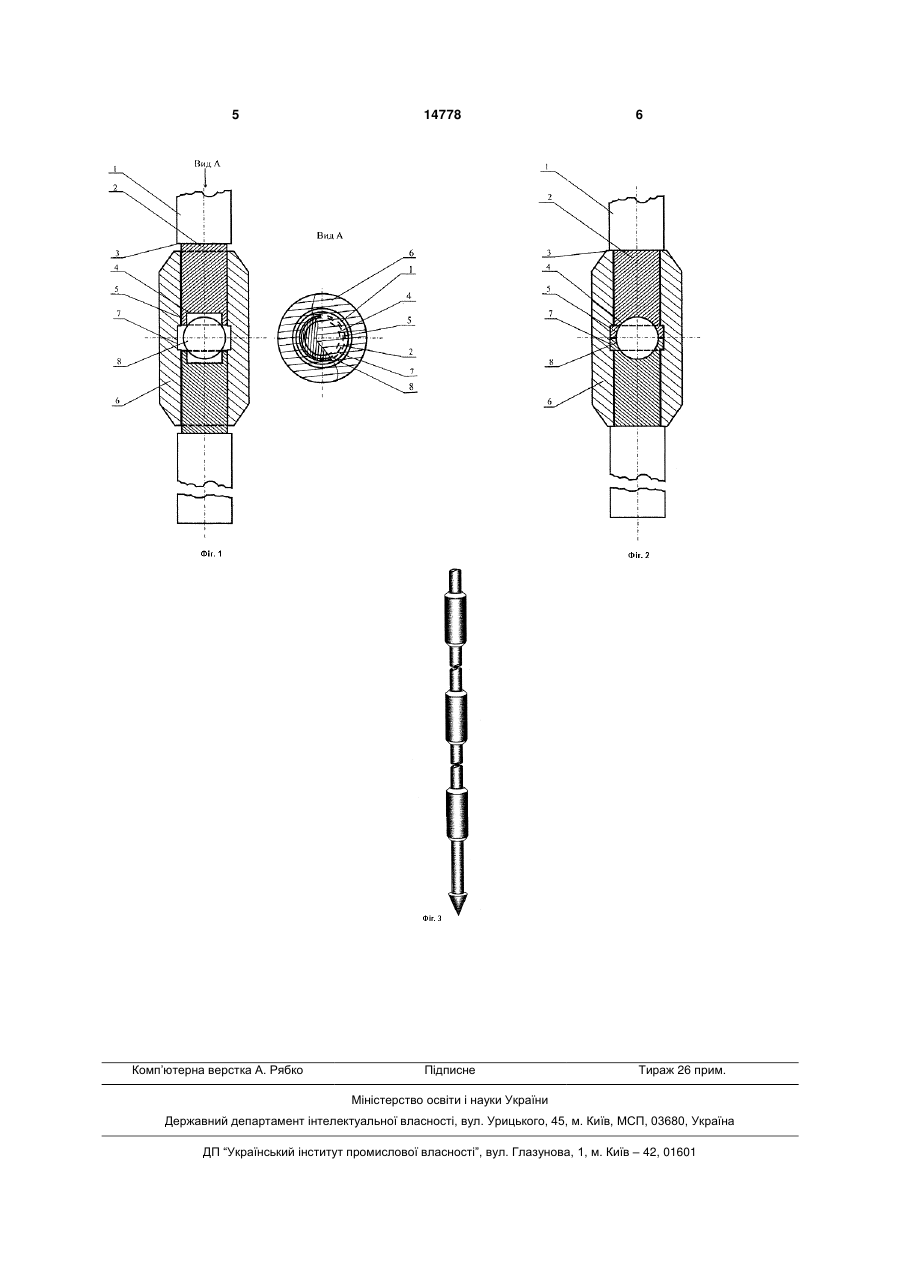

1. Пристрій заземлення, який містить окремі сталеві стрижні з антикорозійним електропровідним покриттям, з'єднувальні муфти, виконані з матеріалу, допустимого для електроконтакту з покриттям стрижнів, та загострений наконечник, що розташований на стрижні, який першим занурюють в ґрунт, який відрізняється тим, що на кінцях кожного стрижня виконані шийки, діамет 3 місці з'єднання стрижнів впливають агресивні середовища, а саме підземні води, вологі ґрунти та солі, тобто знижується надійність пристрою; встановлення заземлення потребує тривалого часу. Існуюча корисна модель має обмежену галузь застосування, і використовується тільки при обслуговуванні електроустановок. В основу розробки корисної моделі поставлена задача створення конструкції пристрою заземлення з високими показниками, тобто скоротити час встановлення пристрою, підвищити його надійності в роботі та збільшити термін його використання, поширити галузь його застосування, а також зменшити опір та уникнути перешкоджань у зв'язку. Поставлена задача вирішується тим, що пристрій заземлення, який включає окремі сталеві стрижні з антикорозійним електропровідним покриттям, з'єднувальні муфти, виконані з матеріалу, допустимого для електроконтакту з покриттям стрижнів та загострений наконечник, що розташований на стрижні, який першим занурюється в ґрунт, згідно корисної моделі по кінцях кожного стрижня виконані шийки за діаметром меншим за діаметр стриженя, таким чином створюючи виступ між шийкою та стрижнем, з торцю кожна шийка має отвір, стрижні і шийки виконані з мідним покриттям, муфта, що виконана за внутрішнім діаметром менше зовнішнього діаметру шийки, має по центру у середині кільцеву канавку, а між отворами двох шийок встановлена сталева кулька, яка за діаметром більша ніж внутрішній діаметр отвору шийки, з'єднання загостреного наконечнику і встановлення саме пристрою відбувається пресуванням. Згідно корисної моделі сталеву кульку виконано зі сталі більш міцної та стійкої ніж стрижень. Згідно корисної моделі сталеву кульку виконано з мідним покриттям. Між сукупністю суттєвих ознак корисної моделі і технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок: виконання по кінцях кожного стрижня шийки за діаметром менше за стрижень, щоб створити виступ між шийкою та стрижнем, та зроблення з торцю шийки отвору, де встановлюється сталева кулька, виконання по центру у середині муфти кільцевої канавки, де відбувається з'єднання двох шийок та мідне покриття стрижнів з шийками і кульки дозволить підвищити надійність пристрою заземлення в роботі та збільшити термін його використання, поширити галузь його застосування, а також зменшити електричний питомий опір та уникнути перешкоджань у телефонному зв'язку, при тому за рахунок з'єднання стрижнів пресуванням дозволить скоротити час встановлення пристрою. Корисна модель ілюструється графічним матеріалом, де на фіг.1 зображено конструкцію запропонованого заземлення до монтажу з видом А (у перетині), на фіг.2 - загальний вигляд пристрою 14778 4 після з'єднання, на фіг.3 - загальний вигляд пристрою заземлення. Пристрій заземлення (див. фіг.1) включає стрижень 1, на якому виконано шийку 2, а між ними створено виступ 3, з торця шийки 2 вироблено отвір 4 та буртик 5, муфту 6 з канавкою 7 та кульку 8, що встановлюється між буртиками 5 шийок 2 стрижнів 1. Встановлення пристрою заземлення здійснюється у такому порядку. На сталевому стрижні 1 зі Ст.3 (див. фіг.1) з двох кінців проточуються шийки 2 однакові за довжиною таким чином, що між стрижнем 1 та шийкою 2 створюється виступ 3, з торців шийок 2 (див. Вид А на фіг.1) проточуються отвори 4 та створюються буртики 5. Отриманий таким чином стрижень 1 з шийками 2, виступами 3, отворами 4 і буртиками 5 покривають міддю. У середині муфти 6 по її центру проточується кільцева канавка 7. Сталева кулька 8 зі Ст.ШХ15 встановлюється на буртик 5 шийки 2 стрижню 1. Муфта 6 одним кінцем натягується на шийку 2 стрижня 1 до виступу 3, а з другого кінця муфти 6 з натягом вставляється шийка 2 наступного стрижню 1, впираючись в кульку 8, за тим відбувається пресування та з'єднання стрижнів, у наслідок чого буртики 5 шийок 2 повністю заповнюють простір кільцевої канавки 7 муфти 6, а кулька 8 повністю заповнює простір отворів 4 шийок 2 стрижнів 1. При тому загострений наконечник (див. фіг.3) натягується на шийку 2 першого стрижня 1, який занурюється в ґрунт. Встановлення пристрою заземлення необхідно здійснювати після перевірки відсутності напруги. Заземлення спочатку треба приєднати до заземлюючого пристрою, а потім встановити на струмопровідні частини. Техніко-економічними перевагами запропонованого пристрою заземлення у порівнянні з відомими є: - значне скорочення часу встановлення саме пристрою; - підвищена надійність пристрою заземлення в роботі; - розширення галузей застосування (діапазон напруги); - значне збільшення терміну його використання; - зменшення електричного питомого опору та значне уникнення перешкоджань у телефонному зв'язку. Апробація запропонованого пристрою заземлення здійснена на підприємствах електротехнічної і електропостачальної промисловості, а також на підприємствах автоматичних телефонних станцій України. У теперішній час винахідники підписали договір з КП "Ростал" (м.Сімферополь, АР Крим) на виготовлення 7500 пристроїв заземлення за цією корисною моделлю у 1кв. 2006 року. 5 Комп’ютерна верстка А. Рябко 14778 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
