Водогрійний котел

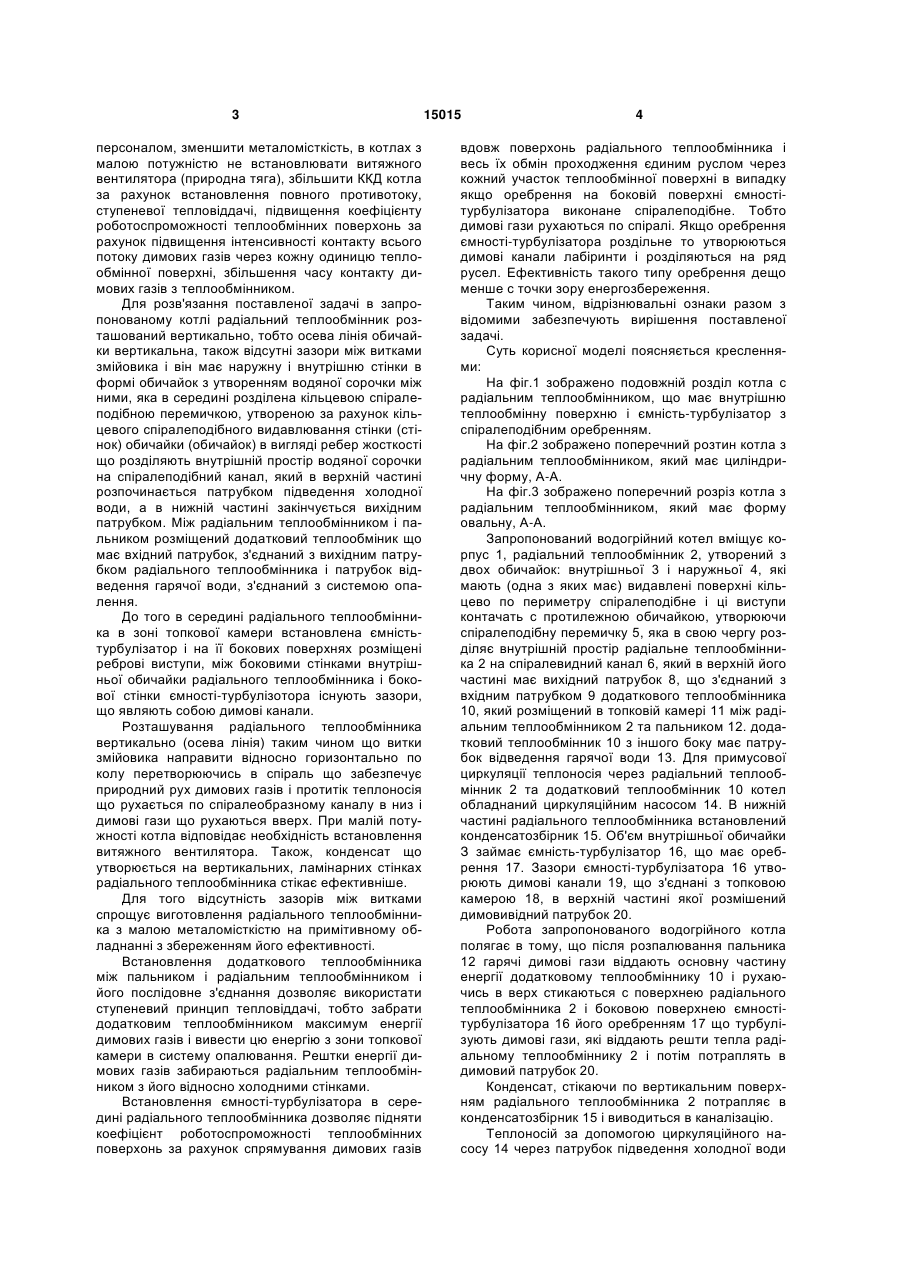

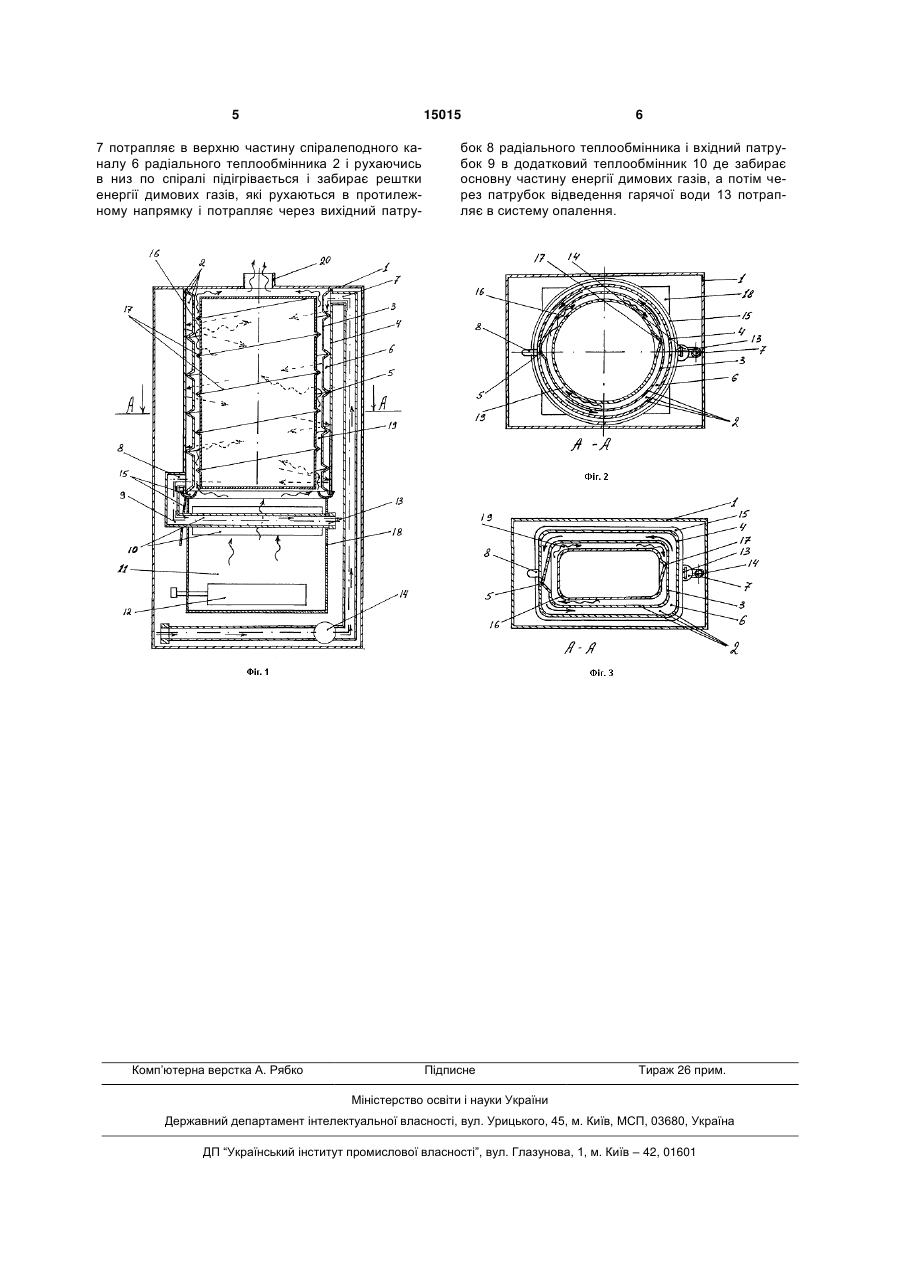

1. Водогрійний котел, який містить корпус, камеру згоряння в якій розміщений радіальний теплообмінник у формі обичайки, стінки якої утворені спіралеподібним змійовиком, що має патрубок підведення холодної води і вивідний патрубок, пальник, циркулярний насос, верхня частина топкової камери обладнана димовідвідним патрубком, в нижній її частині розташований конденсатозбірник, який відрізняється тим, що радіальний теплообмінник і його осьова лінія розташована вертикально, тобто витки змійовика направлені по горизонталі зліва направо (або навпаки), по колу утворюючи спіраль, без зазорів між витками змійовика, і сам радіальний теплообмінник являє собою зовнішню і внутрішню стінки в формі обичайок з утворенням водяної сорочки між ними, яка всере 2 (19) 1 3 персоналом, зменшити металомісткість, в котлах з малою потужністю не встановлювати витяжного вентилятора (природна тяга), збільшити ККД котла за рахунок встановлення повного противотоку, ступеневої тепловіддачі, підвищення коефіцієнту роботоспроможності теплообмінних поверхонь за рахунок підвищення інтенсивності контакту всього потоку димових газів через кожну одиницю теплообмінної поверхні, збільшення часу контакту димових газів з теплообмінником. Для розв'язання поставленої задачі в запропонованому котлі радіальний теплообмінник розташований вертикально, тобто осева лінія обичайки вертикальна, також відсутні зазори між витками змійовика і він має наружну і внутрішню стінки в формі обичайок з утворенням водяної сорочки між ними, яка в середині розділена кільцевою спіралеподібною перемичкою, утвореною за рахунок кільцевого спіралеподібного видавлювання стінки (стінок) обичайки (обичайок) в вигляді ребер жосткості що розділяють внутрішній простір водяної сорочки на спіралеподібний канал, який в верхній частині розпочинається патрубком підведення холодної води, а в нижній частині закінчується вихідним патрубком. Між радіальним теплообмінником і пальником розміщений додатковий теплообміник що має вхідний патрубок, з'єднаний з вихідним патрубком радіального теплообмінника і патрубок відведення гарячої води, з'єднаний з системою опалення. До того в середині радіального теплообмінника в зоні топкової камери встановлена ємністьтурбулізатор і на її бокових поверхнях розміщені реброві виступи, між боковими стінками внутрішньої обичайки радіального теплообмінника і бокової стінки ємності-турбулізотора існують зазори, що являють собою димові канали. Розташування радіального теплообмінника вертикально (осева лінія) таким чином що витки змійовика направити відносно горизонтально по колу перетворюючись в спіраль що забезпечує природний рух димових газів і протитік теплоносія що рухається по спіралеобразному каналу в низ і димові гази що рухаються вверх. При малій потужності котла відповідає необхідність встановлення витяжного вентилятора. Також, конденсат що утворюється на вертикальних, ламінарних стінках радіального теплообмінника стікає ефективніше. Для того відсутність зазорів між витками спрощує виготовлення радіального теплообмінника з малою металомісткістю на примітивному обладнанні з збереженням його ефективності. Встановлення додаткового теплообмінника між пальником і радіальним теплообмінником і його послідовне з'єднання дозволяє використати ступеневий принцип тепловіддачі, тобто забрати додатковим теплообмінником максимум енергії димових газів і вивести цю енергію з зони топкової камери в систему опалювання. Рештки енергії димових газів забираються радіальним теплообмінником з його відносно холодними стінками. Встановлення ємності-турбулізатора в середині радіального теплообмінника дозволяє підняти коефіцієнт роботоспроможності теплообмінних поверхонь за рахунок спрямування димових газів 15015 4 вдовж поверхонь радіального теплообмінника і весь їх обмін проходження єдиним руслом через кожний участок теплообмінної поверхні в випадку якщо оребрення на боковій поверхні ємностітурбулізатора виконане спіралеподібне. Тобто димові гази рухаються по спіралі. Якщо оребрення ємності-турбулізатора роздільне то утворюються димові канали лабіринти і розділяються на ряд русел. Ефективність такого типу оребрення дещо менше с точки зору енергозбереження. Таким чином, відрізнювальні ознаки разом з відомими забезпечують вирішення поставленої задачі. Суть корисної моделі поясняється кресленнями: На фіг.1 зображено подовжній розділ котла с радіальним теплообмінником, що має внутрішню теплообмінну поверхню і ємність-турбулізатор з спіралеподібним оребренням. На фіг.2 зображено поперечний розтин котла з радіальним теплообмінником, який має циліндричну форму, А-А. На фіг.3 зображено поперечний розріз котла з радіальним теплообмінником, який має форму овальну, А-А. Запропонований водогрійний котел вміщує корпус 1, радіальний теплообмінник 2, утворений з двох обичайок: внутрішньої 3 і наружньої 4, які мають (одна з яких має) видавлені поверхні кільцево по периметру спіралеподібне і ці виступи контачать с протилежною обичайкою, утворюючи спіралеподібну перемичку 5, яка в свою чергу розділяє внутрішній простір радіальне теплообмінника 2 на спіралевидний канал 6, який в верхній його частині має вихідний патрубок 8, що з'єднаний з вхідним патрубком 9 додаткового теплообмінника 10, який розміщений в топковій камері 11 між радіальним теплообмінником 2 та пальником 12. додатковий теплообмінник 10 з іншого боку має патрубок відведення гарячої води 13. Для примусової циркуляції теплоносія через радіальний теплообмінник 2 та додатковий теплообмінник 10 котел обладнаний циркуляційним насосом 14. В нижній частині радіального теплообмінника встановлений конденсатозбірник 15. Об'єм внутрішньої обичайки З займає ємність-турбулізатор 16, що має оребрення 17. Зазори ємності-турбулізатора 16 утворюють димові канали 19, що з'єднані з топковою камерою 18, в верхній частині якої розмішений димовивідний патрубок 20. Робота запропонованого водогрійного котла полягає в тому, що після розпалювання пальника 12 гарячі димові гази віддають основну частину енергії додатковому теплообміннику 10 і рухаючись в верх стикаються с поверхнею радіального теплообмінника 2 і боковою поверхнею ємностітурбулізатора 16 його оребренням 17 що турбулізують димові гази, які віддають решти тепла радіальному теплообміннику 2 і потім потраплять в димовий патрубок 20. Конденсат, стікаючи по вертикальним поверхням радіального теплообмінника 2 потрапляє в конденсатозбірник 15 і виводиться в каналізацію. Теплоносій за допомогою циркуляційного насосу 14 через патрубок підведення холодної води 5 15015 7 потрапляє в верхню частину спіралеподного каналу 6 радіального теплообмінника 2 і рухаючись в низ по спіралі підігрівається і забирає рештки енергії димових газів, які рухаються в протилежному напрямку і потрапляє через вихідний патру Комп’ютерна верстка А. Рябко 6 бок 8 радіального теплообмінника і вхідний патрубок 9 в додатковий теплообмінник 10 де забирає основну частину енергії димових газів, а потім через патрубок відведення гарячої води 13 потрапляє в систему опалення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
