Укриття

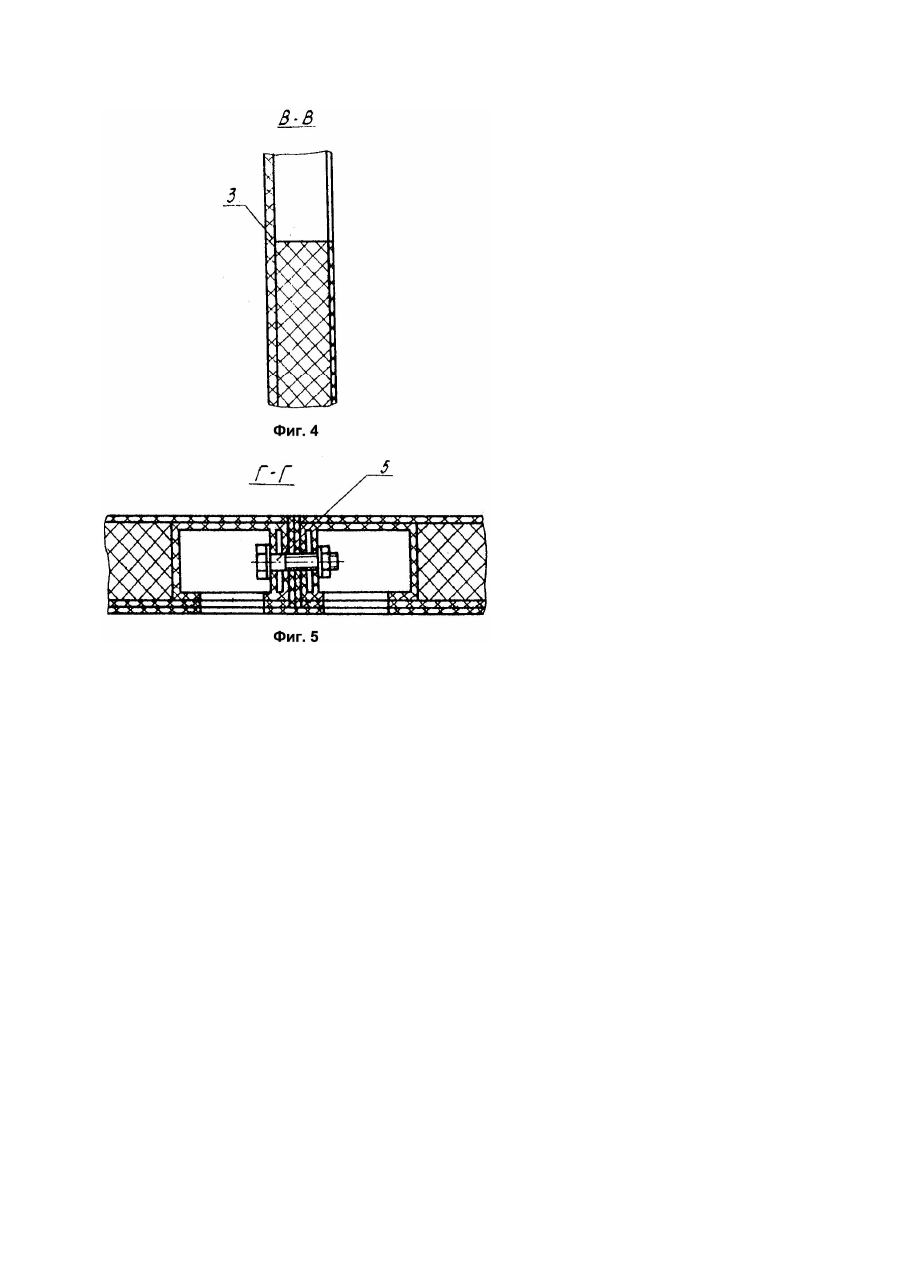

Заявляемое изобретение относится к области строительства укрытий и может быть использовано при изготовлении обтекателей и укрытий антенных устройств. Известна конструкция сферического антенного укрытия по а.с. СССР №1371328. Конструкция стыкового соединения сферических сегментов оболочки обеспечивает высокую скорость сборкиразборки оболочки, хороший доступ для обслуживания антенного устройства и позволяет вести сборку только с внутренней стороны без применения строительных лесов, с применением специальных монтажных приспособлений, облегчающих сборку. Поверхность оболочки создает минимальное аэродинамическое сопротивление, так как не содержит выступающих элементов, что снижает эксплуатационные нагрузки на укрытие и его узлы крепления. Недостатками известной конструкции являются сложность изготовления сферических панелей, кроме этого в зоне раскрыва антенны на сферических панелях задерживается снег и гололед, что снижает эксплуатационные характеристики антенны (снижаются радиотехнические характеристики, увеличиваются переотражения и механические нагрузки, все это приводит к увеличению нагрузок на основание укрытия и сокращению срока службы). Кроме этого в сложной помеховой обстановке такое укрытие не защищает антенну от воздействия внешних полей, то есть не обеспечивает помехозащищенность. Наиболее близким техническим решением, выбранным в качестве прототипа, является антенное укрытие по заявке №1305606, Япония МКИ4 H01Q1/42, пат. №63 - 136505, заявл. 01.06.88, опубл. 08.12.89. Это укрытие состоит из двух секций; нижней, имеющей форму полого цилиндра, и верхней сферической, соединенных между собой. Нижняя секция выполнена из металла или бетона и выполняет роль экрана, защищающего антенну от воздействия внешних полей. Верхняя диэлектрическая секция предназначена для защиты антенны от дождя, снега, солнечного излучения. Такое антенное укрытие позволяет отказаться от включения фильтров внешних полей в состав передающего и приемного трактов. Недостатками такой конструкции являются большие переотражения от стенок укрытия, а также большая масса и сложность обслуживания антенного устройства, так как цилиндрическая секция не содержит быстроразъемных соединений и поэтому затруднен доступ к антенному устройству, большая масса цилиндрической секции, изготовленной из металла или бетона, затрудняет ее монтаж-демонтаж и создает большие нагрузки на основание укрытия или, например, на опорно-поворотное устройство, в случае необходимости вращения укрытия, при этом требуется более высокая мощность привода. Переотражения сигналов укрываемой антенны внутри укрытия, приводит к увеличению уровня фонового излучения и боковых лепестков диаграммы направленности. Кроме этого на сферической радиопрозрачной секции задерживается снег и гололед, а это дополнительно увеличивает переотражения и нагрузки на основание укрытия. В основу изобретения поставлена задача создать такое укрытие, в котором новое выполнение секций за счет снижения массы укрытия и предотвращения накопления осадков на укрытии позволило бы снизить нагрузку на основание укрытия и, в итоге, снизить энергетические затраты на эксплуатацию и увеличить срок службы антенного комплекса "Антенна-Укрытие". Поставленная задача решается тем, что в укрытии, включающем верхнюю сферическую и нижнюю цилиндрическую секции, соединенные между собой и установленные на основании, секции выполнены из многослойных панелей, содержащих диэлектрические и токопроводящие слои, причем верхняя секция выполнена выступающей за внешние контуры цилиндрической секции, при этом токопроводящий слой панелей верхней секции выполнен в виде нагревательного элемента, а отдельные панели выполнены из чисто диэлектрических слоев, секции и панели секций соединены между собой разъемными соединениями. Выполнение панелей многослойными, содержащими диэлектрические и токопроводящие слои обеспечивает снижение массы укрытия, что приводит к снижению нагрузки на нижние слои укрытия и на основание, при этом снижаются энергозатраты на монтаж-демонтаж укрытия и, например, необходимая мощность привода для вращения и увеличивается срок службы антенного комплекса. Кроме этого, наличие токопроводящих слоев обеспечивает экранирование и антистатическую защиту укрытия. Выполнение верхней секции, выступающей за внешние контуры цилиндрической секции, обеспечивает сток влаги и отбрасывание ее за пределы цилиндрической секции, что также снижает нагрузку на основание укрытия и в итоге энергозатраты на привод для вращения укрытия. Выполнение токопроводящего слоя панелей верхней секции в виде нагревательного элемента позволяет исключить накопление осадков в виде снега и гололеда на верхней секции и тем самым снижает нагрузки на укрытие и его основание, что дополнительно снижает требуемую мощность привода и увеличивает срок службы антенного комплекса. При этом многослойная структура панелей обеспечивает хорошую теплоизоляцию внутреннего пространства укрытия и тепло от нагревательного элемента эффективно расходуется на "борьбу" с осадками в поверхностном слое, что также снижает энергетические затраты на эксплуатацию. Выполнение панелей и секций разъемными дополнительно облегчает транспортирование, монтаж-демонтаж и обслуживание антенного комплекса, что также снижает энергетические затраты на эксплуатацию антенного комплекса. Кроме этого выполнение отдельных панелей из чисто диэлектрических слоев обеспечивает радиопрозрачное окно, что снижает уровень помех и улучшает характеристики антенного комплекса. На фиг.1 представлен общий вид антенного укрытия с размещенным в нем антенным устройством; на фиг.2 - вид антенного укрытия со стороны люка с антенным устройством внутри; на фиг.3 - слоистая структура верхней секции с нагревательным элементом; на фиг.4 - панель, содержащая чисто диэлектрические слои; на фиг.5 - разъемное соединение панелей. Укрытие, показанное на фиг,1, содержит верхнюю сферическую секцию 1 с нагревательным элементом 2 (см. фиг.3), полую цилиндрическую секцию, состоящую из отдельных, например, диэлектрических 3 и токопроводящих панелей 4, соединенных между собой разъемными соединениями 5, показанными на фиг.5, основание 6, соединенное кронштейнами 7 с цилиндрической секцией и опорно-поворотным устройством 8, на котором установлено антенное устройство 9. Токопроводящие панели 4 содержат диэлектрические 10 и токопроводящие 11 слои, показанные на фиг.3. Конструкция укрытия, показанная на фиг.1 - 5, выполнена из композиционных материалов, компоненты которых выпускаются серийно. Размеры заявляемого укрытия определяются назначением и габаритами укрываемых средств. При работе радиолокационной станции фронт электромагнитной волны основного лепестка диаграммы направленности антенны 9 проходит практически без искажений через радиопрозрачные диэлектрические панели 3 укрытия (см. фиг.1, 2). За счет токопроводящих панелей 1,4 укрытия обеспечивается экранирование и пропускается излучение только в определенном направлении, то есть в данном случае укрытие используется в качестве своеобразного пространственного фильтра и обеспечивает снижение уровня фонового излучения. При снегопаде или гололеде включается нагревательный элемент 2, который исключает накопление твердых осадков на укрытии. Например, при вращении укрытия влага, стекающая с "козырька", отбрасывается от стенок укрытия.
