Дерматом для зрізування тонкого гладкого аутодермотрансплантата

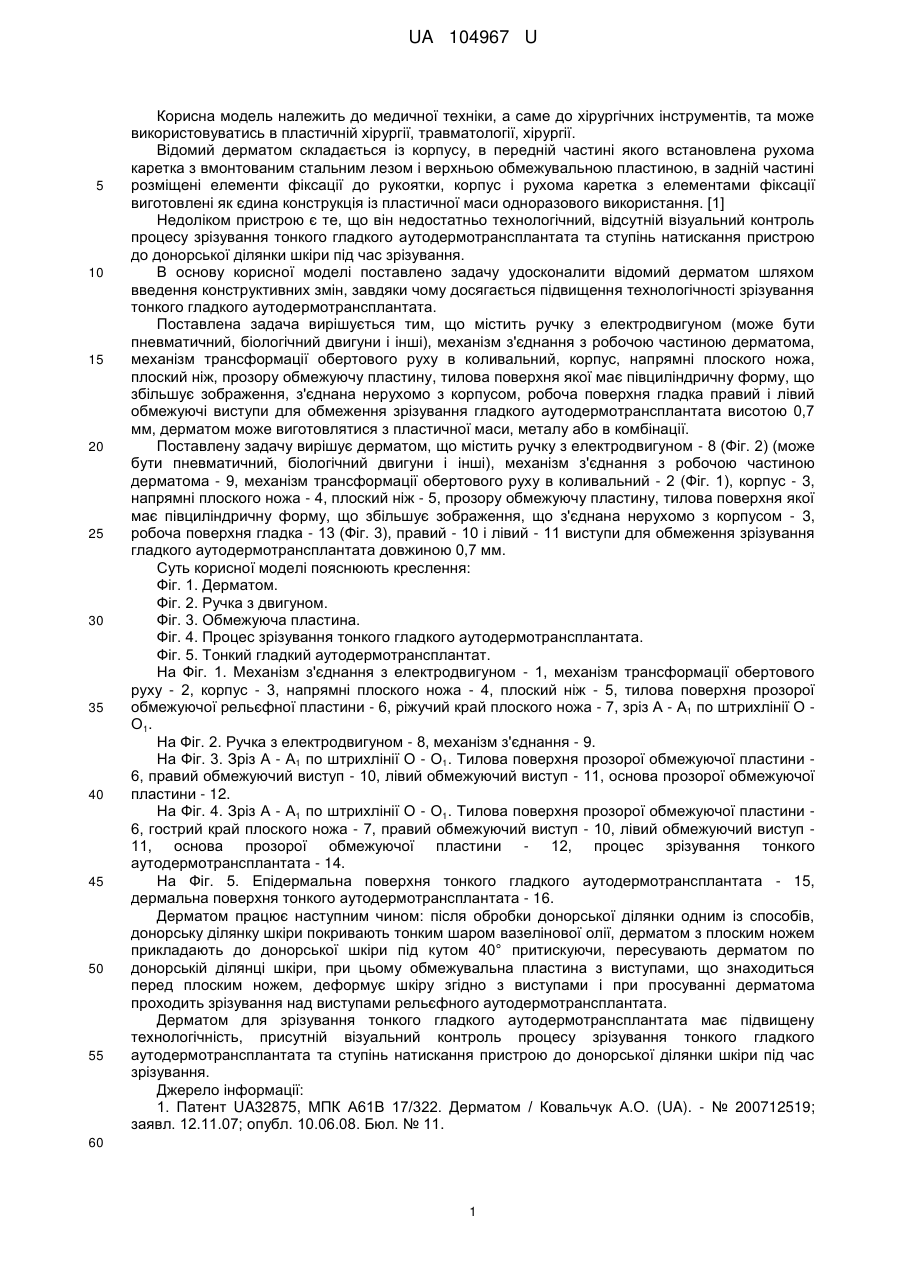

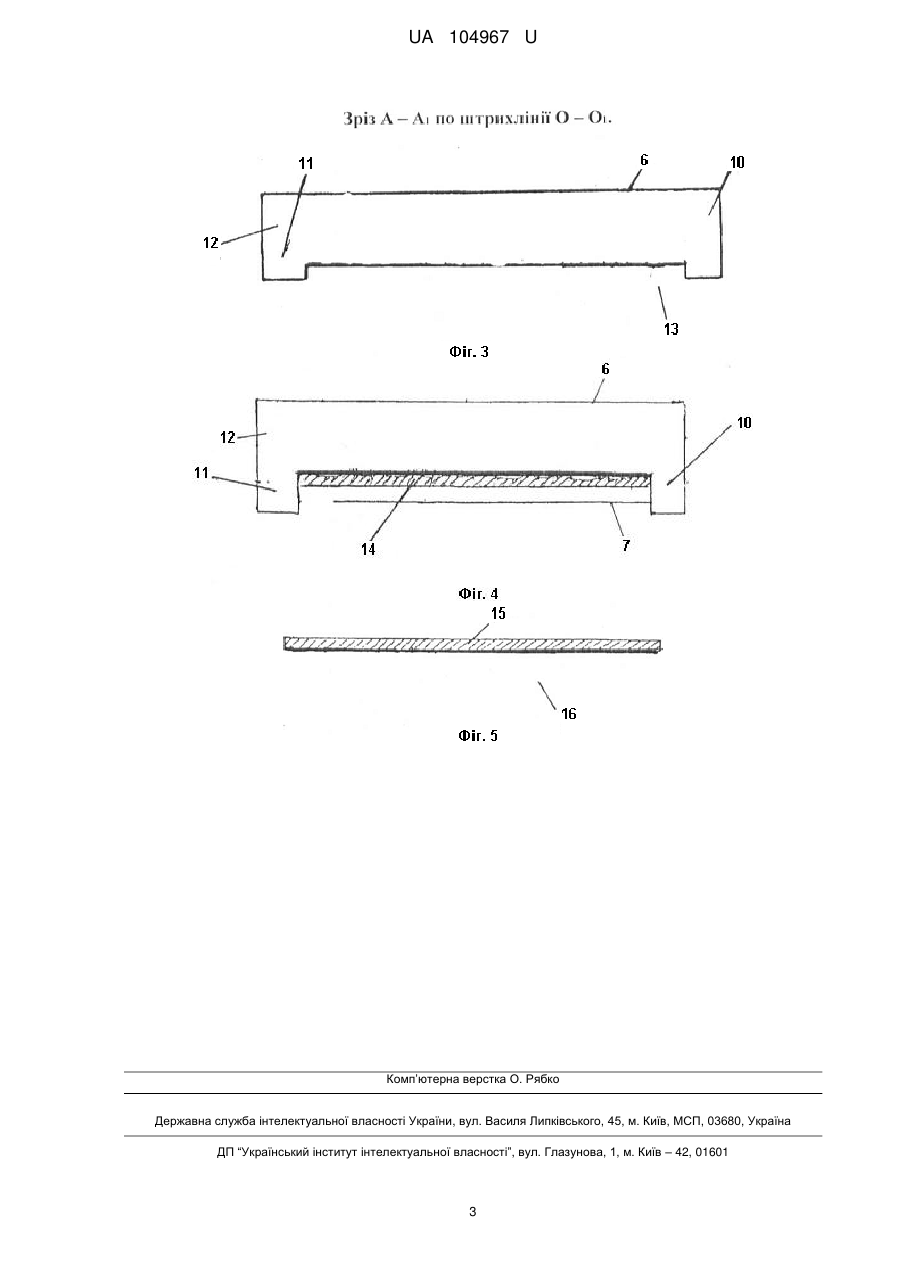

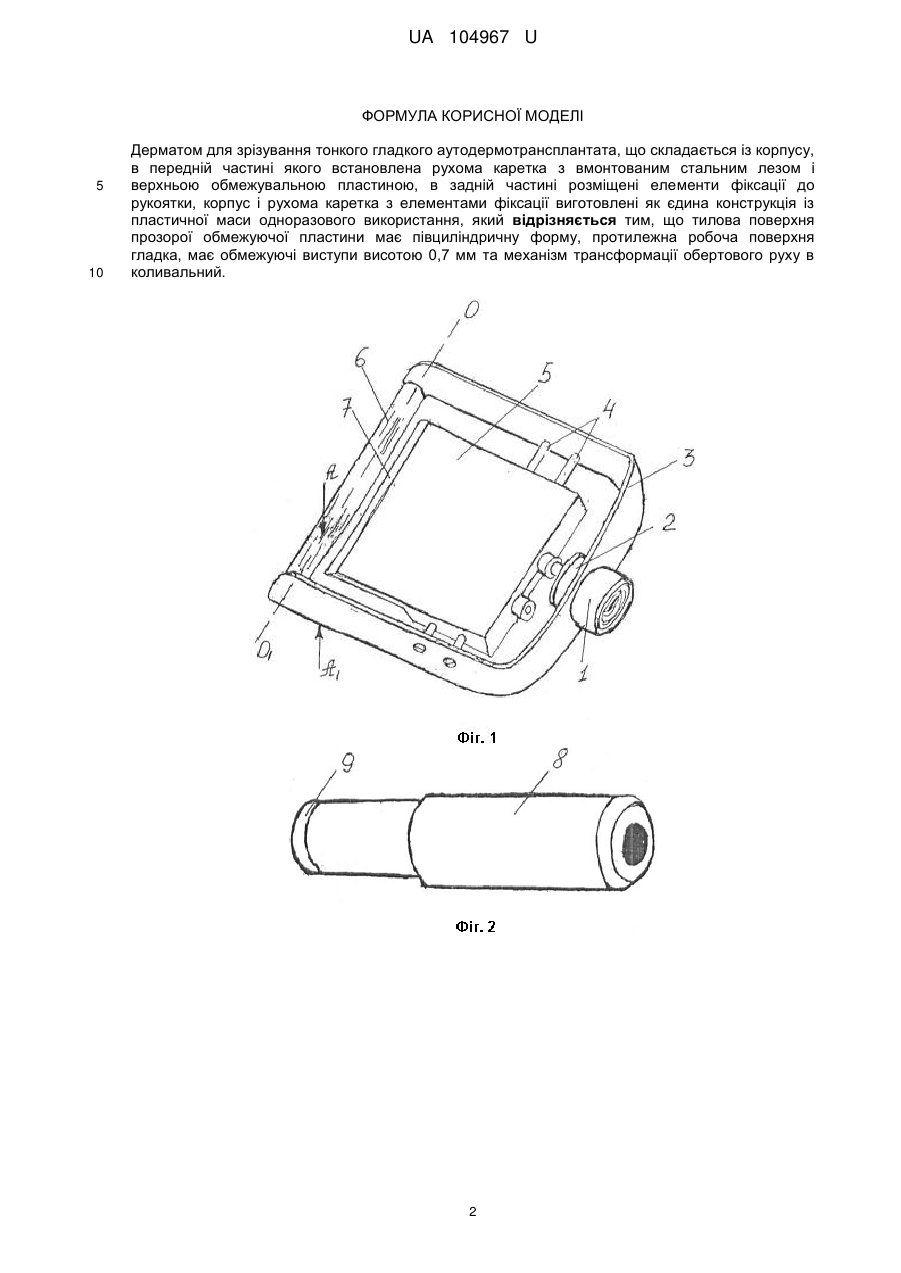

Реферат: UA 104967 U UA 104967 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в пластичній хірургії, травматології, хірургії. Відомий дерматом складається із корпусу, в передній частині якого встановлена рухома каретка з вмонтованим стальним лезом і верхньою обмежувальною пластиною, в задній частині розміщені елементи фіксації до рукоятки, корпус і рухома каретка з елементами фіксації виготовлені як єдина конструкція із пластичної маси одноразового використання. [1] Недоліком пристрою є те, що він недостатньо технологічний, відсутній візуальний контроль процесу зрізування тонкого гладкого аутодермотрансплантата та ступінь натискання пристрою до донорської ділянки шкіри під час зрізування. В основу корисної моделі поставлено задачу удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування тонкого гладкого аутодермотрансплантата. Поставлена задача вирішується тим, що містить ручку з електродвигуном (може бути пневматичний, біологічний двигуни і інші), механізм з'єднання з робочою частиною дерматома, механізм трансформації обертового руху в коливальний, корпус, напрямні плоского ножа, плоский ніж, прозору обмежуючу пластину, тилова поверхня якої має півциліндричну форму, що збільшує зображення, з'єднана нерухомо з корпусом, робоча поверхня гладка правий і лівий обмежуючі виступи для обмеження зрізування гладкого аутодермотрансплантата висотою 0,7 мм, дерматом може виготовлятися з пластичної маси, металу або в комбінації. Поставлену задачу вирішує дерматом, що містить ручку з електродвигуном - 8 (Фіг. 2) (може бути пневматичний, біологічний двигуни і інші), механізм з'єднання з робочою частиною дерматома - 9, механізм трансформації обертового руху в коливальний - 2 (Фіг. 1), корпус - 3, напрямні плоского ножа - 4, плоский ніж - 5, прозору обмежуючу пластину, тилова поверхня якої має півциліндричну форму, що збільшує зображення, що з'єднана нерухомо з корпусом - 3, робоча поверхня гладка - 13 (Фіг. 3), правий - 10 і лівий - 11 виступи для обмеження зрізування гладкого аутодермотрансплантата довжиною 0,7 мм. Суть корисної моделі пояснюють креслення: Фіг. 1. Дерматом. Фіг. 2. Ручка з двигуном. Фіг. 3. Обмежуюча пластина. Фіг. 4. Процес зрізування тонкого гладкого аутодермотрансплантата. Фіг. 5. Тонкий гладкий аутодермотрансплантат. На Фіг. 1. Механізм з'єднання з електродвигуном - 1, механізм трансформації обертового руху - 2, корпус - 3, напрямні плоского ножа - 4, плоский ніж - 5, тилова поверхня прозорої обмежуючої рельєфної пластини - 6, ріжучий край плоского ножа - 7, зріз А - А1 по штрихлінії О О1. На Фіг. 2. Ручка з електродвигуном - 8, механізм з'єднання - 9. На Фіг. 3. Зріз А - А1 по штрихлінії О - О1. Тилова поверхня прозорої обмежуючої пластини 6, правий обмежуючий виступ - 10, лівий обмежуючий виступ - 11, основа прозорої обмежуючої пластини - 12. На Фіг. 4. Зріз А - А1 по штрихлінії О - О1. Тилова поверхня прозорої обмежуючої пластини 6, гострий край плоского ножа - 7, правий обмежуючий виступ - 10, лівий обмежуючий виступ 11, основа прозорої обмежуючої пластини - 12, процес зрізування тонкого аутодермотрансплантата - 14. На Фіг. 5. Епідермальна поверхня тонкого гладкого аутодермотрансплантата - 15, дермальна поверхня тонкого аутодермотрансплантата - 16. Дерматом працює наступним чином: після обробки донорської ділянки одним із способів, донорську ділянку шкіри покривають тонким шаром вазелінової олії, дерматом з плоским ножем прикладають до донорської шкіри під кутом 40° притискуючи, пересувають дерматом по донорській ділянці шкіри, при цьому обмежувальна пластина з виступами, що знаходиться перед плоским ножем, деформує шкіру згідно з виступами і при просуванні дерматома проходить зрізування над виступами рельєфного аутодермотрансплантата. Дерматом для зрізування тонкого гладкого аутодермотрансплантата має підвищену технологічність, присутній візуальний контроль процесу зрізування тонкого гладкого аутодермотрансплантата та ступінь натискання пристрою до донорської ділянки шкіри під час зрізування. Джерело інформації: 1. Патент UA32875, МПК А61В 17/322. Дерматом / Ковальчук А.О. (UA). - № 200712519; заявл. 12.11.07; опубл. 10.06.08. Бюл. № 11. 60 1 UA 104967 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Дерматом для зрізування тонкого гладкого аутодермотрансплантата, що складається із корпусу, в передній частині якого встановлена рухома каретка з вмонтованим стальним лезом і верхньою обмежувальною пластиною, в задній частині розміщені елементи фіксації до рукоятки, корпус і рухома каретка з елементами фіксації виготовлені як єдина конструкція із пластичної маси одноразового використання, який відрізняється тим, що тилова поверхня прозорої обмежуючої пластини має півциліндричну форму, протилежна робоча поверхня гладка, має обмежуючі виступи висотою 0,7 мм та механізм трансформації обертового руху в коливальний. 2 UA 104967 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
