Маса для виготовлення робочого шару абразивного інструмента

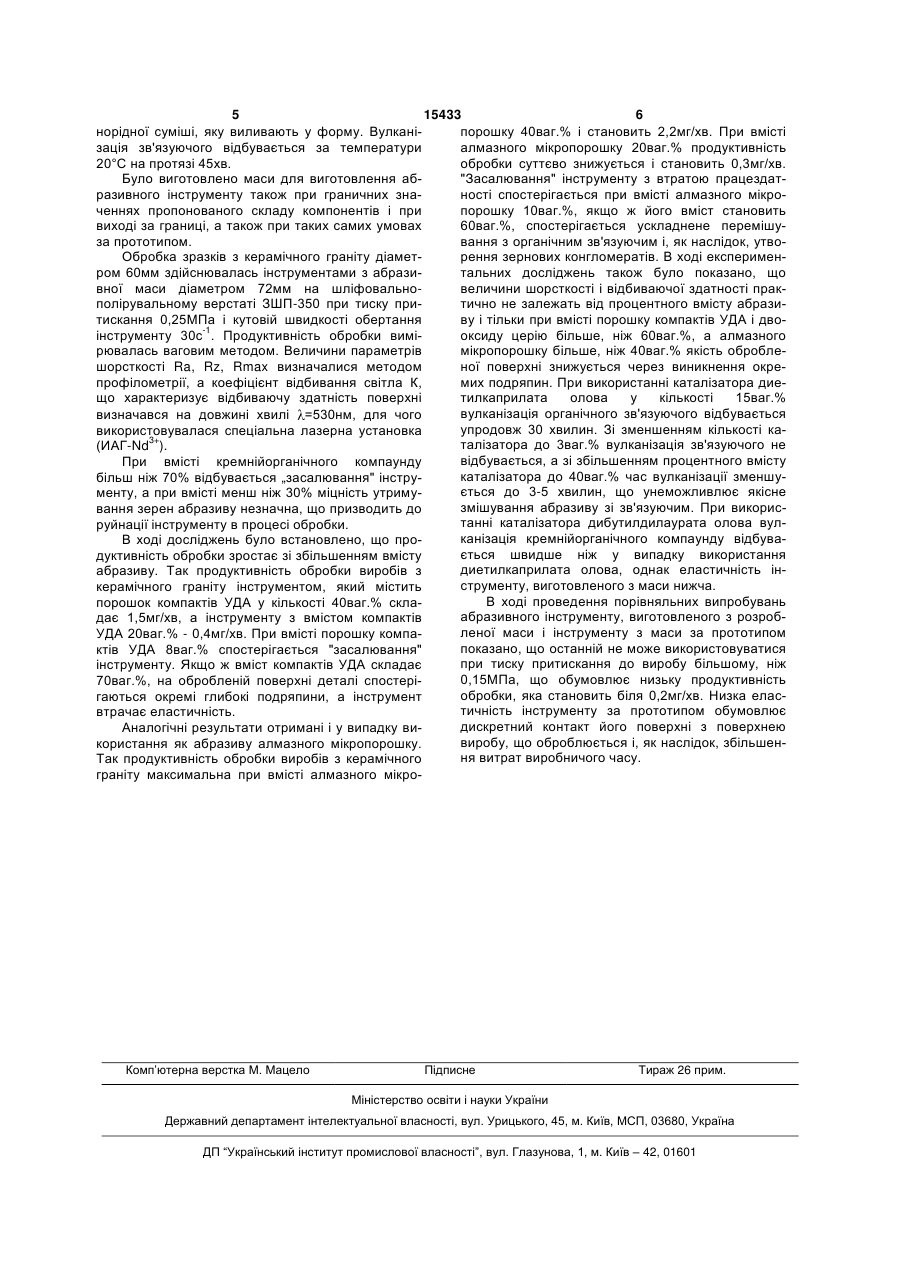

1. Маса для виготовлення робочого шару абразивного інструмента, що містить абразив і органічне зв'язуюче, яка відрізняється тим, що як зв'язуюче вона містить кремнійорганічний компаунд і каталізатор при наступному співвідношенні компонентів, ваг. %: кремнійорганічний компаунд 30-70 каталізатор 5-20 абразив 15-60. 2. Маса для виготовлення робочого шару абразивного інструмента за п. 1, яка відрізняється тим, що як абразив використано компакти ультрадисперсних алмазів (УДА) при наступному співвідношенні компонентів, ваг. %: кремнійорганічний компаунд 30-60 каталізатор 5-15 абразив - компакти УДА 15-60. 3. Маса для виготовлення робочого шару абразивного інструмента за п. 1, яка відрізняється тим, U 2 15433 1 3 15433 4 кість (розм'якшення поліетилентерефталату відбуЯкщо ж як каталізатор використано діетилдивається при 120°С), а також значні витрати електкаприлат олова, компоненти найкраще брати при роенергії на розплавлення зв'язуючого. наступному співвідношенні, ваг.%: В основу корисної моделі покладено завдання кремнійорганічний компаунд 30-70 такого удосконалення маси для виготовлення рокаталізатор - діетилдикаприлат бочого шару абразивного інструмента, при якому олова 5-10 за рахунок вибору як зв'язуючого кремнійорганічабразив 20-60 ного компаунду досягається висока еластичність Причинно-наслідковий зв'язок між сукупністю інструменту, а отже підвищення площі контакту ознак, що заявляється і технічними результатами, поверхні інструменту та виробу у випадку обробки які досягаються при її реалізації, полягає у наступвиробів, до яких не висуваються вимоги по точноному. сті поверхонь (вироби з природного та штучного Використання як зв'язуючого кремнійорганічбудівельного каменю), поряд з високою еластичніного компаунду при відсотковому вмісті абразиву стю кремнійорганічного компаунду, останній має до 60% дозволяє отримати інструмент з величивисоку теплостійкість, що обумовлює можливість ною модуля пружності 10-40МПа. Висока еластичінтенсифікації режимних параметрів обробки, зокність інструменту дозволяє оброблювати поверхні рема збільшення тиску притискання та швидкості виробів з значною величиною неплощинності (до руху інструменту, за умов виключення термомеха40мкм на опорній довжині 30мм). Такою величинічної деструкції зв'язуючого і виникнення припіків ною неплощинності характеризуються вироби з на обробленій поверхні виробу, при використанні будівельного каменю, зокрема керамічних гранітів. дорогих мастильно-охолоджуючих технологічних Для кремнійорганічного компаунду характерна середовищ висока теплостійкість зв'язуючого дотеплостійкість в діапазоні температур до 250°С. зволяє зменшити витрати останніх, крім того розВисока, у порівнянні з іншими органічними зв'язуширюються технологічні можливості маси за рахуючими, теплостійкість дозволяє використовувати нок обробки поверхонь виробів із значною абразивні інструменти при тиску до 0,25МПа, завеличиною неплощинності, а за рахунок викорисвдяки чому підвищується продуктивність обробки. тання в якості абразиву компактів ультрадисперсГарна змочувальна здатність зв'язуючого дозвоних алмазів розмірами 40мкм додатково підвищуляє використовувати абразиви з розміром зерен 7ється якість обробленої поверхні, оскільки в 10мкм, а отже досягати високої якості полірованої процесі обробки компакти подрібнюються на поверхні. У випадку використання компактів УДА в окремі зерна з розміром 5-10мкм. процесі обробки спостерігається подрібнення Для вирішення цього завдання маса для вигоостанніх, що призводить до покращення якості товлення робочого шару абразивного інструменту, оброблених поверхонь (зменшення величин паращо містить абразив і органічне зв'язуюче, як зв'яметрів шорсткості Ra, Rz, Rmax поверхні і підвизуюче містить кремнійорганічний компаунд і катащення її відбиваючої здатності). Приклади конкрелізатор при наступному співвідношенні компонентної реалізації. тів, ваг.%: Приклад 1. Масу готують наступним чином. кремнійорганічний компаунд 30-70 Беруть кремнійорганічний компаунд "Віксинт" каталізатор 5-20 50ваг.% і змішують з каталізатором диетилкаприабразив 15-60, латом олова - 10ваг.%. В отримане органічне зв'япри цьому, якщо в якості абразиву використазуюче засипають наважку порошку компактів ультно компакти ультрадисперсних алмазів, компоненрадисперсних алмазів - 40ваг.%, попередньо ти найкраще брати при наступному співвідношенвисушеного в термошафі при температурі 120°С ні, ваг.%: протягом 30хв., для запобігання утворення грудок. кремнійорганічний компаунд 30-60 Порошок компактів УДА ретельно змішується зі каталізатор 5-15 зв'язуючим до отримання однорідної суміші без абразив - компакти УДА 15-60. зернових конгломератів. Суміш виливають у форЯкщо ж як абразив використано алмазний мікму. Вулканізація зв'язуючого відбувається за темропорошок, компоненти найкраще брати при наператури 20°С на протязі 30хв. ступному співвідношенні, ваг.%: Приклад 2. Масу готують наступним чином. кремнійорганічний компаунд 30-70 Беруть кремнійорганічний компаунд "Віксинт" каталізатор 5-20 70ваг.% і змішують з каталізатором диетилкаприабразив - алмазний мікропорошок 20-40 латом олова - 5ваг.%. В отримане органічне зв'яЯкщо ж як абразив використано двооксид цезуюче засипають наважку алмазного мікропорошрію, компоненти найкраще брати при наступному ка АСМ 10/7 - 25ваг.%. Алмазний мікропорошок співвідношенні, ваг.%: змішується зі зв'язуючим до отримання однорідної кремнійорганічний компаунд 30-70 суміші, яку виливають у форму. Вулканізація зв'якаталізатор 5-20 зуючого відбувається за температури 20°С на проабразив - двооксид церію 20-60 тязі 60хв. Якщо ж як каталізатор використано дибутилПриклад 3. Масу готують наступним чином. дилаурат олова, компоненти найкраще брати при Беруть кремнійорганічний компаунд "Віксинт" наступному співвідношенні, ваг.%: 40ваг.% і змішують з каталізатором дибутилдилакремнійорганічний компаунд 30-70 уратом олова - 10ваг.%. В отримане органічне каталізатор - дибутилдилаурат зв'язуюче засипають наважку порошка двооксида олова 5-10 церія АСМ 20/14 - 50ваг.%. Порошок двооксида абразив 20-60 церія змішується зі зв'язуючим до отримання од 5 15433 6 норідної суміші, яку виливають у форму. Вулканіпорошку 40ваг.% і становить 2,2мг/хв. При вмісті зація зв'язуючого відбувається за температури алмазного мікропорошку 20ваг.% продуктивність 20°С на протязі 45хв. обробки суттєво знижується і становить 0,3мг/хв. Було виготовлено маси для виготовлення аб"Засалювання" інструменту з втратою працездатразивного інструменту також при граничних знаності спостерігається при вмісті алмазного мікроченнях пропонованого складу компонентів і при порошку 10ваг.%, якщо ж його вміст становить виході за границі, а також при таких самих умовах 60ваг.%, спостерігається ускладнене перемішуза прототипом. вання з органічним зв'язуючим і, як наслідок, утвоОбробка зразків з керамічного граніту діаметрення зернових конгломератів. В ході експерименром 60мм здійснювалась інструментами з абразитальних досліджень також було показано, що вної маси діаметром 72мм на шліфовальновеличини шорсткості і відбиваючої здатності пракполірувальному верстаті ЗШП-350 при тиску притично не залежать від процентного вмісту абразитискання 0,25МПа і кутовій швидкості обертання ву і тільки при вмісті порошку компактів УДА і двоінструменту 30с-1. Продуктивність обробки виміоксиду церію більше, ніж 60ваг.%, а алмазного рювалась ваговим методом. Величини параметрів мікропорошку більше, ніж 40ваг.% якість оброблешорсткості Ra, Rz, Rmax визначалися методом ної поверхні знижується через виникнення окрепрофілометрії, а коефіцієнт відбивання світла К, мих подряпин. При використанні каталізатора диещо характеризує відбиваючу здатність поверхні тилкаприлата олова у кількості 15ваг.% вулканізація органічного зв'язуючого відбувається визначався на довжині хвилі =530нм, для чого упродовж 30 хвилин. Зі зменшенням кількості кавикористовувалася спеціальна лазерна установка талізатора до 3ваг.% вулканізація зв'язуючого не (ИАГ-Nd3+). відбувається, а зі збільшенням процентного вмісту При вмісті кремнійорганічного компаунду каталізатора до 40ваг.% час вулканізації зменшубільш ніж 70% відбувається „засалювання" інструється до 3-5 хвилин, що унеможливлює якісне менту, а при вмісті менш ніж 30% міцність утримузмішування абразиву зі зв'язуючим. При викорисвання зерен абразиву незначна, що призводить до танні каталізатора дибутилдилаурата олова вулруйнації інструменту в процесі обробки. канізація кремнійорганічного компаунду відбуваВ ході досліджень було встановлено, що проється швидше ніж у випадку використання дуктивність обробки зростає зі збільшенням вмісту диетилкаприлата олова, однак еластичність інабразиву. Так продуктивність обробки виробів з струменту, виготовленого з маси нижча. керамічного граніту інструментом, який містить В ході проведення порівняльних випробувань порошок компактів УДА у кількості 40ваг.% склаабразивного інструменту, виготовленого з розробдає 1,5мг/хв, а інструменту з вмістом компактів леної маси і інструменту з маси за прототипом УДА 20ваг.% - 0,4мг/хв. При вмісті порошку компапоказано, що останній не може використовуватися ктів УДА 8ваг.% спостерігається "засалювання" при тиску притискання до виробу більшому, ніж інструменту. Якщо ж вміст компактів УДА складає 0,15МПа, що обумовлює низьку продуктивність 70ваг.%, на обробленій поверхні деталі спостеріобробки, яка становить біля 0,2мг/хв. Низка еласгаються окремі глибокі подряпини, а інструмент тичність інструменту за прототипом обумовлює втрачає еластичність. дискретний контакт його поверхні з поверхнею Аналогічні результати отримані і у випадку вивиробу, що оброблюється і, як наслідок, збільшенкористання як абразиву алмазного мікропорошку. ня витрат виробничого часу. Так продуктивність обробки виробів з керамічного граніту максимальна при вмісті алмазного мікро Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
