Гнучка вісь обертання, наприклад, для шарнірного рознімного з’єднання кінців конвеєрної стрічки механічними з’єднувачами

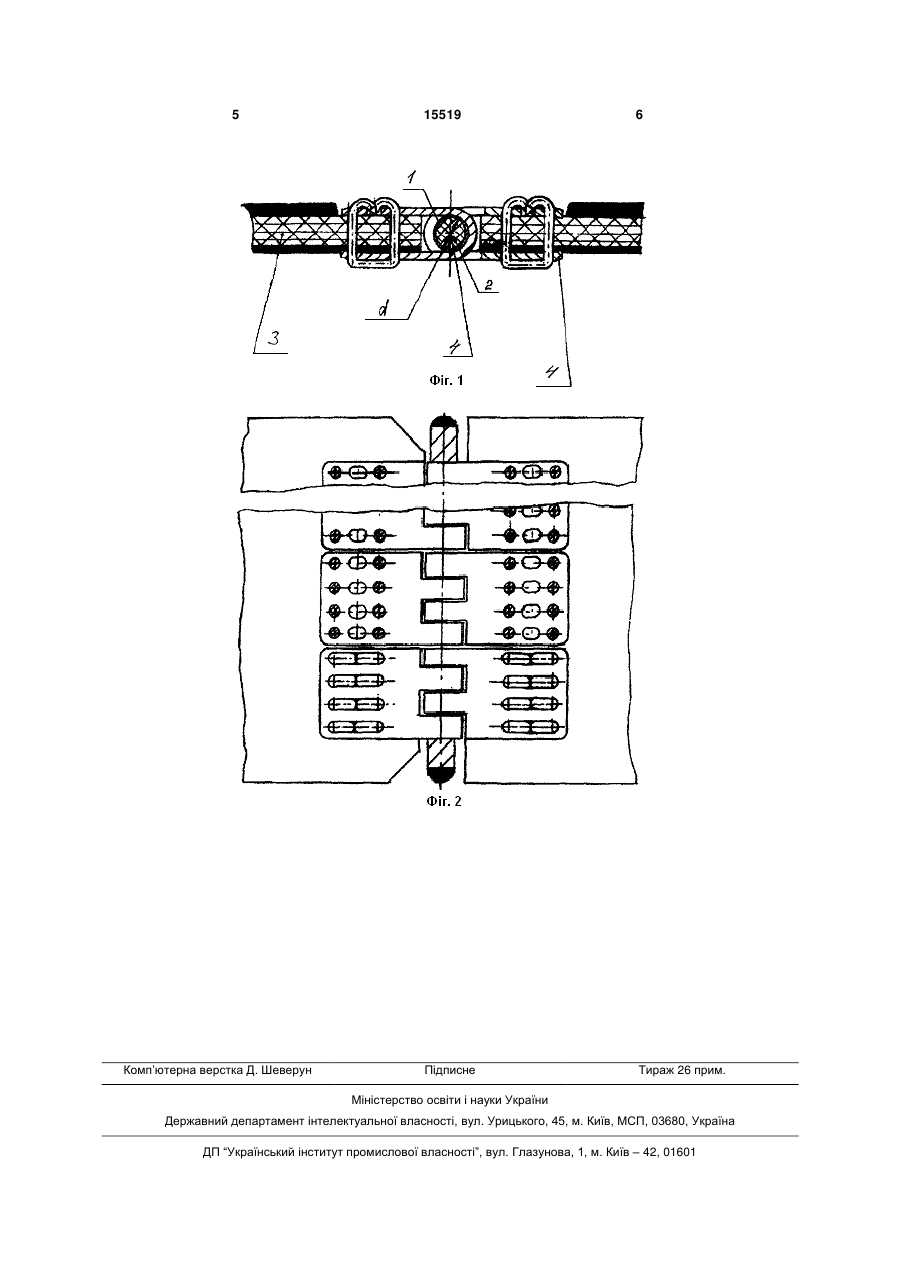

Гнучка вісь обертання, наприклад, для шарнірного рознімного з'єднання кінців конвеєрної стрічки механічними з'єднувачами, виконана у вигляді 3 спортуванні матеріалів по конвеєрній стрічці вузол з'єднання її кінців піддається забрудненню. У просторах між зовнішніми гнучкими елементами і гнучким центральним стержнем осі, що заявляється, попадає бруд і волога, що створює додаткові зусилля, що руйнують. Гнучка вісь руйнується від корозії. За рахунок відносного зсуву гнучких елементах у міжелементних просторах виникають значні дотичні зусилля, що приводять до стирання один одного із зазначених елементів, їхнього зносу, корозії і передчасному зносу гнучкої осі. При ушкодженні або обриві будь-якого гнучкого елемента збільшуються дотичні зусилля. Зрівноважування різниці моментів, що крутять, для створення моменту, що некрутить, досить важке. Гнучкі елементи зв'язані між собою тільки за рахунок деформаційних сил і сил тертя. Це є основними причинами зменшення пластичних властивостей тросика, його руйнування. Отже, можливі аварійні ситуації. В основу корисної моделі поставлена задача удосконалити конструкцію гнучкої осі для шарнірного рознімного з'єднання кінців конвеєрної стрічки механічними з'єднувачами з метою створення гнучкої, герметичної монолітної її конструкції для збільшення опору тросика по крутінню; виключення міжелементного руйнування (руйнування окремих гнучких елементів); виключення влучення усередину (у простір між зовнішніми гнучкими елементами і гнучким центральним стержнем) вологи, здрібненого матеріалу, що транспортується, це виключає знос гнучкої осі, та в подальшому приводить до підвищення довговічності конструкції і поліпшенню експлуатаційних показників роботи конвеєрних стрічок, та безпеки праці. Це досягається тим, що гнучка вісь для шарнірного рознімного з'єднання кінців конвеєрної стрічки механічними з'єднувачами, виконана у вигляді гнучкого тросика, що містить систему зовнішніх гнучких елементів і гнучкий центральний стержень, у якому зовнішній гнучкий елемент, виконаний у вигляді металевої спіралі, що утворює оболонку, у яку укладений термопластичний еластичний центральний стержень, що заповнює зазори між витками спіралі та створює суцільну конструкцію. Крок намотування спирали знаходиться в межах (0-3,5)d, де d - діаметр зовнішнього гнучкого елемента. Пошук, здійснений за джерелами науковотехнічної інформації, показав, що сукупність істотних ознак технічного рішення, що заявляється, не відома. Таким чином, технічне рішення відповідає вимогам новизни, воно не відомо в інших областях техніки. За результатами проведеного пошуку у відомих технічних рішеннях не було виявлено сукупності характерних ознак, щоб забезпечували аналогічного рішення поставленої задачі. 15519 4 Пристрій, що заявляється, пояснюється кресленням. На Фіг.1 представлена гнучка вісь обертання у шарнірному рознімному з'єднанні кінців конвеєрної стрічки механічними з'єднувачами (поперечний переріз). На Фіг.2 шарнірне рознімне з'єднання кінців конвеєрної стрічки механічними з'єднувачами з використанням гнучкої осі обертання (вид зверху). Гнучка вісь для шарнірного рознімного з'єднання кінців конвеєрної стрічки механічними з'єднувачами, виконана у вигляді гнучкого тросика, що містить систему гнучких елементів 1, 2. Зовнішній гнучкий елемент 1 виконаний у вигляді металевої спіралі, що утворює оболонку, у яку укладений термопластичний еластичний центральний стержень 2, призначений для заповнення зазорів між витками спіралі і з'єднання зовнішнього гнучкого елементу 1 з центральним стержнем 2 в цільну конструкцію. Намотування спіралі виконують з кроком, що знаходиться в межах (0-3,5)d, де d - діаметр зовнішнього гнучкого елемента. Намотують гнучкий зовнішній елемент 1 і утворять у поперечному перерізі геометричну фігуру у вигляді ребристого за периметром обвіду, а потім в усередину укладають центральний термопластичний стержень 2 і розм'якшують його до заповнення утвореної зовнішнім гнучким елементом 1 оболонки для з'єднання елементів 1 і 2 та утворення монолітної конструкції. Ця вісь міцно захищена від влучення в міжелементний її простір вологи чи будь-яких забруднень. Значні напруги виключені в сполучених елементах при динамічних навантаженнях на вісь, що працює у вузлі шарнірного рознімного з'єднанні кінців конвеєрної стрічки 3 механічними з'єднувачами 4, а також виключено значний вплив сил міжелементного тертя. Ця конструкція забезпечує високу корозійну й абразивну стійкість поверхні, має при необхідній міцності досить високу стійкість на зріз, вигин і крутіння. Зовнішній 1 гнучкий елемент сприймає механічне навантаження, а термопластичний еластичний центральний стержень 2 запобігає деформації діаметральної форми поперечного переріза металевої спіральної оболонки, що створена зовнішнім елементом 1, а також запобігає забруднення продуктами вантажів, що транспортуються. Ця гнучка вісь відрізняється від існуючих конструкцій, призначених для шарнірного рознімного з'єднання кінців конвеєрної стрічки 3 механічними з'єднувачами 4, меншою металоємністю при збереженні тих же механічних властивостей, а також здатністю найбільш простого її виймання при демонтажі стику і підвищеної корозійною стійкістю. 5 Комп’ютерна верстка Д. Шеверун 15519 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
