Механічний з’єднувач для з’єднання кінців конвеєрної стрічки

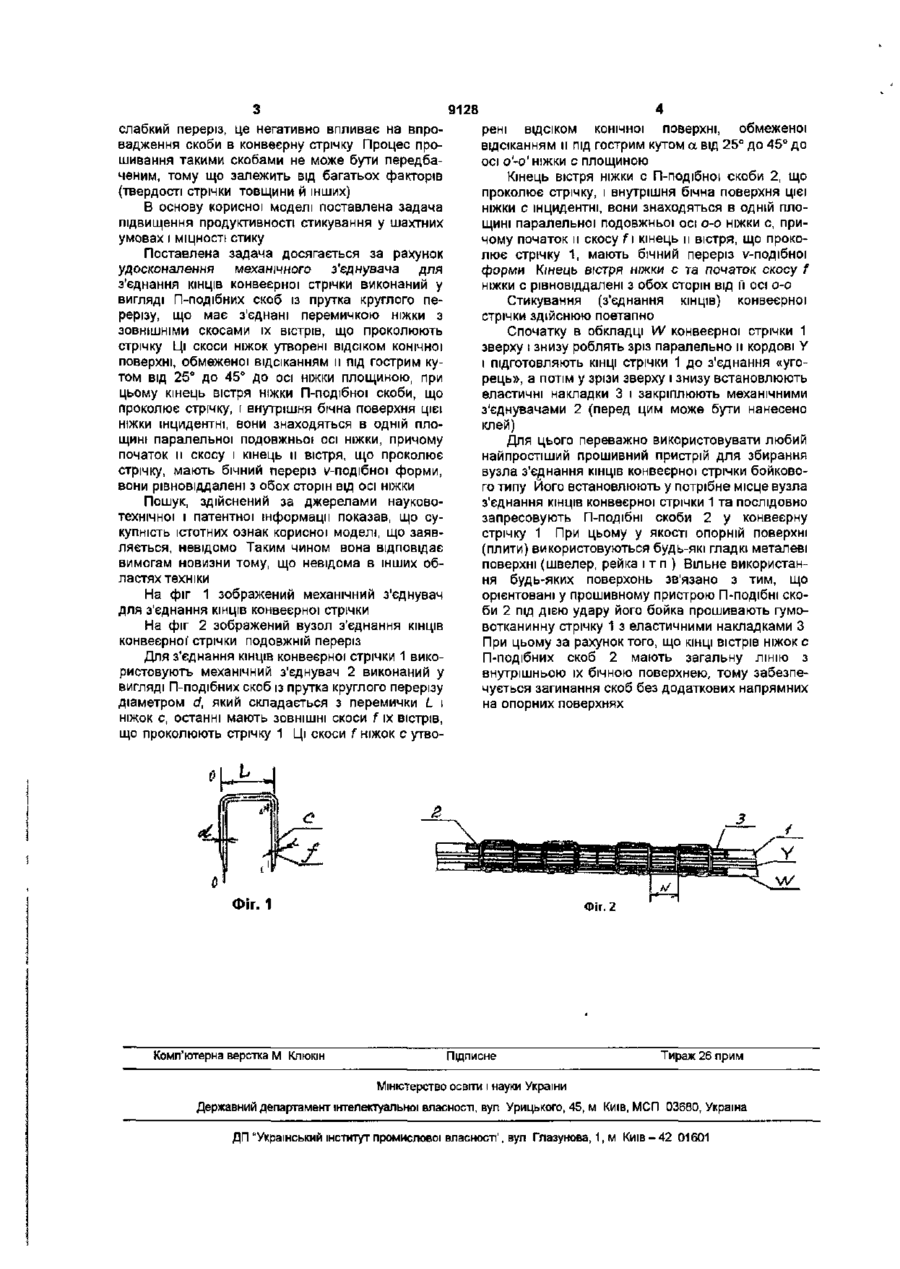

Механічний з'єднувач для з'єднання КІНЦІВ конвеєрної стрічки, виконаний у вигляді П-подібних скоб із прутка круглого перерізу, які мають з'єднані перемичкою ніжки з ЗОВНІШНІМИ скосами їх вістер, Корисна модель відноситься до конвеєрного транспорту, призначена для механічного стикування, переважно в шахті, конвеєрних стрічок із тканинним кордом «угорець», для забезпечення плавного перекочування стику через приводний, натяжний і відхиляючий барабани, запобігання просипання у стиковому з'єднанні маси, яка транспортується, та підвищення динамічної МІЦНОСТІ конвеєрної стрічки при одночасному скороченні конвеєрної стрічки Аналогом для механічного з'єднувача для з'єднання КІНЦІВ конвеєрної стрічки, що заявляється, є відоме технічне рішення за патентом України №60497, «Переносний пристрій ударного типу для механічного шарнірного з'єднання кінців конвеєрних стрічок із тканинним кордом, вузол механічного шарнірного з'єднання КІНЦІВ конвеєрних стрічок і механічний шарнірний з'єднувач», F16G 3/00, 21 10 2002, у якому описано механічний з'єднувач для з'єднання КІНЦІВ конвеєрної стрічки, виконаний у вигляді П-подібних скоб із прутка круглого перерізу, що має з'єднані перемичкою ніжки з ЗОВНІШНІМИ скосами їх вістрів, що проколюють стрічку Кінець вістря кожної ніжки, що проколює, виконаний конусоподібної форми, він знаходиться СПІВВІСНО з ніжкою Недоліком описаного пристрою є те, що внутрішня поверхня ніжки і и кінець вістря, що проколює, не знаходяться в одній площині, тому для завдання напрямку загинання КІНЦІВ скоби усередину необхідно виконувати спеціальні направля що проколюють стрічку, який відрізняється тим, що скоси ніжок утворені ВІДСІКОМ конічної поверхні, обмеженої відсіканням н під гострим кутом від 25° до 45° до осі ніжки площиною, при цьому кінець вістря ніжки П-подібної скоби, що проколює стрічку, і внутрішня бічна поверхня цієї ніжки інцидентні, вони знаходяться в одній площині паралельної подовжньої осі ніжки, причому початок м скосу і кінець її вістря, що проколює стрічку, мають бічний переріз v-подібноі форми, і рівновіддалені з обох сторін від осі ніжки ючі проточки в опорній поверхні прошивного пристрою для збирання вузла з'єднання КІНЦІВ конвеєрної стрічки та орієнтувати їх при збирання вузла Прототипом для з'єднувача що заявляється, є відоме технічне рішення за патентом України №4643, «Скоба для з'єднання гумовотканинних конвеєрних стрічок», F16G 3/00, 14 11 90, у якому описано механічний з'єднувач для з'єднання КІНЦІВ конвеєрної стрічки, виконаний у вигляді П-подібних скоб із прутка круглого перерізу, що має з'єднані перемичкою ніжки з ЗОВНІШНІМИ скосами їх вістрів, що проколюють стрічку ЗОВНІШНІ СКОСИ виконані у вигляді двох ділянок з пересіченням їх у вершині зовнішнього скосу, розташованої вище вершини внутрішнього скосу 00 CM о> КІНЦІ СКОСІВ відігнуті назовні, тобто не мають єдиної утворюючої лінії ніжки скоби Недоліком описаного пристрою є те, що внутрішня поверхня ніжки і н кінець вістря, що проколює, не знаходяться в одній площині, тому для завдання напрямку загинання КІНЦІВ скоби усередину необхідно виконувати спеціальні направляючі проточки в опорній поверхні прошивного пристрою для збирання вузла з'єднання КІНЦІВ конвеєрної стрічки та орієнтувати їх при збирання вузла Крім того, виконання такого складного профілю кінця вістря, що проколює стрічку, практично неможливо через малі розміри дротової Пподібної скоби А також вістря ніжки має дуже о> 9128 слабкий переріз, це негативно впливає на впровадження скоби в конвеєрну стрічку Процес прошивання такими скобами не може бути передбаченим, тому що залежить від багатьох факторів (твердості стрічки товщини й інших) В основу корисної моделі поставлена задача підвищення продуктивності стикування у шахтних умовах і МІЦНОСТІ стику Поставлена задача досягається за рахунок удосконалення механічного з'єднувача для з'єднання КІНЦІВ конвеєрної стрічки виконаний у вигляді П-подібних скоб із прутка круглого перерізу, що має з'єднані перемичкою ніжки з ЗОВНІШНІМИ скосами їх вістрів, що проколюють стрічку Ці СКОСИ НІЖОК утворені ВІДСІКОМ конічної поверхні, обмеженої відсіканням її під гострим кутом від 25° до 45° до осі ніжки площиною, при цьому кінець вістря ніжки П-подібної скоби, що проколює стрічку, і внутрішня бічна поверхня цієї ніжки інцидентні, вони знаходяться в одній площині паралельної подовжньої осі ніжки, причому початок її скосу і кінець її вістря, що проколює стрічку, мають бічний переріз v-подібноі форми, вони рівновіддалені з обох сторін від осі ніжки Пошук, здійснений за джерелами науковотехнічної і патентної інформації показав, що сукупність істотних ознак корисної моделі, що заявляється, невідомо Таким чином вона відповідає вимогам новизни тому, що невідома в інших областях техніки На фіг 1 зображений механічний з'єднувач для з'єднання КІНЦІВ конвеєрної стрічки На фіг 2 зображений вузол з'єднання КІНЦІВ конвеєрної стрічки подовжній переріз Для з'єднання КІНЦІВ конвеєрної стрічки 1 використовують механічний з'єднувач 2 виконаний у вигляді П-подібних скоб із прутка круглого перерізу діаметром d, який складається з перемички L і 4 рені ВІДСІКОМ конічної поверхні, обмеженої відсіканням її під гострим кутом а від 25° до 45° до осі о'-о' ніжки с площиною Кінець вістря ніжки с П-подібної скоби 2, що проколює стрічку, і внутрішня бічна поверхня цієї ніжки с інцидентні, вони знаходяться в одній площині паралельної подовжньої осі о-о ніжки с, причому початок н скосу f\ кінець и вістря, що проколює стрічку 1, мають бічний переріз v-подібноі форми Кінець вістря ніжки с та початок скосу f ніжки с рівновіддалені з обох сторін від Гі осі о-о Стикування (з'єднання КІНЦІВ) конвеєрної стрічки здійснюю поетапно Спочатку в обкладці W конвеєрної стрічки 1 зверху і знизу роблять зріз паралельно н кордові У і підготовляють КІНЦІ стрічки 1 до з'єднання «угорець», а потім у зрізи зверху і знизу встановлюють еластичні накладки 3 і закріплюють механічними з'єднувачами 2 (перед цим може бути нанесено клей) Для цього переважно використовувати любий найпростіший прошивний пристрій для збирання вузла з'єднання КІНЦІВ конвеєрної стрічки бойкового типу Його встановлюють у потрібне місце вузла з'єднання КІНЦІВ конвеєрної стрічки 1 та послідовно запресовують П-подібні скоби 2 у конвеєрну стрічку 1 При цьому у якості опорній поверхні (плити) використовуються будь-які гладкі металеві поверхні (швелер, рейка і т п ) Вільне використання будь-яких поверхонь зв'язано з тим, що орієнтовані у прошивному пристрою П-подібні скоби 2 під дією удару його бойка прошивають гумовотканинну стрічку 1 з еластичними накладками З При цьому за рахунок того, що КІНЦІ вістрів ніжок с П-подібних скоб 2 мають загальну ЛІНІЮ З внутрішньою їх бічною поверхнею, тому забезпечується загинання скоб без додаткових напрямних на опорних поверхнях ніжок с, останні мають ЗОВНІШНІ СКОСИ f їх вістрів, що проколюють стрічку 1 Ці СКОСИ f ніжок с утво Фіг. 1 Комп'ютерна верстка М Кпюкін Фіг. 2 Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП 03680, Україна ДП "Український інститут промислової власності', вул Глазунова, 1, м Київ-42 01601
