Катодолюмінесцентна лампа

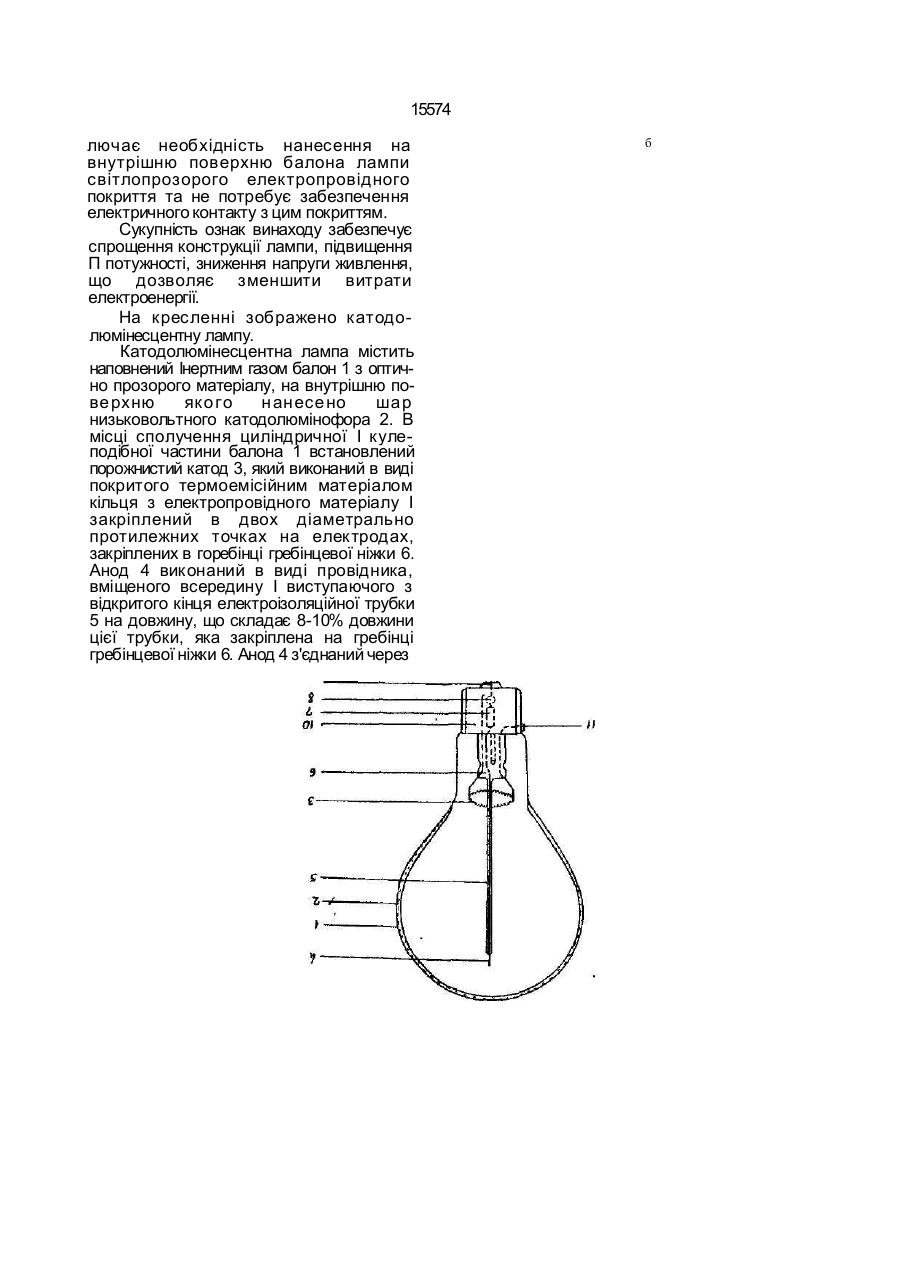

Катодолюминесцентная лампа, содержащая наполненный инертным газом баллон из оптически прозрачного материала с люминофором на внутренней поверхности, установленные внутри него соосно полый катод с термоэмиссионным пок рытием и анод, выполненные из электропроводного материала, и цоколь, о тл и ч а ю щ а я с я тем, что катод выполнен в виде кольца, установленного на электродах в двух диаметрально противоположных точках, а анод выполнен в виде стержня, расположенного перпендикулярно плоскости кольца и установленного на части его длины внутри электроизоляционной трубки соосно с ней. с > сл сл Винахід віднос иться до галузі світлотехніки, зокрема до катодолюмінесцентних джерел світла. В основу винаходу покладено завдання створити таку катодолюмінесцентну лампу, в якій форма катоду і аноду та Тх взаємне розміщення дозволили б забезпечити підвищення потужності, зниження робочоТ напруги та спрощення конструкції. Поставлене завдання вирішується тим, що в катодолюмінесцентній лампі, яка містить наповнений Інертним газом балон з оптично прозорого матеріалу з катодолюмінофором на внутрішній поверхні, встановлені всередині ньогоо коаксиально анод І порожнистий катод з термоеміс ійним покриттям, цоколь, відповідно до винаходу, катод виконаний у вигляді кільця, що встановлене на електродах в двох діаметрально протилежних точках, а анод виконаний у вигляді стержня, розміщено го перпендикулярно площині кільця І встановленого на частині його довжини всередині електроізоляційноТ трубки коаксиально з нею. Виконання порожнистого катоду у виді покритого термоемісійним матеріалом кільця дозволяє збільшити та за необхідніс тю регулювати густину електронного струму та забезпечити рівномірний розподіл електронів по поверхні люміно форного пок риття. Збільшення густини електронного струму досягається не за рахунок підвищення напруги між катодом І анодом, а за рахунок високої електронної емісії порожнистого катода. Зниження робочоТ напруги дозволяє спростити схему живлення лампи. Виконання аноду у виді провідника, розміщеного усередині електроізоляційної трубки, вик о 15574 лючає необхідність нанесення на внутрішню поверхню балона лампи світлопрозорого електропровідного покриття та не потребує забезпечення електричного контакту з цим покриттям. Сукупність ознак винаходу забезпечує спрощення конструкції лампи, підвищення П потужності, зниження напруги живлення, що дозволяє зменшити витрати електроенергії. На кресленні зображено катодолюмінесцентну лампу. Катодолюмінесцентна лампа містить наповнений Інертним газом балон 1 з оптично прозорого матеріалу, на внутрішню пове рхню як о г о н ан есе но ша р низьковольтного катодолюмінофора 2. В місці сполучення циліндричної І кулеподібної частини балона 1 встановлений порожнистий катод 3, який виконаний в виді покритого термоемісійним матеріалом кільця з електропровідного матеріалу І закріплений в двох діаметрально протилежних точках на електродах, закріплених в горебінці гребінцевої ніжки 6. Анод 4 виконаний в виді провідника, вміщеного всередину І виступаючого з відкритого кінця електроізоляційної трубки 5 на довжину, що складає 8-10% довжини цієї трубки, яка закріплена на гребінці гребінцевої ніжки 6. Анод 4 з'єднаний через б баластний опір 7 І діод 8. які колі розряду протікає тільки в той встановлені в цоколі 10 лампи, з півперіодчасу повного коливання напруги контактом 9, що вмонтований на торці сітки, коли на аноді 4 лампи виникає цоколя 10. На боковій поверхні цоколя позитивний потенціал. Електрони, що 10 вмонтований контакт 11, що з"єднує випромінюються порожнистим к атодом порожнистий катод 3 з джерелом 3, під дією електричного поля, що створюється порожнистим катодом З живлення - мережею змінної напруги. Лампа працює наступним чином. При І анодом 4, рухаються в сторону підключенні напруги на контакти 11 І 9 низьковольтного като-долюмінофору 21 викликають його свічення. 10 порожнистий катод 3 під дією струму починає Імітувати електрони. В цей же 25 Складний характер електричного поля І намомент часу виникає розряд між явність в об'ємі лампи газу сприяють порожнистим катодом 3 \ анодом 4. рівномі рному розсіюванню поток у Коло живлення для здійснення І електронів по всій поверхні катодопідтримки розряду включає баластний люмінофора 2 І забезпечують його ефективопір 7, що обмежує розрядний не збудження та випромінювання ЗО 15 струм, І діод 8, дякуючи якому струм в світлового потоку. Упорядник 20 Замовлення 4190 Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України. 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул Гатарїиа. 101
