Газорозрядна лампа

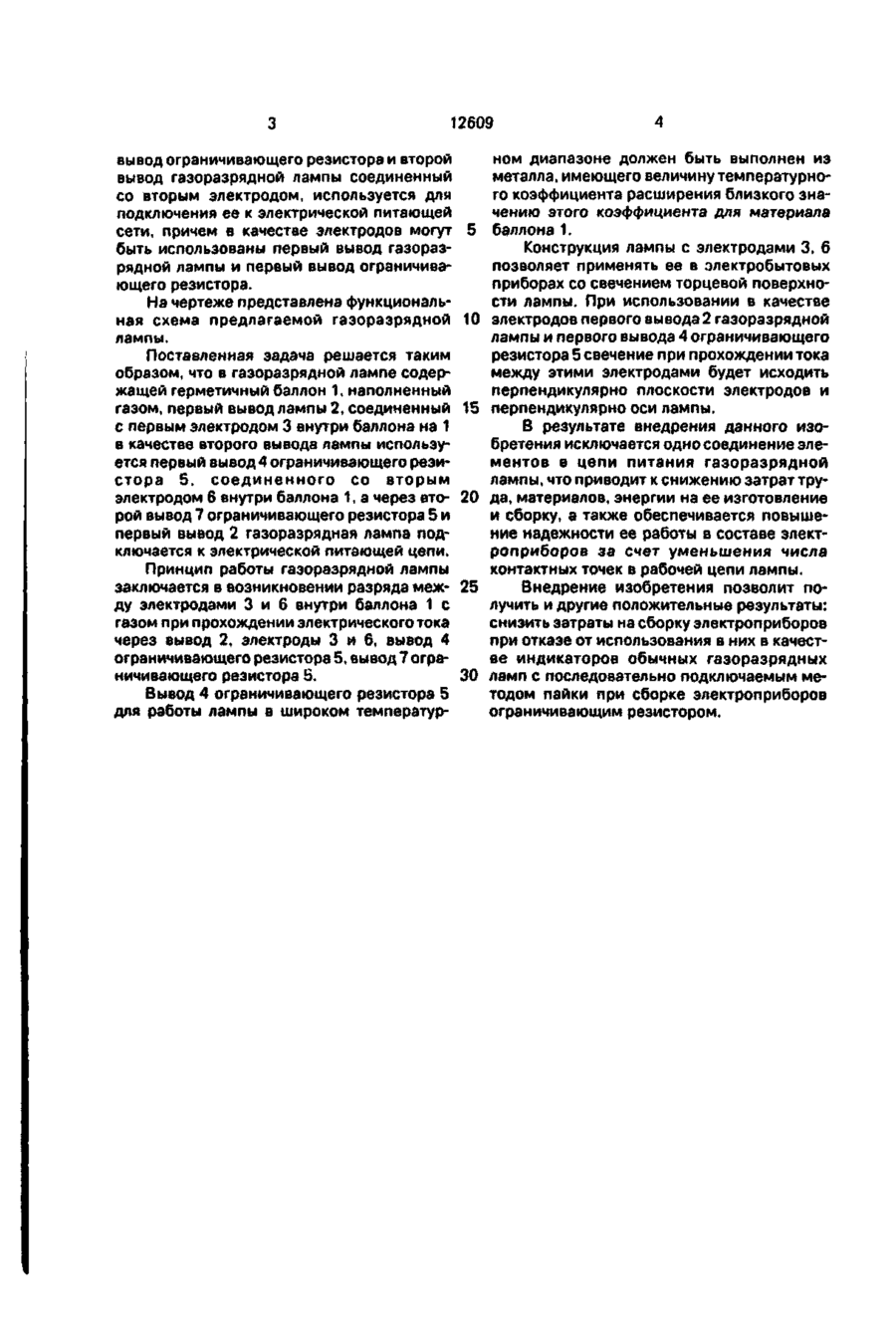

Газоразрядная лампа, содержащая герметичный баллрн, наполненный газом, первый и второй электроды, первый вывод, соединенный с первым электродом внутри баллона, ограничивающий резистор, используемый для подключения лампы к элек трической питающей цепи, о т л и ч а ю щ а я с я тем, что с целью снижения затрат на сборку газоразрядной лампы и повышения ее надежности при эксплуатации, в качестве второго вывода газоразрядной лампы использован первый вывод ограничивающего резистора, введенный в герметичный баллон с газом и соединенный со вторым электродом, а второй вывод ограничивающего резистора и первый вывод газоразрядной лампы использован для подключения ее к электрической цепи, причем в качестве электродов использованы первый вывод газоразрядной лампы и первый вывод ограничивающего резистора. С > ON Изобретение относится к области электротехники и может быть использовано при создании электробытовых приборов повышенной надежности и безопасности для световой индикации при подключении изделий к электрической питающей сети. Известна газоразрядная лампа тлеющего разряда, содержащая стеклянный баллон наполненный газом с двумя электродами, два вывода, каждый из которых соединен с соответствующим электродом внутри баллона, а для обеспечения ее работы один из выводов соединяется методом сварки с первым выводом через лампу резистора, а через второй вывод лампы и второй вывод ограничивающего резистора она подключается к электрической питающей цепи. Недостатком такой конструкции газоразрядной лампы является то, что требуются дополнительные затраты на соединение одного из выводов лампы к ограничивающему резистору, а также снижение надежности ее в эксплуатации за счет наличия дополнительной контактной точки в рабочей цепи лампы. Сущность изобретения - повышение надежности газоразрядной лампы при эксплуатации и снижение затрат на ее сборку за счет использования в качестве одного из выводов лампы - вывода ограничивающего резистора, используемого для подключения лампы к электрической питающей цепи, соединенного первым выводом с одним из электродов внутри лампы, при этом второй о 12609 вывод ограничивающего резистора и второй вывод газоразрядной лампы соединенный со вторым электродом, используется для подключения ее к электрической питающей сети, причем в качестве электродов могут быть использованы первый вывод газоразрядной лампы и первый вывод ограничивающего резистора. На чертеже представлена функциональная схема предлагаемой газоразрядной лампы. Поставленная задача решается таким образом, что в газоразрядной лампе содержащей герметичный баллон 1, наполненный газом, первый вывод лампы 2, соединенный с первым электродом 3 внутри баллона на 1 в качестве второго вывода лампы используется первый вывод 4 ограничивающего резистора 5, соединенного со вторым электродом 6 внутри баллона 1, а через второй вывод 7 ограничивающего резистора 5 и первый вывод 2 газоразрядная лампа подключается к электрической питающей цепи. Принцип работы газоразрядной лампы заключается в возникновении разряда между электродами 3 и 6 внутри баллона 1 с газом при прохождении электрического тока через вывод 2, электроды 3 и 6, вывод 4 ограничивающего резистора 5, вывод 7 ограничивающего резистора 5. Вывод 4 ограничивающего резистора 5 для работы лампы а широком температур 5 10 15 20 25 30 ном диапазоне должен быть выполнен из металла, имеющего величину температурного коэффициента расширения близкого значению этого коэффициента для материала баллона 1. Конструкция лампы с электродами 3, 6 позволяет применять ее в электробытовых приборах со свечением торцевой поверхности лампы. При использовании в качестве электродов первого вывода 2 газоразрядной лампы и первого вывода 4 ограничивающего резистора 5 свечение при прохождении тока между этими электродами будет исходить перпендикулярно плоскости электродов и перпендикулярно оси лампы. В результате внедрения данного изобретения исключается одно соединение элементов в цепи питания газоразрядной лампы, что приводит к снижению затрат труда, материалов, энергии на ее изготовление и сборку, а также обеспечивается повышение надежности ее работы в составе электроприборов за счет уменьшения числа контактных точек в рабочей цепи лампы. Внедрение изобретения позволит получить и другие положительные результаты: снизить затраты на сборку электроприборов при отказе от использования в них в качестве индикаторов обычных газоразрядных ламп с последовательно подключаемым методом пайки при сборке электроприборов ограничивающим резистором. 12609 •z/ Упорядник Замовлення 4074 Техред М.Моргентал Коректор О.Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл , 8 Відкрите акціонерне товариство "Патент", м Ужгород, вул Гагаріна, 101
