Силовий агрегат установки для локальної термообробки ланок круглоланкових ланцюгів

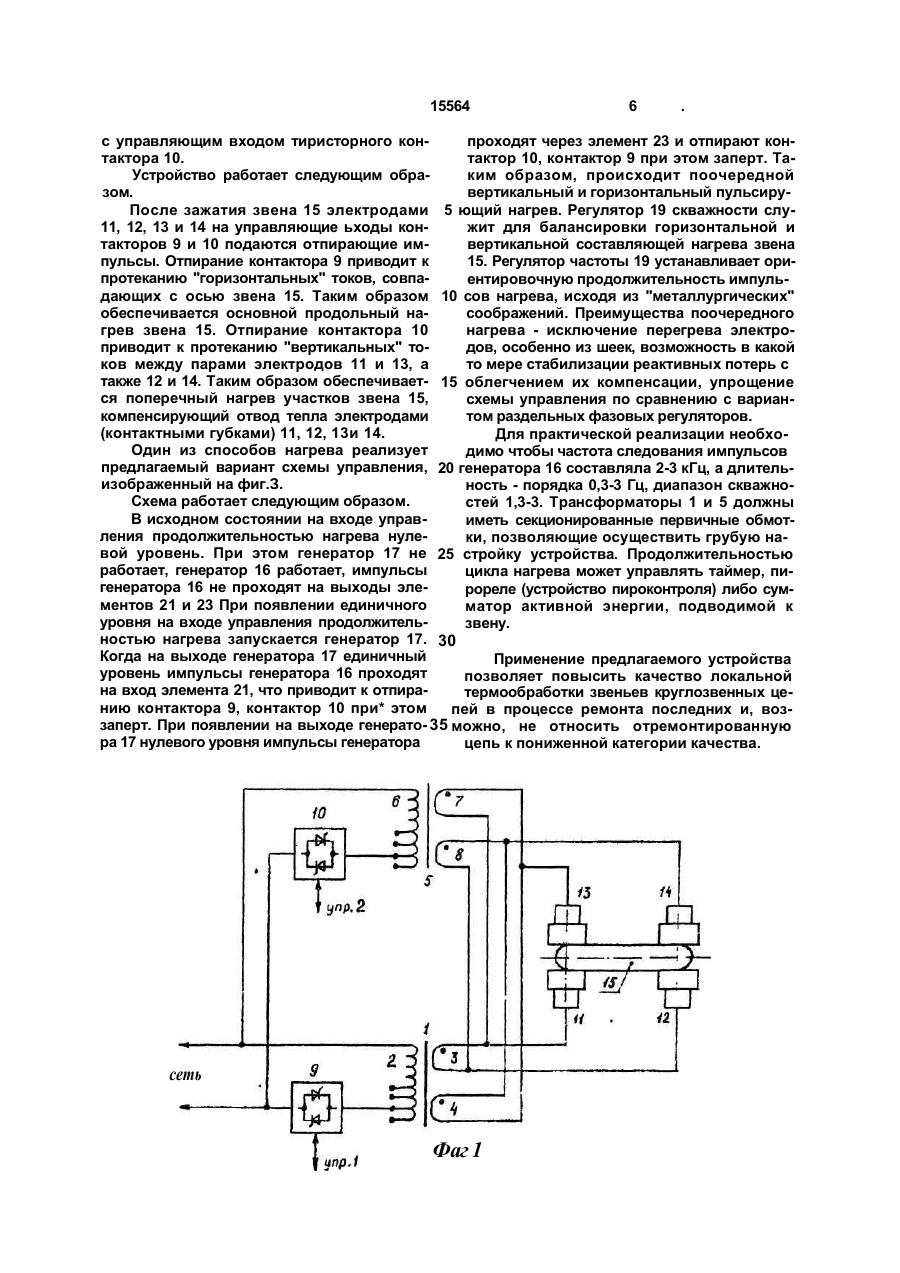

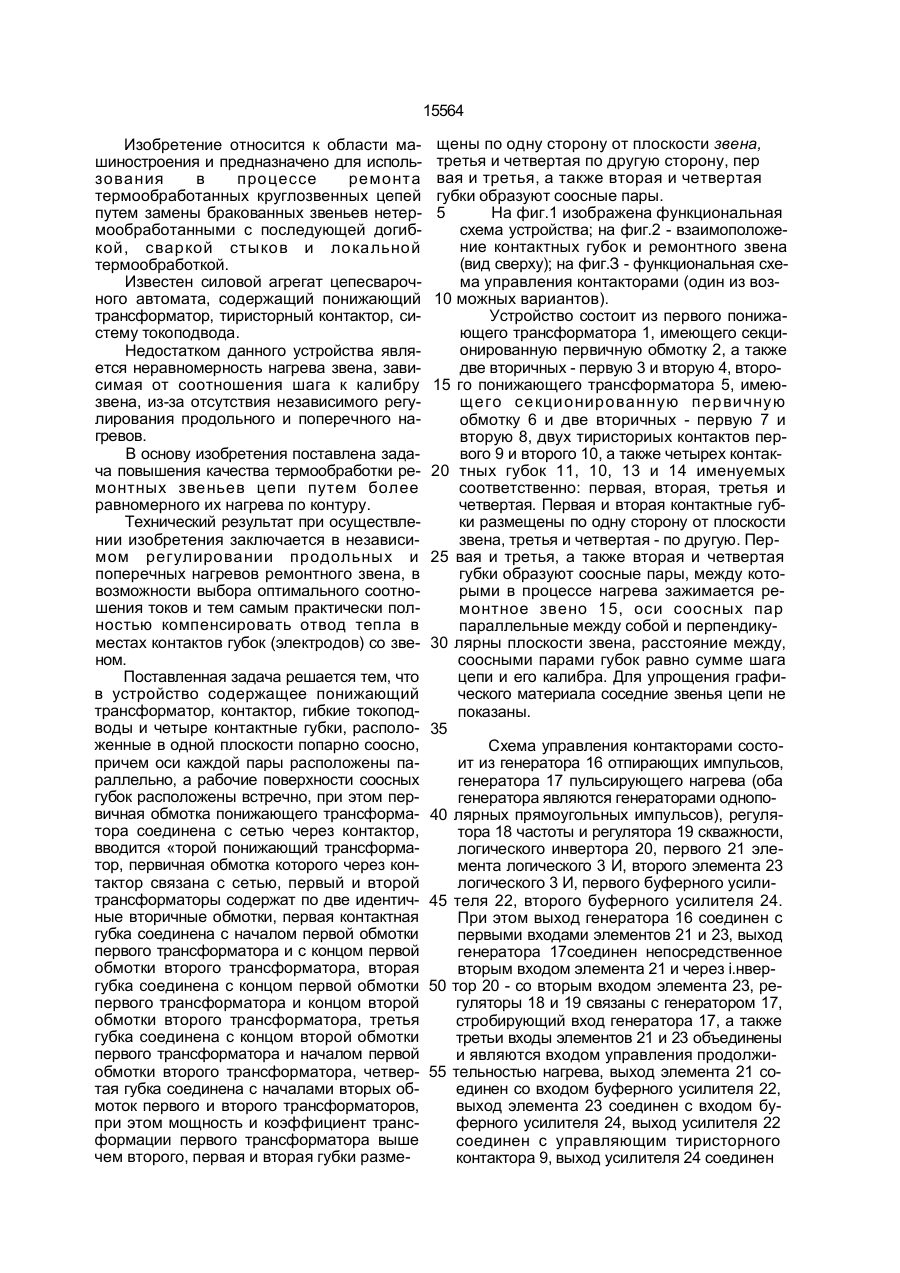

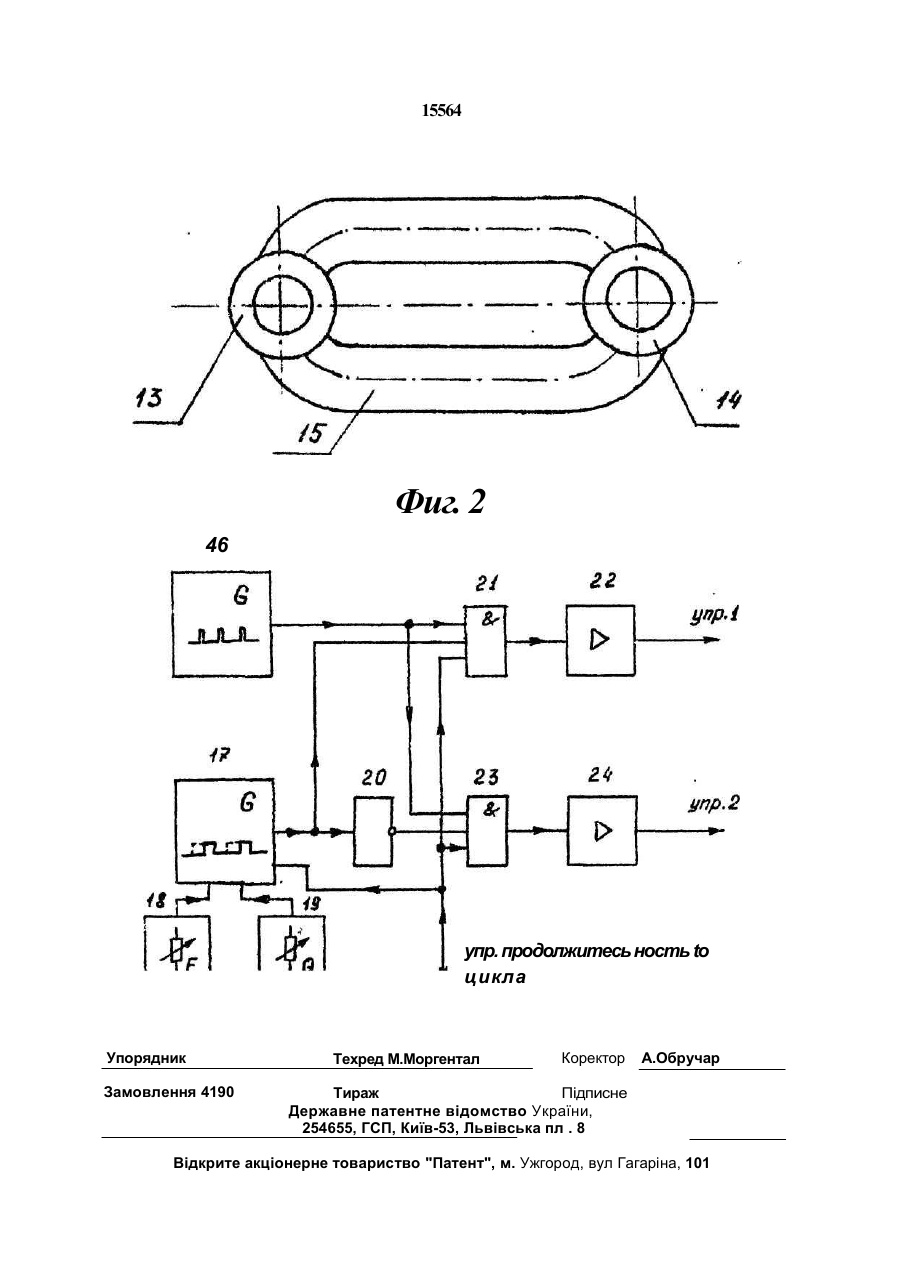

1. Силовой агрегат установки для ло кальной термообработки звеньев круглозвенных цепей, содержащий понижающий трансформатор, тиристорный контактор, гибкие токоподводы и четыре контактные губки, расположенные в одной плоскости попарно соосно, причем оси каждой пары расположены параллельно, а рабочие по верхности соосных губок расположены встречно, при этом первичная обмотка по нижающего трансформатора соединена с сетью через тиристорный контактор, отли ч а ю щ и й с я тем, что агрегат снабжен блоком управления контакторами, вторым понижающим трансформатором, первичная обмотка которого через второй тиристор ный контактор соединена с сетью, транс форматоры содержат по две идентичные вторичные обмотки, первая контактная губ ка соединена с началом первой вторичной обмотки первого трансформатора и с кон цом первой вторичной обмотки второго трансформатора, вторая губка соединена с концом первой вторичной обмотки первого трансформатора и с концом второй вторич ной обмотки второго трансформатора, третья губка соединена с концом второй вторичной обмотки первого трансформатора и началом первой вторичной обмотки второго трансформатора, четвертая губка соединена с началом вторых вторичных обмоток первого и второго трансформаторов, при этом мощность и коэффициент трансформации первого трансформатора выше чем второго, первая и вторая губки размещены по одну сторону от плоскости звена, третья и четвертая - по другую сторону, первая и третья, вторая и четвертая губки образуют соосные лары. 2. Агрегат по п.1,о т л и ч а ю щ и й с я тем, что блок управления контакторами содержит генератор отпирающих импульсов, генератор пульсирующего нагрева, задатчики частоты и скважности импульсов, два элемента И, инвертор и два буферных усилителя, при этом выход генератора отпирающих импульсов соединен с первыми входами элементов И, выход генератора пульсирующего нагрева соединен со входом инвертора и вторым входом первого элемента И, выход инвертора соединен со вторым входом второго элемента И, третий вход первого элемента И соединен с третьим входом второго элемента И, стробирующим входом генератора пульсирующего нагрева и является входом управления продолжительностью цикла нагрева, задатчики частоты и скважности импульсов соединены с генератором пульсирующего нагрева, выход первого элемента И соединен через первый буферный усилитель с первым выходом блока, а выход второго элемента И соединен через второй буферный усилитель с вторым выходом блока. ел ел о 15564 Изобретение относится к области машиностроения и предназначено для использования в процессе ремонта термообработанных круглозвенных цепей путем замены бракованных звеньев нетермообработанными с последующей догибкой, сваркой стыков и локальной термообработкой. Известен силовой агрегат цепесварочного автомата, содержащий понижающий трансформатор, тиристорный контактор, систему токоподвода. Недостатком данного устройства является неравномерность нагрева звена, зависимая от соотношения шага к калибру звена, из-за отсутствия независимого регулирования продольного и поперечного нагревов. В основу изобретения поставлена задача повышения качества термообработки ремонтных звеньев цепи путем более равномерного их нагрева по контуру. Технический результат при осуществлении изобретения заключается в независимом регулировании продольных и поперечных нагревов ремонтного звена, в возможности выбора оптимального соотношения токов и тем самым практически полностью компенсировать отвод тепла в местах контактов губок (электродов) со звеном. Поставленная задача решается тем, что в устройство содержащее понижающий трансформатор, контактор, гибкие токоподводы и четыре контактные губки, расположенные в одной плоскости попарно соосно, причем оси каждой пары расположены параллельно, а рабочие поверхности соосных губок расположены встречно, при этом первичная обмотка понижающего трансформатора соединена с сетью через контактор, вводится «торой понижающий трансформатор, первичная обмотка которого через контактор связана с сетью, первый и второй трансформаторы содержат по две идентичные вторичные обмотки, первая контактная губка соединена с началом первой обмотки первого трансформатора и с концом первой обмотки второго трансформатора, вторая губка соединена с концом первой обмотки первого трансформатора и концом второй обмотки второго трансформатора, третья губка соединена с концом второй обмотки первого трансформатора и началом первой обмотки второго трансформатора, четвертая губка соединена с началами вторых обмоток первого и второго трансформаторов, при этом мощность и коэффициент трансформации первого трансформатора выше чем второго, первая и вторая губки разме щены по одну сторону от плоскости звена, третья и четвертая по другую сторону, пер вая и третья, а также вторая и четвертая губки образуют соосные пары. 5 На фиг.1 изображена функциональная схема устройства; на фиг.2 - взаимоположение контактных губок и ремонтного звена (вид сверху); на фиг.З - функциональная схема управления контакторами (один из воз10 можных вариантов). Устройство состоит из первого понижающего трансформатора 1, имеющего секционированную первичную обмотку 2, а также две вторичных - первую 3 и вторую 4, второ15 го понижающего трансформатора 5, имеющего секционированную первичную обмотку 6 и две вторичных - первую 7 и вторую 8, двух тиристориых контактов первого 9 и второго 10, а также четырех контак20 тных губок 11, 10, 13 и 14 именуемых соответственно: первая, вторая, третья и четвертая. Первая и вторая контактные губки размещены по одну сторону от плоскости звена, третья и четвертая - по другую. Пер25 вая и третья, а также вторая и четвертая губки образуют соосные пары, между которыми в процессе нагрева зажимается ремонтное звено 15, оси соосных пар параллельные между собой и перпендику30 лярны плоскости звена, расстояние между, соосными парами губок равно сумме шага цепи и его калибра. Для упрощения графического материала соседние звенья цепи не показаны. 35 Схема управления контакторами состоит из генератора 16 отпирающих импульсов, генератора 17 пульсирующего нагрева (оба генератора являются генераторами однопо40 лярных прямоугольных импульсов), регулятора 18 частоты и регулятора 19 скважности, логического инвертора 20, первого 21 элемента логического 3 И, второго элемента 23 логического 3 И, первого буферного усили45 теля 22, второго буферного усилителя 24. При этом выход генератора 16 соединен с первыми входами элементов 21 и 23, выход генератора 17соединен непосредственное вторым входом элемента 21 и через і.нвер50 тор 20 - со вторым входом элемента 23, регуляторы 18 и 19 связаны с генератором 17, стробирующий вход генератора 17, а также третьи входы элементов 21 и 23 объединены и являются входом управления продолжи55 тельностью нагрева, выход элемента 21 соединен со входом буферного усилителя 22, выход элемента 23 соединен с входом буферного усилителя 24, выход усилителя 22 соединен с управляющим тиристорного контактора 9, выход усилителя 24 соединен 15564 6 . с управляющим входом тиристорного конпроходят через элемент 23 и отпирают контактор 10, контактор 9 при этом заперт. Татактора 10. Устройство работает следующим обраким образом, происходит поочередной зом. вертикальный и горизонтальный пульсируПосле зажатия звена 15 электродами 5 ющий нагрев. Регулятор 19 скважности слу11, 12, 13 и 14 на управляющие ьходы конжит для балансировки горизонтальной и такторов 9 и 10 подаются отпирающие имвертикальной составляющей нагрева звена пульсы. Отпирание контактора 9 приводит к 15. Регулятор частоты 19 устанавливает орипротеканию "горизонтальных" токов, совпаентировочную продолжительность импульдающих с осью звена 15. Таким образом 10 сов нагрева, исходя из "металлургических" обеспечивается основной продольный насоображений. Преимущества поочередного грев звена 15. Отпирание контактора 10 нагрева - исключение перегрева электроприводит к протеканию "вертикальных" тодов, особенно из шеек, возможность в какой ков между парами электродов 11 и 13, а то мере стабилизации реактивных потерь с также 12 и 14. Таким образом обеспечивает- 15 облегчением их компенсации, упрощение ся поперечный нагрев участков звена 15, схемы управления по сравнению с варианкомпенсирующий отвод тепла электродами том раздельных фазовых регуляторов. (контактными губками) 11, 12, 13и 14. Для практической реализации необхоОдин из способов нагрева реализует димо чтобы частота следования импульсов предлагаемый вариант схемы управления, 20 генератора 16 составляла 2-3 кГц, а длительизображенный на фиг.З. ность - порядка 0,3-3 Гц, диапазон скважноСхема работает следующим образом. стей 1,3-3. Трансформаторы 1 и 5 должны В исходном состоянии на входе управиметь секционированные первичные обмотления продолжительностью нагрева нулеки, позволяющие осуществить грубую навой уровень. При этом генератор 17 не 25 стройку устройства. Продолжительностью работает, генератор 16 работает, импульсы цикла нагрева может управлять таймер, пигенератора 16 не проходят навыходы элерореле (устройство пироконтроля) либо сумментов 21 и 23 При появлении единичного матор активной энергии, подводимой к уровня на входе управления продолжительзвену. ностью нагрева запускается генератор 17. 30 Когда на выходе генератора 17 единичный Применение предлагаемого устройства уровень импульсы генератора 16 проходят позволяет повысить качество локальной на вход элемента 21, что приводит к отпиратермообработки звеньев круглозвенных цению контактора 9, контактор 10 при* этом пей в процессе ремонта последних и, воззаперт. При появлении на выходе генерато- 35 можно, не относить отремонтированную ра 17 нулевого уровня импульсы генератора цепь к пониженной категории качества. сеть Фаг 1 15564 Фиг. 2 46 упр. продолжитесь ность to цикла Упорядник Замовлення 4190 Техред М.Моргентал Коректор А.Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл . 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул Гагаріна, 101
