Антиелектростатична композиція для обробки нейтралізаторів статичної електрики

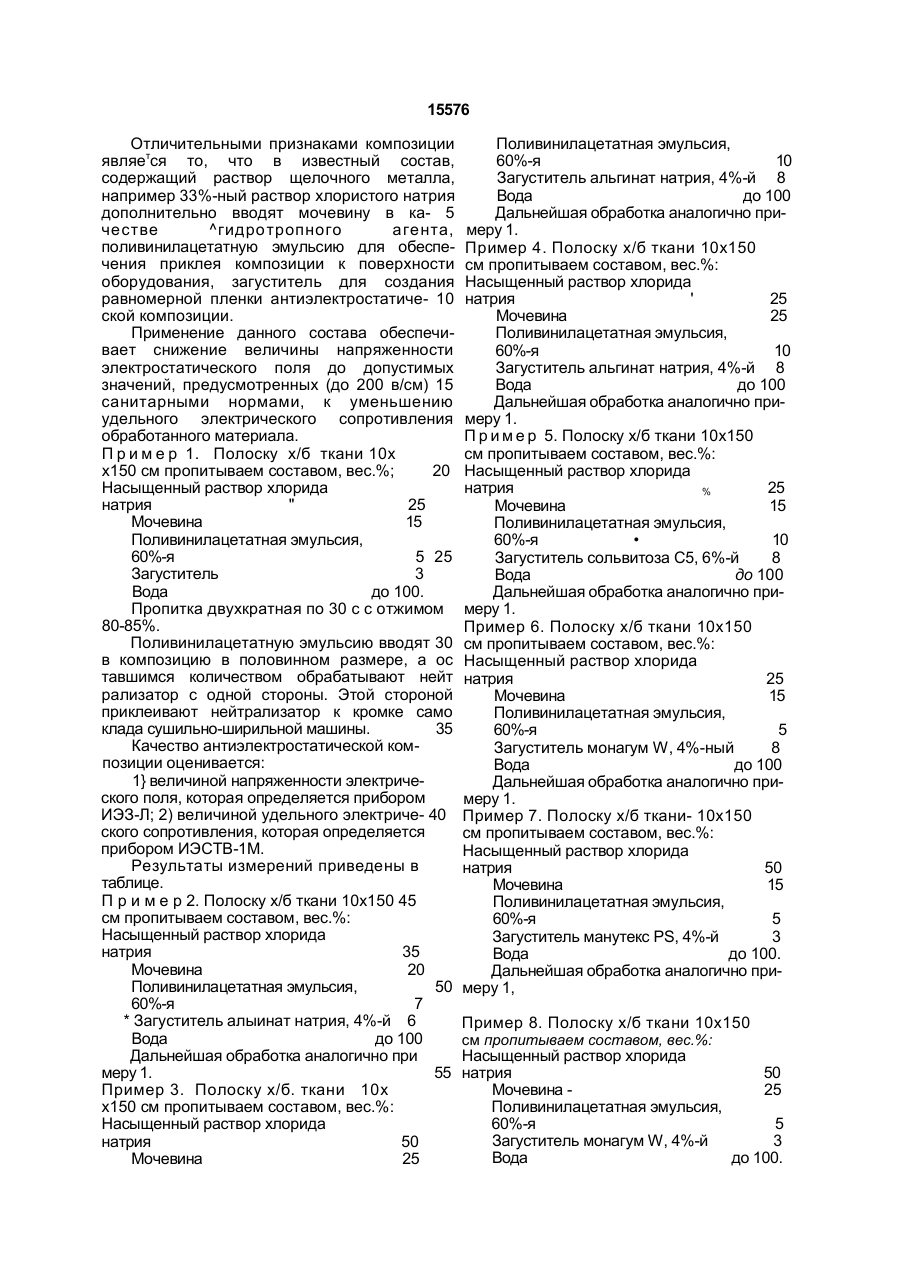

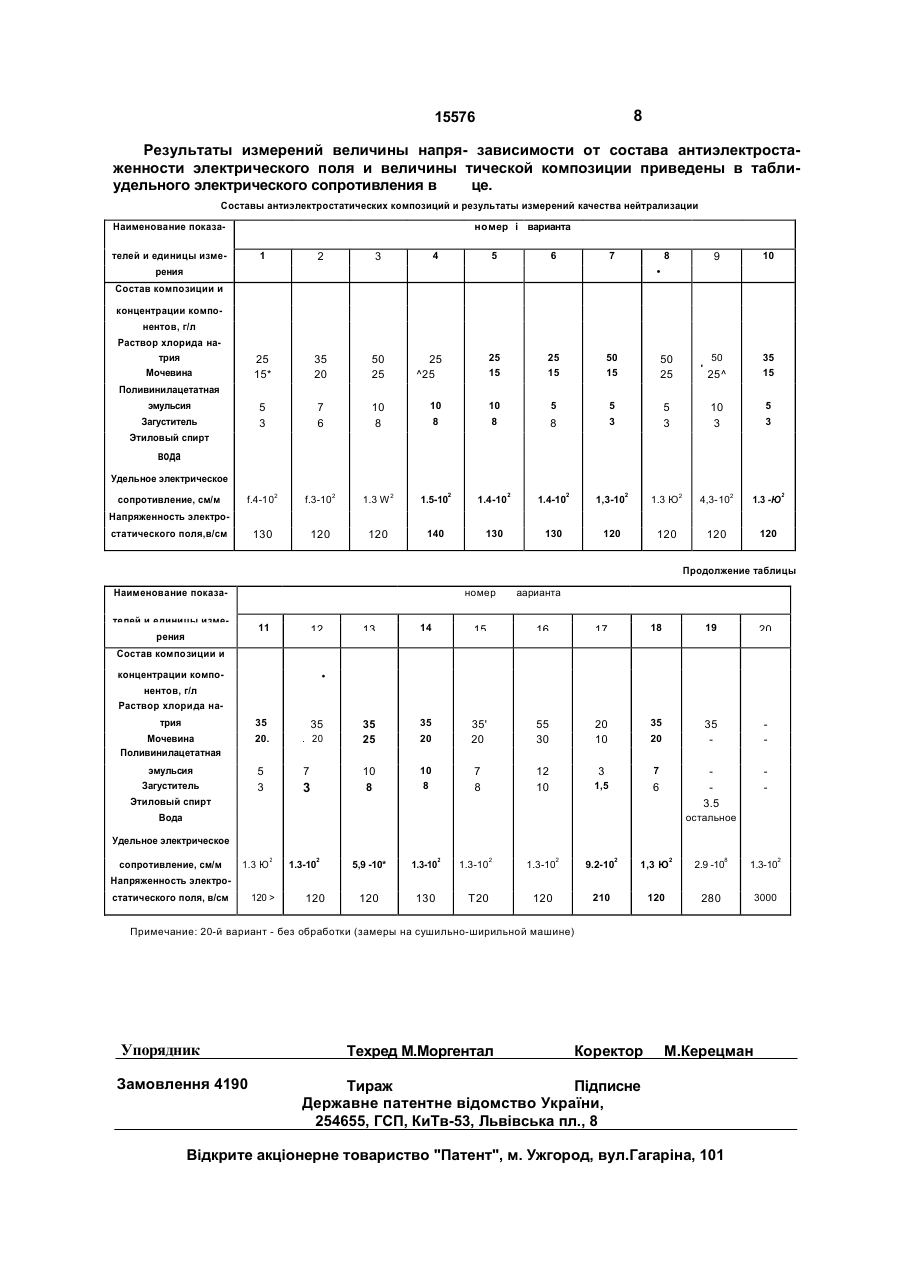

Антиэлектростатическая композиция для обработки нейтрализаторов статическо Изобретение относится к антиэлектростатическим композициям, используемым для обработки гидростатических нейтрализаторов, применяемым на предприятиях легкой промышленности, в частности, текстильной и швейной. Повышение антиэлектростатической стойкости обрабатываемой поверхности достигается при использовании состава [1], содержащего насыщенный раствор щелочных металлов, этилового спирта и глицерина, в следующем соотношении компонентов, вес.%: Насыщенный раствор щелочных металлов 32-54 Этиловый спирт 1,0-6,0 Глицерин Остальное. К недостаткам этого состава следует отнести недостаточную антиэлектростатическую стойкость и невозможность населения го электричества, содержащая раствор хлорида натрия, о т л и ч а ю щ а я с я тем, что в композицию дополнительно вводятся мочевина, поливинилацетатная эмульсия и загуститель при следующем соотношении компонентов, вес.%: Насыщенный раствор хлорида натрия 25-50 Мочевина 15-25 Поливинилацетатная эмульсия 60%-ная 5-10 Загуститель 3-8 Вода до 100. композиции на металлические детали оборудования. Данная композиция является наиболее близкой к заявляемому составу, поэтому выбрана в качестве прототипа. Целью изобретения является повышение эффективности нейтрализации зарядов статического электричества. Поставленная цель достигается за счет дополнительного введения в известный со став мочевины, поливинилацетатной эмуль сии и загустителя при следующем соотношении компонентов, вес.%: Насыщенный раствор хлорида натрия 25-50 Мочевина 15-25 Поливинилацетатная эмульсия, 60%-я 5-Ю , Загуститель 3-8 Вода до 100. ел ел о 15576 Отличительными признаками композиции является то, что в известный состав, содержащий раствор щелочного металла, например 33%-ный раствор хлористого натрия дополнительно вводят мочевину в ка- 5 честве ^гидротропного агента, поливинилацетатную эмульсию для обеспечения приклея композиции к поверхности оборудования, загуститель для создания равномерной пленки антиэлектростатиче- 10 ской композиции. Применение данного состава обеспечивает снижение величины напряженности электростатического поля до допустимых значений, предусмотренных (до 200 в/см) 15 санитарными нормами, к уменьшению удельного электрического сопротивления обработанного материала. П р и м е р 1. Полоску х/б ткани 10х х150 см пропитываем составом, вес.%; 20 Насыщенный раствор хлорида натрия " 25 Мочевина 15 Поливинилацетатная эмульсия, 60%-я 5 25 Загуститель 3 Вода до 100. Пропитка двухкратная по 30 с с отжимом 80-85%. Поливинилацетатную эмульсию вводят 30 в композицию в половинном размере, а ос тавшимся количеством обрабатывают нейт рализатор с одной стороны. Этой стороной приклеивают нейтрализатор к кромке само клада сушильно-ширильной машины. 35 Качество антиэлектростатической композиции оценивается: 1} величиной напряженности электрического поля, которая определяется прибором ИЭЗ-Л; 2) величиной удельного электриче- 40 ского сопротивления, которая определяется прибором ИЭСТВ-1М. Результаты измерений приведены в таблице. П р и м е р 2. Полоску х/б ткани 10x150 45 см пропитываем составом, вес.%: Насыщенный раствор хлорида натрия 35 Мочевина 20 Поливинилацетатная эмульсия, 50 60%-я 7 * Загуститель алыинат натрия, 4%-й 6 Вода до 100 Дальнейшая обработка аналогично при меру 1. 55 Пример 3. Полоску х/б. ткани 10х х150 см пропитываем составом, вес.%: Насыщенный раствор хлорида натрия 50 Мочевина 25 Поливинилацетатная эмульсия, 60%-я 10 Загуститель альгинат натрия, 4%-й 8 Вода до 100 Дальнейшая обработка аналогично примеру 1. Пример 4. Полоску х/б ткани 10x150 см пропитываем составом, вес.%: Насыщенный раствор хлорида натрия ' 25 Мочевина 25 Поливинилацетатная эмульсия, 60%-я 10 Загуститель альгинат натрия, 4%-й 8 Вода до 100 Дальнейшая обработка аналогично примеру 1. П р и м е р 5. Полоску х/б ткани 10x150 см пропитываем составом, вес.%: Насыщенный раствор хлорида натрия 25 % Мочевина 15 Поливинилацетатная эмульсия, 60%-я • 10 Загуститель сольвитоза С5, 6%-й 8 Вода до 100 Дальнейшая обработка аналогично примеру 1. Пример 6. Полоску х/б ткани 10x150 см пропитываем составом, вес.%: Насыщенный раствор хлорида натрия 25 Мочевина 15 Поливинилацетатная эмульсия, 60%-я 5 Загуститель монагум W, 4%-ный 8 Вода до 100 Дальнейшая обработка аналогично примеру 1. Пример 7. Полоску х/б ткани- 10x150 см пропитываем составом, вес.%: Насыщенный раствор хлорида натрия 50 Мочевина 15 Поливинилацетатная эмульсия, 60%-я 5 Загуститель манутекс PS, 4%-й 3 Вода до 100. Дальнейшая обработка аналогично примеру 1, Пример 8. Полоску х/б ткани 10x150 см пропитываем составом, вес.%: Насыщенный раствор хлорида натрия 50 Мочевина 25 Поливинилацетатная эмульсия, 60%-я 5 Загуститель монагум W, 4%-й 3 Вода до 100. 15576 Дальнейшая обработка аналогично приНасыщенный раствор хлорида меру 1. натрия 35 П р и м е р 9. Полоску х/б ткани 10x150 Мочевина 20 см пропитываем составом, вес.%: Поливинилацетатная эмульсия, Насыщенный раствор хлорида 5 60%-я 7 натрия 35 Загуститель монагум W, 4%-й 8 Мочевина 15 Вода до 100 Поливинилэцетэтная эмульсия, Дальнейшая обработка аналогично примеру 1. 60%-я 10 Пример 16. Полоску х/б ткани 10x150 Загуститель сольвитоза С5, 6%-й 3 Ю см пропитываем составом,вес.%: Вода до 100. Насыщенный раствор хлорида Дальнейшая обработка аналогично принатрия 56 меру 1. ' Мочевина 30 15 Поливинилацетатная эмульсия, П р и м е р 10. Полоску х/б ткани 10x150 60%-я 12 см пропитываем составом, вес.%: Загуститель-альгинат натрия, 4%-й 10 Насыщенный раствор хлорида Вода до 100. натрия 35 Дальнейшая обработка аналогично Мочевина 15 20 примеру 1. Поливинилацетатная эмульсия, 60%-я 5 Пример 17. Полоску х/б ткани 10x150 Загуститель сольвитоза С5, 6%-й 3 см пропитываем составом вес.%: Вода до 100. Насыщенный раствор хлорида Дальнейшая обработка аналогично при25 натрия 20 меру 1. Мочевина 10 Пример 11. Полоску х/б ткани 10x150 * Поливинилацетатная эмульсия, см пропитываем составом, вес.%: 60%-я 3 Насыщенный раствор хлорида Загуститель-альгинат натрия, 4%-й 1,5 натрия 35 Вода до 100. Мочевина 20 30 Дальнейшая обработка аналогично Поливинилацетатная эмульсия, примеру 1. 60%-я 5 П р и м е р 18. Готовят раствор следуюЗагуститель монагум W, 4%-й 3 щего состава, вес.%: 35 Насыщенный Вода до 100. Дальнейшая обработка аналогично при- раствор хлорида натрия 35 меру 1. Мочевина 20 Пример 12. Полоску х/б ткани 10x150 Загуститель-альгинат натрия, 4%-й 6 см пропитываем составом, вес.%: Поливинилацетатная эмульсия, Насыщенный раствор хлорида 60%-я 7 натрия 35 40 Вода до 100. Мочевина 20 Приготовленный раствор наносят на Поливинилацетатная эмульсия, кромку самоклада сушильно-ширильной 60%-я 7 машины. Загуститель манутекс PS, 4%-й 3 Вода до 100. 45 Измерение удельного электрического сопротивления состава производится тестеДальнейшая обработка аналогично приром Ц 4353. меру 1. Результаты приведены в таблице. П р и м е р Пример 13. Полоску х/б ткани 10x150 19 (прототип). Полоску х/б 50 ткани 10x150 см см пропитываем составом, вес.%: обрабатываем как в примере 1 составом, вес%: Насыщенный раствор хлорида натрия 35 Насыщенный раствор хлорида Мочевина 25 натрия 35 Поливинилацетатная эмульсия, Этиловый спирт 3,5 60%-я 10 55 Глицерин Остальное. Загуститель альгинат натрия, 4%-й 8 Полоску приклеивают специальным Вода до 100 клеем БФ-88 к кромке самоклада сушильноДальнейшая обработка аналогично приширильной машины. меру 1. Пример 15. Полоску х/б ткани 10x150 см пропитываем составом, вес.%# 8 15576 Результаты измерений величины напря- зависимости от состава антиэлектростаженности электрического поля и величины тической композиции приведены в таблиудельного электрического сопротивления в це. Составы антиэлектростатических композиций и результаты измерений качества нейтрализации Наименование показа номер і варианта телей и единицы изме 1 2 4 3 5 6 7 8 рения 9 10 50 35 15 • Состав композиции и концентрации компонентов, г/л Раствор хлорида натрия Мочевина 25 15* 35 20 50 25 25 ^25 25 15 25 15 50 15 50 25 5 3 7 6 10 8 10 8 10 5 5 8 8 3 5 3 і 25^ Поливинилацетатная эмульсия Загуститель 5 10 3 3 Этиловый спирт вода Удельное электрическое сопротивление, см/м 2 2 f.4-10 f.3-10 1.3 W 130 120 120 2 2 2 2 2 2 2 2 1.5-10 1.4-10 1.4-10 1,3-10 1.3 Ю 4,3-10 1.3 -Ю 140 130 130 120 120 120 120 Напряженность электростатического поля,в/см Продолжение таблицы Наименование показа номер телей и единицы изме 11 рения аарианта 13 14 15 16 17 18 19 20 35 25 35 20 35' 20 55 30 20 10 35 20 35 10 8 12 10 8 7 8 12 10 3 7 1,5 6 3.5 Состав композиции и концентрации компонентов, г/л Раствор хлорида на • трия Мочевина Поливинилацетатная 35 20. эмульсия Загуститель Этиловый спирт 5 3 35 . 20 7 3 Вода остальное Удельное электрическое сопротивление, см/м 1.3 Ю 2 2 1.3-10 2 2 2 2 2 8 2 5,9 -10* 1.3-10 1.3-10 1.3-10 9.2-10 1,3 Ю 2.9 -10 1.3-10 120 130 Т20 120 210 120 280 3000 Напряженность электростатического поля, в/см 120 > 120 Примечание: 20-й вариант - без обработки (замеры на сушильно-ширильной машине) Упорядник Замовлення 4190 Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
