Дверний замок

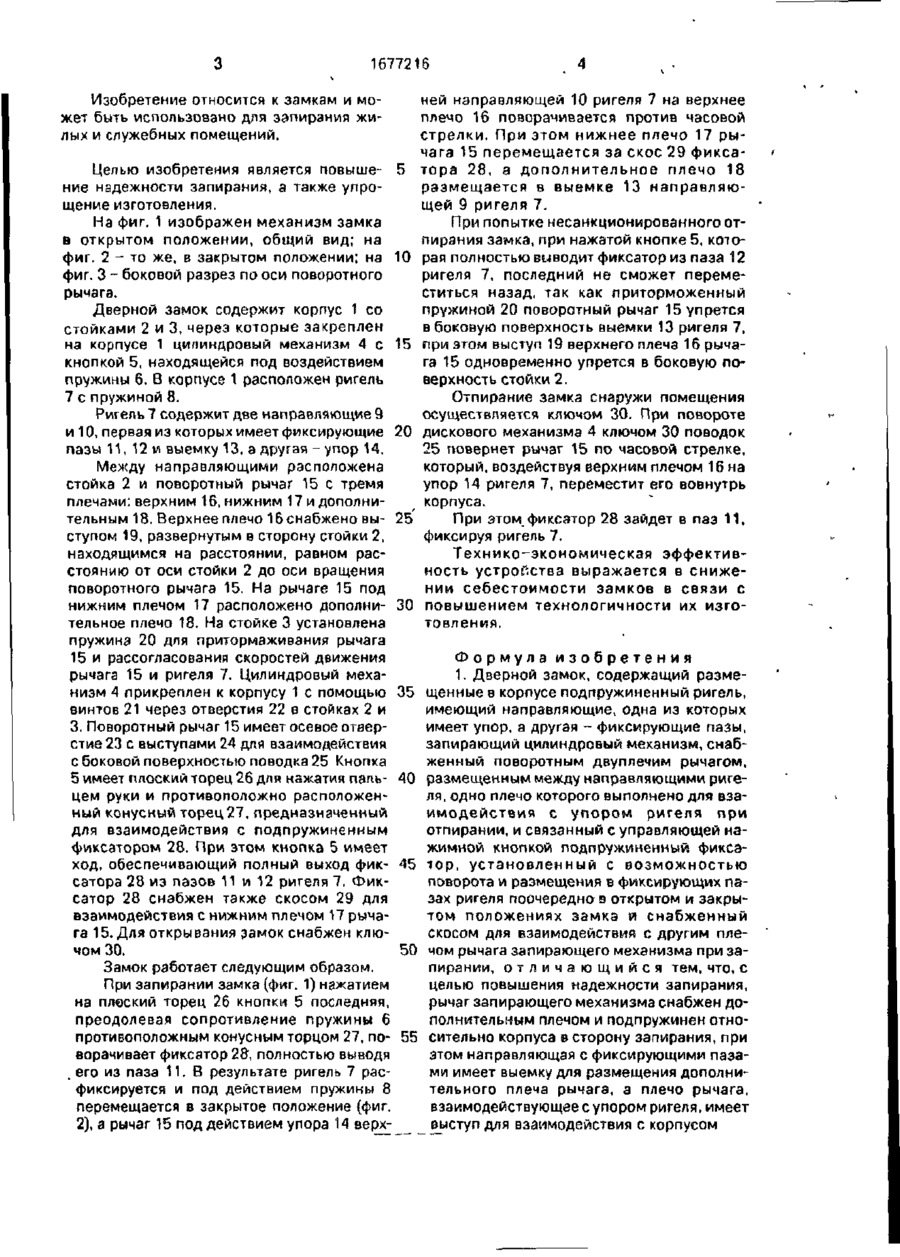

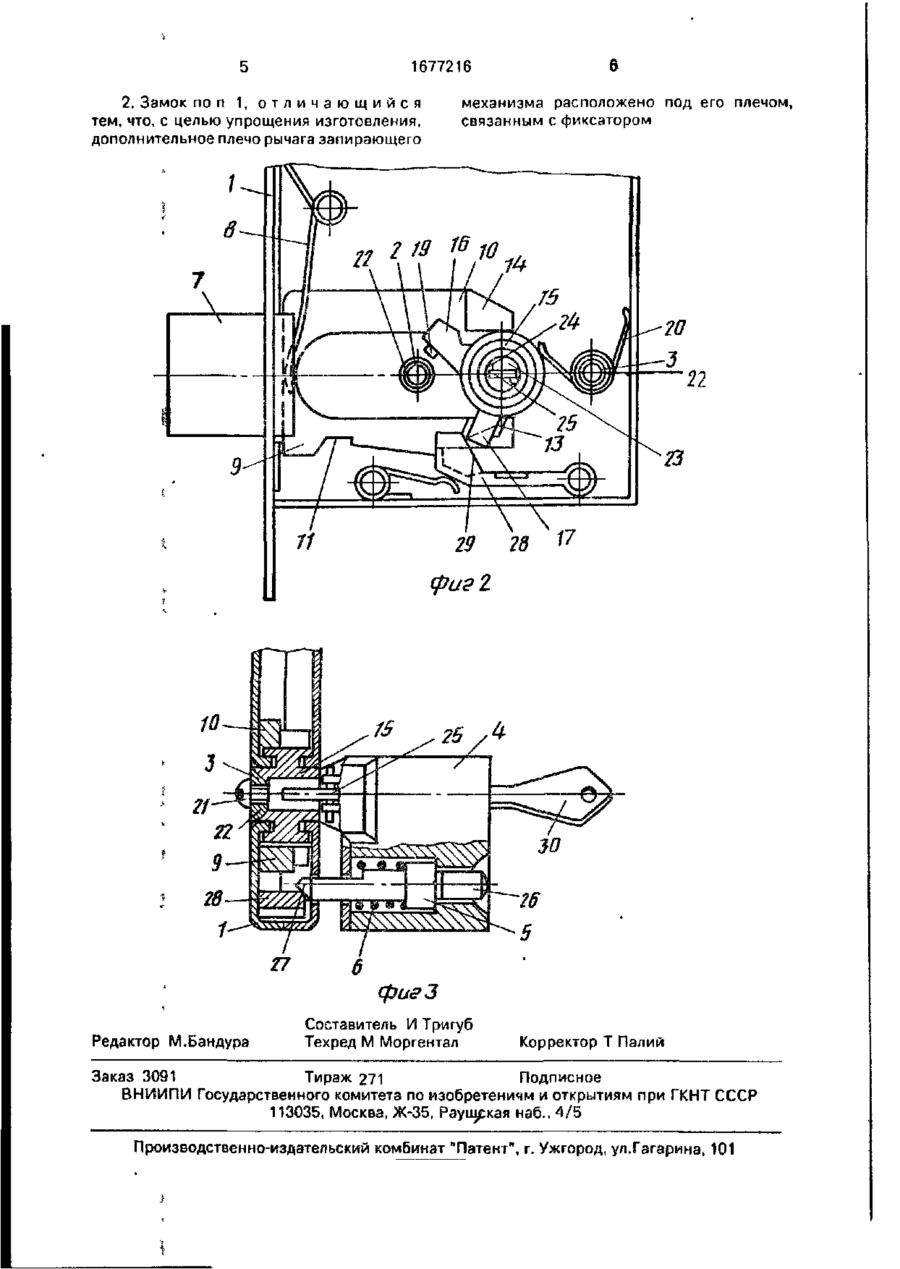

Изобретение относится к замкам для запирания жилых и служебных помещений и позволяет повысить надежность запирания замка, а также упростить изготовление. Дверной замок содержит корпус 1, в котором расположен ригель 7 с.двумя направляющими, между которыми расположен поворотный рычаг 15 запирающего механизма с двумя плечами 16 и 17. Одна направляющая ригеля 7 взаимодействует с плечом 16 рычага 15, а другая направляющая с двумя фиксирующими пазами - с плечом 17. Рычаг 15 снабжен дополнительным плечом 18, расположенным под плечом 17, а в направляющей с двумя пазами выполнена выемка 13 для взаимодействия с дополнительным плечом 18. Плечо 16 имеет выступ 19 для взаимодействия его со стойкой 2 корпуса, 1 з. п. ф-лы, 3 ил. 14 ' ' / • 1677216 Изобретение относится к замкам и может быть использовано для запирания жилых и служебных помещений. Целью изобретения является повыше- 5 ние надежности запирания, а также упрощение изготовления. На фиг. 1 изображен механизм замка в открытом положении, общий вид; на фиг. 2 - то же, в закрытом положении; на 10 фиг. 3 - боковой разрез по оси поворотного рычага. Дверной замок содержит корпус 1 со стойками 2 и 3, через которые закреплен на корпусе 1 цилиндровый механизм 4 с 15 кнопкой 5, находящейся под воздействием пружины 6. В корпусе 1 расположен ригель 7 с пружиной 8. Ригель 7 содержит две направляющие 9 и 10, первая из которых имеет фиксирующие 20 пазы 11, 12 и выемку 13, а другая - упор 14. Между направляющими расположена стойка 2 и поворотный рычаг 15 с тремя плечами: верхним 16, нижним 17 и дополнительным 18. Верхнее плечо Ібснабжено вы- 25 ступом 19, развернутым в сторону стойки 2, находящимся на расстоянии, равном расстоянию от оси стойки 2 до оси вращения поворотного рычага 15. На рычаге 15 под нижним плечом 17 расположено дополни- 30 тельное плечо 18. На стойке 3 установлена пружина 20 для притормаживания рычага 15 и рассогласований скоростей движения рычага 15 и ригеля 7. Цилиндровый механизм 4 прикреплен к корпусу 1 с помощью 35 винтов 21 через отверстия 22 в стойках 2 и 3. Поворотный рычаг 15 имеет осевое отверстие 23 с выступами 24 для взаимодействия с боковой поверхностью поводка 25 Кнопка 5 имеет плоский торец 26 для нажатия паль- 40 цем руки и противоположно расположенный конусный торец 27, предназначенный для взаимодействия с подпружиненным фиксатором 28. При этом кнопка 5 имеет ход, обеспечивающий полный выход фик- 45 сатора 28 из пазов 11 и 12 ригеля 7. Фиксатор 28 снабжен также скосом 29 для взаимодействия с нижним плечом М рычага 15. Для открывания замок снабжен ключом 30. 50 Замок работает следующим образом. При запирании замка (фиг. 1) нажатием на плеский торец 26 кнопки 5 последняя, преодолевая сопротивление пружины 6 противоположным конусным торцом 27, по- 55 ворачивает фиксатор 28, полностью выводя .его из паза 11. В результате ригель 7 расфиксируется и под действием пружины 8 перемещается в закрытое положение (фиг. 2), а рычаг 15 под действием упора 14 верх ней направляющей 10 ригеля 7 на верхнее плечо 16 поворачивается против часовой стрелки. При этом нижнее плечо 17 рычага 15 перемещается за скос 29 фиксатора 28, а дополнительное плечо 18 размещается в выемке 13 направляющей 9 ригеля 7. При попытке несанкционированного отпирания замка, при нажатой кнопке 5, коюрая полностью выводит фиксатор из паза 12 ригеля 7, последний не сможет переместиться назад, так как приторможенный пружиной 20 поворотный рычаг 15 упрется в боковую поверхность выемки 13 ригеля 7, при этом выступ 19 верхнего плеча 16 рычага 15 одновременно упрется в боковую поверхность стойки 2. Отпирание замка снаружи помещения осуществляется ключом 30. При повороте дискового механизма 4 ключом 30 поводок 25 повернет рычаг 15 по часовой стрелке, который, воздействуя верхним плечом 16 на упор 14 ригеля 7, переместит его вовнутрь корпуса. При этом, фиксатор 28 зайдет в паз 11, фиксируя ригель 7. Технико-экономическая эффективность устройства выражается в снижении себестоимости замков в связи с повышением технологичности их изготовления. Формула изобретения 1. Дверной замок, содержащий размещенные в корпусе подпружиненный ригель, имеющий направляющие, одна из которых имеет упор, а другая - фиксирующие пазы, запирающий цилиндровый механизм, снабженный поворотным двуплечим рычагом, размещенным между направляющими ригеля, одно плечо которого выполнено для взаимодействия с упором ригеля при отпирании, и связанный с управляющей нажимной кнопкой подпружиненный фиксатор, установленный с возможностью поворота и размещения в фиксирующих пазах ригеля поочередно в открытом и закрытом положениях замка и снабженный скосом для взаимодействия с другим плечом рычага запирающего механизма при запирании, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности запирания, рычаг запирающего механизма снабжен дополнительным плечом и подпружинен относительно корпуса в сторону запирания, при этом направляющая с фиксирующими пазами имеет выемку для размещения дополнительного плеча рычага, а плечо рычага, взаимодействующее с упором ригеля, имеет выступ для взаимодействия с корпусом 1677216 2. Замок поп 1, о т л и ч а ю щ и й с я тем, что, с целью упрощения изготовления, дополнительное плечо рычага запирающего механизма расположено под его плечом, связанным с фиксатором 23 Редактор М.Бандура Составитель И Тригуб Техред М Моргентал Корректор Т Палий Заказ 3091 Тираж 271 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раущркая наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
