Штифт для випалювання виробів на стільникових підставках

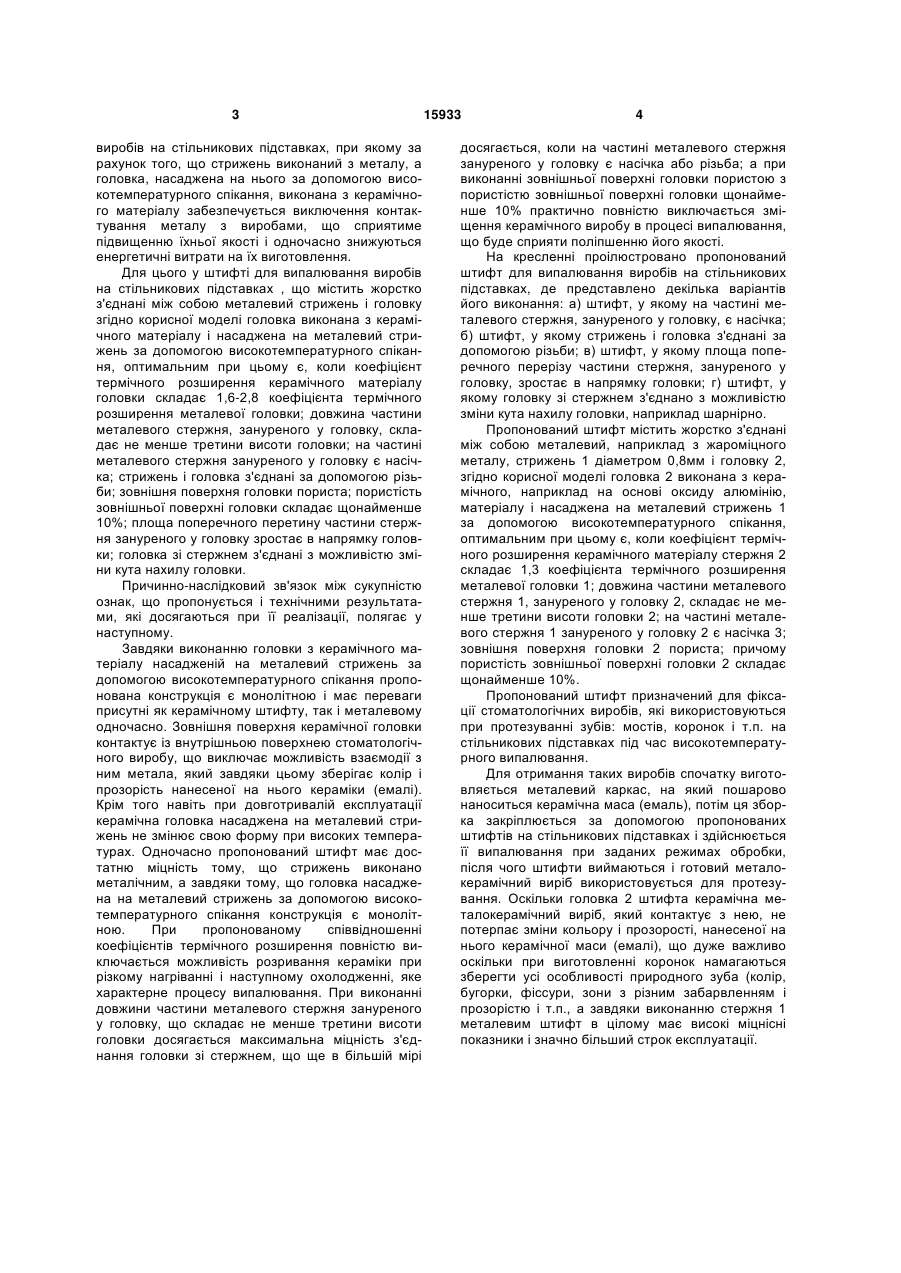

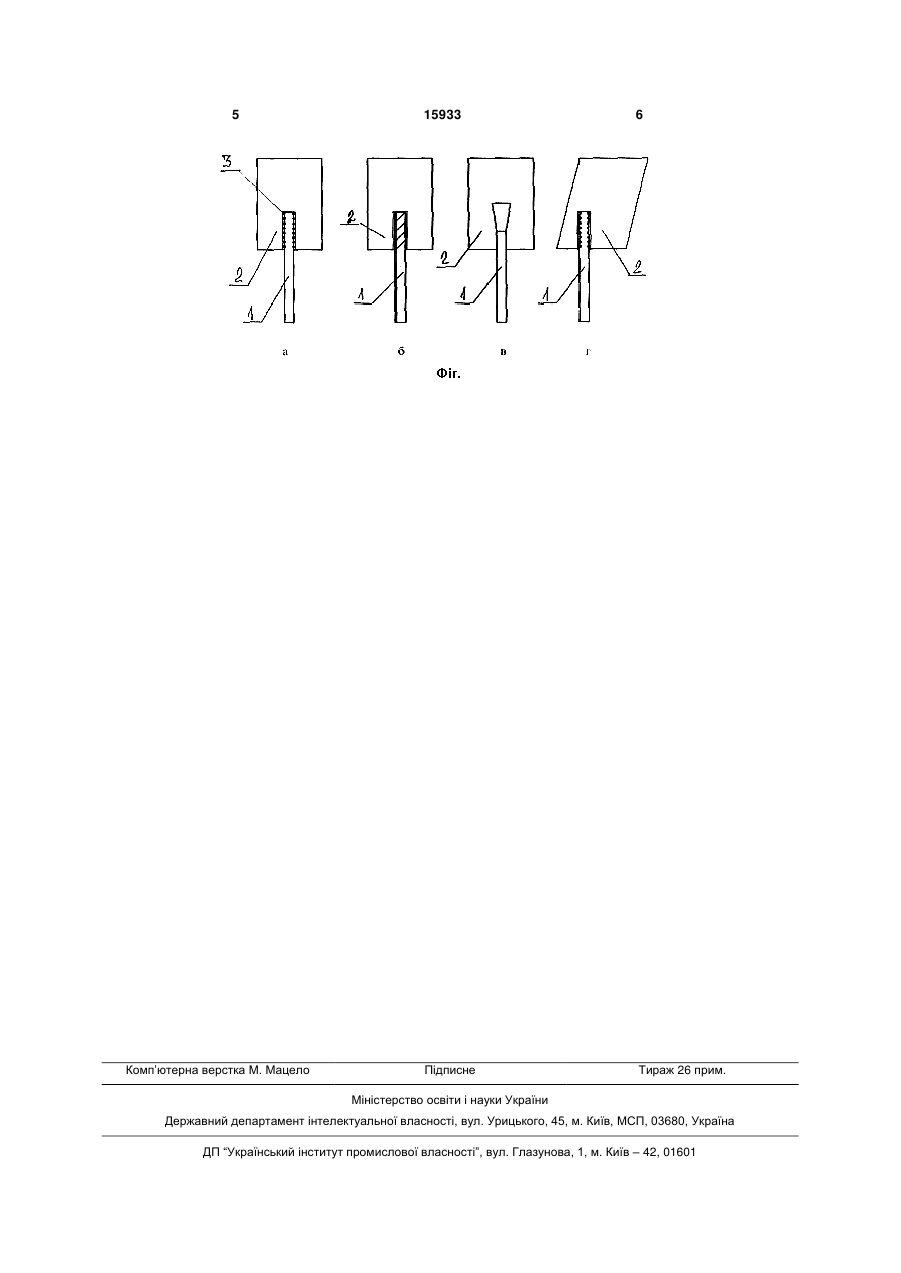

1. Штифт для випалювання виробів на стільникових підставках, що містить жорстко з'єднані між собою металевий стрижень і головку, який відрізняється тим, що головка виконана з керамічного матеріалу і насаджена на металевий стрижень за допомогою високотемпературного спікання. 2. Штифт за п. 1, який відрізняється тим, що коефіцієнт термічного розширення керамічного матеріалу головки складає 1,6-2,8 коефіцієнта термічного розширення металевої головки. 3. Штифт за п. 1, який відрізняється тим, що довжина частини металевого стрижня, зануреного у 3 виробів на стільникових підставках, при якому за рахунок того, що стрижень виконаний з металу, а головка, насаджена на нього за допомогою високотемпературного спікання, виконана з керамічного матеріалу забезпечується виключення контактування металу з виробами, що сприятиме підвищенню їхньої якості і одночасно знижуються енергетичні витрати на їх виготовлення. Для цього у штифті для випалювання виробів на стільникових підставках , що містить жорстко з'єднані між собою металевий стрижень і головку згідно корисної моделі головка виконана з керамічного матеріалу і насаджена на металевий стрижень за допомогою високотемпературного спікання, оптимальним при цьому є, коли коефіцієнт термічного розширення керамічного матеріалу головки складає 1,6-2,8 коефіцієнта термічного розширення металевої головки; довжина частини металевого стержня, зануреного у головку, складає не менше третини висоти головки; на частині металевого стержня зануреного у головку є насічка; стрижень і головка з'єднані за допомогою різьби; зовнішня поверхня головки пориста; пористість зовнішньої поверхні головки складає щонайменше 10%; площа поперечного перетину частини стержня зануреного у головку зростає в напрямку головки; головка зі стержнем з'єднані з можливістю зміни кута нахилу головки. Причинно-наслідковий зв'язок між сукупністю ознак, що пропонується і технічними результатами, які досягаються при її реалізації, полягає у наступному. Завдяки виконанню головки з керамічного матеріалу насадженій на металевий стрижень за допомогою високотемпературного спікання пропонована конструкція є монолітною і має переваги присутні як керамічному штифту, так і металевому одночасно. Зовнішня поверхня керамічної головки контактує із внутрішньою поверхнею стоматологічного виробу, що виключає можливість взаємодії з ним метала, який завдяки цьому зберігає колір і прозорість нанесеної на нього кераміки (емалі). Крім того навіть при довготривалій експлуатації керамічна головка насаджена на металевий стрижень не змінює свою форму при високих температурах. Одночасно пропонований штифт має достатню міцність тому, що стрижень виконано металічним, а завдяки тому, що головка насаджена на металевий стрижень за допомогою високотемпературного спікання конструкція є монолітною. При пропонованому співвідношенні коефіцієнтів термічного розширення повністю виключається можливість розривання кераміки при різкому нагріванні і наступному охолодженні, яке характерне процесу випалювання. При виконанні довжини частини металевого стержня зануреного у головку, що складає не менше третини висоти головки досягається максимальна міцність з'єднання головки зі стержнем, що ще в більшій мірі 15933 4 досягається, коли на частині металевого стержня зануреного у головку є насічка або різьба; а при виконанні зовнішньої поверхні головки пористою з пористістю зовнішньої поверхні головки щонайменше 10% практично повністю виключається зміщення керамічного виробу в процесі випалювання, що буде сприяти поліпшенню його якості. На кресленні проілюстровано пропонований штифт для випалювання виробів на стільникових підставках, де представлено декілька варіантів його виконання: а) штифт, у якому на частині металевого стержня, зануреного у головку, є насічка; б) штифт, у якому стрижень і головка з'єднані за допомогою різьби; в) штифт, у якому площа поперечного перерізу частини стержня, зануреного у головку, зростає в напрямку головки; г) штифт, у якому головку зі стержнем з'єднано з можливістю зміни кута нахилу головки, наприклад шарнірно. Пропонований штифт містить жорстко з'єднані між собою металевий, наприклад з жароміцного металу, стрижень 1 діаметром 0,8мм і головку 2, згідно корисної моделі головка 2 виконана з керамічного, наприклад на основі оксиду алюмінію, матеріалу і насаджена на металевий стрижень 1 за допомогою високотемпературного спікання, оптимальним при цьому є, коли коефіцієнт термічного розширення керамічного матеріалу стержня 2 складає 1,3 коефіцієнта термічного розширення металевої головки 1; довжина частини металевого стержня 1, зануреного у головку 2, складає не менше третини висоти головки 2; на частині металевого стержня 1 зануреного у головку 2 є насічка 3; зовнішня поверхня головки 2 пориста; причому пористість зовнішньої поверхні головки 2 складає щонайменше 10%. Пропонований штифт призначений для фіксації стоматологічних виробів, які використовуються при протезуванні зубів: мостів, коронок і т.п. на стільникових підставках під час високотемпературного випалювання. Для отримання таких виробів спочатку виготовляється металевий каркас, на який пошарово наноситься керамічна маса (емаль), потім ця зборка закріплюється за допомогою пропонованих штифтів на стільникових підставках і здійснюється її випалювання при заданих режимах обробки, після чого штифти виймаються і готовий металокерамічний виріб використовується для протезування. Оскільки головка 2 штифта керамічна металокерамічний виріб, який контактує з нею, не потерпає зміни кольору і прозорості, нанесеної на нього керамічної маси (емалі), що дуже важливо оскільки при виготовленні коронок намагаються зберегти усі особливості природного зуба (колір, бугорки, фіссури, зони з різним забарвленням і прозорістю і т.п., а завдяки виконанню стержня 1 металевим штифт в цілому має високі міцнісні показники і значно більший строк експлуатації. 5 Комп’ютерна верстка М. Мацело 15933 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
