Дріт для позапічної обробки металургійних розплавів

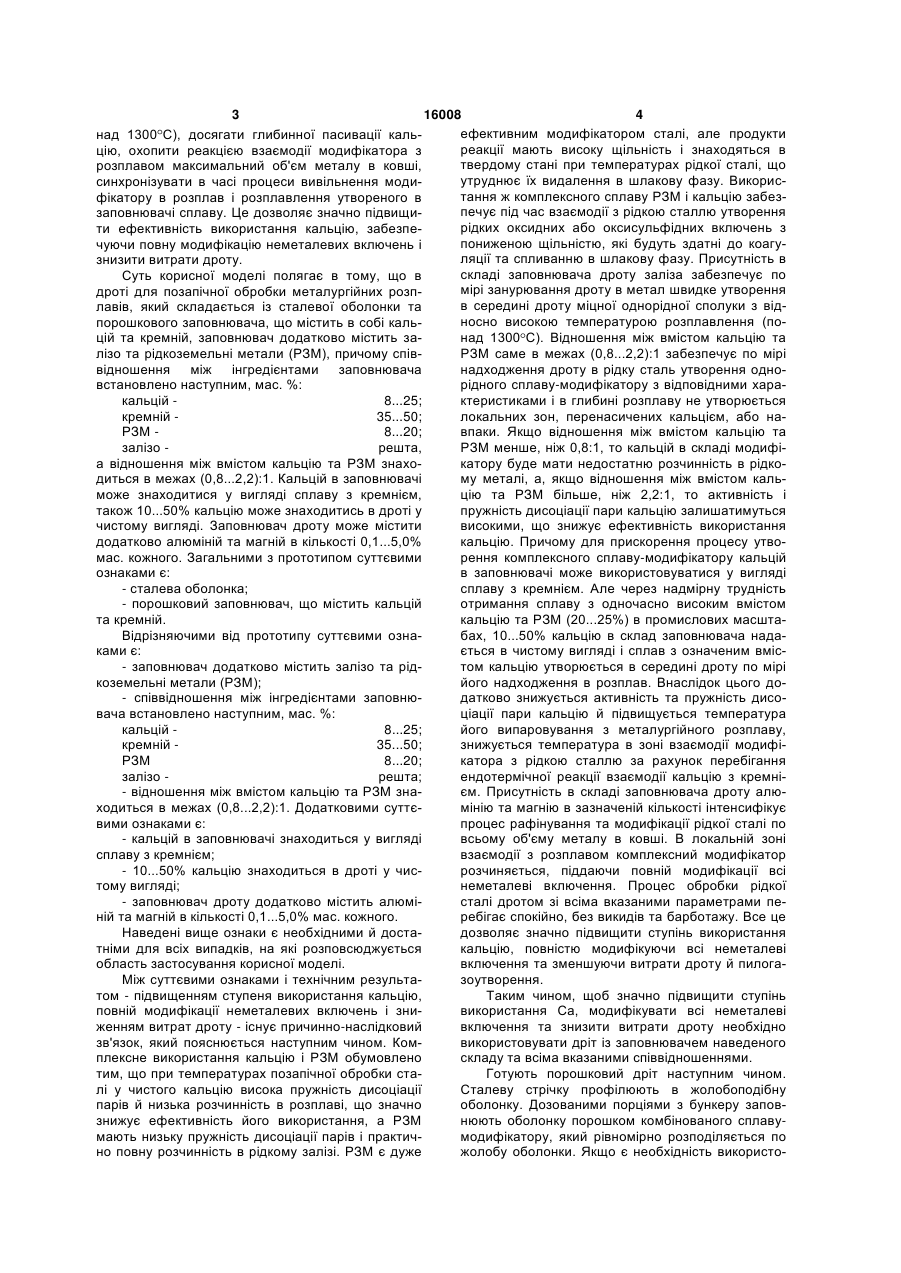

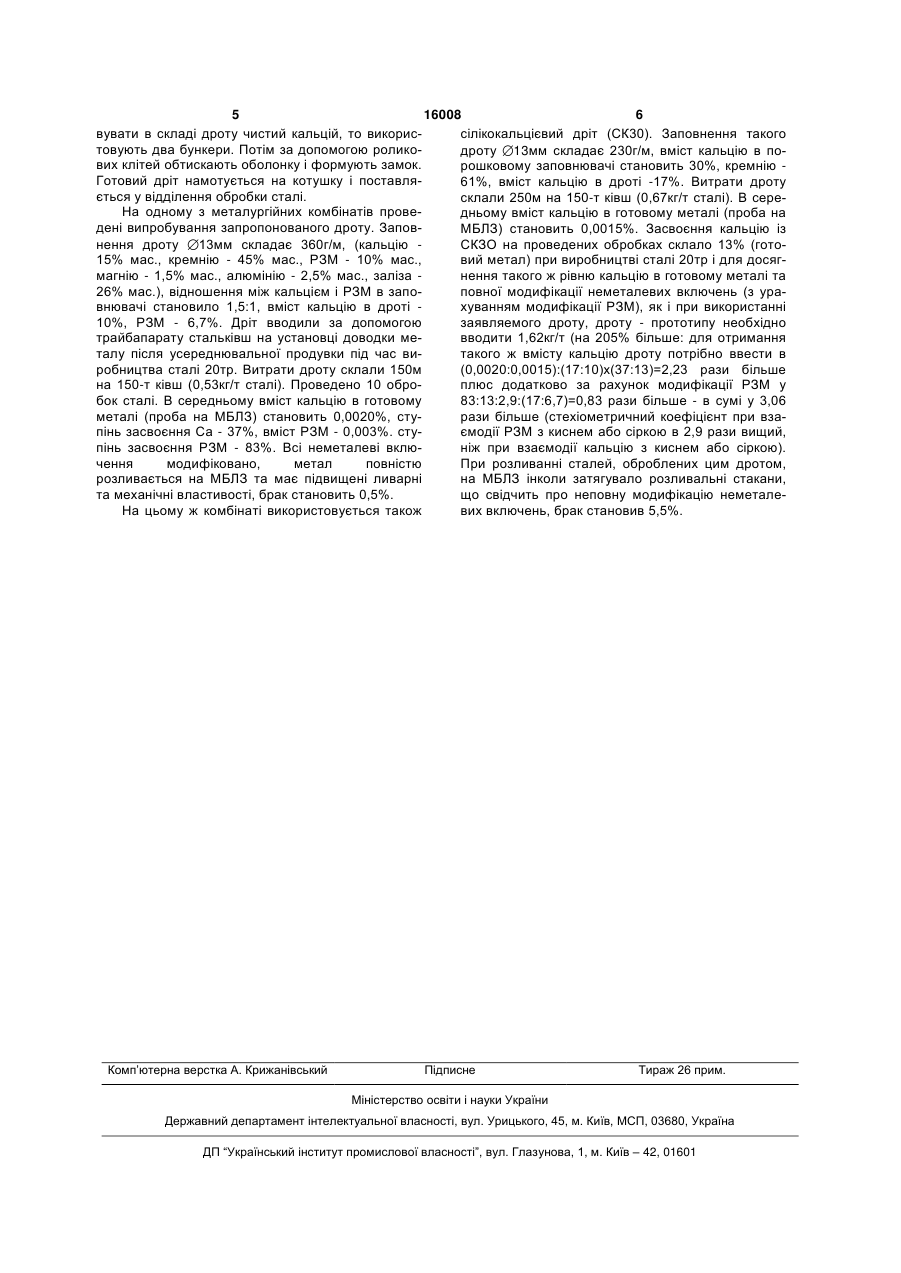

1. Дріт для позапічної обробки металургійних розплавів, що складається з сталевої оболонки та порошкового заповнювача, який містить в собі кальцій та кремній, який відрізняється тим, що заповнювач додатково містить залізо та рідкісноземельні метали (РЗМ), причому співвідношення між інгредієнтами заповнювача встановлено наступним, мас. %: 3 16008 4 ефективним модифікатором сталі, але продукти над 1300 С), досягати глибинної пасивації кальреакції мають високу щільність і знаходяться в цію, охопити реакцією взаємодії модифікатора з твердому стані при температурах рідкої сталі, що розплавом максимальний об'єм металу в ковші, утруднює їх видалення в шлакову фазу. Викориссинхронізувати в часі процеси вивільнення модитання ж комплексного сплаву РЗМ і кальцію забезфікатору в розплав і розплавлення утвореного в печує під час взаємодії з рідкою сталлю утворення заповнювачі сплаву. Це дозволяє значно підвищирідких оксидних або оксисульфідних включень з ти ефективність використання кальцію, забезпепониженою щільністю, які будуть здатні до коагучуючи повну модифікацію неметалевих включень і ляції та спливанню в шлакову фазу. Присутність в знизити витрати дроту. складі заповнювача дроту заліза забезпечує по Суть корисної моделі полягає в тому, що в мірі занурювання дроту в метал швидке утворення дроті для позапічної обробки металургійних розпв середині дроту міцної однорідної сполуки з відлавів, який складається із сталевої оболонки та носно високою температурою розплавлення (попорошкового заповнювача, що містить в собі кальцій та кремній, заповнювач додатково містить занад 1300 С). Відношення між вмістом кальцію та лізо та рідкоземельні метали (РЗМ), причому співРЗМ саме в межах (0,8...2,2):1 забезпечує по мірі відношення між інгредієнтами заповнювача надходження дроту в рідку сталь утворення одновстановлено наступним, мас. %: рідного сплаву-модифікатору з відповідними харакальцій 8...25; ктеристиками і в глибині розплаву не утворюється кремній 35...50; локальних зон, перенасичених кальцієм, або наРЗМ 8...20; впаки. Якщо відношення між вмістом кальцію та залізо решта, РЗМ менше, ніж 0,8:1, то кальцій в складі модифіа відношення між вмістом кальцію та РЗМ знахокатору буде мати недостатню розчинність в рідкодиться в межах (0,8...2,2):1. Кальцій в заповнювачі му металі, а, якщо відношення між вмістом кальможе знаходитися у вигляді сплаву з кремнієм, цію та РЗМ більше, ніж 2,2:1, то активність і також 10...50% кальцію може знаходитись в дроті у пружність дисоціації пари кальцію залишатимуться чистому вигляді. Заповнювач дроту може містити високими, що знижує ефективність використання додатково алюміній та магній в кількості 0,1...5,0% кальцію. Причому для прискорення процесу утвомас. кожного. Загальними з прототипом суттєвими рення комплексного сплаву-модифікатору кальцій ознаками є: в заповнювачі може використовуватися у вигляді - сталева оболонка; сплаву з кремнієм. Але через надмірну трудність - порошковий заповнювач, що містить кальцій отримання сплаву з одночасно високим вмістом та кремній. кальцію та РЗМ (20...25%) в промислових масштаВідрізняючими від прототипу суттєвими ознабах, 10...50% кальцію в склад заповнювача надаками є: ється в чистому вигляді і сплав з означеним вміс- заповнювач додатково містить залізо та рідтом кальцію утворюється в середині дроту по мірі коземельні метали (РЗМ); його надходження в розплав. Внаслідок цього до- співвідношення між інгредієнтами заповнюдатково знижується активність та пружність дисовача встановлено наступним, мас. %: ціації пари кальцію й підвищується температура кальцій 8...25; його випаровування з металургійного розплаву, кремній 35...50; знижується температура в зоні взаємодії модифіРЗМ 8...20; катора з рідкою сталлю за рахунок перебігання залізо решта; ендотермічної реакції взаємодії кальцію з кремні- відношення між вмістом кальцію та РЗМ знаєм. Присутність в складі заповнювача дроту алюходиться в межах (0,8...2,2):1. Додатковими суттємінію та магнію в зазначеній кількості інтенсифікує вими ознаками є: процес рафінування та модифікації рідкої сталі по - кальцій в заповнювачі знаходиться у вигляді всьому об'єму металу в ковші. В локальній зоні сплаву з кремнієм; взаємодії з розплавом комплексний модифікатор - 10...50% кальцію знаходиться в дроті у чисрозчиняється, піддаючи повній модифікації всі тому вигляді; неметалеві включення. Процес обробки рідкої - заповнювач дроту додатково містить алюмісталі дротом зі всіма вказаними параметрами пеній та магній в кількості 0,1...5,0% мас. кожного. ребігає спокійно, без викидів та барботажу. Все це Наведені вище ознаки є необхідними й достадозволяє значно підвищити ступінь використання тніми для всіх випадків, на які розповсюджується кальцію, повністю модифікуючи всі неметалеві область застосування корисної моделі. включення та зменшуючи витрати дроту й пилогаМіж суттєвими ознаками і технічним результазоутворення. том - підвищенням ступеня використання кальцію, Таким чином, щоб значно підвищити ступінь повній модифікації неметалевих включень і знивикористання Са, модифікувати всі неметалеві женням витрат дроту - існує причинно-наслідковий включення та знизити витрати дроту необхідно зв'язок, який пояснюється наступним чином. Комвикористовувати дріт із заповнювачем наведеного плексне використання кальцію і РЗМ обумовлено складу та всіма вказаними співвідношеннями. тим, що при температурах позапічної обробки стаГотують порошковий дріт наступним чином. лі у чистого кальцію висока пружність дисоціації Сталеву стрічку профілюють в жолобоподібну парів й низька розчинність в розплаві, що значно оболонку. Дозованими порціями з бункеру заповзнижує ефективність його використання, а РЗМ нюють оболонку порошком комбінованого сплавумають низьку пружність дисоціації парів і практичмодифікатору, який рівномірно розподіляється по но повну розчинність в рідкому залізі. РЗМ є дуже жолобу оболонки. Якщо є необхідність використо 5 16008 6 вувати в складі дроту чистий кальцій, то викориссілікокальцієвий дріт (СК30). Заповнення такого товують два бункери. Потім за допомогою роликодроту 13мм складає 230г/м, вміст кальцію в пових клітей обтискають оболонку і формують замок. рошковому заповнювачі становить 30%, кремнію Готовий дріт намотується на котушку і поставля61%, вміст кальцію в дроті -17%. Витрати дроту ється у відділення обробки сталі. склали 250м на 150-т ківш (0,67кг/т сталі). В сереНа одному з металургійних комбінатів проведньому вміст кальцію в готовому металі (проба на дені випробування запропонованого дроту. ЗаповМБЛЗ) становить 0,0015%. Засвоєння кальцію із нення дроту 13мм складає 360г/м, (кальцію СКЗО на проведених обробках склало 13% (гото15% мас., кремнію - 45% мас., РЗМ - 10% мас., вий метал) при виробництві сталі 20тр і для досягмагнію - 1,5% мас., алюмінію - 2,5% мас., заліза нення такого ж рівню кальцію в готовому металі та 26% мас.), відношення між кальцієм і РЗМ в запоповної модифікації неметалевих включень (з уравнювачі становило 1,5:1, вміст кальцію в дроті хуванням модифікації РЗМ), як і при використанні 10%, РЗМ - 6,7%. Дріт вводили за допомогою заявляемого дроту, дроту - прототипу необхідно трайбапарату стальківш на установці доводки мевводити 1,62кг/т (на 205% більше: для отримання талу після усереднювальної продувки під час витакого ж вмісту кальцію дроту потрібно ввести в робництва сталі 20тр. Витрати дроту склали 150м (0,0020:0,0015):(17:10)х(37:13)=2,23 рази більше на 150-т ківш (0,53кг/т сталі). Проведено 10 оброплюс додатково за рахунок модифікації РЗМ у бок сталі. В середньому вміст кальцію в готовому 83:13:2,9:(17:6,7)=0,83 рази більше - в сумі у 3,06 металі (проба на МБЛЗ) становить 0,0020%, стурази більше (стехіометричний коефіцієнт при взапінь засвоєння Са - 37%, вміст РЗМ - 0,003%. стуємодії РЗМ з киснем або сіркою в 2,9 рази вищий, пінь засвоєння РЗМ - 83%. Всі неметалеві вклюніж при взаємодії кальцію з киснем або сіркою). чення модифіковано, метал повністю При розливанні сталей, оброблених цим дротом, розливається на МБЛЗ та має підвищені ливарні на МБЛЗ інколи затягувало розливальні стакани, та механічні властивості, брак становить 0,5%. що свідчить про неповну модифікацію неметалеНа цьому ж комбінаті використовується також вих включень, брак становив 5,5%. Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
