Кумулятивний перфоратор

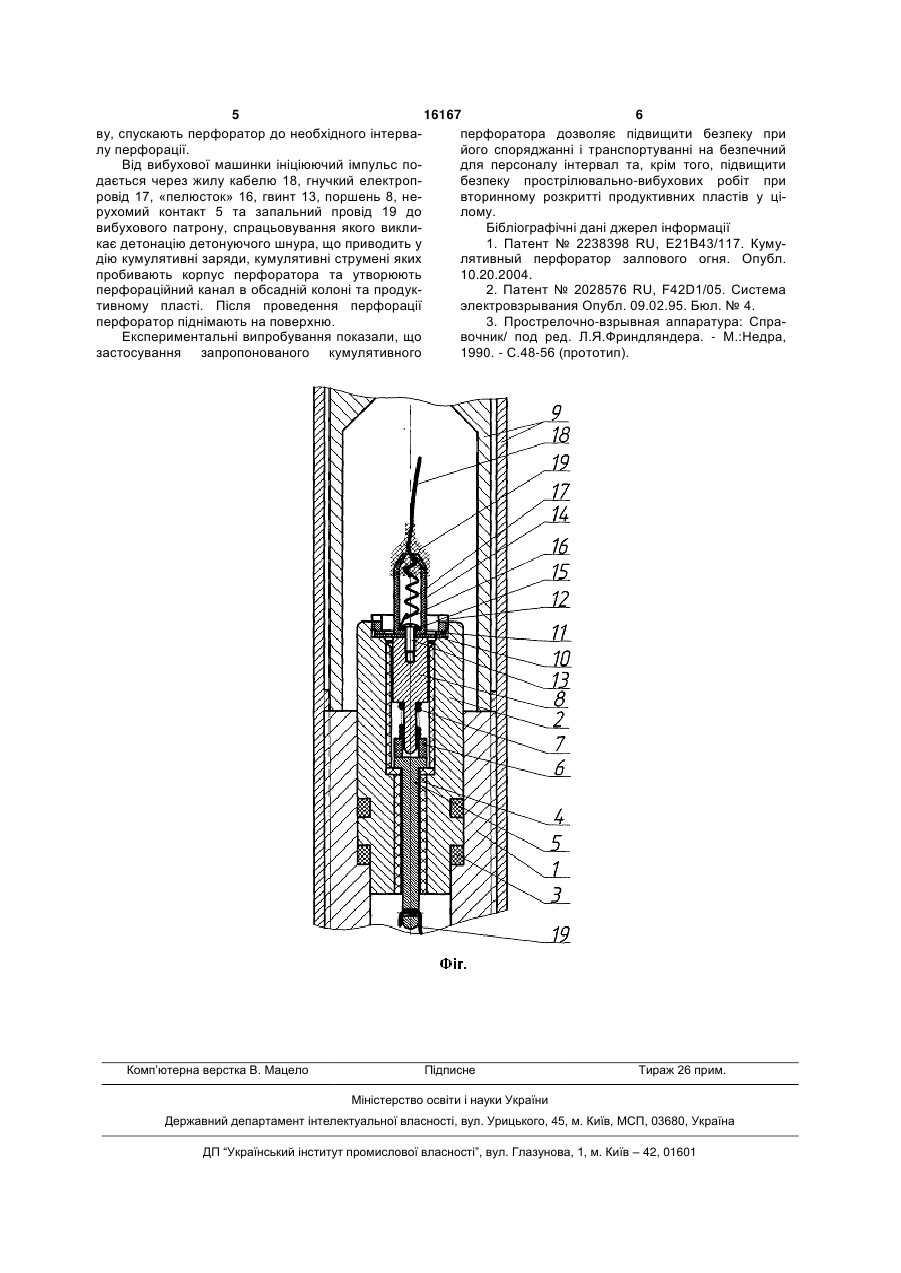

Кумулятивний перфоратор, що містить корпус, приєднані до нього головку та наконечник, ущільнювальні кільця для герметизації корпусу, розміщені всередині корпусу кумулятивні заряди та де 3 16167 4 кту кабельного наконечника, з'єднаного з жилою гання несанкціонованому спрацьовуванню вибухокабеля, причому місце з'єднання контакту кабельвого кола на поверхні та небезпечній для персоного наконечника із центральним контактом герналу відстані. метизують гумовим ущільненням [3]. На Фіг.1 наведено загальний вигляд запропоНедоліком прототипу є небезпека самочинного нованого кумулятивного перфоратора. неконтрольованого спрацьовування вибухового Кумулятивний перфоратор містить головку 1 патрона як при заряджанні пристрою, так і при перфоратора, прикріплену до корпусу перфоратойого спусканні на заданий робочий інтервал, оскіра (на Фіг. не показано), в якому розташовано корльки на буровій ділянці зосереджено багато прапус 2 електровводу, який герметизується ущільцюючого електрообладнання, яке є потенційним нюючими кільцями 3 в місці його з'єднання з джерелом небезпечних наводок, електромагнітних головкою 1 перфоратора. В корпусі 2 електроввополів та блукаючих струмів, що можуть утворити ду розміщено ізолюючу втулку 4, в нижній частині нештатну ініціюючу напругу підриву. якої розташований нерухомий контакт 5. На неруДля максимального запобігання цьому при захомий контакт 5 встановлено опорну втулку 6, на ряджанні та спусканні перфораторів на прилеглих яку опирається одним кінцем пружина 7, на інший ділянках вимикають все обладнання, що спричикінець якої надітий металевий поршень 8. Відстань няє незручності, зупиняє інші роботи на буровій між кінцем поршню 8 та нерухомим контактом 5 на дільниці, знижуючи продуктивність роботи. Крім практиці становить 1-2мм. Поршень 8 герметично того, на морських свердловинах не можна зупинявідділений від порожнини кабельного наконечника ти все електрообладнання. Для підвищення без9 еластичною діафрагмою 10, закріпленої на корпеки прострілювально-вибухових робіт здійснюють пусі 2 електровводу за допомогою шайби 11 та заземлення пристрою, однак дія заземлення буде гайки 12. Через отвір у діафрагмі 10 до поршня 8 ефективною лише на поверхні та незначній довчерез з'єднувальні елементи, а саме гвинт 13, жині кабелю за умови його якісного виконання. який притискає до діафрагми герметизуючу трубку В основу корисної моделі поставлено задачу 14, шайбу 15, "пелюсток" 16 та прикріплений до створення такого кумулятивного перфоратора, в нього гнучкий електропровід 17, приєднано жилу якому за рахунок вдосконалення конструкції та кабелю 18. Герметизуюча трубка 14 або заливанових конструктивних елементів досягається підється компаундом, а місце з'єднання гнучкого елевищення безпеки прострілювально-вибухових роктропровода 17 з жилою кабелю 18 герметизуєтьбіт шляхом запобігання несанкціонованому спрася термостійкою ізоляційною стрічкою 19, або, як цьовуванню вибухового кола на поверхні та показано на Фіг.1, у верхній частині герметизуєтьнебезпечній для персоналу відстані. ся термостійкою ізоляційною стрічкою 19. До нижПоставлена задача вирішується тим, що в куньої частини нерухомого контакту 5 приєднано мулятивному перфораторі, який містить корпус, запальний провід 18, з'єднаний з вибуховим патприєднані до нього головку та наконечник, ущільроном (на Фіг. не показано), розташованим у корнюючі кільця для герметизації корпусу, розміщені пусі перфоратора, де також розташовані кумулявсередині корпусу кумулятивні заряди та детонуютивні заряди (на Фіг. не показано) та детонуючий чий шнур, з'єднаний запальним проводом з вибушнур (на Фіг. не показано). В нижній частині до ховим патроном герметичний електроввод, в коркорпусу перфоратора, що герметизується ущільпусі якого розміщено ізолюючу втулку, де нюючими кільцями (на Фіг. не показано), приєднавстановлено центральний контакт, згідно корисної ний наконечник (на Фіг. не показано). моделі, центральний контакт складається з роздіПерфоратор працює наступним чином. лених опорною втулкою і пружиною нерухомого Після спорядження та приєднання до кабельконтакту та металевого поршня, встановленого з ного наконечника 9 перфоратор транспортують в можливістю зворотнопоступального переміщення колоні обсадних труб на глибину 50м. При цьому в вздовж власної осі під дією зовнішнього свердлопорожнині негерметичного кабельного наконечнивинного тиску до утворення між ними електричного ка 9 встановлюється зовнішньо свердловинний контакту, причому поршень через з'єднувальні тиск. Під його дією відбувається прогинання еласелементи приєднано до жили кабелю. тичної діафрагми 10 та стискання пружини 7, внаЗапропонований перфоратор відрізняється від слідок чого відбувається рух поршня 8 вздовж прототипу тим, що має такі відмінні ознаки: власної осі в напрямку нерухомого контакту 5 ра1. Центральний контакт складається з нерухозом зі з'єднувальними елементами, тобто гвинтом мого контакту та металевого поршня. 13, герметизуючою трубкою 14, шайбою 15, "пе2. Нерухомий контакт та металевий поршень люстком" 16 та прикріпленим до нього гнучким додатково розділені опорною втулкою і пружиною. електропроводом 17. Висоту опорної втулки 6 та 3. Поршень встановлено з можливістю зворопараметри пружини 7 підібрано таким чином, що тно-поступального переміщення вздовж власної при досягненні перфоратором заданого інтервалу вісі до утворення електричного контакту між ним (в даному випадку глибини 50м), який характерита нерухомим контактом. зується певним свердловинним тиском, поршень 8 4. Поршень через з'єднувальні елементи припритискається до нерухомого контакту 5, утворюєднано до жили кабелю. ючи між ними електричний контакт, і тим самим Наявність наведених відмінностей разом з візамикає вибухове коло перфоратора. домими ознаками забезпечує виконання поставПісля цього перевіряють електричний опір виленої задачі створення кумулятивного перфоратобухового кола перфоратора вибухобезпечним ра, в якому досягається підвищення безпеки приладом і, у випадку його відповідності норматипрострілювально-вибухових робіт шляхом запобі 5 16167 6 ву, спускають перфоратор до необхідного інтерваперфоратора дозволяє підвищити безпеку при лу перфорації. його споряджанні і транспортуванні на безпечний Від вибухової машинки ініціюючий імпульс подля персоналу інтервал та, крім того, підвищити дається через жилу кабелю 18, гнучкий електропбезпеку прострілювально-вибухових робіт при ровід 17, «пелюсток» 16, гвинт 13, поршень 8, невторинному розкритті продуктивних пластів у цірухомий контакт 5 та запальний провід 19 до лому. вибухового патрону, спрацьовування якого виклиБібліографічні дані джерел інформації кає детонацію детонуючого шнура, що приводить у 1. Патент № 2238398 RU, E21B43/117. Кумудію кумулятивні заряди, кумулятивні струмені яких лятивный перфоратор залпового огня. Опубл. пробивають корпус перфоратора та утворюють 10.20.2004. перфораційний канал в обсадній колоні та продук2. Патент № 2028576 RU, F42D1/05. Система тивному пласті. Після проведення перфорації электровзрывания Опубл. 09.02.95. Бюл. № 4. перфоратор піднімають на поверхню. 3. Прострелочно-взрывная аппаратура: СпраЕкспериментальні випробування показали, що вочник/ под ред. Л.Я.Фриндляндера. - М.:Недра, застосування запропонованого кумулятивного 1990. - С.48-56 (прототип). Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
