Кришка люка оглядового колодязя

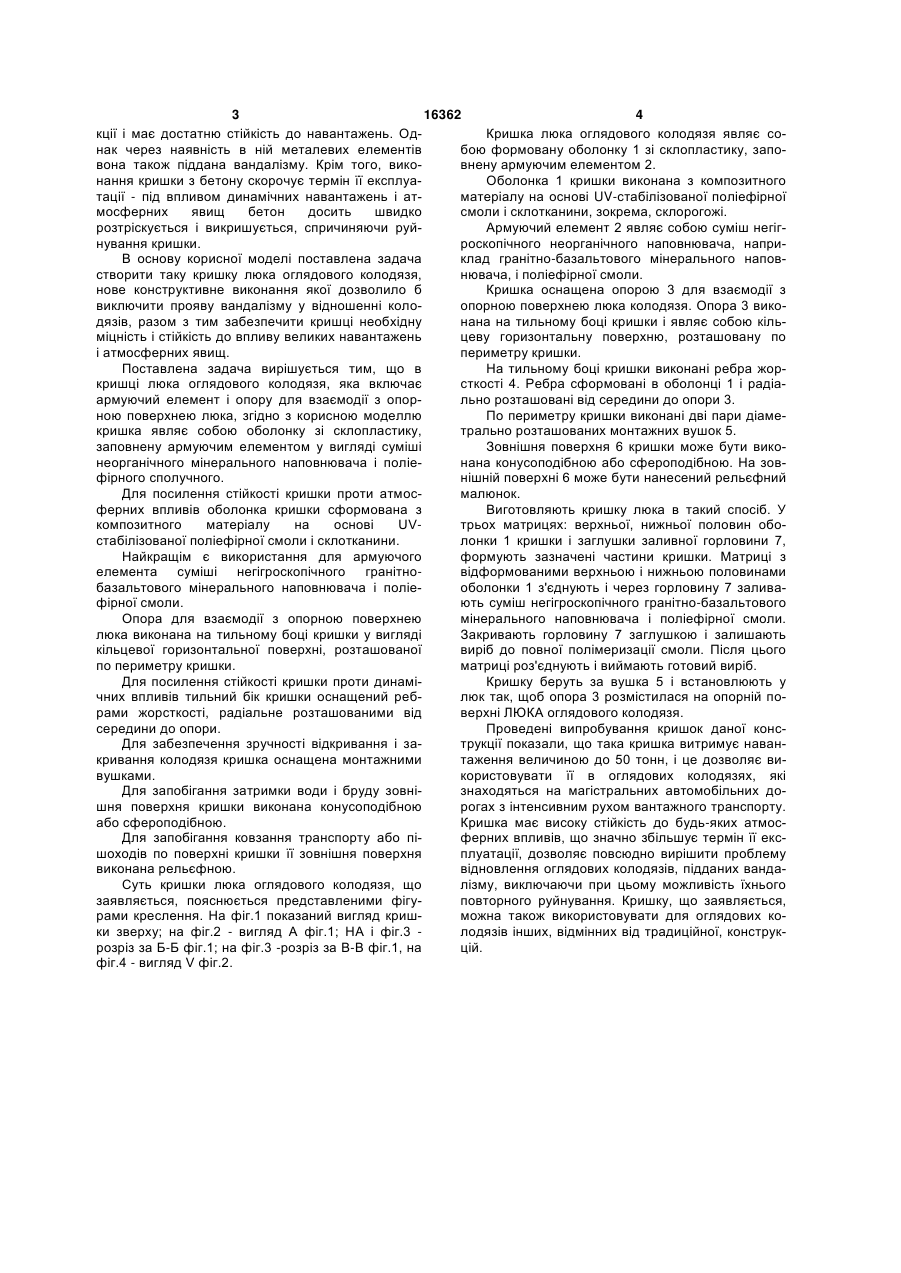

1. Кришка люка оглядового колодязя, що включає армуючий елемент і опору для взаємодії з опорною поверхнею люка, яка відрізняється тим, що кришка являє собою оболонку зі склопластику, заповнену армуючим елементом у вигляді суміші неорганічного мінерального наповнювача і поліефірного сполучного. 2. Кришка люка за п. 1, яка відрізняється тим, що оболонка сформована з композитного матеріалу на основі UV-стабілізованої поліефірної смоли і склотканини. 3. Кришка люка за пп. 1 або 2, яка відрізняється тим, що армуючий елемент являє собою суміш негігроскопічного гранітно-базальтового мінерального наповнювача і поліефірної смоли. U 2 (19) 1 3 16362 4 кції і має достатню стійкість до навантажень. ОдКришка люка оглядового колодязя являє сонак через наявність в ній металевих елементів бою формовану оболонку 1 зі склопластику, заповона також піддана вандалізму. Крім того, виковнену армуючим елементом 2. нання кришки з бетону скорочує термін її експлуаОболонка 1 кришки виконана з композитного тації - під впливом динамічних навантажень і атматеріалу на основі UV-стабілізованої поліефірної мосферних явищ бетон досить швидко смоли і склотканини, зокрема, склорогожі. розтріскується і викришується, спричиняючи руйАрмуючий елемент 2 являє собою суміш негігнування кришки. роскопічного неорганічного наповнювача, наприВ основу корисної моделі поставлена задача клад гранітно-базальтового мінерального наповстворити таку кришку люка оглядового колодязя, нювача, і поліефірної смоли. нове конструктивне виконання якої дозволило б Кришка оснащена опорою 3 для взаємодії з виключити прояву вандалізму у відношенні колоопорною поверхнею люка колодязя. Опора 3 викодязів, разом з тим забезпечити кришці необхідну нана на тильному боці кришки і являє собою кільміцність і стійкість до впливу великих навантажень цеву горизонтальну поверхню, розташовану по і атмосферних явищ. периметру кришки. Поставлена задача вирішується тим, що в На тильному боці кришки виконані ребра жоркришці люка оглядового колодязя, яка включає сткості 4. Ребра сформовані в оболонці 1 і радіаармуючий елемент і опору для взаємодії з опорльно розташовані від середини до опори 3. ною поверхнею люка, згідно з корисною моделлю По периметру кришки виконані дві пари діамекришка являє собою оболонку зі склопластику, трально розташованих монтажних вушок 5. заповнену армуючим елементом у вигляді суміші Зовнішня поверхня 6 кришки може бути виконеорганічного мінерального наповнювача і поліенана конусоподібною або сфероподібною. На зовфірного сполучного. нішній поверхні 6 може бути нанесений рельєфний Для посилення стійкості кришки проти атмосмалюнок. ферних впливів оболонка кришки сформована з Виготовляють кришку люка в такий спосіб. У композитного матеріалу на основі UVтрьох матрицях: верхньої, нижньої половин обостабілізованої поліефірної смоли і склотканини. лонки 1 кришки і заглушки заливної горловини 7, Найкращім є використання для армуючого формують зазначені частини кришки. Матриці з елемента суміші негігроскопічного гранітновідформованими верхньою і нижньою половинами базальтового мінерального наповнювача і поліеоболонки 1 з'єднують і через горловину 7 заливафірної смоли. ють суміш негігроскопічного гранітно-базальтового Опора для взаємодії з опорною поверхнею мінерального наповнювача і поліефірної смоли. люка виконана на тильному боці кришки у вигляді Закривають горловину 7 заглушкою і залишають кільцевої горизонтальної поверхні, розташованої виріб до повної полімеризації смоли. Після цього по периметру кришки. матриці роз'єднують і виймають готовий виріб. Для посилення стійкості кришки проти динаміКришку беруть за вушка 5 і встановлюють у чних впливів тильний бік кришки оснащений реблюк так, щоб опора 3 розмістилася на опорній порами жорсткості, радіальне розташованими від верхні ЛЮКА оглядового колодязя. середини до опори. Проведені випробування кришок даної консДля забезпечення зручності відкривання і затрукції показали, що така кришка витримує наванкривання колодязя кришка оснащена монтажними таження величиною до 50 тонн, і це дозволяє вивушками. користовувати її в оглядових колодязях, які Для запобігання затримки води і бруду зовнізнаходяться на магістральних автомобільних дошня поверхня кришки виконана конусоподібною рогах з інтенсивним рухом вантажного транспорту. або сфероподібною. Кришка має високу стійкість до будь-яких атмосДля запобігання ковзання транспорту або піферних впливів, що значно збільшує термін її ексшоходів по поверхні кришки її зовнішня поверхня плуатації, дозволяє повсюдно вирішити проблему виконана рельєфною. відновлення оглядових колодязів, підданих вандаСуть кришки люка оглядового колодязя, що лізму, виключаючи при цьому можливість їхнього заявляється, пояснюється представленими фігуповторного руйнування. Кришку, що заявляється, рами креслення. На фіг.1 показаний вигляд кришможна також використовувати для оглядових коки зверху; на фіг.2 - вигляд А фіг.1; НА і фіг.3 лодязів інших, відмінних від традиційної, конструкрозріз за Б-Б фіг.1; на фіг.3 -розріз за В-В фіг.1, на цій. фіг.4 - вигляд V фіг.2. 5 Комп’ютерна верстка Г. Паяльніков 16362 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
