B61D 23/00 — Конструкція підніжок і сходинок залізничних транспортних засобів

Номер патенту: 104258

Опубліковано: 25.01.2016

Автори: Шевченко Олексій Костянтинович, Копілаш Анатолій Павлович, Чепурний Анатолій Данилович, Литвиненко Олександр Віталійович, Шпак Сергій Олександрович, Полетун Леонід Юхимович

МПК: B61D 23/00

Мітки: вагонів, підніжка, упорядника

Формула / Реферат:

Підніжка упорядника вагонів, виконана у вигляді поєднаної конструкції сходинки і поручня, яка відрізняється тим, що підніжка містить стаціонарну секцію зі сходинкою, жорстко закріпленою за допомогою кронштейнів до бічної балки рами платформи і відкидної секції підніжки з поручнем, шарнірно з'єднаної зі стаціонарною секцією, причому відкидна секція виконана з можливістю фіксації як в робочому, так і в складеному положенні.

Номер патенту: 52310

Опубліковано: 25.08.2010

Автори: Ігнатов Георгій Сергійович, Гречкін Олексій Анатолійович, Калінкін Андрій Юрійович, Шкабров Олег Анатольович

МПК: B61D 23/00

Мітки: евакуації, вагон, пасажирів, пристроєм, обладнаний, метрополітену

Формула / Реферат:

1. Вагон метрополітену, що обладнаний пристроєм для евакуації пасажирів, виконаним у вигляді складних секційних сходів з механізмом їх кріплення до вагона, і дверима, що замикають їх, який відрізняється тим, що пристрій для евакуації пасажирів розташований в ніші торцевої стіни пасажирського салону, оснащений механізмом фіксації в транспортному положенні і складається із площадки й складних секційних сходів, шарнірно закріплених на кінці...

Номер патенту: 43113

Опубліковано: 10.08.2009

Автори: Катрич Михайло Дмитрович, Ігнатов Георгій Сергійович, Гречкін Олексій Анатолійович, Калінкін Андрій Юрійович

МПК: B61D 23/00

Мітки: вагона, вхідна, пасажирського, підніжка

Формула / Реферат:

1. Вхідна підніжка пасажирського вагона, яка установлена на кузові та обладнана бічними щитами, що несуть два верхні щаблі та вал поворотного кожуха із двома нижніми нерухомими щаблями, механічний привід переводу вхідної підніжки у робочо-транспортне положення (відкрита-закрита) при відкритих та при закритих дверях вагона, яка відрізняється тим, що два верхні щаблі виконані рухомими, установлені на каретках ковзання у вертикальних напрямних,...

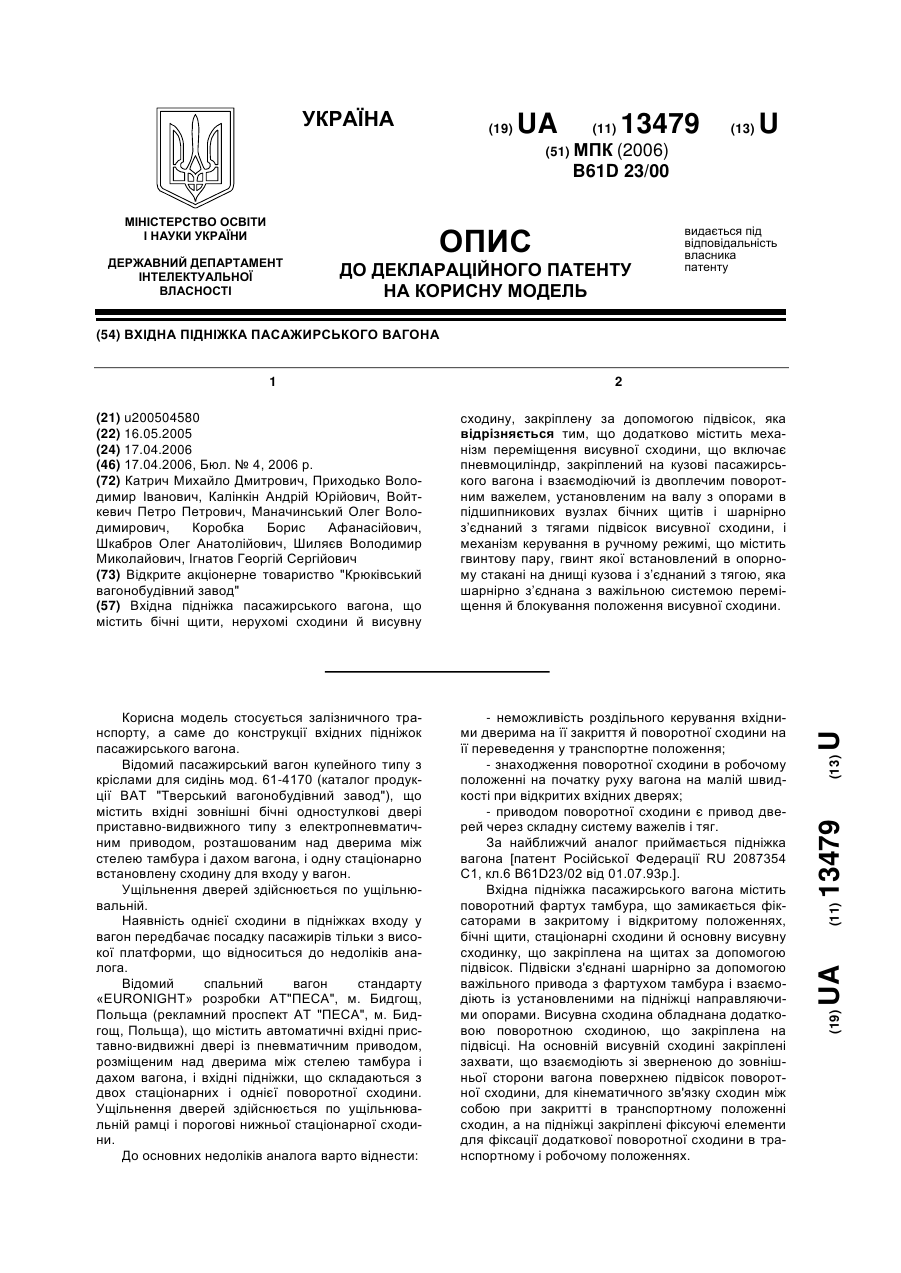

Номер патенту: 13479

Опубліковано: 17.04.2006

Автори: Шиляєв Володимир Миколайович, Приходько Володимир Іванович, Коробка Борис Афанасійович, Шкабров Олег Анатолійович, Катрич Михайло Дмитрович, Ігнатов Георгій Сергійович, Маначинський Олег Володимирович, Войткевич Петро Петрович, Калінкін Андрій Юрійович

МПК: B61D 23/00

Мітки: пасажирського, вагона, підніжка, вхідна

Формула / Реферат:

Вхідна підніжка пасажирського вагона, що містить бічні щити, нерухомі сходини й висувну сходину, закріплену за допомогою підвісок, яка відрізняється тим, що додатково містить механізм переміщення висувної сходини, що включає пневмоциліндр, закріплений на кузові пасажирського вагона і взаємодіючий із двоплечим поворотним важелем, установленим на валу з опорами в підшипникових вузлах бічних щитів і шарнірно з’єднаний з тягами підвісок висувної...

Номер патенту: 3364

Опубліковано: 15.11.2004

Автори: Коваленко Юрій Миколайович, Ігнатов Георгій Сергійович, Маначинський Олег Володимирович, Приходько Володимир Іванович, Шкабров Олег Анатолійович, Калінкін Андрій Юрійович, Катрич Михайло Дмитрович, Назаренко Леонід Іванович, Коробка Борис Афанасійович, Прохоров Володимир Михайлович

МПК: B61D 23/00

Мітки: підніжка, вагона, вхідна, пасажирського

Формула / Реферат:

1. Вхідна підніжка пасажирського вагона, що містить бічні щити, стаціонарні вхідні сходини і висувну сходину, закріплену на підвісках, яка відрізняється тим, що висувна сходина переміщується в робоче положення під власною вагою при відкриванні вхідних дверей, а в транспортне положення переміщується за рахунок механічного впливу дверей через штовхач на важіль повороту сходини при поперечному русі вхідних дверей, під час їх закривання, без...

Номер патенту: 2800

Опубліковано: 16.08.2004

Автор: Решетиловський Анатолій Петрович

МПК: B61D 23/00

Мітки: підніжка, пасажирського, вхідна, вагона

Формула / Реферат:

Вхідна підніжка пасажирського вагона, яка містить фартух тамбура, який опирається на бічні щити, в яких розміщені нерухомі сходинки, рухому сходинку, розташовану під нижньою нерухомою сходинкою, тягу, шарнірно з'єднану одним кінцем з фартухом тамбура, а іншим - з горизонтальним валом, опори якого встановлені на бічних щитах, яка відрізняється тим, що вона забезпечена підіймальним механізмом, закріпленим на тязі, а рухома сходинка прикріплена...

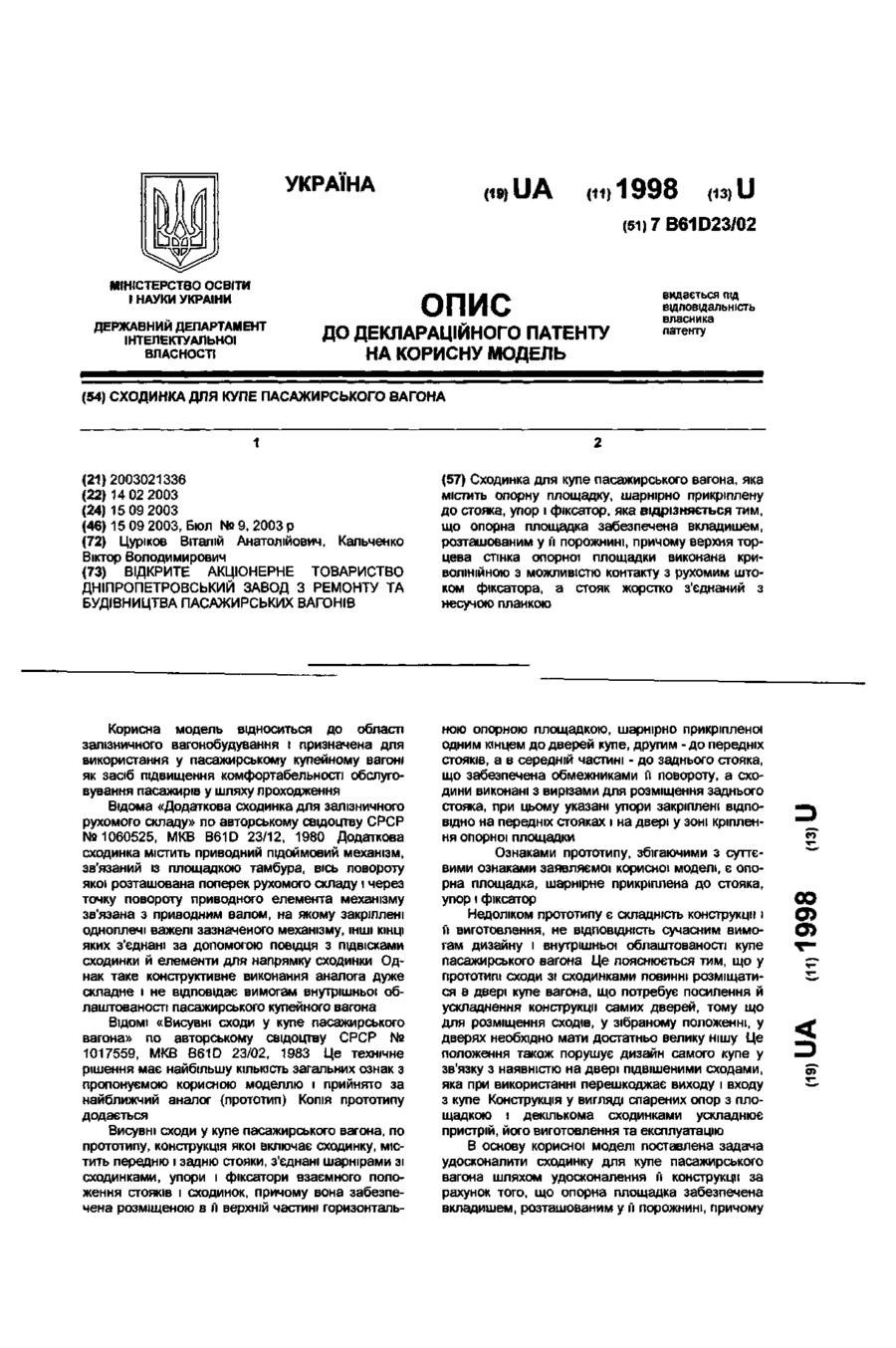

Номер патенту: 1998

Опубліковано: 15.09.2003

Автори: Кальченко Віктор Володимирович, Цуріков Віталій Анатолійович

МПК: B61D 23/00

Мітки: вагона, пасажирського, купе, сходинка

Формула / Реферат:

Сходинка для купе пасажирського вагона, яка містить опорну площадку, шарнірно прикріплену до стояка, упор і фіксатор, яка відрізняється тим, що опорна площадка забезпечена вкладишем, розташованим у її порожнині, причому верхня торцева стінка опорної площадки виконана криволінійною з можливістю контакту з рухомим штоком фіксатора, а стояк жорстко з'єднаний з несучою планкою.

Номер патенту: 1856

Опубліковано: 20.12.1994

Автор: Курт Кауер

МПК: B61D 23/00

Мітки: залізничного, складу, рухомого, додаткова, сходинка

Формула / Реферат:

1. Дополнительная ступенька для железнодо­рожного подвижного состава, регулируемая по высоте и подвижная в почти горизонтальном положении, со­держащая приводной рычажный механизм, связан­ный с площадкой тамбура, ось поворота которой расположена поперек подвижного состава и через точ­ку поворота приводного элементу механизма связана с приводным валом, на котором закреплены одноп­лечие рычаги указанного механизма, другие концы которых соединены...
