Протизсувна споруда

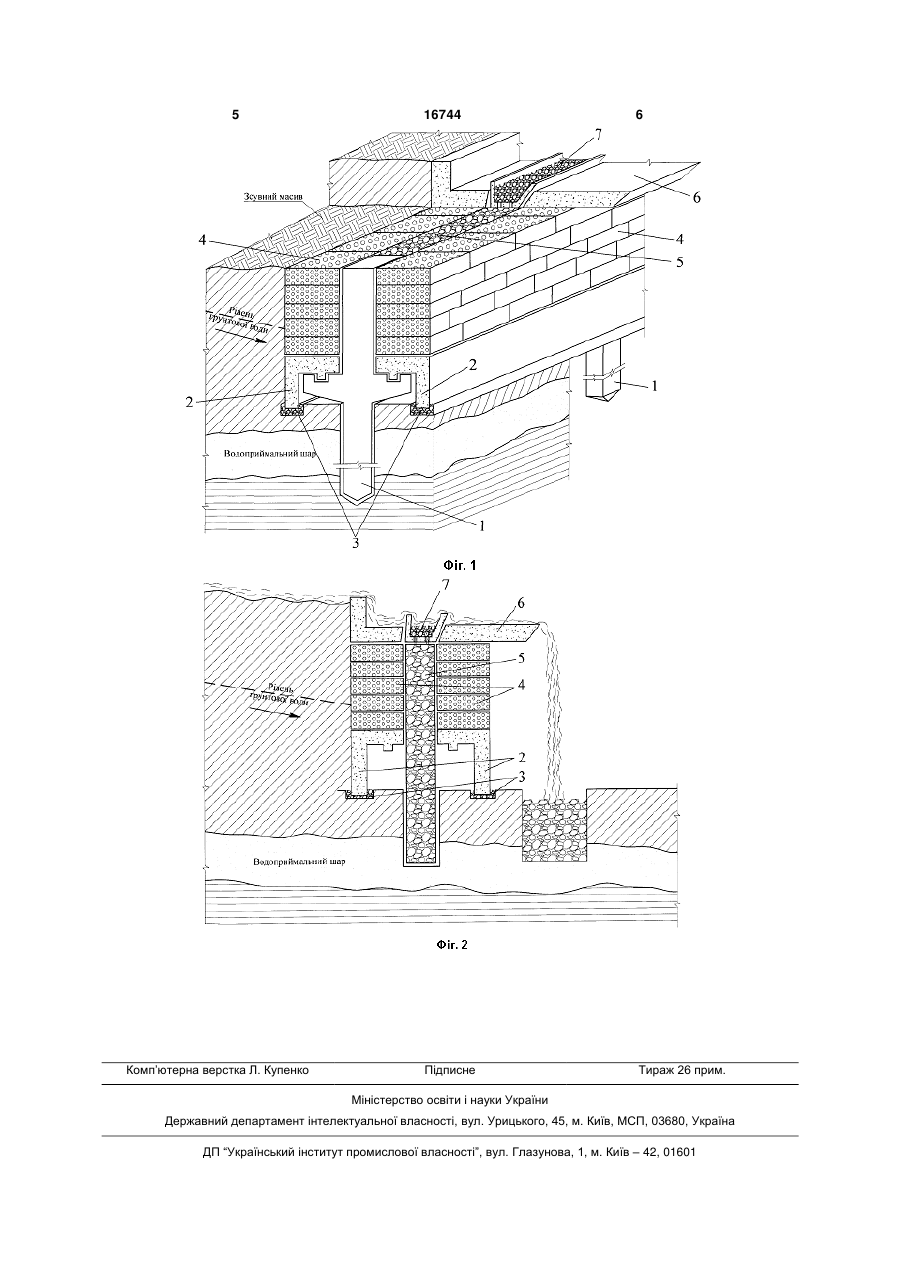

1. Протизсувна споруда, що містить елементи, виконані у вигляді дренажу, який занурюють у водоприймальний шар, і паль, об'єднаних зверху залізобетонним ростверком і забитих своїми нижніми кінцями у стійкі породи, нижче поверхні ковзання, яка відрізняється тим, що дренаж має вигляд стіни, заповненої фільтраційним матеріалом, утвореної між палями й обладнаної з обох сторін рядом наскрізних блоків-масивів, розміщених на опорних фасонних залізобетонних балках з опорними лотками і фігурних палях. 3 16744 4 статньо висока механічна жорсткість і надійність ми лотками з двох сторін, підпірної стінки з отводренажу, що має вигляд примикаючих один до ром у площині із залізобетонним лотком-фільтром одного вертикальних шпар, заповнених фільтраіз фільтруючим матеріалом, а також дренажним ційним матеріалом, розташування якого у плані лотком дороги або берега. утворює арку, котра упирається у палі споруди. У Протизсувна споруда працює таким чином. момент значного тиску зсувного зволоженого маЗсувний масив зволожений поверхневими і сиву указаний недолік створить значні проблеми ґрунтовими водами натискує на протизсувну спощодо безпеки людей, які знаходяться на цій руду. Перешкоджаючи протисканню ґрунту, ділянці. внутрішній пласт фільтруючої стінки 4, що Загальними ознаками прототипу є наявність складається із ряду наскрізних блок-масивів, які дренажу, сполученого з палями. В основу корисної виготовлені із порожніх дірчастих елементів і моделі поставлена задача підвищення завантажені всередині фільтруючим елементом ефективності роботи протизсувної споруди шля[3], дренажної стінки 5, зовнішнього пласта хом збільшення загальної механічної жорсткості, фільтруючої стінки 4, разом із підпірною стінкою 6 надійності й довговічності, а також дренажу у з отвором у площині, сприймає непогашену частиплощині зрушення, підвищення рівня захисту люну зсувного тиску і передає на упори. Упорами для дей від шкідливого впливу господарської складових дренажної системи служать фігурні палі діяльності та природного впливу на стійкість боко1 разом з опорними фасонними балками 2 і опорвих відкосів схилів доріг і берегових насипів. ними лотками 3, при цьому відбувається осушення Поставлена задача досягається тим, що прозсувного масиву шляхом видалення ґрунтових вод тизсувна споруда, котра включає елементи, викочерез наскрізні балки-масиви і дренажну стіну у нані у вигляді дренажу, який занурюють у водопводоприймальний шар. риймальний шар, і паль, об'єднаних зверху Поверхневі води відводяться через підпірну залізобетонним ростверком і забитих нижніми кінстінку по лотку-фільтру через фільтраційний матецями у стійкі породи нижче поверхні ковзання. Ці ріал 7 до дренажної стінки 5 і частково через край елементи відрізняються тим, що дренаж має вилотка по горизонтальній площині підпірної стінки 6 гляд стіни, заповненої фільтраційним матеріалом, стікають у дренажний лотік 8. утвореної між палями й обладнаної з обох сторін Враховуючи сучасну актуальність і необхідрядом наскрізних блок-масивів, розміщених на ність будівництва протизсувних споруд у якості опорних фасонних залізобетонних балках з опорутримуючих конструкцій при стабілізації водонасиними лотками і фігурних палях. чених територій, зокрема бокових відкосів схилів Згідно із корисною моделлю на площині верхдоріг, і особливо берегових насипів, а також широнього ряду блок-масивів і поверхні дренажної стіни кий спектр позитивних ознак запропонованого техрозміщена залізобетонна підпірна стінка з повздонічного рішення, особливо з підвищенням безпеки вжнім отвором у її горизонтальній площині. людей, то доцільність його впровадження не виВідповідно до корисної моделі в повздовжньокликає сумнівів. му отворі горизонтальної площини підпірної стінки Реалізація останнього має також соціальне над поверхнею дренажної стіни розташований значення щодо завантаження вітчизняних заводів залізобетонний лотік-фільтр із фільтраційним мазалізобетонних конструкцій при виготовленні елетеріалом. ментів конструкцій і, як наслідок, дає можливість Край горизонтальної площини підпірної стінки створення додаткових робочих місць і виконання має відкіс і виступає за межі ряду зовнішньої бокозобов'язань керівництва держави щодо скороченвої сторони блок-масиву. ня чисельності безробітних в Україні. Згідно з корисною моделлю вздовж споруди в Таким чином, указані технічні ознаки дають межах прилягаючої внутрішньої бокової сторони можливість використання технічного рішення у дороги (берега) розміщений дренажний лотік. промислових умовах і забезпечують його відповідВинахідницький рівень забезпечує сукупність ність критерію «Промислова придатність». перелічених ознак, що дозволить досягнути Література: очікуваного результату. 1. Зоценко М.Л., Коваленко B.I., Хілобок В.Г., Корисна модель проілюстрована графічним Яковлев А.В. Інженерна геологія. Механіка ґрунтів, матеріалом, де на Фіг.1 приведений поперечний основи і фундаменти. - К.: Вища школа, 1992. - С. переріз зсувного масиву, підпірної стінки з отвором 383. у площині і залізобетонним лотком-фільтром із 2. Кільвандер Е.Я., Сільченко Н.В. Протизсувфільтруючим матеріалом протизсувної споруди і з на споруда. Деклараційний патент №57343 А, МКВ виглядом верхньої її частини, але без підпірної ЕБ2Б29/02, бюл. №6, 2003p. стінки, а на Фіг.2 - показаний у комплексі розріз 3. Городецький О.Т. Кріплення берега. дренажної стінки з прилягаючими рядами блокДеклараційний патент №53069 A, МКВ ЕБ2В3/12, масивів і опорними фасонними балками з опорнибюл. №1, 2003p. 5 Комп’ютерна верстка Л. Купенко 16744 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
