Анкер для закріплення устаткування на робочій площадці кар’єру

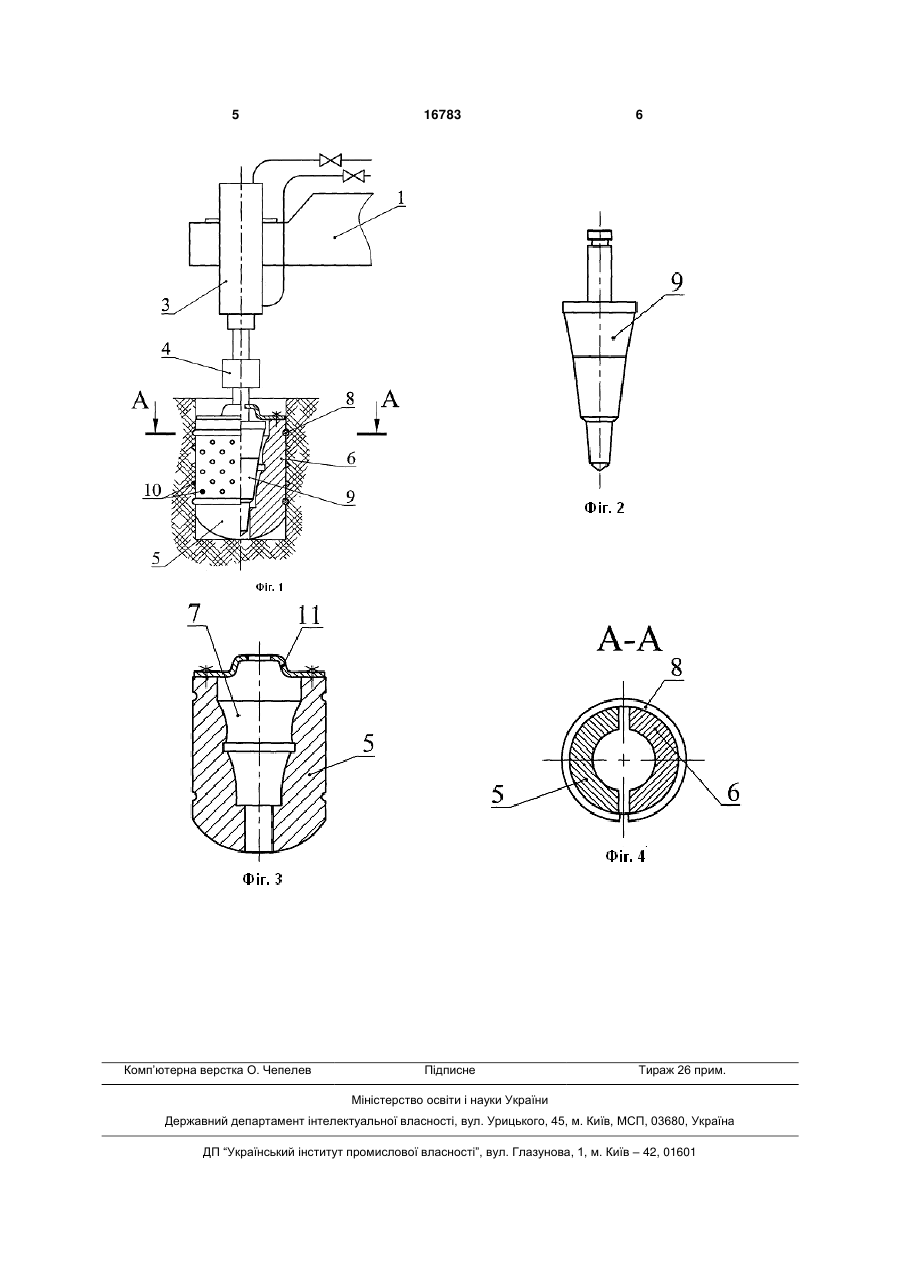

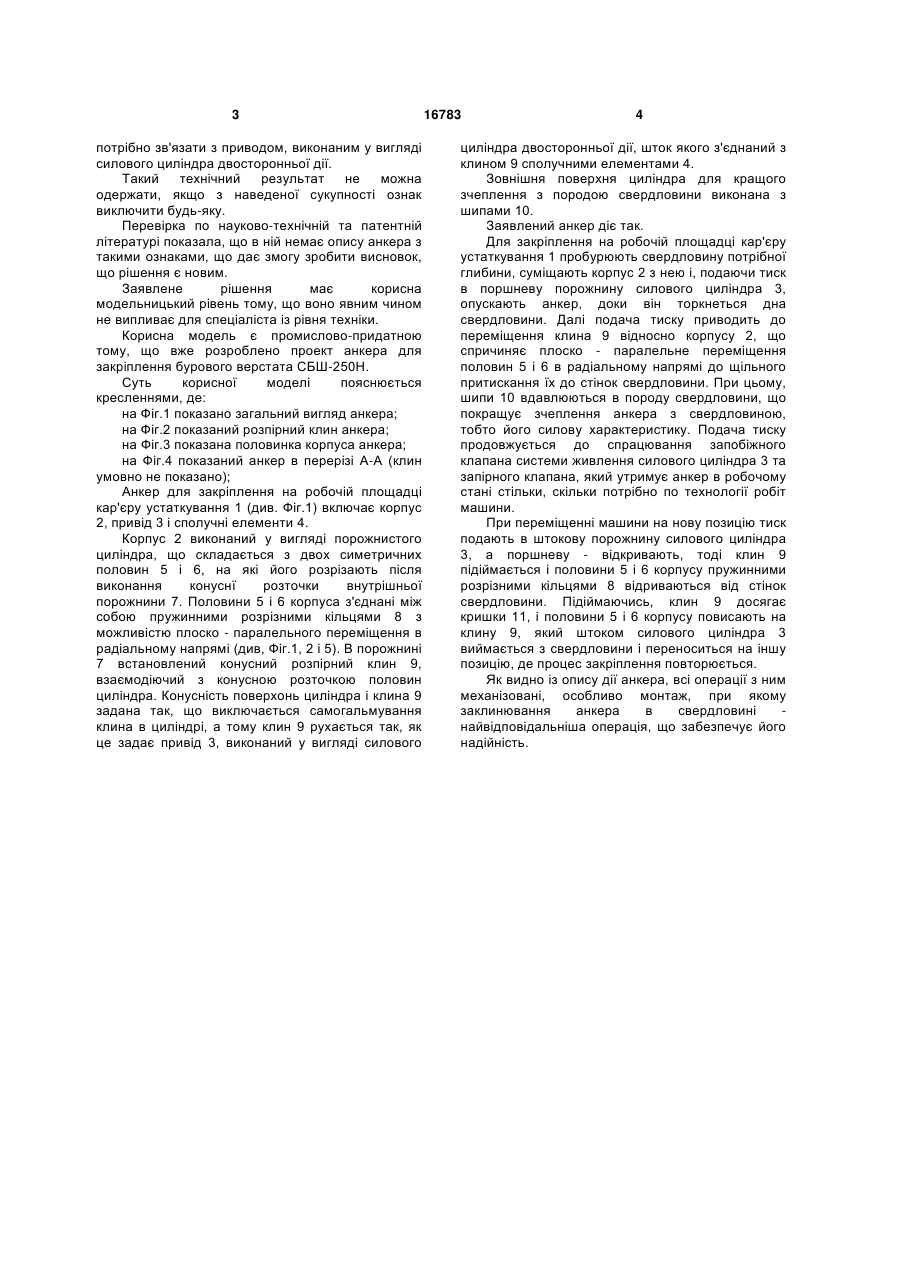

1. Анкер для закріплення устаткування на робочій площадці кар'єру, наприклад, привідної 3 потрібно зв'язати з приводом, виконаним у вигляді силового циліндра двосторонньої дії. Такий технічний результат не можна одержати, якщо з наведеної сукупності ознак виключити будь-яку. Перевірка по науково-технічній та патентній літературі показала, що в ній немає опису анкера з такими ознаками, що дає змогу зробити висновок, що рішення є новим. Заявлене рішення має корисна модельницький рівень тому, що воно явним чином не випливає для спеціаліста із рівня техніки. Корисна модель є промислово-придатною тому, що вже розроблено проект анкера для закріплення бурового верстата СБШ-250Н. Суть корисної моделі пояснюється кресленнями, де: на Фіг.1 показано загальний вигляд анкера; на Фіг.2 показаний розпірний клин анкера; на Фіг.3 показана половинка корпуса анкера; на Фіг.4 показаний анкер в перерізі А-А (клин умовно не показано); Анкер для закріплення на робочій площадці кар'єру устаткування 1 (див. Фіг.1) включає корпус 2, привід 3 і сполучні елементи 4. Корпус 2 виконаний у вигляді порожнистого циліндра, що складається з двох симетричних половин 5 і 6, на які його розрізають після виконання конуснї розточки внутрішньої порожнини 7. Половини 5 і 6 корпуса з'єднані між собою пружинними розрізними кільцями 8 з можливістю плоско - паралельного переміщення в радіальному напрямі (див, Фіг.1, 2 і 5). В порожнині 7 встановлений конусний розпірний клин 9, взаємодіючий з конусною розточкою половин циліндра. Конусність поверхонь циліндра і клина 9 задана так, що виключається самогальмування клина в циліндрі, а тому клин 9 рухається так, як це задає привід 3, виконаний у вигляді силового 16783 4 циліндра двосторонньої дії, шток якого з'єднаний з клином 9 сполучними елементами 4. Зовнішня поверхня циліндра для кращого зчеплення з породою свердловини виконана з шипами 10. Заявлений анкер діє так. Для закріплення на робочій площадці кар'єру устаткування 1 пробурюють свердловину потрібної глибини, суміщають корпус 2 з нею і, подаючи тиск в поршневу порожнину силового циліндра 3, опускають анкер, доки він торкнеться дна свердловини. Далі подача тиску приводить до переміщення клина 9 відносно корпусу 2, що спричиняє плоско - паралельне переміщення половин 5 і 6 в радіальному напрямі до щільного притискання їх до стінок свердловини. При цьому, шипи 10 вдавлюються в породу свердловини, що покращує зчеплення анкера з свердловиною, тобто його силову характеристику. Подача тиску продовжується до спрацювання запобіжного клапана системи живлення силового циліндра 3 та запірного клапана, який утримує анкер в робочому стані стільки, скільки потрібно по технології робіт машини. При переміщенні машини на нову позицію тиск подають в штокову порожнину силового циліндра 3, а поршневу - відкривають, тоді клин 9 підіймається і половини 5 і 6 корпусу пружинними розрізними кільцями 8 відриваються від стінок свердловини. Підіймаючись, клин 9 досягає кришки 11, і половини 5 і 6 корпусу повисають на клину 9, який штоком силового циліндра 3 виймається з свердловини і переноситься на іншу позицію, де процес закріплення повторюється. Як видно із опису дії анкера, всі операції з ним механізовані, особливо монтаж, при якому заклинювання анкера в свердловині найвідповідальніша операція, що забезпечує його надійність. 5 Комп’ютерна верстка О. Чепелев 16783 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
