Облицювально-теплоізоляційна плитка

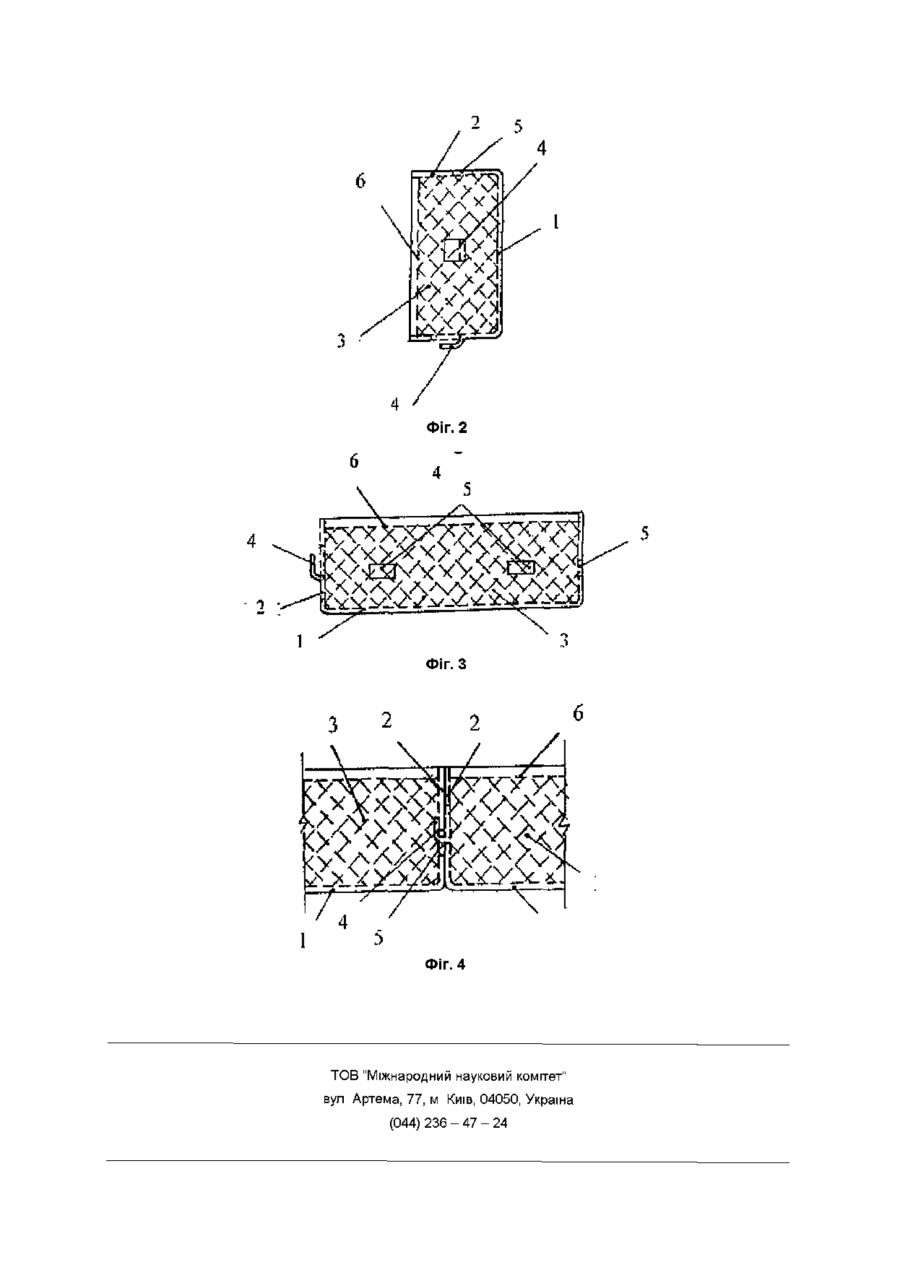

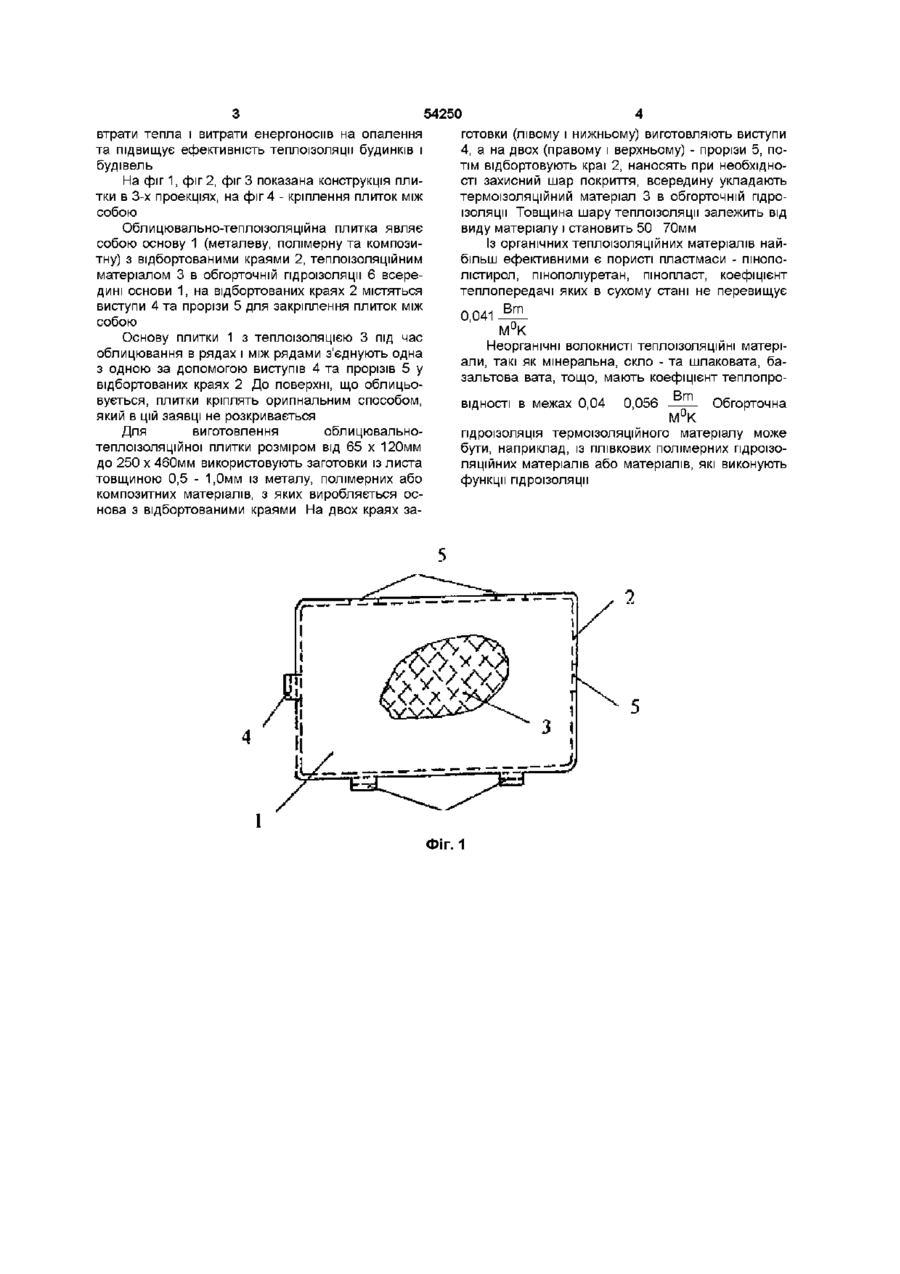

1 Облицювально-теплоізоляційна плитка, що містить основу з відбортованими краями, теплоізоляційний матеріал, розміщений всередині основи, яка відрізняється тим, що відбортовані краї Винахід відноситься до галузі будівництва, зокрема, до облицювання та теплоізоляції житлових, громадських будівель і їх частин (балконів, лоджій, еркерів, тощо), магазинів, гаражів, торпвельних КІОСКІВ, автозаправних станцій і може бути використаний як облицювально-теплоізоляційна плитка Відома облицювальна керамічна плитка, яка містить основу, бокові ребра зі скошеними торцевими ділянками, верхній борт і проміжні ребра Кромки бортів і ребер втеплюються в розчин і мають хвилеподібну форму (Ас СРСР № 1307044, МКИ Е 04 F 13/14, Бюлл № 16 від ЗО 04 87) Дане технічне рішення не забезпечує в повній мірі теплоізоляцію, так як конвективний рух повітря відводить тепло із напівзакритої порожнини між стіною і плиткою, а наявність вологи в повітряному просторі між стіною та плиткою погіршує теплоізоляційні властивості облицювання Найбільш близьким технічним рішенням, прийнятим за прототип, є облицювальна плитка, яка включає металеву основу із захисним покриттям і відбортовані краї, всередині основи міститься теплоізоляційний матеріал, відбортовані краї по периметру мають кріпильні отвори, нижче яких розміщені фіксаційні отвори для закріплення стягуючих пружин (Патент України № 30401 А, МКВЕ 04 F 13/14) Дане технічне рішення передбачає кріплення плитки до поверхні стіни за допомогою розчину, тобто з використанням "мокрого" процесу В зв'язку з цим волога із розчину зволожує не захищену всередині основи теплоізоляцію і погіршує и теп містять виступи та прорізи для кріплення плиток між собою 2 Плитка за п 1, яка відрізняється тим, що теплоізоляційний матеріал знаходиться в гідроізоляційній обкладці 3 Плитка за п 1, яка відрізняється тим, що основа плитки виконана із металевого або полімерного, або композитного матеріалу 4 Плитка за п 1, яка відрізняється тим, що основа плитки виконана із захисним покриттям лотехнічні властивості Через це дана плитка не забезпечує в повній мірі теплоізоляцію стін Загальними ознаками з прототипом є основа, захисне покриття, відбортовані краї і теплоізоляційний матеріал, розміщений в середині основи В основу винаходу поставлено задачу створення такої конструкції облицювальнотеплоізоляційної плитки шляхом удосконалення відомих, яка б дозволила розширити область її використання та забезпечити можливість скорочення втрат тепла і витрат енергоносіїв на опалення при її використанні Поставлена задача досягається тим, що основа плитки може бути виконана також із полімерного або композитного матеріалу, відбортовані краї мають відігнуті виступи та прорізи для закріплення плиток між собою, а теплоізоляційний матеріал міститься в обгорточній гідроізоляції Суть винаходу заключається в тому, що металеву, полімерну або композитну основу з теплоізоляційним матеріалом всередині закріплюють до поверхні, що облицьовується, без використання розчину, теплоізоляційний матеріал міститься в обгорточній гідроізоляції, з'єднуються плитки одна з одною за допомогою виступів та прорізів у відбортованих краях плитки Таким чином, використання в якості основи також полімерних та композитних матеріалів, гідроізоляційний захист теплоізоляційного матеріалу та відсутність в процесі облицювання джерела зволоження при надійному кріпленні плиток між собою розширює область використання, скорочує О ю ю 54250 втрати тепла і витрати енергоносіїв на опалення та підвищує ефективність теплоізоляції будинків і будівель На фіг 1, фіг 2, фіг 3 показана конструкція плитки в 3-х проекціях, на фіг 4 - кріплення плиток між собою Облицювально-теплоізоляційна плитка являє собою основу 1 (металеву, полімерну та композитну) з відбортованими краями 2, теплоізоляційним матеріалом 3 в обгорточній гідроізоляції 6 всередині основи 1, на відбортованих краях 2 містяться виступи 4 та прорізи 5 для закріплення плиток між собою Основу плитки 1 з теплоізоляцією 3 під час облицювання в рядах і між рядами з'єднують одна з одною за допомогою виступів 4 та прорізів 5 у відбортованих краях 2 До поверхні, що облицьовується, плитки кріплять оригінальним способом, який в цій заявці не розкривається Для виготовлення облицювальнотеплоізоляційної плитки розміром від 65 х 120мм до 250 х 460мм використовують заготовки із листа товщиною 0,5 - 1,0мм із металу, полімерних або композитних матеріалів, з яких виробляється основа з відбортованими краями На двох краях за готовки (лівому і нижньому) виготовляють виступи 4, а на двох (правому і верхньому) - прорізи 5, потім відбортовують краї 2, наносять при необхідності захисний шар покриття, всередину укладають термоізоляційний матеріал 3 в обгорточній гідроізоляції Товщина шару теплоізоляції залежить від виду матеріалу і становить 50 70мм Із органічних теплоізоляційних матеріалів найбільш ефективними є пористі пластмаси - пінополістирол, пінополіуретан, пінопласт, коефіцієнт теплопередачі яких в сухому стані не перевищує Вт 0,041 К Неорганічні ВОЛОКНИСТІ теплоізоляційні матеріали, такі як мінеральна, скло - та шлаковата, базальтова вата, тощо, мають коефіцієнт теплопроБІДНОСТІ в межах 0,04 0,056 Обгорточна К гідроізоляція термоізоляційного матеріалу може бути, наприклад, із плівкових полімерних гідроізоляційних матеріалів або матеріалів, які виконують функції гідроізоляції ФІГ. 1 Фіг. З Фіг. 4 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044) 236 - 47 - 24
