Пристрій для подрібнення трубчастих порохів
Номер патенту: 16818
Опубліковано: 15.08.2006
Формула / Реферат
Пристрій для подрібнення трубчастих порохів, що містить станину з ріжучим ротором, нерухомим ножем і завантажувальними лотками з каналами і зрошувачем, який відрізняється тим, що забезпечений вальцями з гвинтовою нарізкою і гладкою поверхнею, встановленими на підшипниках в станині нижче ріжучого барабана над вузлом вивантаження і дозування подрібненого продукту, виконаного у вигляді циліндрової ємності, розділеної перегородками на бункери з похилими днищами, вивантажувальними вікнами і сітчастими заслінками, при цьому в центрі верхньої частини ємності нерухомо встановлена вертикальна вісь обертання вирівнюючої лопаті і її привідної рукоятки.
Текст

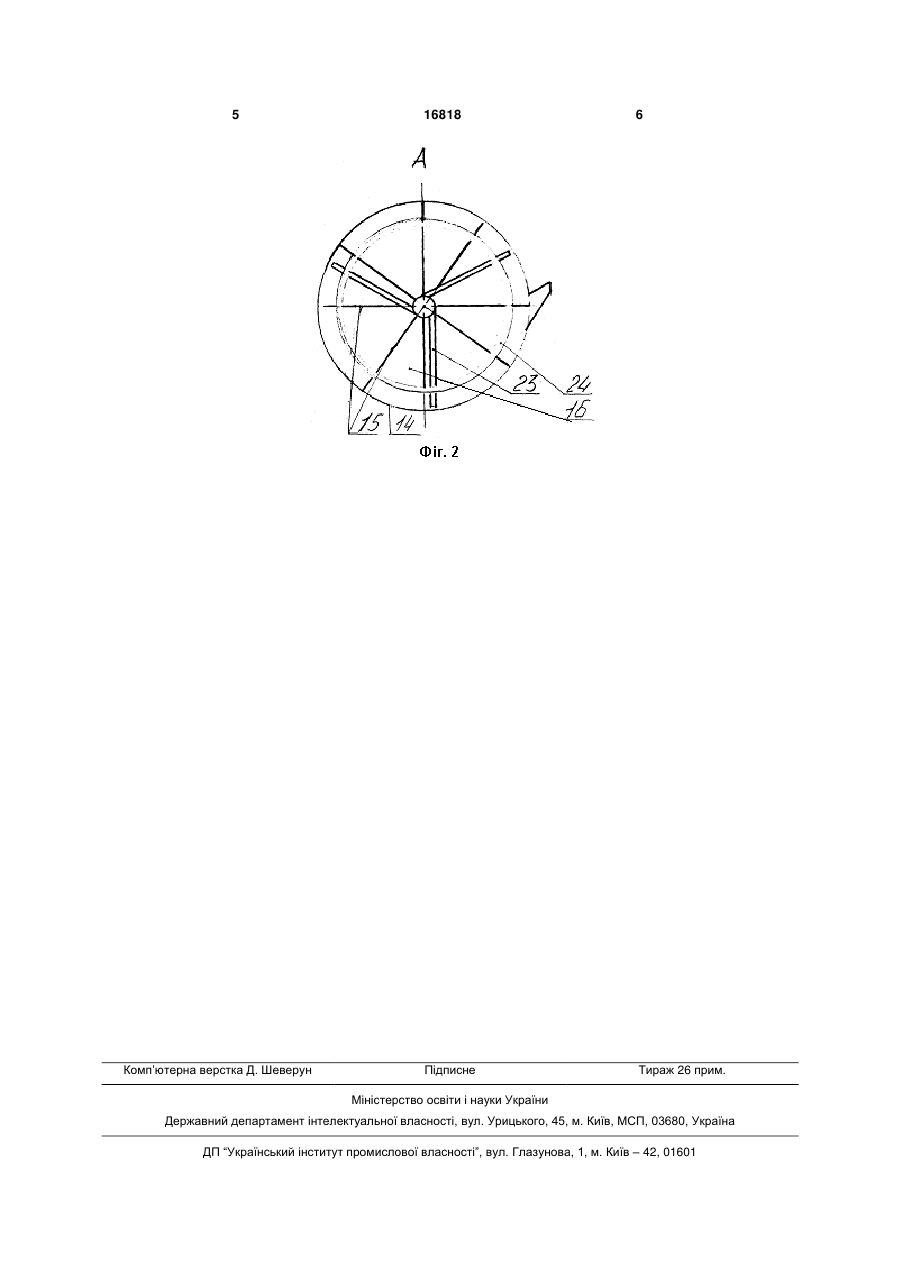

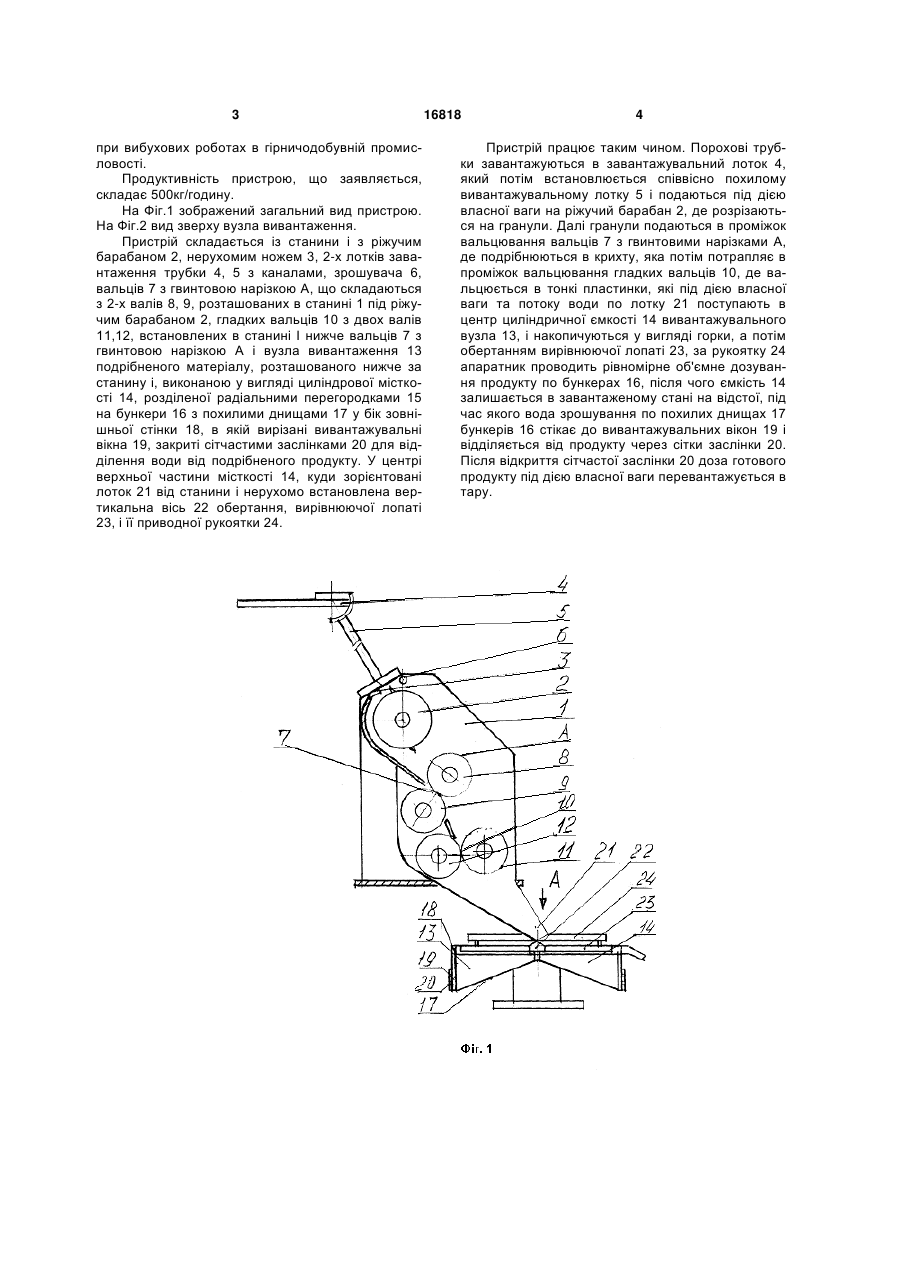

Пристрій для подрібнення трубчастих порохів, що містить станину з ріжучим ротором, нерухомим ножем і завантажувальними лотками з каналами і 3 при вибухових роботах в гірничодобувній промисловості. Продуктивність пристрою, що заявляється, складає 500кг/годину. На Фіг.1 зображений загальний вид пристрою. На Фіг.2 вид зверху вузла вивантаження. Пристрій складається із станини і з ріжучим барабаном 2, нерухомим ножем 3, 2-х лотків завантаження трубки 4, 5 з каналами, зрошувача 6, вальців 7 з гвинтовою нарізкою А, що складаються з 2-х валів 8, 9, розташованих в станині 1 під ріжучим барабаном 2, гладких вальців 10 з двох валів 11,12, встановлених в станині І нижче вальців 7 з гвинтовою нарізкою А і вузла вивантаження 13 подрібненого матеріалу, розташованого нижче за станину і, виконаною у вигляді циліндрової місткості 14, розділеної радіальними перегородками 15 на бункери 16 з похилими днищами 17 у бік зовнішньої стінки 18, в якій вирізані вивантажувальні вікна 19, закриті сітчастими заслінками 20 для відділення води від подрібненого продукту. У центрі верхньої частини місткості 14, куди зорієнтовані лоток 21 від станини і нерухомо встановлена вертикальна вісь 22 обертання, вирівнюючої лопаті 23, і її приводної рукоятки 24. 16818 4 Пристрій працює таким чином. Порохові трубки завантажуються в завантажувальний лоток 4, який потім встановлюється співвісно похилому вивантажувальному лотку 5 і подаються під дією власної ваги на ріжучий барабан 2, де розрізаються на гранули. Далі гранули подаються в проміжок вальцювання вальців 7 з гвинтовими нарізками А, де подрібнюються в крихту, яка потім потрапляє в проміжок вальцювання гладких вальців 10, де вальцюється в тонкі пластинки, які під дією власної ваги та потоку води по лотку 21 поступають в центр циліндричної ємкості 14 вивантажувального вузла 13, і накопичуються у вигляді горки, а потім обертанням вирівнюючої лопаті 23, за рукоятку 24 апаратник проводить рівномірне об'ємне дозування продукту по бункерах 16, після чого ємкість 14 залишається в завантаженому стані на відстої, під час якого вода зрошування по похилих днищах 17 бункерів 16 стікає до вивантажувальних вікон 19 і відділяється від продукту через сітки заслінки 20. Після відкриття сітчастої заслінки 20 доза готового продукту під дією власної ваги перевантажується в тару. 5 Комп’ютерна верстка Д. Шеверун 16818 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюA mechanism for grinding tubular gun powders
Автори англійськоюBorysov Viktor Ivanovych, Sidenko Stepan Vasyliovych
Назва патенту російськоюУстройство для измельчения трубчатых порохов
Автори російськоюБорисов Виктор Иванович, Сиденко Степан Васильевич
МПК / Мітки
МПК: C06B 21/00
Мітки: пристрій, трубчастих, подрібнення, порохів
