Вологомасловіддільник

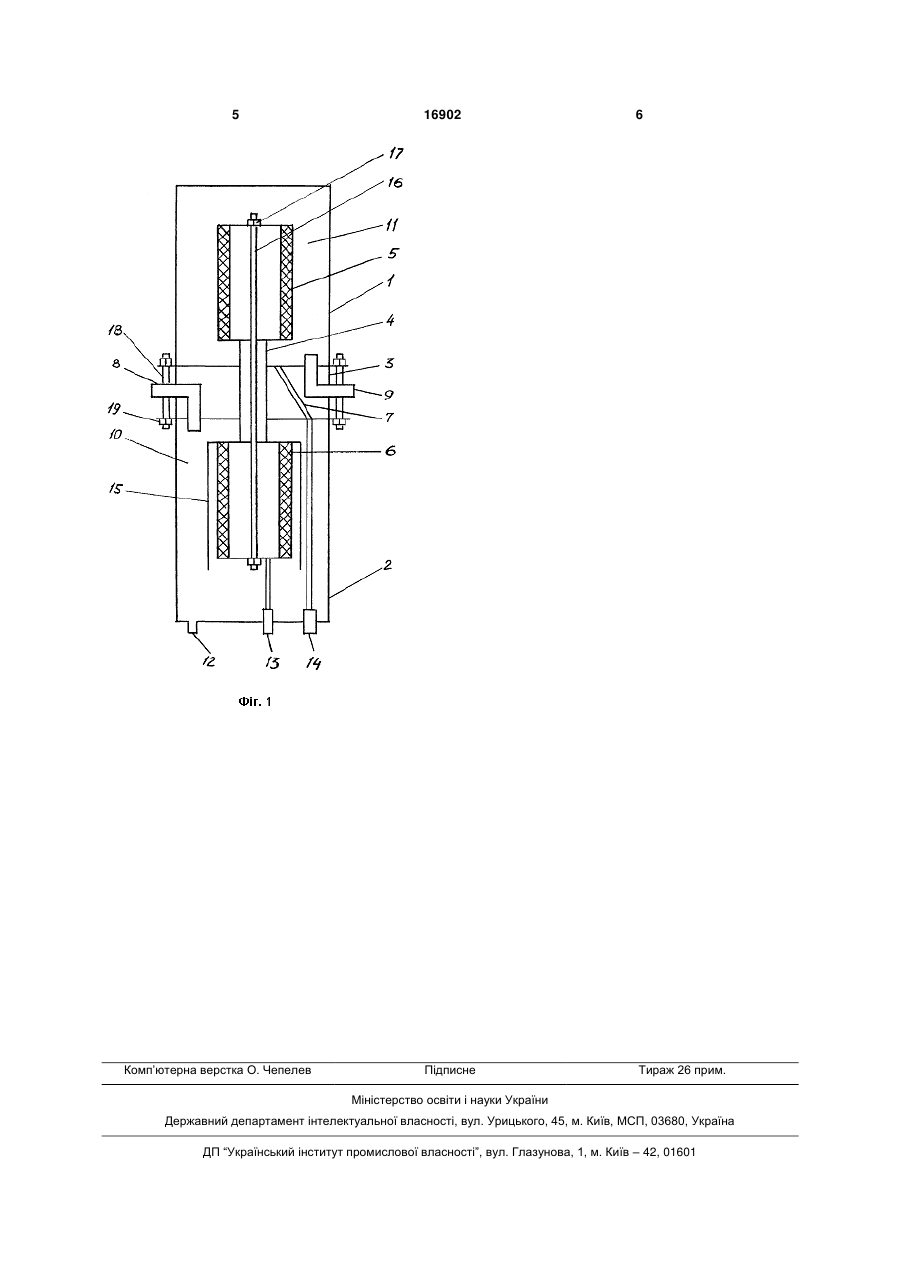

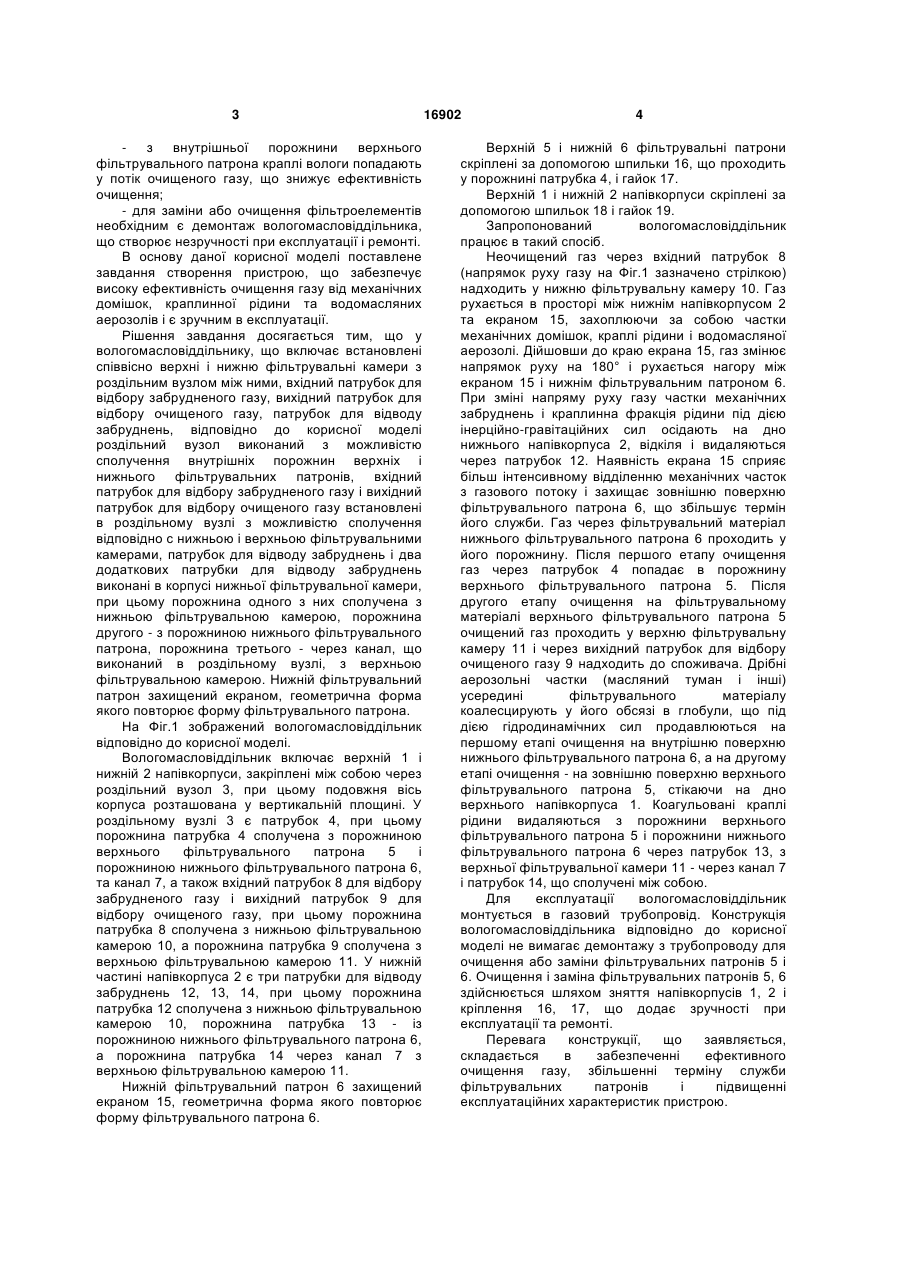

1. Вологомасловіддільник, який включає встановлені співвісно верхні і нижню фільтрувальні камери з роздільним вузлом між ними, вхідний патрубок для відбору забрудненого газу, вихідний патрубок для відбору очищеного газу, патрубок для відводу забруднень, який відрізняється тим, що роздільний вузол виконаний з можливістю сполучення внутрішніх порожнин верхнього та нижнього фільтрувальних патронів, вхідний патрубок для відбору забрудненого газу і вихідний патрубок для відбору очищеного газу встановлені в роздільному вузлі з 3 - з внутрішньої порожнини верхнього фільтрувального патрона краплі вологи попадають у потік очищеного газу, що знижує ефективність очищення; - для заміни або очищення фільтроелементів необхідним є демонтаж вологомасловіддільника, що створює незручності при експлуатації і ремонті. В основу даної корисної моделі поставлене завдання створення пристрою, що забезпечує високу ефективність очищення газу від механічних домішок, краплинної рідини та водомасляних аерозолів і є зручним в експлуатації. Рішення завдання досягається тим, що у вологомасловіддільнику, що включає встановлені співвісно верхні і нижню фільтрувальні камери з роздільним вузлом між ними, вхідний патрубок для відбору забрудненого газу, вихідний патрубок для відбору очищеного газу, патрубок для відводу забруднень, відповідно до корисної моделі роздільний вузол виконаний з можливістю сполучення внутрішніх порожнин верхніх і нижнього фільтрувальних патронів, вхідний патрубок для відбору забрудненого газу і вихідний патрубок для відбору очищеного газу встановлені в роздільному вузлі з можливістю сполучення відповідно с нижньою і верхньою фільтрувальними камерами, патрубок для відводу забруднень і два додаткових патрубки для відводу забруднень виконані в корпусі нижньої фільтрувальної камери, при цьому порожнина одного з них сполучена з нижньою фільтрувальною камерою, порожнина другого - з порожниною нижнього фільтрувального патрона, порожнина третього - через канал, що виконаний в роздільному вузлі, з верхньою фільтрувальною камерою. Нижній фільтрувальний патрон захищений екраном, геометрична форма якого повторює форму фільтрувального патрона. На Фіг.1 зображений вологомасловіддільник відповідно до корисної моделі. Вологомасловіддільник включає верхній 1 і нижній 2 напівкорпуси, закріплені між собою через роздільний вузол 3, при цьому подовжня вісь корпуса розташована у вертикальній площині. У роздільному вузлі 3 є патрубок 4, при цьому порожнина патрубка 4 сполучена з порожниною верхнього фільтрувального патрона 5 і порожниною нижнього фільтрувального патрона 6, та канал 7, а також вхідний патрубок 8 для відбору забрудненого газу і вихідний патрубок 9 для відбору очищеного газу, при цьому порожнина патрубка 8 сполучена з нижньою фільтрувальною камерою 10, а порожнина патрубка 9 сполучена з верхньою фільтрувальною камерою 11. У нижній частині напівкорпуса 2 є три патрубки для відводу забруднень 12, 13, 14, при цьому порожнина патрубка 12 сполучена з нижньою фільтрувальною камерою 10, порожнина патрубка 13 - із порожниною нижнього фільтрувального патрона 6, а порожнина патрубка 14 через канал 7 з верхньою фільтрувальною камерою 11. Нижній фільтрувальний патрон 6 захищений екраном 15, геометрична форма якого повторює форму фільтрувального патрона 6. 16902 4 Верхній 5 і нижній 6 фільтрувальні патрони скріплені за допомогою шпильки 16, що проходить у порожнині патрубка 4, і гайок 17. Верхній 1 і нижній 2 напівкорпуси скріплені за допомогою шпильок 18 і гайок 19. Запропонований вологомасловіддільник працює в такий спосіб. Неочищений газ через вхідний патрубок 8 (напрямок руху газу на Фіг.1 зазначено стрілкою) надходить у нижню фільтрувальну камеру 10. Газ рухається в просторі між нижнім напівкорпусом 2 та екраном 15, захоплюючи за собою частки механічних домішок, краплі рідини і водомасляної аерозолі. Дійшовши до краю екрана 15, газ змінює напрямок руху на 180° і рухається нагору між екраном 15 і нижнім фільтрувальним патроном 6. При зміні напряму руху газу частки механічних забруднень і краплинна фракція рідини під дією інерційно-гравітаційних сил осідають на дно нижнього напівкорпуса 2, відкіля і видаляються через патрубок 12. Наявність екрана 15 сприяє більш інтенсивному відділенню механічних часток з газового потоку і захищає зовнішню поверхню фільтрувального патрона 6, що збільшує термін його служби. Газ через фільтрувальний матеріал нижнього фільтрувального патрона 6 проходить у його порожнину. Після першого етапу очищення газ через патрубок 4 попадає в порожнину верхнього фільтрувального патрона 5. Після другого етапу очищення на фільтрувальному матеріалі верхнього фільтрувального патрона 5 очищений газ проходить у верхню фільтрувальну камеру 11 і через вихідний патрубок для відбору очищеного газу 9 надходить до споживача. Дрібні аерозольні частки (масляний туман і інші) усередині фільтрувального матеріалу коалесцирують у його обсязі в глобули, що під дією гідродинамічних сил продавлюються на першому етапі очищення на внутрішню поверхню нижнього фільтрувального патрона 6, а на другому етапі очищення - на зовнішню поверхню верхнього фільтрувального патрона 5, стікаючи на дно верхнього напівкорпуса 1. Коагульовані краплі рідини видаляються з порожнини верхнього фільтрувального патрона 5 і порожнини нижнього фільтрувального патрона 6 через патрубок 13, з верхньої фільтрувальної камери 11 - через канал 7 і патрубок 14, що сполучені між собою. Для експлуатації вологомасловіддільник монтується в газовий трубопровід. Конструкція вологомасловіддільника відповідно до корисної моделі не вимагає демонтажу з трубопроводу для очищення або заміни фільтрувальних патронів 5 і 6. Очищення і заміна фільтрувальних патронів 5, 6 здійснюється шляхом зняття напівкорпусів 1, 2 і кріплення 16, 17, що додає зручності при експлуатації та ремонті. Перевага конструкції, що заявляється, складається в забезпеченні ефективного очищення газу, збільшенні терміну служби фільтрувальних патронів і підвищенні експлуатаційних характеристик пристрою. 5 Комп’ютерна верстка О. Чепелев 16902 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
