Спосіб витягання шийного відділу хребта

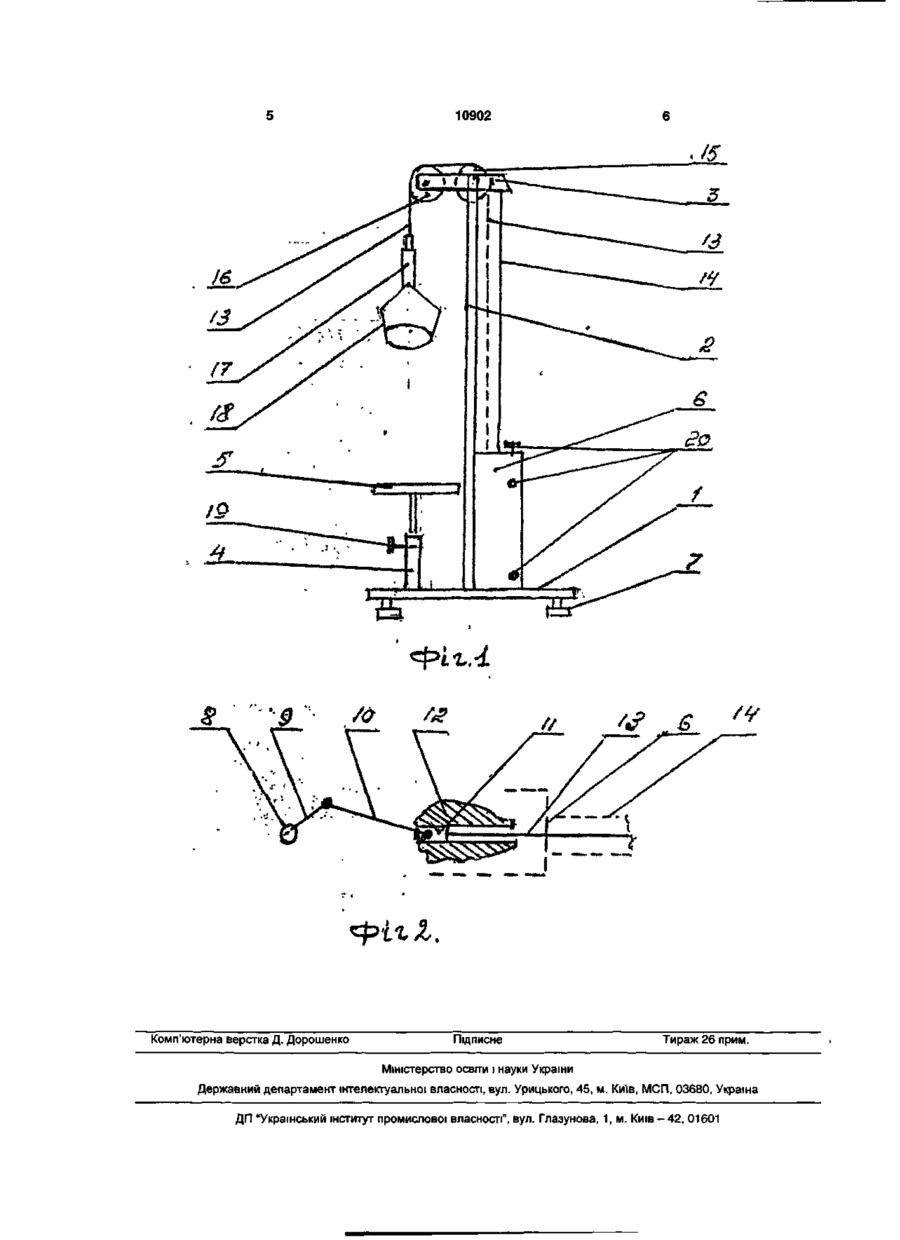

1. Спосіб витягання шийного відділу хребта, що включає розміщення з фіксацією хворого на опорі для сидіння, накладання з закріпленням на ньому петлі Глісона, витягання хребта засобом для створення натягу з гнучкою тягою, з'єднаною з ео CM о о 10902 ної величини, а також і регулювання напрямку, здійснення цього навантаження. Циклічність навантаження певної величини забезпечується використанням розташованого в пристрої кривошипношатунного механізму. Конструкція використовуємого при цьому способі пристрою пояснюється ілюстраціями: Фіг.1 - Загальний вид пристрою (схематично). Фіг.2 - Схема приводу. На Фіг. зазначено: 1 - рама 2 - стойка 3 - консоль стойки 4 - опора для сидіння 5 - полушка опори для сидіння 6 - шкаф для управління з приводом 7 - регулюємі по висоті ніжки 8 - вал редуктора для створення натягу 9 - кривошип 10 - шатун 11 - повзун 12 - направляюча повзуна 13-тяга 14 - трубоподібний кожух 15 - барабан, або зірочка, розташовані на стойці 16 - барабан, або зірочка, розташовані на консолі 17 - регулюєма по довжині посередня ланка 18 - петля Глісона 19 - пристрій для регулювання опори по висоті 20 - кнопки управління. Запропонований спосіб тракції шийного відділу хребта проводять наступним чином: Спочатку індивідуально, виходячи із нозології, тривалості захворювання та супутньої патології визначають час експозиції процедури, та кількість процедур. Після визначення необхідного режиму і розміщення на сидінні пацієнт за допомогою прийнятого для цього пристрою 19, наприклад гвинта, регулює висоту опори. Лікар надіває та фіксує на нижній, базальній поверхні голови петлю Глісона, проводячи корекцію її положення по висоті з використанням посередньої ланки 17 та за допомогою одної із кнопок 20 включає привід. Після того, як тяга з петлею почала підійматися пацієнт знаючи наперед протяжність циклу в часі і дивлячись, наприклад, на розташовані перед ним часи, одночасно повертає голову в одну із сторін, а під час опущення тяги з петлею - повертає голову назад. На другому циклі голову повертають в протилежну сторону і так до кінця процедури, про закінчення якої сигналізує звуковий сигнал. Після звукового сиглана привід зупиняють за допомогою однієї' із кнопок 20 або автоматично. Управління петлею Глісона також можливо за допомогою дистанційного пульта управління. Технічним результатом корисної моделі являється забезпечення необхідного режиму виконання лікувальних процедур при мінімальній участі медичного працівника. Джерела інформації: 1. Патент UA № 28607 А, МПК А 61 F 5/00, А 61 Н1/2. Пристрій для лікування захворювань хребта. 2. Патент UA № 3228 СІ, МПК А 61 F 5/04. Пристрій для витягання шийного відділу хребта. 10902 $ Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
