Обприскувач

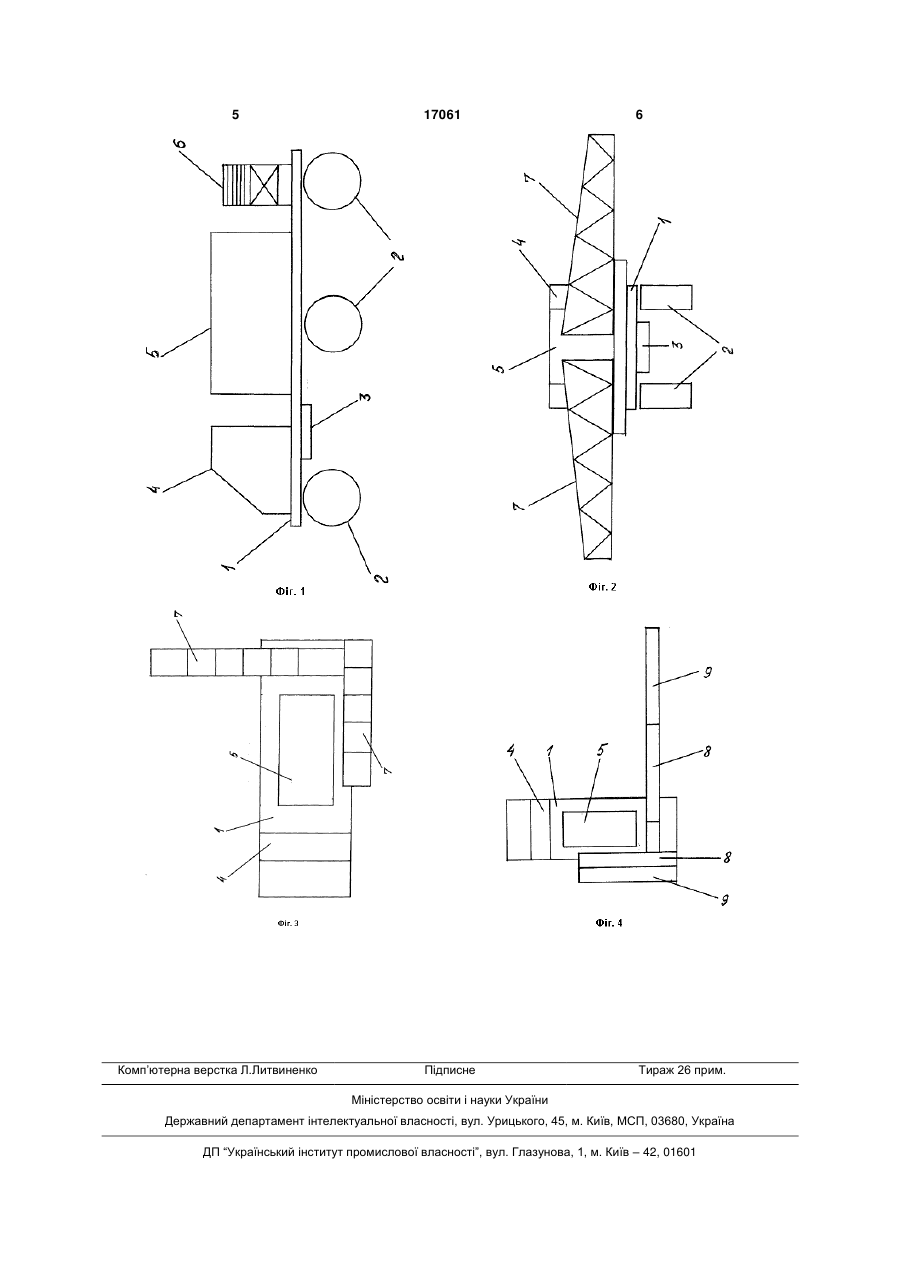

1. Обприскувач, який включає самохідне шасі, що складається з рами та коліс, та розташовані на рамі кабіну, двигун, штангу, на якій розміщені розпилювачі рідини, та принаймні одну ємність для рідини, який відрізняється тим, що двигун розташовано у передній або середній частині обприскувача, кількість коліс становить 6 штук, причому колеса оснащені шинами низького або наднизького тиску, штанга кріпиться до рами у задній частині обприскувача, причому штанга містить принаймні два рухливих елементи, що розташовані з обох бічних сторін обприскувача, і штанга трансформується у горизонтальній площині таким чином, що у 3 17061 4 пневматичних м'яких розкладних оболонок, до Фіг.2 - вид обприскувача ззаду. яких кріпляться форсунки та шланги. Перевага Фіг.3 - вид обприскувача зверху, перший можтакого обприскувача у тому, що при необхідності ливий варіант виконання штанги. переїзду обприскувача з одного місця роботи на Фіг.4 - вид обприскувача зверху, другий можінше по звичайним дорогам оболонки компактно ливий варіант виконання штанги. складаються і не заважають руху обприскувача та Обприскувач (Фіг.1, Фіг.2) включає шасі, яке не створюють перешкод для руху іншого транспоскладається з рами 1 та коліс 2, які оснащені ширту. нами низького або наднизького тиску. Недоліком такої конструкції штанги є її недовНа рамі розташовані двигун 3, кабіна 4, ємговічність через невисоку механічну міцність обоність для рідини 5. В залежності від потреби може лонок; обмеженість у лінійних розмірах оболонок; бути розташовано декілька ємностей для рідини. необхідність у додатковому обладнанні для надуДвигун розташовано в передній частині обпривання пневматичних оболонок. скувача, завдяки чому ємність для рідини та штанЗадача, яку вирішує корисна модель, є ствога не заважає доступу до двигуна для проведення рення обприскувача з високими експлуатаційними робіт з обслуговування двигуна. характеристиками, з мінімально можливим тиском Колеса кріпляться до рами за допомогою підна грунт та культуру. вісок (на фігурі не показано). Кількість коліс станоЗадача вирішується тим, що обприскувач вить 6 штук. Така кількість коліс, у порівнянні із включає самохідне шасі, що складається з рами та стандартними шасі з 4 колесами, дозволяє значно коліс, та розташовані на рамі кабіну, двигун, штанпідвищити стійкість рівноваги та проходимість обгу, на якій розміщені розпилювачі рідини, та, приприскувача, зменшує вертикальні коливання обпнаймні, одну ємність для рідини, причому двигун рискувача при їзді, а разом із використанням у розташовано у передній або середній частині обпколесах шин низького або наднизького тиску дорискувача, кількість коліс складає 6 штук, причому зволяє суттєво знизити питомий тиск, який ствоколеса оснащені шинами низького або наднизькорюється обприскувачем на грунт та культурні росго тиску, штанга кріпиться до рами у задній частині лин. обприскувача, причому штанга містить принаймні Штанга обприскувача 6 кріпиться до рами у два рухливих елемента, що розташовані з обох задній частині обприскувача. На Фіг.1 та Фіг.2 побічних сторін обприскувача, і штанга трансформуказано вид обприскувача збоку та ззаду у випадку, ється у горизонтальній площині таким чином, що у коли штанга знаходиться у розгорнутому стані. розгорнутому стані рухливі елементи штанги розНа Фіг.2 та Фіг.3 показано варіант виконання ташовані під прямим або меншим кутом до бічних штанги із двома рухливими елементами 7, по одсторін обприскувача, а у згорнутому стані рухливі ному рухливому елементу на кожну бічну сторону елементи штанги розташовані уздовж бічних стообприскувача, на Фіг.3 один з рухливих елементів рін обприскувача. показано у згорнутому стані. Крім того, задача вирішується тим, що штанга На Фіг.4 показано варіант виконання штанги із містить принаймні по два рухливих елемента на двома рухливими елементами 8 та 9 на кожну бічкожній бічній стороні обприскувача, які кріпляться ну сторону обприскувача, причому на одній (лівій) один до одного за допомогою шарнірного з'єднанбічній стороні рухливі елементи показано у згорнуня. тому стані. Рухливі елементи з'єднуються один до Крім того, штанга виконана з металевих труб одного за допомогою шарнірного з'єднання, що та/або металевого прокатного профілю. дозволяє складатися елементам, наприклад, довКрім того, штанга виконана з алюмінію або з гими сторонами упритул. легких сплавів або із сталі. Виконання штанги із двома (або більше) рухТехнічний результат, який досягається корисливими елементами на кожну бічну сторону обпною моделлю, є підвищення стійкості рівноваги рискувача дозволяє робити штанги, які мають у обприскувача; підвищення проходимості обприсробочому розгорнутому стані великі за довжиною кувача; зниження питомого тиску, яке створює оброзміри, та які у згорнутому стані мають відносно прискувач, на грунт; зменшення габаритних розміневеликі лінійні розміри. Таке рішення значно змерів обприскувача при переїзді з одного місця ншує габаритні розміри обприскувача при переїзді обробки сільськогосподарських рослин до іншого обприскувача з одного місця роботи на інше місце. місця; підвищення довговічності обприскувача. Штанга може бути виконана з будь-яких матеЗв'язок між ознаками корисної моделі та техніріалів, за переважним варіантом виконання може чним результатом показано у конкретному прикбути виконана з металевих труб та/або металеволаді виконання корисної моделі. Даний приклад го прокатного профілю, перевага віддається таким лише ілюструє корисну модель, але не обмежує її. матеріалам як алюміній, легким сплавам та сталі. Приклад виконання корисної моделі показано Корисна модель є промислово придатною і на фігурах 1, 2, 3, 4. може бути виготовлена на підприємствах галузі Фіг.1 - вид обприскувача збоку. машинобудівництва. 5 Комп’ютерна верстка Л.Литвиненко 17061 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
