Обприскувач

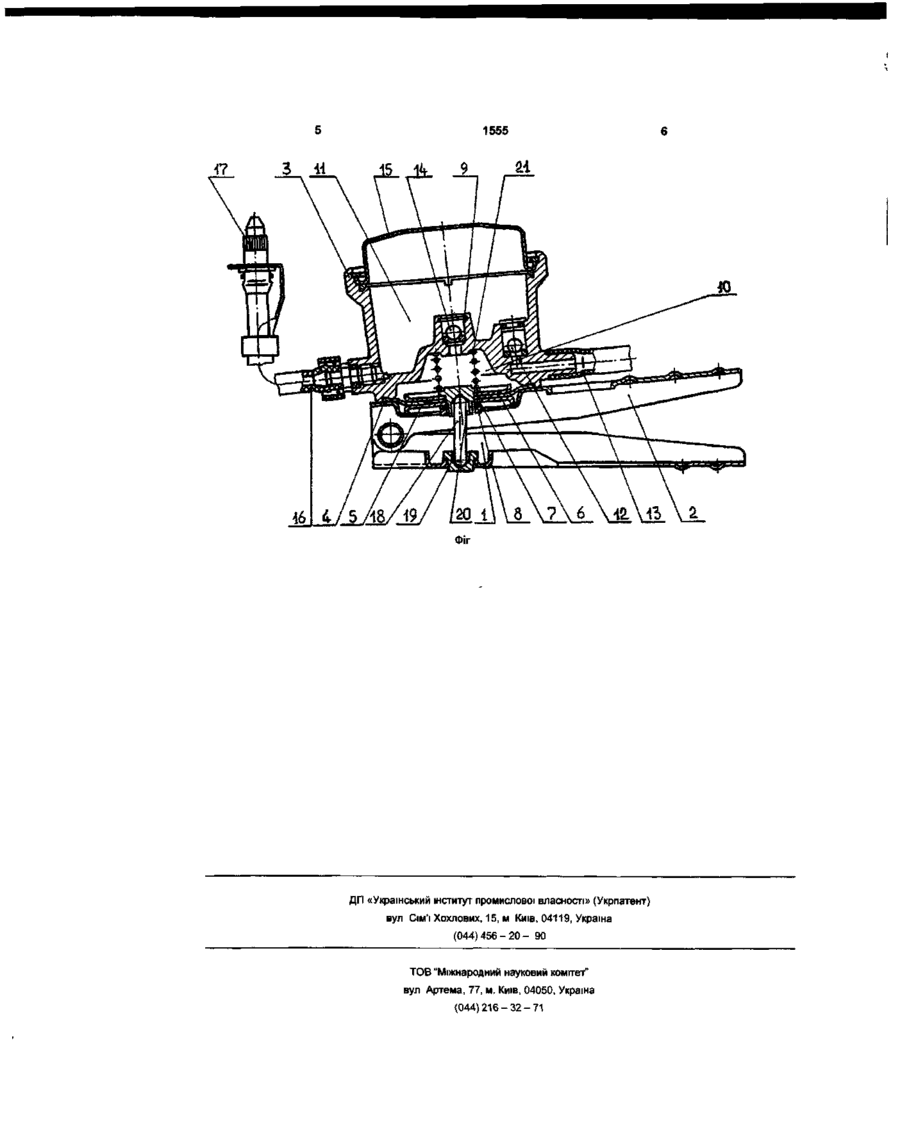

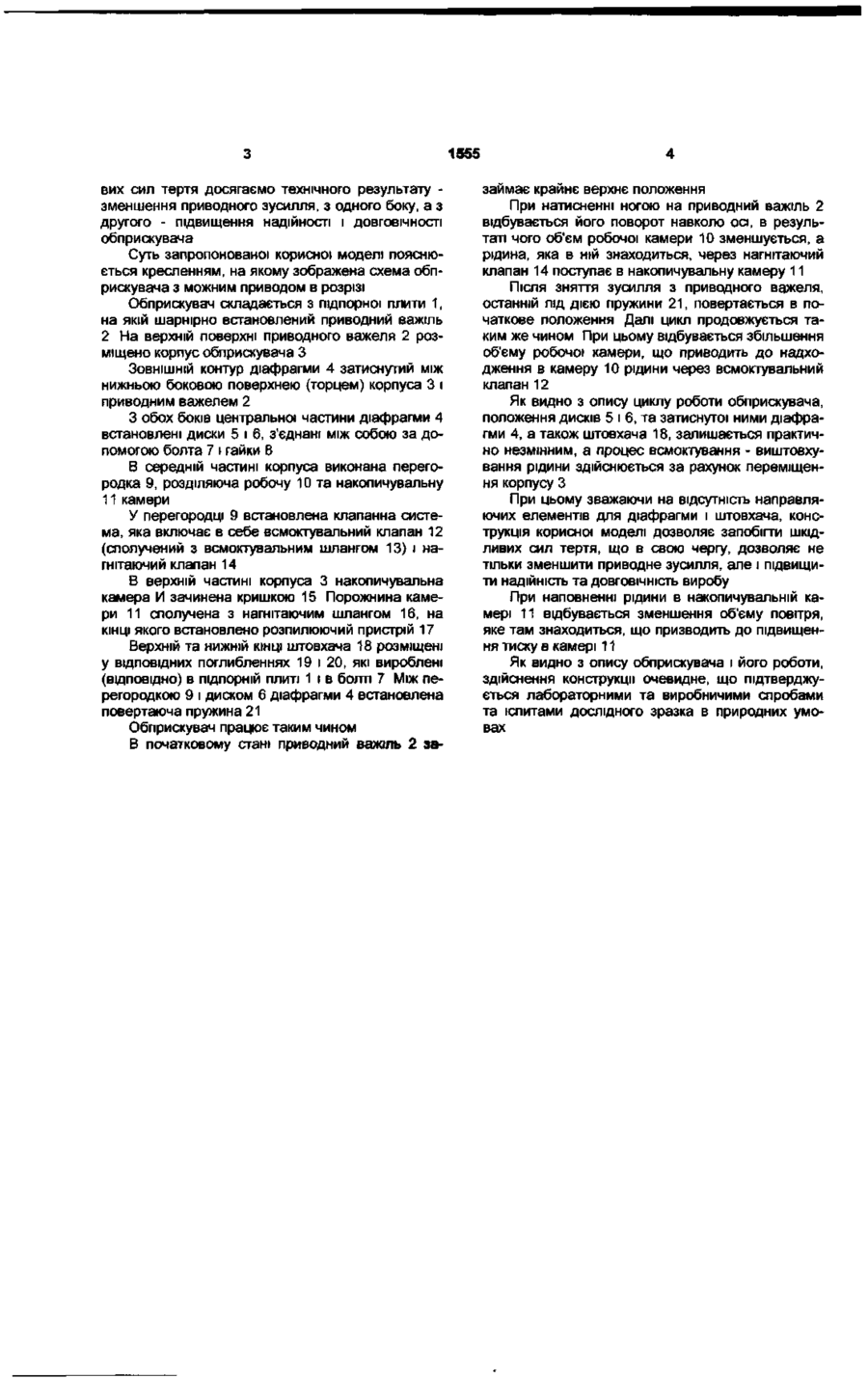

Обприскувач з ножним привідом, який містить корпус з привідним важелем, шарнірно зв'язаним з підпірною плитою, діафрагму, затиснуту по зовнішньому контуру між корпусом і привідним важелем, яка утворює з корпусом робочу камеру з встановленими відповідним чином нагнітальним і всмоктувальним клапанами, нагнітальну камеру, розміщену між нагнітальним клапаном і розподільним пристроєм, який відрізняється тим, що центральна частина діафрагми затиснута між двома дисками, а між підпірною плитою і нижнім диском встановлений привідний штовхач, КІНЦІ якого вільно розміщені в заглибленнях підпірної плити та диска Корисна модель відноситься до пристроїв загального призначення для розпилювання та нанесення рідин і може бути використана в малярних роботах та в ХІМІЧНІЙ обробці садово-городніх рослин ВІДОМІ обприскувачі, наприклад, обприскувач діафрагмового типу по авторському свідоцтву СРСР №1124905, МПК А 01М 7/00, або гідропульт з ножним приводом по авт свід СРСР №680704, МПК А 01М 7/00, який взятий нами прототипом запропонованого винаходу Недоліки відомих технічних рішень у конструкції обприскувача по авт свід СРСР №1124905 діафрагма затиснута тільки по периметру, а в винаході по авт свід СРСР №680704 використаний складний кінематичний зв'язок між робочим циліндром з приводним важелем рами основи Таким чином, у відомих конструкціях мають місце ускладнені механізми керування обприскувачами, що безумовно впливає на величину приводного зусилля, а також на надійність та ДОВГОВІЧ ється надійність і ДОВГОВІЧНІСТЬ виробу Поставлена задача вирішується тим, що в обприскувачі, який містить в собі корпус з приводним важелем, шарнірно зв'язаним з підпірною плитою, діафрагму, затиснуту по зовнішньому контуру між корпусом і приводним важелем, і утворюючу з корпусом робочу камеру з встановленими нагнітаючим та всмоктуючим клапанами і розпилюючим пристроєм, згідно технічному рішенню, центральна частина діафрагми затиснута між двома дисками, а між підпірною плитою та нижнім диском встанов НІСТЬ виробу В основу корисної моделі, що пропонується, поставлена задача удосконалення обприскувача (див авт свід СРСР №680704), в запропонованому технічному рішенні центральна частина діафрагми затиснута дисками настільки, що зводиться до мінімуму поперечне переміщення центру діафрагми, а приводний штовхач вільно зорієнтований в точках опору Все це разом забезпечує тільки зменшення сил тертя і за рахунок цього зменшується зусилля приводу, а також збільшу лено приводний штовхач, КІНЦІ ЯКОГО ВІЛЬНО розмі щені в поглибленнях вищезазначених плити та диска З'ясуємо причинно - послідовний зв'язок між суттєвими ознаками і технічним результатом зменшенням приводного зусилля і підвищенням надійності та ДОВГОВІЧНОСТІ обприскувача, якого запропоновано в якості корисної моделі Через те, що діафрагму за допомогою дисків можна затискувати по любій площині, то є можливість досягти мінімального м переміщення, отже можна обійтись без направляючих елементів, тобто запобігти доповнюючих шкідливих сил тертя Запобігти сил тертя дозволить і те, що КІНЦІ приводного штовхача вільно розміщені в поглибленнях підпорної плити і диску, тобто немає затискування, але й відсутні направляючі елементи При цьому згадане мінімальне переміщення центральної частини діафрагми якраз і дозволить вільно встановити штовхач Внаслідок вищезгаданого виключення шкідли ю ю ю 1555 вих сил тертя досягаемо технічного результату зменшення приводного зусилля, з одного боку, а з другого - підвищення надійності і ДОВГОВІЧНОСТІ обприскувача Суть запропонованої корисної моделі пояснюється кресленням, на якому зображена схема обприскувача з можним приводом в розрізі Обприскувач складається з підпорної плити 1, на якій шарнірно встановлений приводний важіль 2 На верхній поверхні приводного важеля 2 розміщено корпус обприскувача З ЗОВНІШНІЙ контур діафрагми 4 затиснутий між нижньою боковою поверхнею (торцем) корпуса 3 і приводним важелем 2 З обох боків центральної частини діафрагми 4 встановлені диски 5 і 6, з'єднані між собою за допомогою болта 7 і гайки 8 В середній частині корпуса виконана перегородка 9, розділяюча робочу 10 та накопичувальну 11 камери У перегородці 9 встановлена клапанна система, яка включає в себе всмоктувальний клапан 12 (сполучений з всмоктувальним шлангом 13) і нагнітаючий клапан 14 В верхній частині корпуса 3 накопичувальна камера И зачинена кришкою 15 Порожнина камери 11 сполучена з нагнітаючим шлангом 16, на КІНЦІ якого встановлено розпилюючий пристрій 17 Верхній та нижній кінці штовхача 18 розміщені у ВІДПОВІДНИХ поглибленнях 19 і 20, які вироблені (відповідно) В підпорній плиті 1 і в болті 7 Між перегородкою 9 і диском 6 діафрагми 4 встановлена повертаюча пружина 21 Обприскувач працює таким чином В початковому стані приводний важіль 2 за заимає крайнє верхнє положення При натисненні ногою на приводний важіль 2 відбувається його поворот навколо осі, в результаті чого об'єм робочої камери 10 зменшується, а рідина, яка в ній знаходиться, через нагнітаючий клапан 14 поступає в накопичувальну камеру 11 Після ЗНЯТТЯ зусилля з приводного важеля, останній під дією пружини 21, повертається в початкове положення Далі цикл продовжується таким же чином При цьому відбувається збільшення об'єму робочої камери, що приводить до надходження в камеру 10 рідини через всмоктувальний клапан 12 Як видно з опису циклу роботи обприскувача, положення дисків 5 і 6, та затиснутої ними діафрагми 4, а також штовхача 18, залишається практично незмінним, а процес всмоктування - виштовхування рідини здійснюється за рахунок переміщення корпусу З При цьому зважаючи на відсутність направляючих елементів для діафрагми і штовхача, конструкція корисної моделі дозволяє запобігти шкідливих сил тертя, що в свою чергу, дозволяє не тільки зменшити приводне зусилля, але і підвищити надійність та ДОВГОВІЧНІСТЬ виробу При наповненні рідини в накопичувальній камері 11 відбувається зменшення об'єму повітря, яке там знаходиться, що призводить до підвищення тиску в камері 11 Як видно з опису обприскувача і його роботи, здійснення конструкції очевидне, що підтверджується лабораторними та виробничими спробами та іспитами дослідного зразка в природних умовах ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м. Київ, 04050, Україна (044)216 - 32 - 71
