Вертикальний сепаратор гравітаційно-каскадного типу

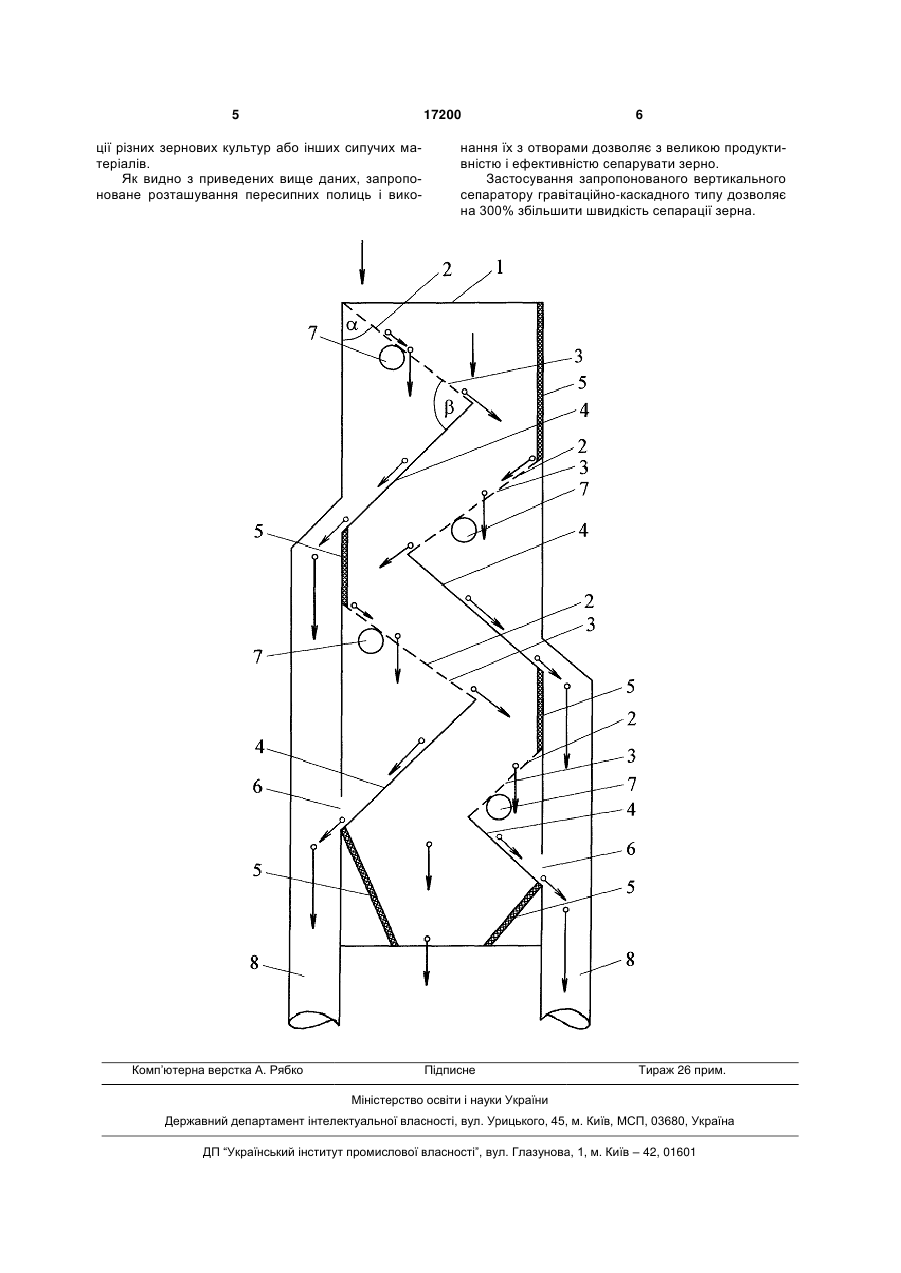

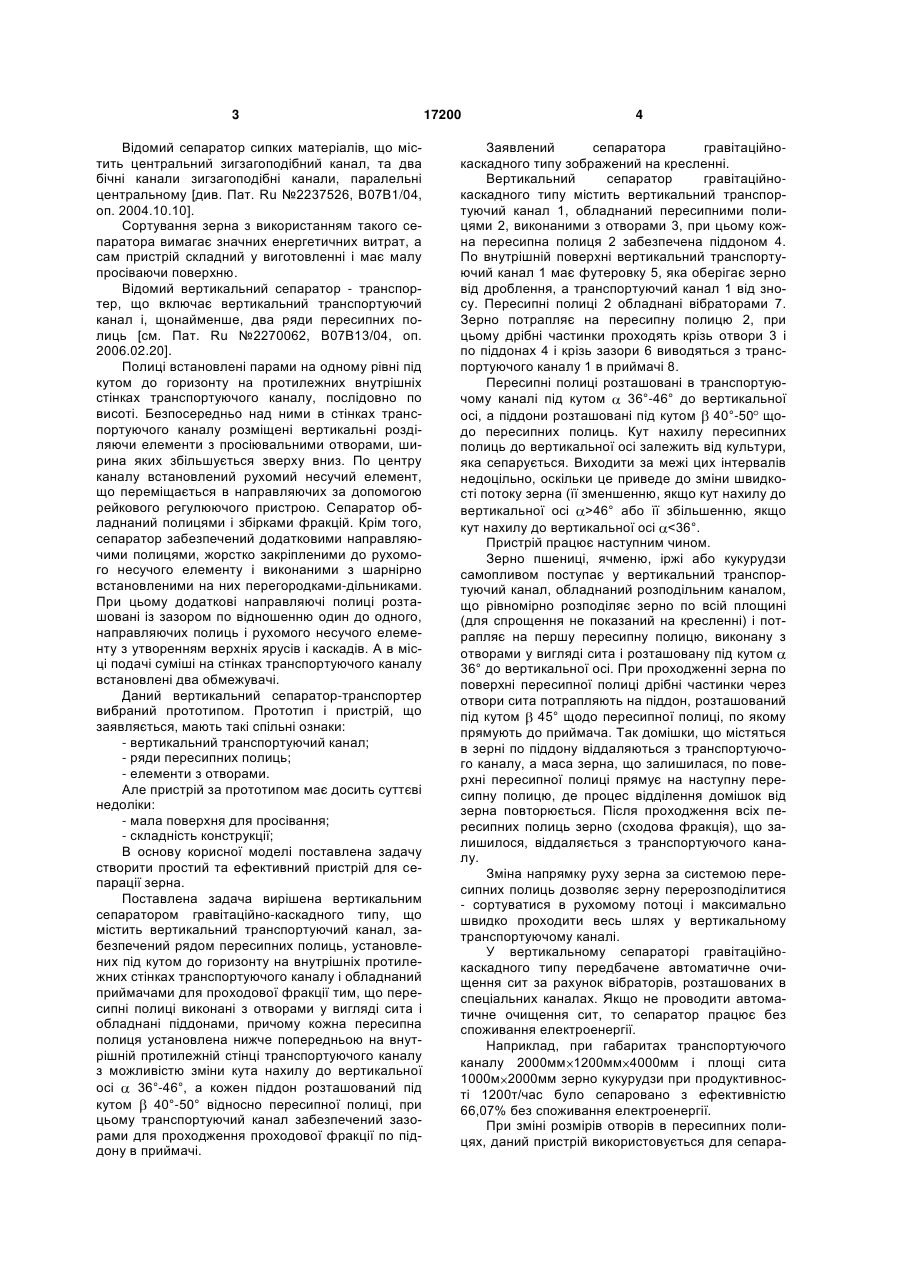

Вертикальний сепаратор гравітаційнокаскадного типу, що містить вертикальний транспортуючий канал, забезпечений рядом пересипних полиць, установлених під кутом до горизонту на внутрішніх протилежних стінках транспортуючого 3 Відомий сепаратор сипких матеріалів, що містить центральний зигзагоподібний канал, та два бічні канали зигзагоподібні канали, паралельні центральному [див. Пат. Ru №2237526, В07В1/04, оп. 2004.10.10]. Сортування зерна з використанням такого сепаратора вимагає значних енергетичних витрат, а сам пристрій складний у виготовленні і має малу просіваючи поверхню. Відомий вертикальний сепаратор - транспортер, що включає вертикальний транспортуючий канал і, щонайменше, два ряди пересипних полиць [см. Пат. Ru №2270062, В07В13/04, оп. 2006.02.20]. Полиці встановлені парами на одному рівні під кутом до горизонту на протилежних внутрішніх стінках транспортуючого каналу, послідовно по висоті. Безпосередньо над ними в стінках транспортуючого каналу розміщені вертикальні розділяючи елементи з просіювальними отворами, ширина яких збільшується зверху вниз. По центру каналу встановлений рухомий несучий елемент, що переміщається в направляючих за допомогою рейкового регулюючого пристрою. Сепаратор обладнаний полицями і збірками фракцій. Крім того, сепаратор забезпечений додатковими направляючими полицями, жорстко закріпленими до рухомого несучого елементу і виконаними з шарнірно встановленими на них перегородками-дільниками. При цьому додаткові направляючі полиці розташовані із зазором по відношенню один до одного, направляючих полиць і рухомого несучого елементу з утворенням верхніх ярусів і каскадів. А в місці подачі суміші на стінках транспортуючого каналу встановлені два обмежувачі. Даний вертикальний сепаратор-транспортер вибраний прототипом. Прототип і пристрій, що заявляється, мають такі спільні ознаки: - вертикальний транспортуючий канал; - ряди пересипних полиць; - елементи з отворами. Але пристрій за прототипом має досить суттєві недоліки: - мала поверхня для просівання; - складність конструкції; В основу корисної моделі поставлена задачу створити простий та ефективний пристрій для сепарації зерна. Поставлена задача вирішена вертикальним сепаратором гравітаційно-каскадного типу, що містить вертикальний транспортуючий канал, забезпечений рядом пересипних полиць, установлених під кутом до горизонту на внутрішніх протилежних стінках транспортуючого каналу і обладнаний приймачами для проходової фракції тим, що пересипні полиці виконані з отворами у вигляді сита і обладнані піддонами, причому кожна пересипна полиця установлена нижче попередньою на внутрішній протилежній стінці транспортуючого каналу з можливістю зміни кута нахилу до вертикальної осі 36°-46°, а кожен піддон розташований під кутом 40°-50° відносно пересипної полиці, при цьому транспортуючий канал забезпечений зазорами для проходження проходової фракції по піддону в приймачі. 17200 4 Заявлений сепаратора гравітаційнокаскадного типу зображений на кресленні. Вертикальний сепаратор гравітаційнокаскадного типу містить вертикальний транспортуючий канал 1, обладнаний пересипними полицями 2, виконаними з отворами 3, при цьому кожна пересипна полиця 2 забезпечена піддоном 4. По внутрішній поверхні вертикальний транспортуючий канал 1 має футеровку 5, яка оберігає зерно від дроблення, а транспортуючий канал 1 від зносу. Пересипні полиці 2 обладнані вібраторами 7. Зерно потрапляє на пересипну полицю 2, при цьому дрібні частинки проходять крізь отвори 3 і по піддонах 4 і крізь зазори 6 виводяться з транспортуючого каналу 1 в приймачі 8. Пересипні полиці розташовані в транспортуючому каналі під кутом 36°-46° до вертикальної осі, а піддони розташовані під кутом 40°-50 щодо пересипних полиць. Кут нахилу пересипних полиць до вертикальної осі залежить від культури, яка сепарується. Виходити за межі цих інтервалів недоцільно, оскільки це приведе до зміни швидкості потоку зерна (її зменшенню, якщо кут нахилу до вертикальної осі >46° або її збільшенню, якщо кут нахилу до вертикальної осі
